Standby Namenode(sbn)在进入standby状态后对FSNamesystem调用startStandbyServices(final Configuration conf)，该方法会创建两个重要的对象：EditLogTailer 和 StandbyCheckpointer，前者负责从JournalNodes拉去edit log到sbn的内存，后者主要有三个功能：
对namespace进行checkpoint
清理陈旧的fsimage文件和edits文件(sbn并不会将拉取的edit log保存到磁盘，所以就不存在清理。active namenode(nn)将edit log写到本地和JournalNodes，所以就涉及到陈旧edits文件的清理)，详细清理过程后续博客会继续分析。
上传新checkpoint出的fsimaeg文件到active namenode

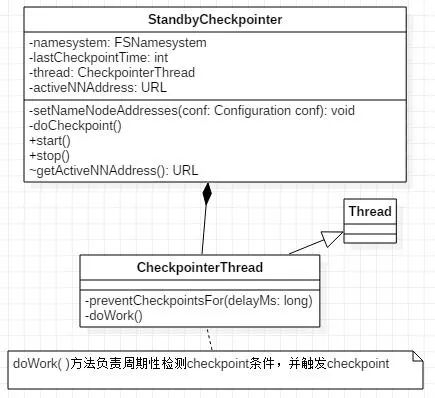

StandbyCheckpointer内部维护一个CheckpointerThread线程，该线程负责周期性检查checkpoint条件是否满足，如果满足就进行checkpoint。
检测周期(checkpointPeriod)：1000*Math.min(dfs.namenode.checkpoint.period, dfs.namenode.checkpoint.check.period)秒
条件1：最近一次合并到namespace的edit log的 txid 和最近一次做了checkpoint的txid的差值大于或者等于dfs.namenode.checkpoint.txns配置的数量(默认1000000)
条件2：当前时间距离最近一次checkpoint的时间间隔大于或者等于dfs.namenode.checkpoint.period (默认3600秒)
CheckpointerThread每隔checkpointPeriod

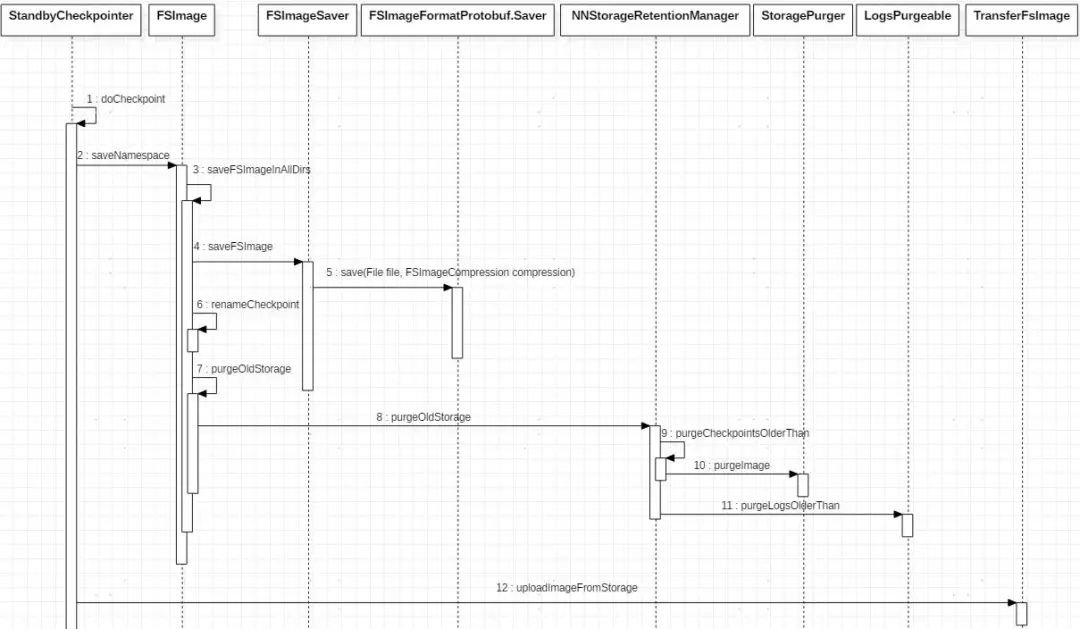

秒检查一次。优先检查条件1是否满足，如果满足就进行checkpoint，否则检查条件2，如果条件2满足就进行checkpoint，否则就等待下一个检查周期。一旦条件满足，就进入doCheckpoint()方法进行checkpoint，流程如下：
checkpoint过程本质就是将维护在内存中的namespace全量inode树导出到磁盘保存为fsimage_txid文件，并生成fsimage_txid文件的md5保存到fsimage_txid.md5文件。考虑到磁盘故障等问题，sbn 和 nn都可以配置多个目录保存fsimage文件和edits文件【通常建议将fsimsge和edits分开保存到不同磁盘，这样可以缓解磁盘压力，毕竟运行中的nn会频繁刷editlog到磁盘，checkpoint也会写大文件到磁盘】，所以就需要将fsimage导出到多个目录。导出过程由FSImageSaver完成，FSImageSaver实现了Runnable接口，内部根据Protocol Buffer定义好的fsimage的数据格式和压缩格式将namespace写入fsimage_txid.ckpt文件，写入完成后再将此文件重名字为fsimage_txid文件，并生成文件的md5码保存到fsimage_txid.md5文件。对应于每个保存目录都会创建一个线程和一个FSImageSaver对象，多个目录并行导出。
待新的fsimage文件生成之后，sbn会将磁盘上保留的陈旧的fsimage文件清理掉。历史fsimage文件通常只会在元数据损坏的时候被用来做恢复用，适当保留几份就够了，太多了不仅没用反而浪费磁盘空间。有关清理过程，后续会分析。
最后一步，sbn将新的fsimage文件上传给nn，这也是sbn除ha外的另一个存在意义。为了在文件传输过程中也能快速完成transition to active(HDFS-4816)，StandbyCheckpointer会单独启动一个线程，在其内部由TransferFsImage用http协议(nn 用jetty维护了一个ImageServlet 用于 fsimage文件的上传、下载)完成fsimage传输。
涉及到的几个重要参数：
| 参数名称 | 说明 | 默认值 |
|---|---|---|
| dfs.namenode.checkpoint.period | checkpoint的时间间隔 | 3600（秒） |
| dfs.namenode.checkpoint.check.period | 检查周期 | 60（秒） |
| dfs.namenode.checkpoint.txns | 两次checkpoint间的txid数量，超过该值就应该checkpoint | 1000000 |
| dfs.image.compress | 是否压缩生成的fsimage文件 | false |
| dfs.image.compression.codec | 压缩格式 | org.apache.hadoop.io.compress.DefaultCodec |
前三个参数关系到checkpoint的频率，如果过于频繁会导致频繁上传fsimaeg文件、频繁写磁盘，给nn造成压力，影响正常服务。如果平率太低，则会导致过多事务得不到持久化，最终nn重启时间延长，snn也就失去了意义。
