Ceph RGW Multisite Data Sync 流程图

'小白打怪' 公众号记录了 非存储相关专业 的 小白 毕业入职 后，四年多在存储领域学习打怪升级的过程，文章干货满满，有趣易懂，非常适合Ceph初学者阅读，欢迎关注同行，共同进步~

一、看流程图前，需要认识下 data sync机制 的三个角色Data、DataLogShard、BucketInstanceShard

rgw的multisite sync分为两部分：metadata sync 和 data sync。metadata包括bucket信息、bucket instance信息、user信息等；data指的是存储对象的实际数据，记为Data。

rgw使用datalog来记录Data的变化，为防止datalog成为瓶颈，将datalog分成了 ${rgw_data_log_num_shards} 个shard，即DataLogShard，DataLogShard记录了Data的变化。

rgw使用bucket index来提升list对象的效率。为防止bucket index成为瓶颈，将bucket分成了 ${rgw_override_bucket_index_max_shards} 个BucketInstanceShard。每个BucketInstanceShard的bucket index log记录了该BucketInstanceShard内对象的变化。

rgw的每个BucketInstanceShard都会通过hash映射到某个DataLogShard上，形成了如下形式的映射关系，理解这层映射关系是理解data sync的重要前提。

DataLogShard ...   :   ...
DataLogShard 12 ：  bucket_a:0、bucket_b:3
DataLogShard 13 ：  bucket_a:4、bucket_b:7、bucket_c:5 ...
DataLogShard ...   :   ...

当某个BucketInstanceShard内的数据发生变化时，对应的DataLogShard的datalog会记录哪个BucketInstanceShard发生了数据变化。

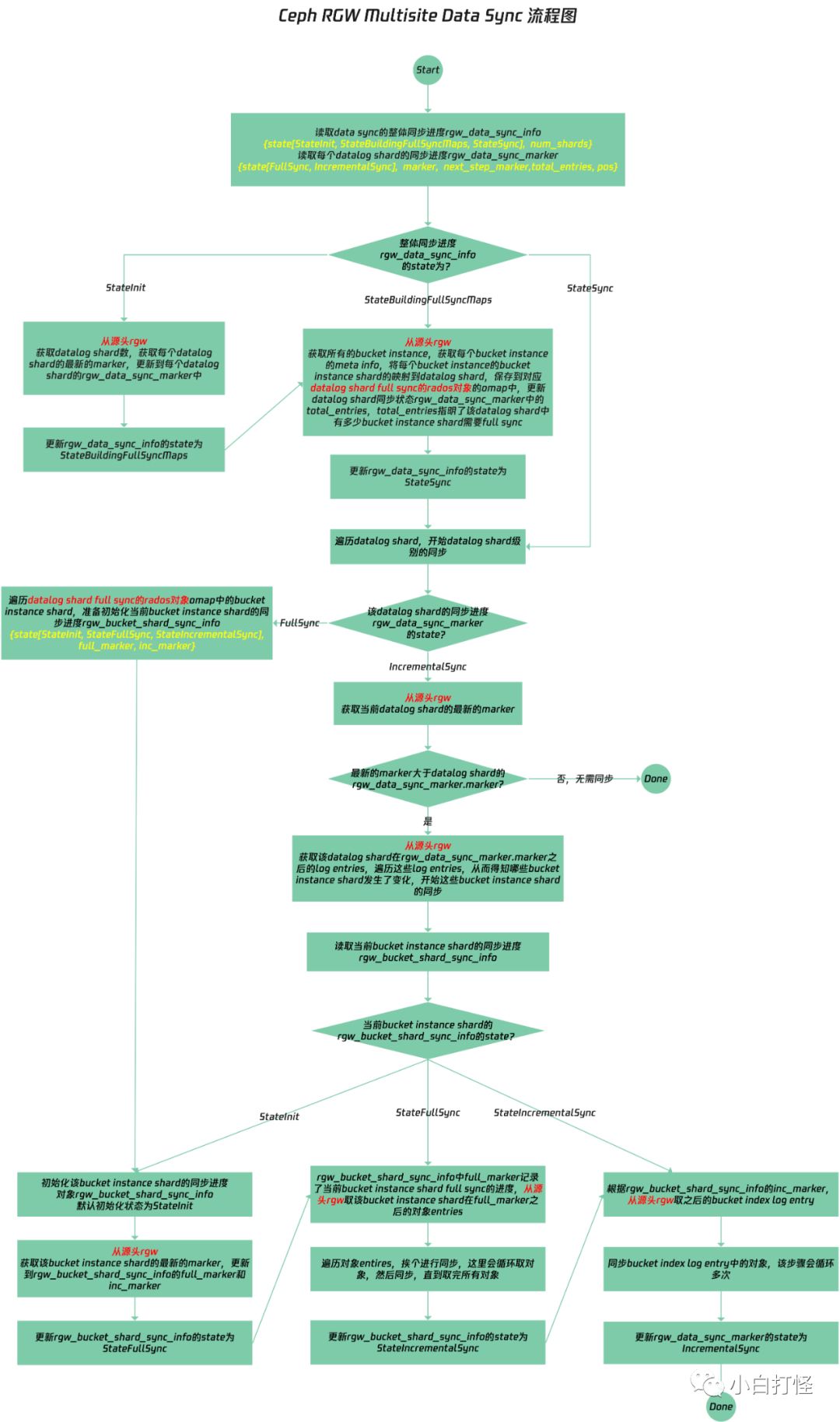

二、流程图
