[HarmonyOS NEXT 实战案例十二] 健康数据仪表盘网格布局（下）

项目已开源，开源地址： https://gitcode.com/nutpi/HarmonyosNextCaseStudyTutorial ， 欢迎fork & star

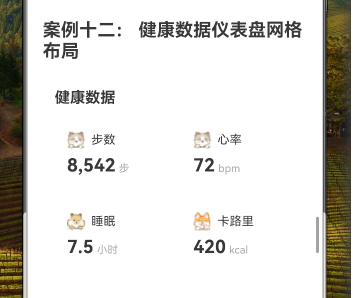

效果演示

1. 概述

在上一篇教程中，我们学习了如何使用HarmonyOS NEXT的GridRow和GridCol组件实现基本的健康数据仪表盘网格布局。本篇教程将在此基础上，深入探讨如何优化和扩展健康数据仪表盘，包括响应式布局设计、断点配置、数据交互以及UI美化等方面。

本教程将涵盖以下内容：

• 响应式布局设计
• 断点配置与自适应UI
• 健康数据卡片的交互设计
• 数据可视化增强
• 主题与样式定制

2. 响应式布局设计

2.1 响应式布局原理

HarmonyOS NEXT的GridRow和GridCol组件提供了强大的响应式布局能力，可以根据屏幕尺寸自动调整布局。响应式布局的核心是断点（Breakpoints），它定义了不同屏幕宽度下的布局行为。

2.2 断点配置

我们可以通过以下方式为健康数据仪表盘添加响应式布局：

GridRow({
    columns: { xs: 1, sm: 2, md: 2, lg: 4 },
    gutter: { x: 16, y: 16 }
}) {
    // 内容保持不变
}

这个配置表示：

• 在极小屏幕（xs）上，每行显示1个健康数据卡片
• 在小屏幕（sm）和中等屏幕（md）上，每行显示2个健康数据卡片
• 在大屏幕（lg）上，每行显示4个健康数据卡片

同时，我们将gutter设置为对象形式，分别指定水平和垂直方向的间距。

2.3 自定义断点

除了使用预定义的断点外，我们还可以自定义断点：

GridRow({
    columns: 2,
    gutter: 16,
    breakpoints: {
        value: ['400vp', '600vp', '800vp'],
        reference: BreakpointsReference.WindowSize
    }
}) {
    // 内容保持不变
}

这个配置定义了三个自定义断点：400vp、600vp和800vp，并指定参照物为窗口大小。

3. 健康数据卡片的交互设计

3.1 点击交互

为健康数据卡片添加点击交互，可以在点击时显示更详细的信息：

GridCol({ span: 1 }) {
    Column() {
        // 原有内容保持不变
    }
    .padding(16)
    .backgroundColor('#FFFFFF')
    .borderRadius(12)
    .onClick(() => {
        // 处理点击事件，例如显示详细信息
        console.info(`Clicked on ${data.title}`)
    })
}

3.2 悬停效果

添加悬停效果，提升用户体验：

GridCol({ span: 1 }) {
    Column() {
        // 原有内容保持不变
    }
    .padding(16)
    .backgroundColor('#FFFFFF')
    .borderRadius(12)
    .stateStyles({
        normal: {
            .backgroundColor('#FFFFFF')
            .shadow({ radius: 0, color: '#00000020', offsetX: 0, offsetY: 0 })
        },
        pressed: {
            .backgroundColor('#F5F5F5')
            .shadow({ radius: 0, color: '#00000020', offsetX: 0, offsetY: 0 })
        },
        hover: {
            .backgroundColor('#FFFFFF')
            .shadow({ radius: 4, color: '#00000020', offsetX: 0, offsetY: 2 })
        }
    })
}

这段代码为卡片添加了三种状态的样式：

• 正常状态：白色背景，无阴影
• 按下状态：浅灰色背景，无阴影
• 悬停状态：白色背景，带有轻微阴影

4. 数据可视化增强

4.1 进度指示器

为某些健康数据添加进度指示器，直观显示完成情况：

Row() {
    Text(data.value)
        .fontSize(24)
        .fontWeight(FontWeight.Bold)

    Text(data.unit)
        .fontSize(14)
        .fontColor('#9E9E9E')
        .margin({ left: 4, top: 8 })
}
.width('100%')
.margin({ top: 8 })
.justifyContent(FlexAlign.Start)

// 添加进度条（仅对步数和卡路里显示）
if (data.title === '步数' || data.title === '卡路里') {
    Progress({ value: this.getProgressValue(data), total: 100 })
        .color('#4CAF50')
        .height(4)
        .width('100%')
        .margin({ top: 8 })
}

同时，我们需要添加一个方法来计算进度值：

private getProgressValue(data: HealthData): number {
    if (data.title === '步数') {
        // 假设目标是10,000步
        return Math.min(parseInt(data.value.replace(',', '')) / 10000 * 100, 100);
    } else if (data.title === '卡路里') {
        // 假设目标是500卡路里
        return Math.min(parseInt(data.value) / 500 * 100, 100);
    }
    return 0;
}

4.2 趋势指示器

添加趋势指示器，显示数据变化趋势：

Row() {
    Text(data.value)
        .fontSize(24)
        .fontWeight(FontWeight.Bold)

    Text(data.unit)
        .fontSize(14)
        .fontColor('#9E9E9E')
        .margin({ left: 4, top: 8 })

    // 添加趋势指示器
    if (this.getTrend(data) !== 'none') {
        Image(this.getTrend(data) === 'up' ? $r('app.media.trend_up') : $r('app.media.trend_down'))
            .width(16)
            .height(16)
            .margin({ left: 8, top: 4 })
            .fillColor(this.getTrend(data) === 'up' ? '#4CAF50' : '#F44336')
    }
}

同时，添加一个方法来确定趋势：

private getTrend(data: HealthData): string {
    // 这里可以根据实际数据比较历史值确定趋势
    // 这里仅作示例
    if (data.title === '步数' || data.title === '睡眠') {
        return 'up';
    } else if (data.title === '心率') {
        return 'down';
    }
    return 'none';
}

5. 主题与样式定制

5.1 卡片样式变体

为不同类型的健康数据设置不同的样式：

Column() {
    // 原有内容保持不变
}
.padding(16)
.backgroundColor(this.getCardColor(data.title))
.borderRadius(12)

添加一个方法来确定卡片颜色：

private getCardColor(title: string): string {
    switch (title) {
        case '步数':
            return '#E8F5E9';
        case '心率':
            return '#FFEBEE';
        case '睡眠':
            return '#E3F2FD';
        case '卡路里':
            return '#FFF3E0';
        default:
            return '#FFFFFF';
    }
}

5.2 图标样式定制

为不同类型的健康数据设置不同的图标样式：

Image(data.icon)
    .width(24)
    .height(24)
    .margin({ right: 8 })
    .fillColor(this.getIconColor(data.title))

添加一个方法来确定图标颜色：

private getIconColor(title: string): string {
    switch (title) {
        case '步数':
            return '#4CAF50';
        case '心率':
            return '#F44336';
        case '睡眠':
            return '#2196F3';
        case '卡路里':
            return '#FF9800';
        default:
            return '#000000';
    }
}

6. 完整优化代码

下面是整合了上述优化的完整代码：

// 健康数据仪表盘网格布局（优化版）
interface HealthData {
    title: string;
    value: string;
    unit: string;
    icon: Resource;
}

@Component
export struct HealthDashboardGridAdvanced {
    private healthData: HealthData[] = [
        { title: '步数', value: '8,542', unit: '步', icon: $r('app.media.01') },
        { title: '心率', value: '72', unit: 'bpm', icon: $r('app.media.02') },
        { title: '睡眠', value: '7.5', unit: '小时', icon: $r('app.media.03') },
        { title: '卡路里', value: '420', unit: 'kcal', icon: $r('app.media.04') }
    ]

    private getProgressValue(data: HealthData): number {
        if (data.title === '步数') {
            // 假设目标是10,000步
            return Math.min(parseInt(data.value.replace(',', '')) / 10000 * 100, 100);
        } else if (data.title === '卡路里') {
            // 假设目标是500卡路里
            return Math.min(parseInt(data.value) / 500 * 100, 100);
        }
        return 0;
    }

    private getTrend(data: HealthData): string {
        // 这里可以根据实际数据比较历史值确定趋势
        if (data.title === '步数' || data.title === '睡眠') {
            return 'up';
        } else if (data.title === '心率') {
            return 'down';
        }
        return 'none';
    }

    private getCardColor(title: string): string {
        switch (title) {
            case '步数':
                return '#E8F5E9';
            case '心率':
                return '#FFEBEE';
            case '睡眠':
                return '#E3F2FD';
            case '卡路里':
                return '#FFF3E0';
            default:
                return '#FFFFFF';
        }
    }

    private getIconColor(title: string): string {
        switch (title) {
            case '步数':
                return '#4CAF50';
            case '心率':
                return '#F44336';
            case '睡眠':
                return '#2196F3';
            case '卡路里':
                return '#FF9800';
            default:
                return '#000000';
        }
    }

    build() {
        Column() {
            Text('健康数据')
                .fontSize(20)
                .fontWeight(FontWeight.Bold)
                .margin({ bottom: 16 })
                .width('100%')
                .textAlign(TextAlign.Start)

            GridRow({
                columns: { xs: 1, sm: 2, md: 2, lg: 4 },
                gutter: { x: 16, y: 16 }
            }) {
                ForEach(this.healthData, (data: HealthData) => {
                    GridCol({ span: 1 }) {
                        Column() {
                            Row() {
                                Image(data.icon)
                                    .width(24)
                                    .height(24)
                                    .margin({ right: 8 })
                                    .fillColor(this.getIconColor(data.title))

                                Text(data.title)
                                    .fontSize(16)
                            }
                            .width('100%')
                            .justifyContent(FlexAlign.Start)

                            Row() {
                                Text(data.value)
                                    .fontSize(24)
                                    .fontWeight(FontWeight.Bold)

                                Text(data.unit)
                                    .fontSize(14)
                                    .fontColor('#9E9E9E')
                                    .margin({ left: 4, top: 8 })

                                // 添加趋势指示器
                                if (this.getTrend(data) !== 'none') {
                                    Image(this.getTrend(data) === 'up' ? $r('app.media.trend_up') : $r('app.media.trend_down'))
                                        .width(16)
                                        .height(16)
                                        .margin({ left: 8, top: 4 })
                                        .fillColor(this.getTrend(data) === 'up' ? '#4CAF50' : '#F44336')
                                }
                            }
                            .width('100%')
                            .margin({ top: 8 })
                            .justifyContent(FlexAlign.Start)

                            // 添加进度条（仅对步数和卡路里显示）
                            if (data.title === '步数' || data.title === '卡路里') {
                                Progress({ value: this.getProgressValue(data), total: 100 })
                                    .color(this.getIconColor(data.title))
                                    .height(4)
                                    .width('100%')
                                    .margin({ top: 8 })
                            }
                        }
                        .padding(16)
                        .backgroundColor(this.getCardColor(data.title))
                        .borderRadius(12)
                        .stateStyles({
                            normal: {
                                .backgroundColor(this.getCardColor(data.title))
                                .shadow({ radius: 0, color: '#00000020', offsetX: 0, offsetY: 0 })
                            },
                            pressed: {
                                .backgroundColor(this.getCardColor(data.title) + 'CC')
                                .shadow({ radius: 0, color: '#00000020', offsetX: 0, offsetY: 0 })
                            },
                            hover: {
                                .backgroundColor(this.getCardColor(data.title))
                                .shadow({ radius: 4, color: '#00000020', offsetX: 0, offsetY: 2 })
                            }
                        })
                        .onClick(() => {
                            // 处理点击事件，例如显示详细信息
                            console.info(`Clicked on ${data.title}`)
                        })
                    }
                })
            }
        }
        .width('100%')
        .padding(16)
    }
}

7. GridRow和GridCol的高级配置

7.1 GridRow高级配置

7.2 GridCol高级配置

8. 响应式布局最佳实践

8.1 断点选择策略

在设计响应式布局时，选择合适的断点非常重要。HarmonyOS NEXT提供了以下预定义断点：

根据这些断点，我们可以为不同设备类型设计最佳布局：

8.2 内容优先级

在响应式设计中，应考虑内容的优先级，确保最重要的内容在所有屏幕尺寸下都能被看到：

1. 主要内容：在所有屏幕尺寸下都应该显示
2. 次要内容：在中等及以上屏幕尺寸下显示
3. 辅助内容：仅在大屏幕下显示

可以使用条件渲染或响应式span来实现这一策略：

GridCol({
    span: { xs: 1, sm: 1, md: 1, lg: 1 },
    offset: { xs: 0, sm: 0, md: 0, lg: 0 }
}) {
    // 主要内容
}

GridCol({
    span: { xs: 0, sm: 1, md: 1, lg: 1 },
    offset: { xs: 0, sm: 0, md: 0, lg: 0 }
}) {
    // 次要内容，在xs断点下不显示
}

9. 总结

本教程深入探讨了如何优化和扩展健康数据仪表盘的网格布局，包括：

1. 响应式布局设计：通过配置断点和列数，使布局能够适应不同屏幕尺寸
2. 交互设计：添加点击和悬停效果，提升用户体验
3. 数据可视化增强：添加进度指示器和趋势指示器，使数据更直观
4. 主题与样式定制：为不同类型的健康数据设置不同的样式，增强视觉区分度
5. 高级配置：详细介绍了GridRow和GridCol的高级配置选项
6. 响应式布局最佳实践：提供了断点选择策略和内容优先级建议

通过这些优化，健康数据仪表盘不仅在视觉上更加吸引人，而且在功能和用户体验上也得到了显著提升。这些技术和方法不仅适用于健康数据仪表盘，也可以应用到其他需要网格布局的场景中。

在实际应用中，可以根据具体需求和设计风格，选择性地应用这些优化方法，打造出既美观又实用的用户界面。
