为服务器设置网络PXE启动

物理机网络PXE启动

PXE: Preboot eXecution Environment是一种网络启动技术, 允许计算机在没有本地硬盘操作系统的情况下，通过网络加载操作系统或安装镜像。

其核心特点是依赖网卡NIC支持PXE功能,常用于数据中心裸机管理(Bare Metal),自动化批量部署操作系统。

PXE启动需网卡固件支持，并在BIOS中启用PXE Boot
（后文详解）。

物理机启动方式分类

按照存储介质分类,主要分为以下启动方式:

1. 本地介质启动：依赖硬盘、SSD等内置存储，需预先安装操作系统，是服务器 PC 日常启动的主流方式。
2. 可移动介质启动：通过光盘、USB 等外接介质启动，无需依赖本地存储，多用于系统安装、应急修复。
3. 网络启动：无本地 / 移动存储，靠网络获取资源，核心技术为 PXE（批量部署）、iSCSI（远程存储映射），常用于无盘终端、数据中心批量部署操作系统场景。

服务器网络PXE启动的流程

1. 启动阶段

• 计算机上电 → BIOS/UEFI 初始化 → 选择网络启动（PXE Boot）

2. DHCP 请求

• PXE 客户端向广播 DHCP 请求。
• DHCP 服务器分配 IP，并告知 TFTP 服务器地址及启动文件名。

3. 下载引导程序（Bootloader）

• PXE 客户端通过 TFTP 从服务器下载引导程序
• 引导程序可以是 pxelinux
  （Linux 系统常用）或 Windows PE（WinPE）

4. 加载操作系统内核或安装程序

• Bootloader 加载内核和 initrd
• 系统进入安装或维护模式

5. 系统启动完成

• 如果是安装镜像 → 自动部署操作系统到本地磁盘。
• 如果是维护镜像 → 进入远程工具或救援环境

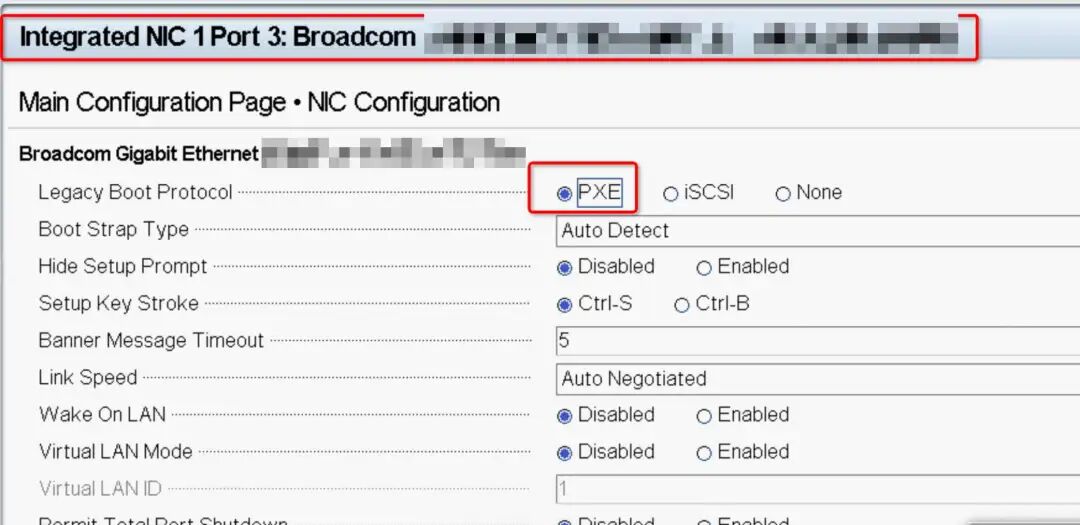

关键配置：BIOS开启网卡PXE

需要注意的是，这个与服务器设置启动顺序独立，它是网卡自身的固件配置，用于启动网卡的PXE协议配置。

扩展：IPMI-over-LAN远程管理

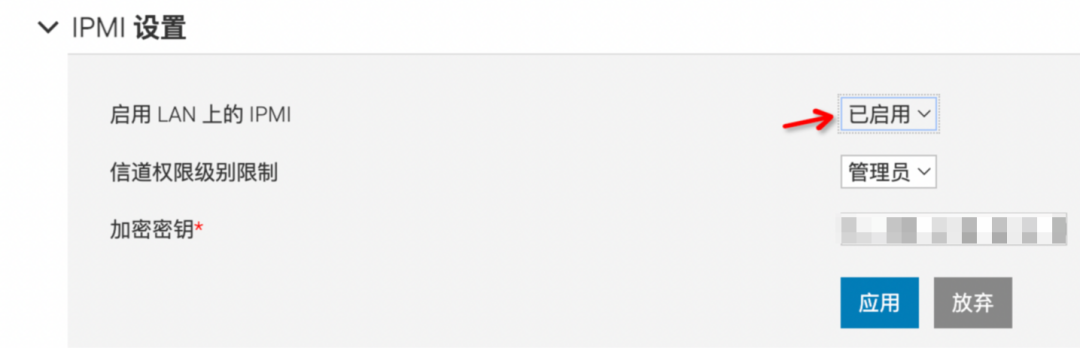

如何开启IPMI over Lan，实现远程操作PXE启动? 可以通过iDRAC等管理界面配置，路径示例：iDRAC 设置 --> 连接性-->网络--> IPMI设置

IPMI（智能平台管理接口）是一种通过独立网口（或共享网口）远程管理服务器的协议，BMC（基板管理控制器）是执行IPMI的硬件芯片。

其重点是：

• IPMI不依赖主机状态，即使物理机死机或关机，仍可通过BMC远程控制。
• BMC通常由专用的管理网口，属于带外管理（Out-of-Band），用于硬件级远程控制，与操作系统无关。
• 通过BMC/IPMI-over-LAN远程访问服务器，包括远程开关机、控制台操作。
• 让管理员可以在网络上访问BMC（例如Dell 的iDRAC）并操作PXE启动。

❝

BMC：Baseboard Management Controller，主板管理控制器，是服务器主板上一个独立的微控制器芯片, 负责服务器的硬件监控、远程管理和维护。BMC就像服务器的“远程大脑”，即使服务器关机，BMC仍然在运行（因为它独立供电），不同的产商有不同的BMC实现，比如Dell的iDRAC（Integrated Dell Remote Access Controller)。
