PolarDB-X DN 节点“组件交互”解读

本文将分享 PolarDB-X DN 的各个组件在典型的数据库操作过程中如何相互交互。从架构上讲解不同层之间如何进行通信以处理查询、管理事务以及执行其他操作。

系统架构概述

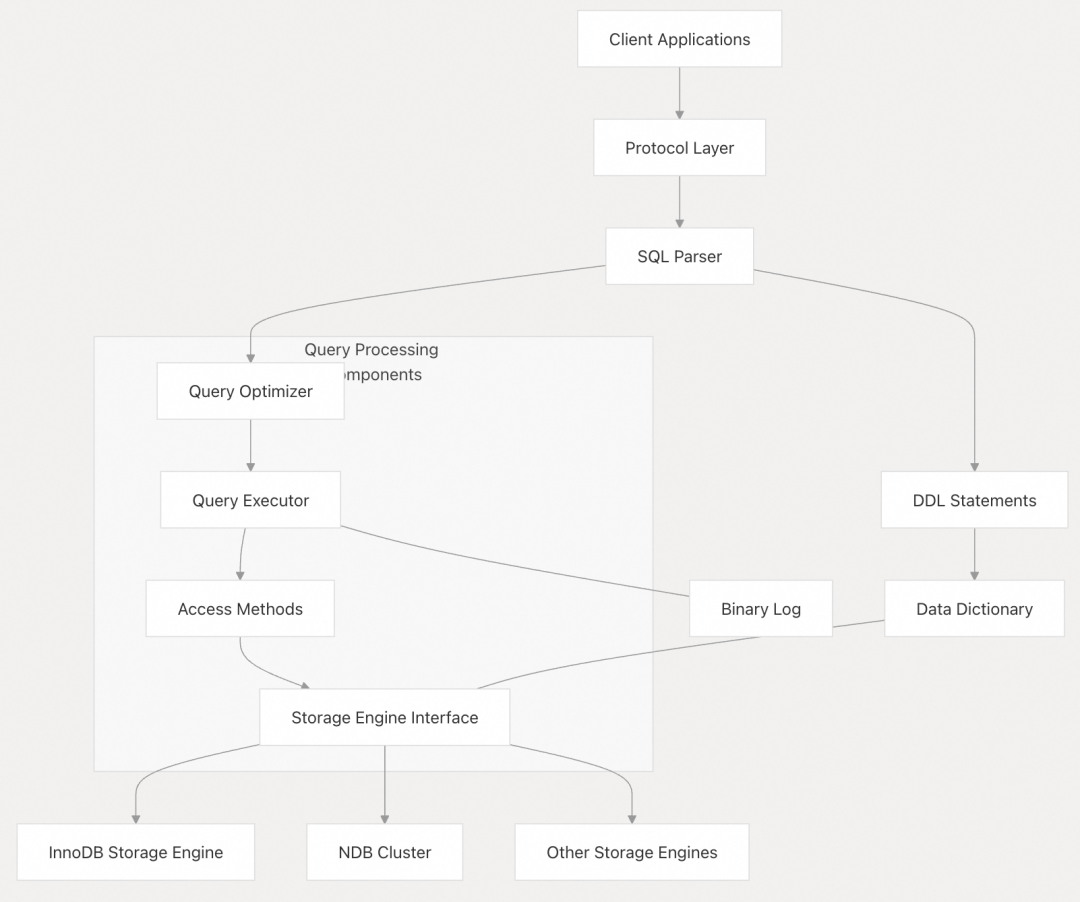

PolarDB-X DN 数据库引擎遵循分层架构设计。从高层次来看，由几个主要组件组成，这些组件以明确定义的方式交互：

核心组件交互模式

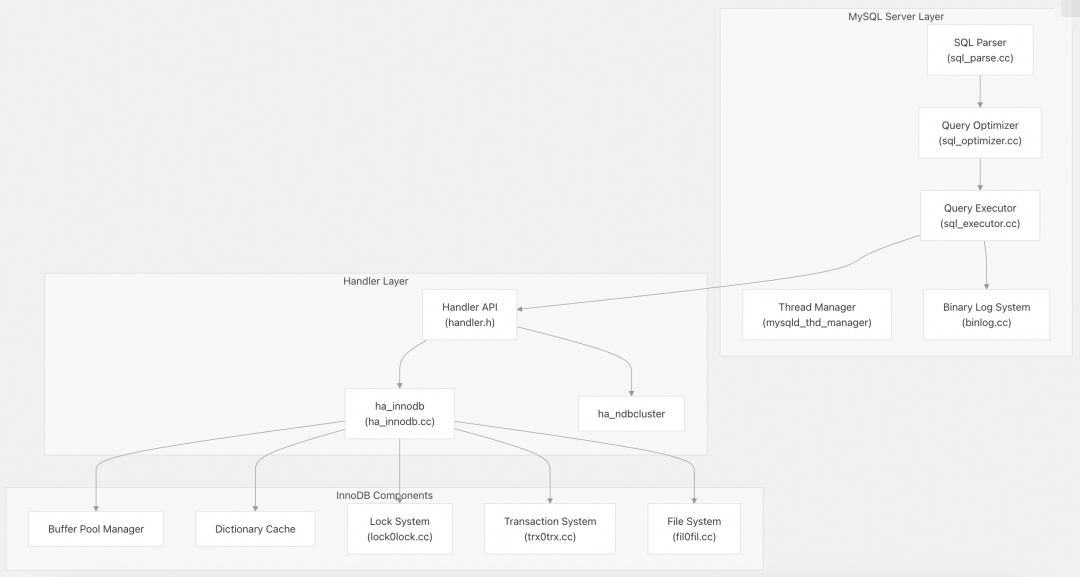

下图说明了主要组件之间的主要通信路径：

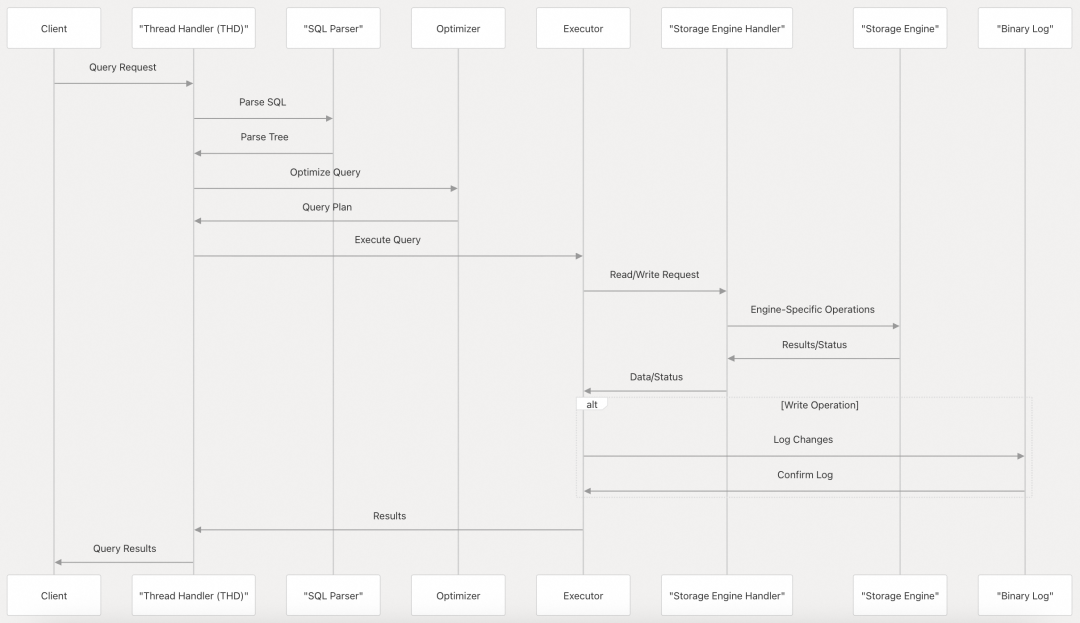

查询处理流程

查询处理流程演示了组件如何交互以执行从解析到返回结果的过程：

存储引擎接口

存储引擎接口是 MySQL 服务端和底层存储引擎之间的主要通信点：

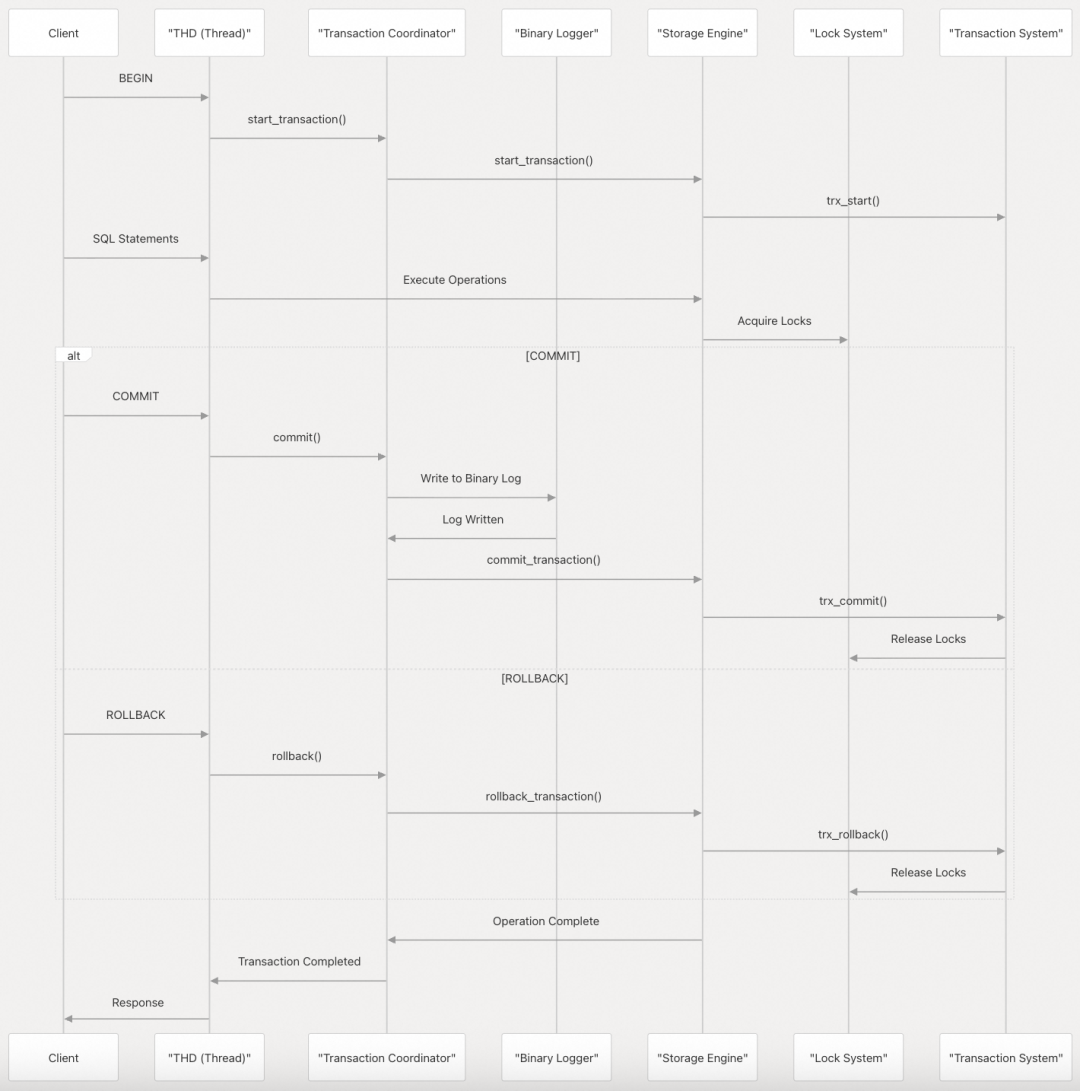

事务处理

事务流经多个组件以保证符合 ACID 原则：

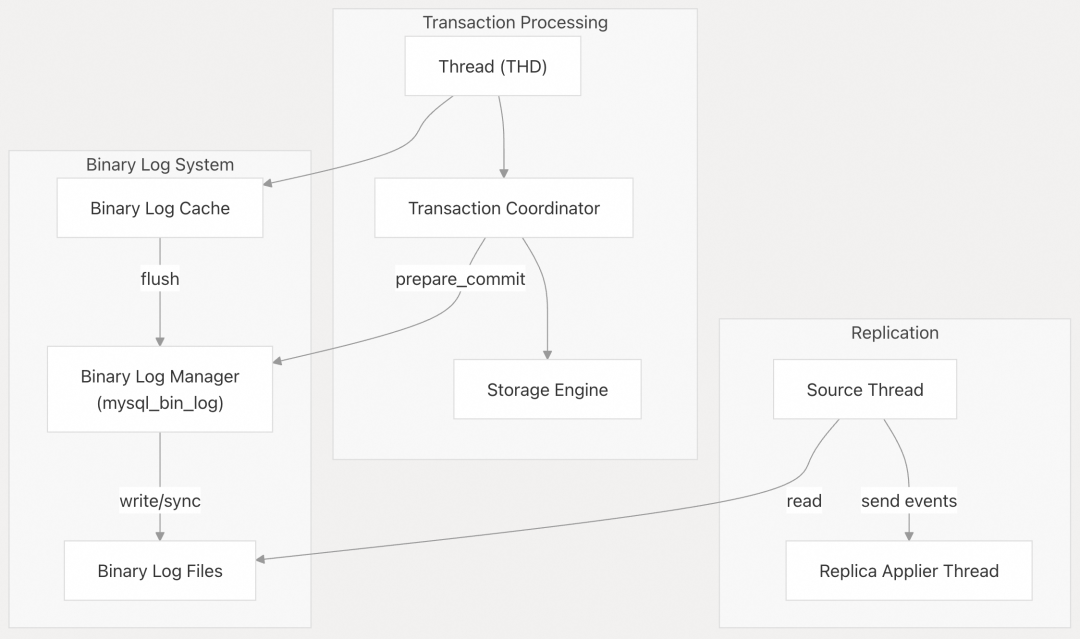

binlog日志记录和复制

binlog日志系统与服务和存储引擎交互以维护复制一致性：

DDL 操作

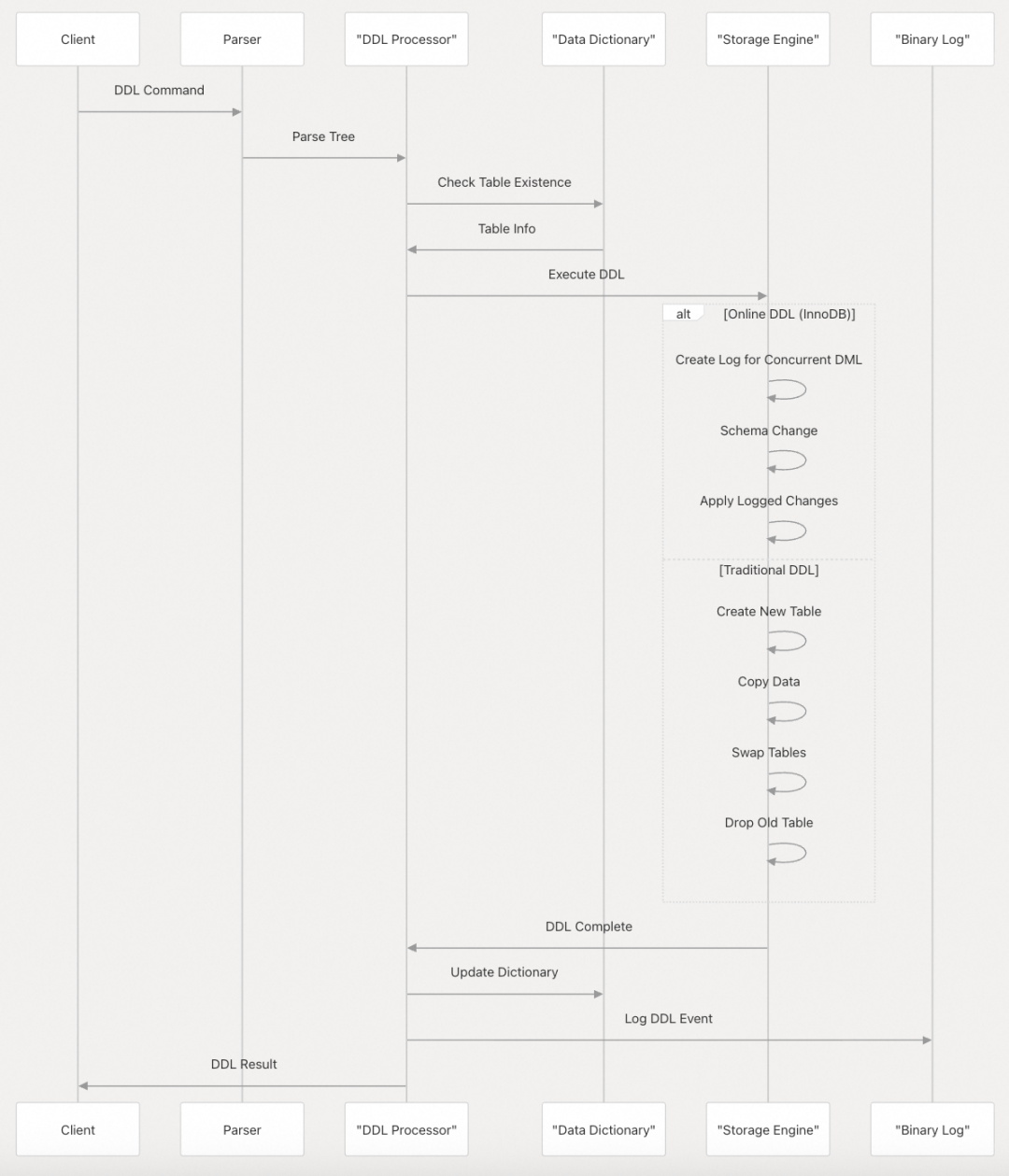

DDL操作涉及多个组件之间的协调：

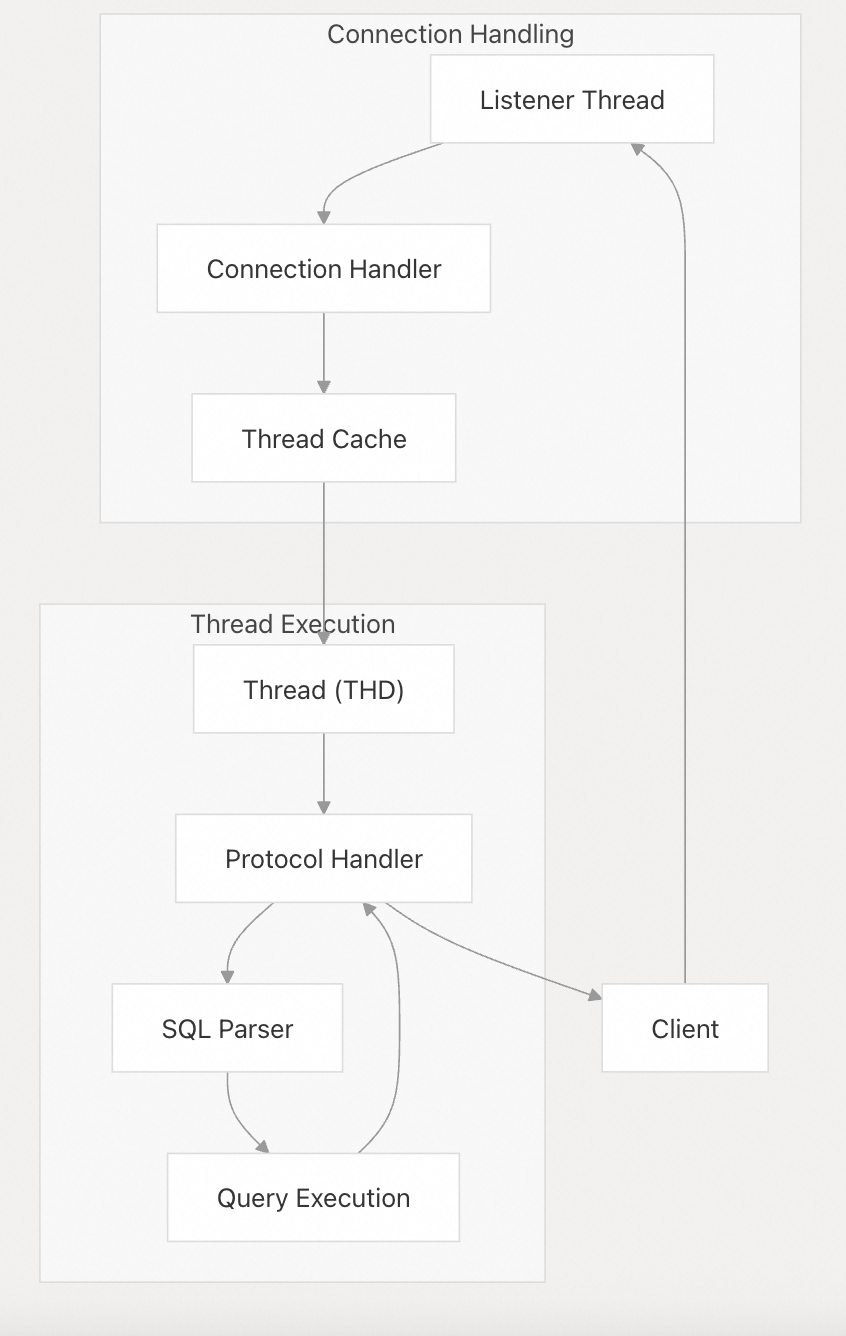

连接和线程管理

PolarDB-X DN 服务端的线程管理系统处理客户端连接和查询执行：

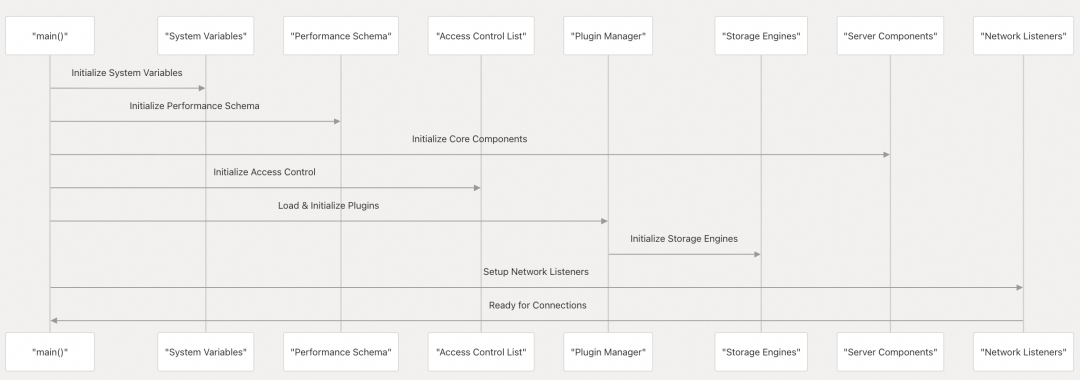

组件初始化过程

组件初始化在PolarDB-X DN服务启动过程中遵循特定的顺序：

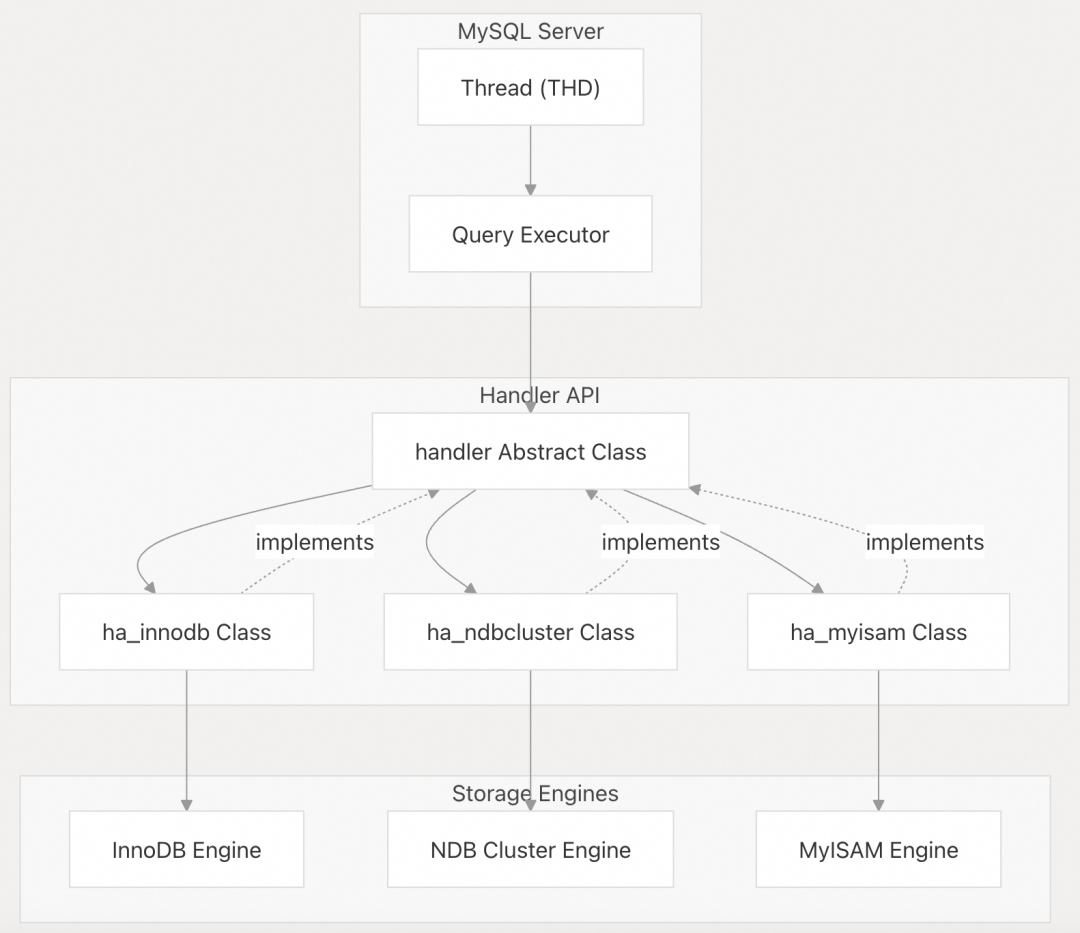

处理程序与存储引擎的通信

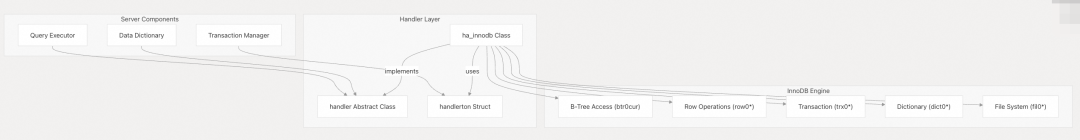

处理程序接口(Handler)充当 PolarDB-X DN 服务端和存储引擎之间的桥梁：

错误处理

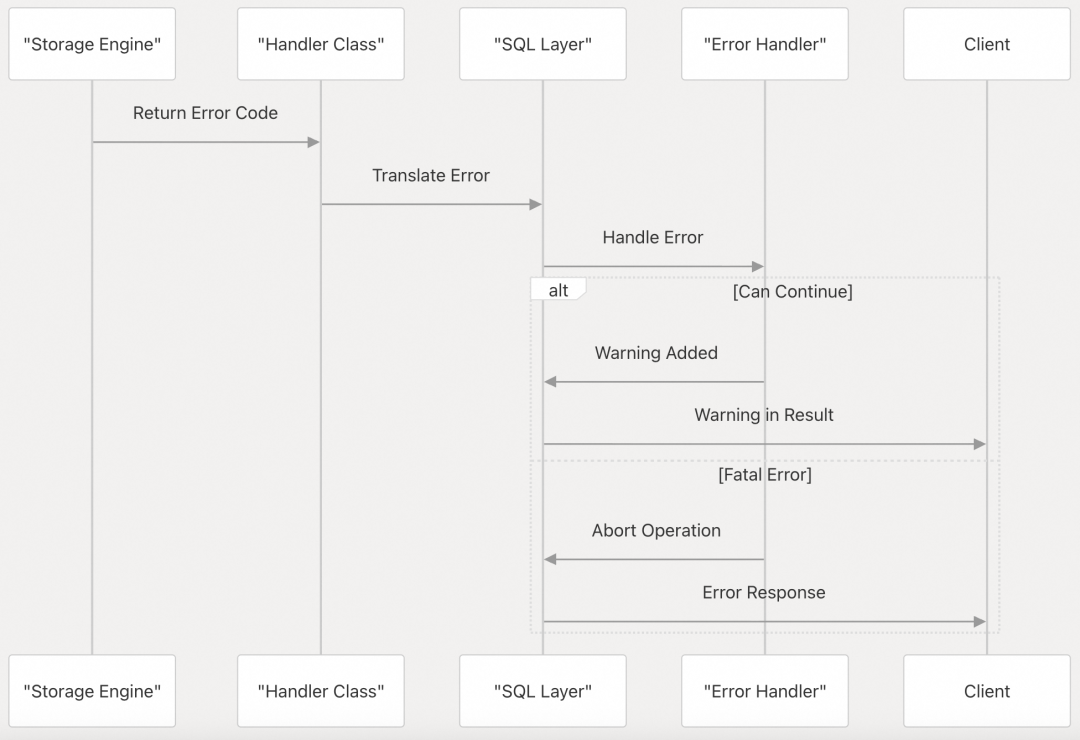

错误处理流程通过多个组件进行：

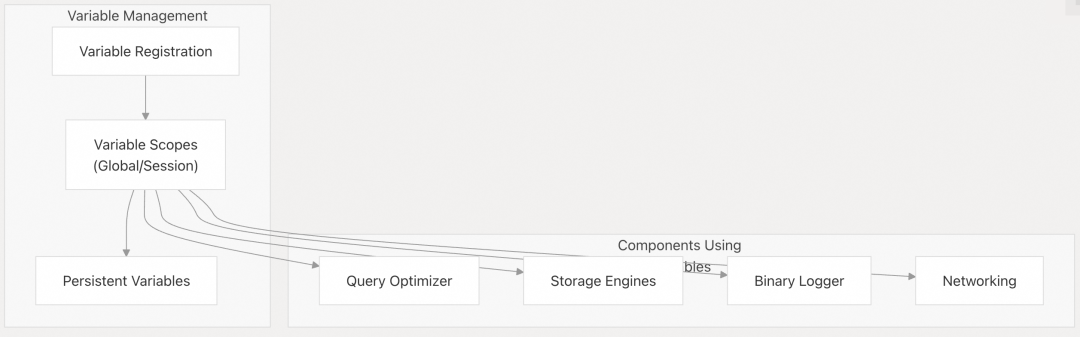

系统参数和配置管理

系统参数用于配置并影响组件行为：

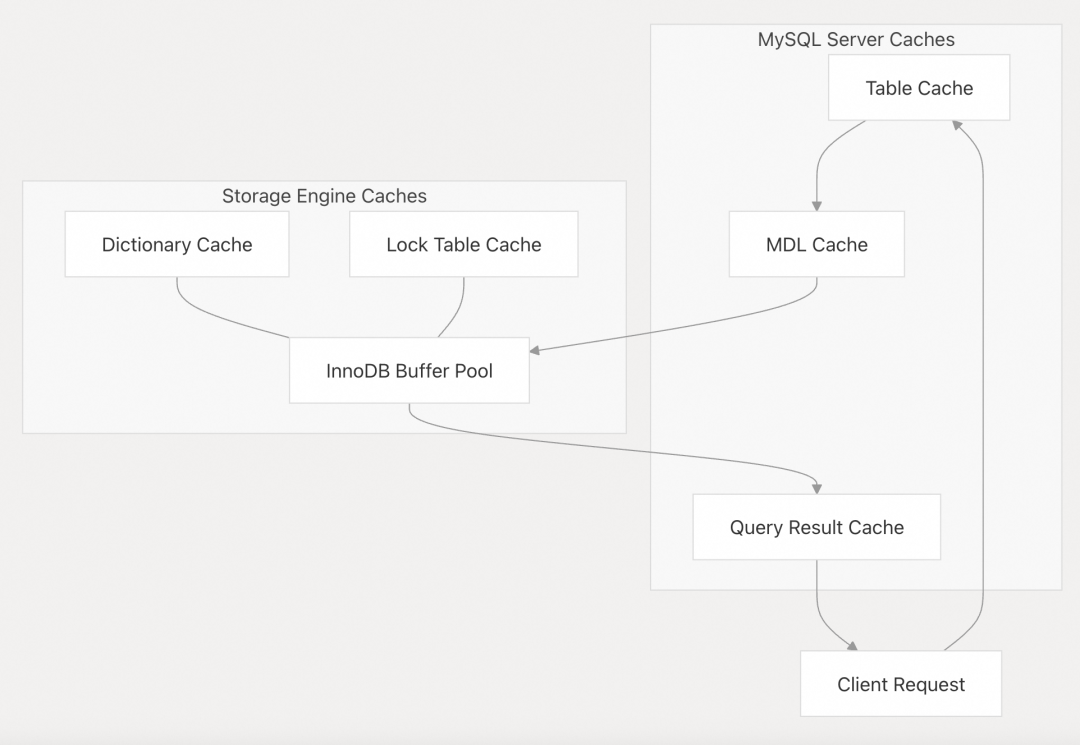

缓存交互

数据缓存发生在多个级别：

总结

PolarDB-X DN 引擎由多个交互的组件组成，这些组件采用分层架构。这些组件之间的通信遵循明确定义的模式和接口，从而实现了模块化和可扩展性。

关键交互点包括：

• 服务端和存储引擎之间的处理程序接口
• 服务端和存储引擎之间的事务协调
• binlog日志和复制系统
• 从解析到返回结果的query执行管道

了解这些组件交互对于故障排除、性能优化和使用新功能扩展系统至关重要。
