多节点 OCP 架构中负载均衡设备 NLB 配置丢失修复案例

1. 背景

升级 NLB 所在主机的 glibc，但是升级失败😏，导致 NLB 主机不可访问。进而导致使用 NLB 作为负载均衡的多节点 OCP 集群访问报错。需要安装新的 NLB 节点，并重新配置负载均衡。

OCP 架构

多节点 OCP + NLB 负载均衡

2. 操作

打开 OCP 页面，准备登录 OCP 时（还未输入账号密码）报错。

2.1 报错内容

Unhandled exception, type=CannotCreateTransactionException, message=Could not open JPA EntityManager for transaction

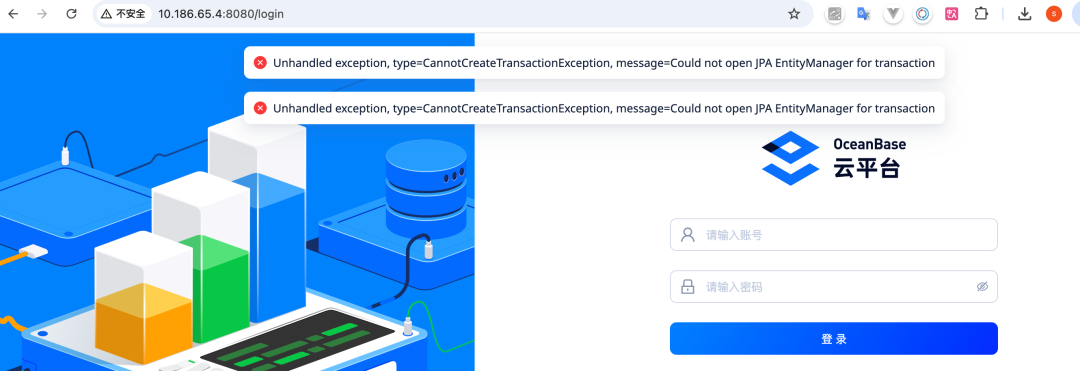

2.2 报错截图

截图为直接使用 OCP 节点 IP:8080
 方式访问 OCP。

2.3 猜测原因

OCP 对应的后端 METADB 数据库连不上导致访问 OCP 页面报错。

2.4 确认原因

# 确认 OCP 后端 METADB 登陆是否成功：
docker exec -it ocp bash
obclient -u${OCP_METADB_USER} -p${OCP_METADB_PASSWORD} -h${OCP_METADB_HOST} -P${OCP_METADB_PORT} -Ac

后端 METADB 登录失败。

3. 解决

1. 使用 OAT 安装 NLB（步骤略）

2. 获取 NLB 提供的用于 OCP 访问 METADB 的 VIP
    和 PORT


# 登陆任意 OCP 节点，进入 OCP容器
docker exec -it ocp bash

# 查看 OCP 容器变量中记录的 METADB 的 VIP 和 PORT
env | grep -E 'OCP_METADB_HOST|OCP_METADB_PORT'

1. 已知 METADB 节点的 IP:port


10.186.65.4:2883
10.186.65.5:2883
10.186.65.6:2883

NLB 提供的访问 METADB 的 VIP:PORT
。

10.186.65.250:3307

此时可以重新在 NLB 中注册 METADB 节点和 VIP:PORT
 的映射关系。

# 登录 NLB 容器
docker exec -it nlb bash

# 在 NLB 中注册 METADB 负载规则
nlbcli rule create tcp 3307 '10.186.65.4:2883#100,10.186.65.5:2883#100,10.186.65.6:2883#100' roundrobin

1. 已知 OCP 节点的 PORT


10.186.65.4:8080
10.186.65.5:8080
10.186.65.6:8080

NLB 提供的访问 OCP 的 VIP:PORT
。

10.186.65.250:12345

此时可以重新在 NLB 中注册 OCP 节点和 VIP:PORT
 的映射关系。

# 在 NLB 中注册 OCP 负载规则
nlbcli rule create http 12345 '10.186.65.4:8080,10.186.65.5:8080,10.186.65.6:8080' chash

1. 查看已配置的规则

# 在 NLB 容器中查看
nlbcli rule list

1. 验证访问是否成功（成功）

总结

当多节点 OCP 使用 NLB 作为负载均衡时，若因意外导致 NLB 配置丢失（如：NLB 容器被删除），可以通过命令方式重新配置 。
