引言
和一个被分到PA组的新同事聊天，他说有天他们领导和他谈话问他：“你觉得IR/EM分析在做什么？”作为一个非科班出身（学的材料）的同事，虽说入职已有三四个月，但还是不能很好的回答这个问题。想起刚入职不久也被师傅问到这个问题，虽然知道一些原理，但也不能准确的回答这个问题。可能只有经过项目的磨练才能更好的理解其中一些东西吧。
IR分析，I指电流，和上一篇提到的功耗有关；R指电阻（主要指电源网络的电阻），也就是本篇要讨论的问题。电流和电阻相乘就是初中学过的“欧姆定律”，结果是电压。理解IR分析原理需要《电路》这门课程中的一些基础知识，后面章节会慢慢聊到。
工具算电阻时的考虑因素
对于现在比较先进的工艺，为了获得非常准确的线段电阻值，知道线的宽度和厚度值是必要的。由于 CMP （chemical machine polish）对线厚度的影响，为了实现对线厚度的准确估计，需要对线区域中所有金属几何形状的金属密度进行准确评估。
Static IR和 Dynamic IR抽取电阻的命令及等效电路
1.Static IR
抽取电源网络的命令：
perform extraction [-power | -ground]

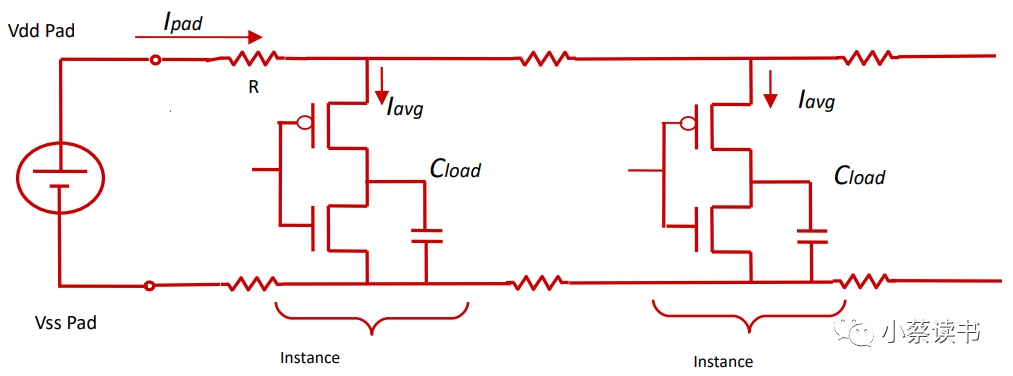

电源网络的等效电路图（纯电阻网络）
2.Dynamic IR
抽取电源网络的命令：
perform extraction [-power | -ground] -l -c
电源网络的等效电路图（包含电阻、电容、电感）
结尾
IR中的R为电阻，那dynamic 电源网络又等效出来电容和电感，这个怎么解释？我的理解是《电路》里面讲的阻抗概念，电容和电感的物理作用用容抗和感抗的概念表示，最终的形式和电阻没有区别。为啥static IR和dynamic IR电源网络等效电路图不一样？这样区分有什么意义呢？请关注接下来的更新。
