本教程详细介绍了在全志 R329 板子上跑 mobilenetv2 的流程，能达到 20 fps。
关于周易 AIPU 的模型的交叉编译方法可以参考《【嵌入式AI】周易 AIPU 算法部署仿真测试》(https://blog.csdn.net/weixin_42405819/article/details/119302882)、全志 R329 板子镜像烧录方法可以参考《【嵌入式AI】全志 R329 开箱与开发环境搭建》，这篇就默认板子已经配置好了 runtime 环境。
1、opencv 交叉编译
R329 是 aarch64 的，所以用到的 opencv 也需要交叉编译，opencv aarch64 的交叉编译方法可以参考我的这篇 《【经验分享】华为atlas500系列aarch64交叉编译opencv》(https://blog.csdn.net/weixin_42405819/article/details/118058173)。完了把头和库拷到板子上，板子上的文件传输可以采用 scp，scp 的使用方法类似这样：
# 板子上执行
# 从服务器拷贝文件到板子
scp username@ip:/path/to/your/file path/to/your/R329
# 从服务器拷贝文件夹到板子上
scp -r username@ip:/path/to/your/dir path/to/your/R329
2、板子跑 opencv 抓图
写这个模块，主要目的是用简单的 opencv 工程验证下板子的摄像头是否正常。
2.1 工程目录结构
搭建cmake工程，结构如下：
├── build
├── CMakeLists.txt
├── main.cpp
└── toolchains
└── aarch64-linux-gnu.toolchain.cmake
2.2 CMakeLists.txt
cmake_minimum_required(VERSION 3.10.2)
project(OpencvTest)
set(OpenCV_DIR your/opencv/path)
find_package(OpenCV REQUIRED)
include_directories(${OpenCV_INCLUDE_DIRS})
macro(add_example name)
add_executable(${name} ${name}.cpp)
target_link_libraries(${name} ${OpenCV_LIBS})
endmacro()
add_example(main)
2.3 main.cpp
#include "opencv2/opencv.hpp"
#include <iostream>
int main(void){
cv::Mat frame;
cv::VideoCapture cap;
cap.open("/dev/video0");
if (!cap.isOpened())
{
fprintf(stderr, "Failed to open");
return -1;
}
cap >> frame;
cv::imwrite("test.png", frame);
return 0;
}
2.4 aarch64-linux-gnu.toolchain.cmake
set(CMAKE_SYSTEM_NAME Linux)
set(CMAKE_SYSTEM_PROCESSOR aarch64)
set(CMAKE_C_COMPILER "aarch64-linux-gnu-gcc")
set(CMAKE_CXX_COMPILER "aarch64-linux-gnu-g++")
set(CMAKE_FIND_ROOT_PATH_MODE_PROGRAM NEVER)
set(CMAKE_FIND_ROOT_PATH_MODE_LIBRARY ONLY)
set(CMAKE_FIND_ROOT_PATH_MODE_INCLUDE ONLY)
set(CMAKE_C_FLAGS "-march=armv8-a")
set(CMAKE_CXX_FLAGS "-march=armv8-a")
# cache flags
set(CMAKE_C_FLAGS "${CMAKE_C_FLAGS}" CACHE STRING "c flags")
set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS}" CACHE STRING "c++ flags")
2.5 编译
mkdir build
cd build
cmake -DCMAKE_TOOLCHAIN_FILE=../toochains/aarch64-linux-gnu.toolchain.cmake -DCMAKE_PREFIX_PATH=/your/opencv/lib ..
make
完了把编译生成的可执行程序用 scp 拷贝到 板子上
在开发板上运行程序：
cd root
# 执行 ./main
正常会生成一张 test.png 的图片，这是你板子摄像头现拍的图像。
3、板子跑 mobilenetv2 检测
3.1 转换 mobilenetv2 模型
此步骤是为了将深度学习训练框架（前端）产生的模型（支持 tensorflow pb、tflite、caffemodel、onnx），选择还是挺多的，我这里用的是 tflite 来转换板子可支持运行的模型格式。
转换方法还是可参考这篇 《【嵌入式AI】周易 AIPU 算法部署仿真测试》(https://blog.csdn.net/weixin_42405819/article/details/118797917)，这篇里写的前端是来自 tensorflow 的，相比 from_tensorflow，from_tflite 的过程少了模型 export 和 freeze 的过程，所以相对简单一些。
模型转换的关键是 model_build.cfg 配置文件，这里给出 modilenetv2 的 mobilenetv2_build.config。
[Common]
mode = build
[Parser]
model_type = tflite
model_name = mobilenet_v2
detection_postprocess =
model_domain = image_classification
input_model = ./model/model.tflite
input = input
input_shape = [1, 224, 224, 3]
output = MobilenetV2/Predictions/Softmax
output_dir = ./
[AutoQuantizationTool]
quantize_method = SYMMETRIC
quant_precision = int8
ops_per_channel = DepthwiseConv
reverse_rgb = False
label_id_offset =
dataset_name =
detection_postprocess =
anchor_generator =
log = False
calibration_data = ./dataset/dataset.npy
calibration_label = ./dataset/label.npy
[GBuilder]
outputs = aipu.bin
target = Z1_0701
然后执行：
aipubuild config/mobilenetv2_build.config正常情况会生成 aipu.bin 模型文件，这个文件是后面板子上执行的时候调用的。多说一句，个人理解这个 aipu.bin 里面应该是记录了模型的推理执行 flow，就像 tensorrt 的 engine 一样，不知道理解是否有问题。
3.2 zhouyi_cam 交叉编译
交叉编译 zhouyi_cam，工程代码在这里(https://pan.baidu.com/s/193tpHxc-s4TvglApgdEiig) ，工具链在这里(https://pan.baidu.com/s/1OZS7f43G7EZKeFGeqj0gWw)，提取码都是：6666。
把 工程 和 工具链 下载下来后，交叉编译很简单。
需要改 CMakeList.txt 里的几个地方：
set(CMAKE_COMPILER "/path/to/your/toolchain/bin/aarch64-openwrt-linux-gcc")
set(CMAKE_CXX_COMPILER "/path/to/your/toolchain/bin/aarch64-openwrt-linux-g++")
set(ROOTS_root path/to/your/rootfs)
开始编译吧
cd zhouyi_cam
mkdir build
cd build
cmake ..
make
大功告成后会生成 zhouyi_demo，将其和 3.1 生成的 aipu.bin 拷贝到板子上。
3.3 mobilenetv2 跑起来
目光转到板子上。
cd root/maix_sense
insmod aipu.ko
## 让我们跑起来吧

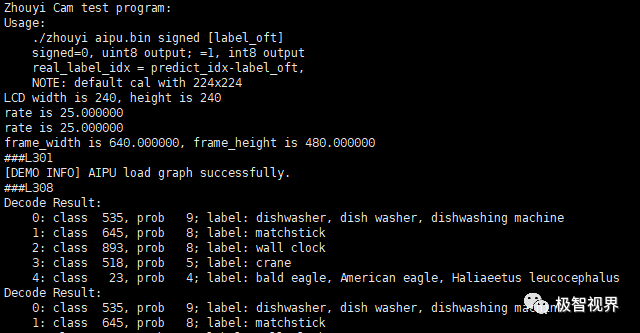

./zhouyi_demo ./aipu.bin 1
看看效果~ 能看清吗，差不多可以跑 20 帧，接近实时了~
收工了~
