我做了一款取色GUI，名为Color，目前为3.0版本，欢迎大家使用，我对2.0做了很多改变，这次将重新介绍这款GUI。

1.Color3.0的界面及使用

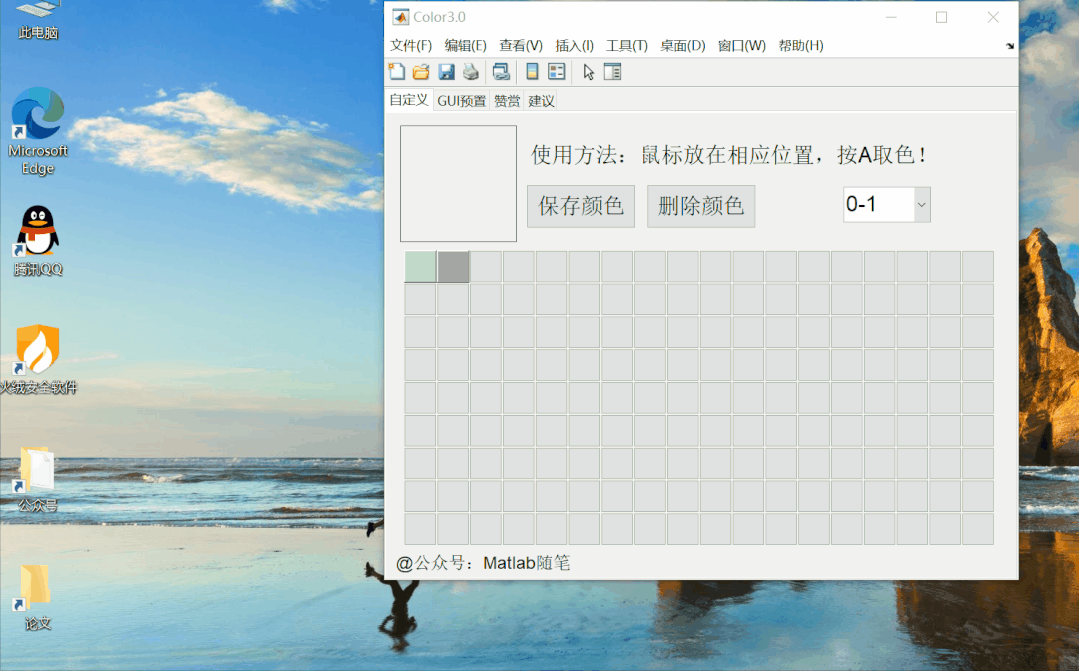

界面及使用概况见上面动图，“自定义”界面主要实现取色及保存颜色，“GUI”预置界面内置了许多配色，这些配色来着网站ColorBrewer，网站界面如下：

Color3.0还内置了建议界面，你的建议将通过我的小号QQ向我的大号QQ发送信息，关于Matlab发送邮件，可以参考以下文章：①.Matlab-程序进度提醒②.Matlab-定时器的使用。

2.Color3.0的代码实现

①界面搭建：这里要说一下matlab GUI界面的搭建方式，一种是拖控件的方式，一种是用代码写控件的方式，我选择了后者，这也是有些读者找不到fig文件的原因所在。关于这部分内容，我之后的文章会涉及到。

②对按键如何响应

% 这里需要用到'KeyPressFcn'绑定响应函数
GUI.h=figure('Name','Color3.0','Position',[450,160,580,450],...
      'Numbertitle','on','KeyPressFcn',@keyPressFcn);

function keyPressFcn(~,event)
        switch event.Key
            case 'a'
                getcolor;
                GUI.axes1.Color=RGBColor./255;
        end
end

③如何取色

    import java.awt.MouseInfo;
    import java.awt.Robot;
    import java.awt.Toolkit;
    import java.awt.datatransfer.StringSelection;

    robot=Robot();
    mousepoint=MouseInfo.getPointerInfo().getLocation();
    tempColor=robot.getPixelColor(mousepoint.x, mousepoint.y);
    RGBColor=[tempColor.getRed(),tempColor.getGreen(),tempColor.getBlue()];

④动态绘制button

参见文章Matlab-动态构建GUI

补充：对于动态绘制的控件，之前我不知道如何获取其句柄值，现在我找到了答案，你需要对每个控件设置tag属性，标识不同的控件，然后采用下面的代码即可。

GUI=guihandles(GUI.h);

Color2.0版本对颜色的保存、删除都是加载数据、重新画了一遍button，Color3.0版本对此做了优化，现在只画一遍button，利用句柄值来改变按钮颜色。

⑤坐标框的bug修改

主界面有一个坐标框，用于显示颜色，如果不关闭Color2.0，在matlab中的绘图会画到这个坐标框中。Color3.0对此做了优化，代码如下：

set(GUI.h,'HandleVisibility','off');

经测试，Color3.0在Matlab 2014b和Matlab 2021a均可正常运行，2014版本（低版本）需要点击界面空白处后才可取色，而2021版本（高版本）直接使用即可。

GUI获取方式：后台回复"Color3.0"即可

源码获取方式：请分享本文至微信或QQ朋友圈，将截图发至后台，我尽量在24h内回复你。
