Matlab-图片美化基础

Matlab随笔 2021-08-25

794

一言以蔽之，美化图片，只需要学习一条命令，如下：

set(句柄值,属性名,属性值);

句柄值，简单！如下：

fig=figure(1);                               % 窗口的句柄
ax=findobj(fig.Children,'Type','Axes');      % 坐标轴的句柄
leg=findobj(fig.Children,'Type','Legend');   % 图例的句柄
line=findobj(fig.Children,'Type','Line');    % 线的句柄
text=findobj(fig.Children,'Type','Text');    % 文本的句柄

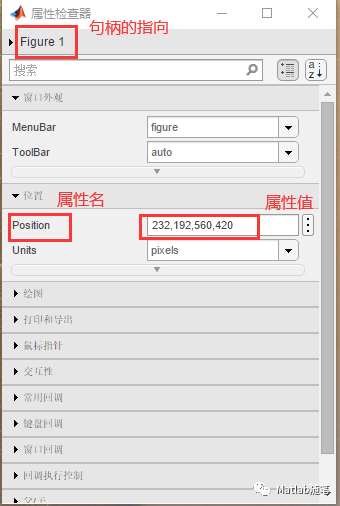

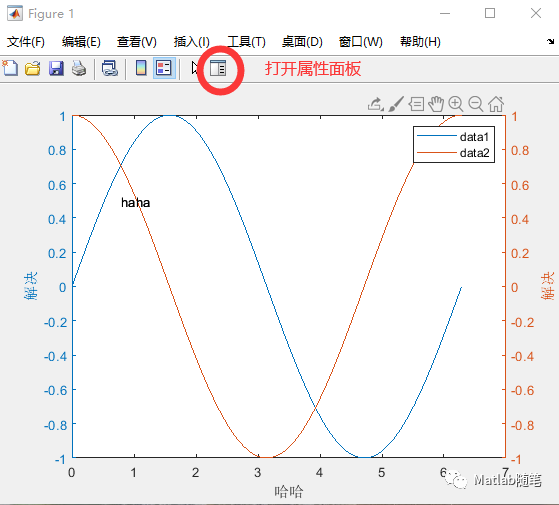

属性名，属性值，简单！如下：

好了，我已经讲完了，你会美化图片了吗？

要不，再讲讲常用的属性吧：

一.字体设置

% 控制刻度标签、坐标轴标签字体
set(ax,'FontName','黑体');
set(ax,'FontSize',18);
set(ax,'FontWeight','bold');

二.坐标框设置

% 控制坐标框、网格线线宽
set(ax,'LineWidth',2);
% 控制坐标框线宽
set(ax.XAxis,'LineWidth',2);
% 控制坐标框颜色
set(ax.XAxis,'Color',[.85,0.33,0.10]);
% 控制坐标框范围
set(ax.XAxis,'Limits',[1,4]);

三.刻度及其标签设置

% 设置大刻度间隔
set(ax,'XTick',-66:12:66);
% 开启小刻度
set(ax.XAxis,'MinorTick','on');
% 设置小刻度间隔
set(ax.XAxis,'MinorTickValues',-66:3:66);
% 控制刻度线长度
set(ax.XAxis,'TickLength',[0.015 0]);
% 更改刻度线方向
set(ax,'TickDir','in'); % in:内侧;out:外侧;both:两侧
% 指定刻度标签
set(ax,'xTick',1:2:10);
set(ax,'xTickLabel',{'一','三','五','七','九'})
% 旋转刻度标签
set(ax,'XTickLabelRotation',-30); % 逆时针

四.网格设置

set(ax,'XGrid','on');
set(ax,'GridLineStyle','--');

五.Line设置（就是自己画的线）

% 颜色
set(line,'color',[0.00,0.45,0.74]);
% 线型
set(line,'LineStyle','-');
% 线宽
set(line,'LineWidth',1.5);
% 标记
set(line,'Marker','o');
% 标记大小
set(line,'MarkerSize',10);

备注：我用的Matlab2019，其他版本不知道会不会出错。其实，同一美化效果可能有多种编程方式，我都是用set这种方式，您也可以用Matlab的内置函数。

练手：

% 预定义
x=0:pi/100:2*pi;
y1=sin(x);
y2=cos(x);
% 画左图
yyaxis left
plot(x,y1);
xlabel('X轴');
ylabel('Y左轴');
% 画右图
yyaxis right
plot(x,y2);
ylabel('Y右轴');
%
legend;

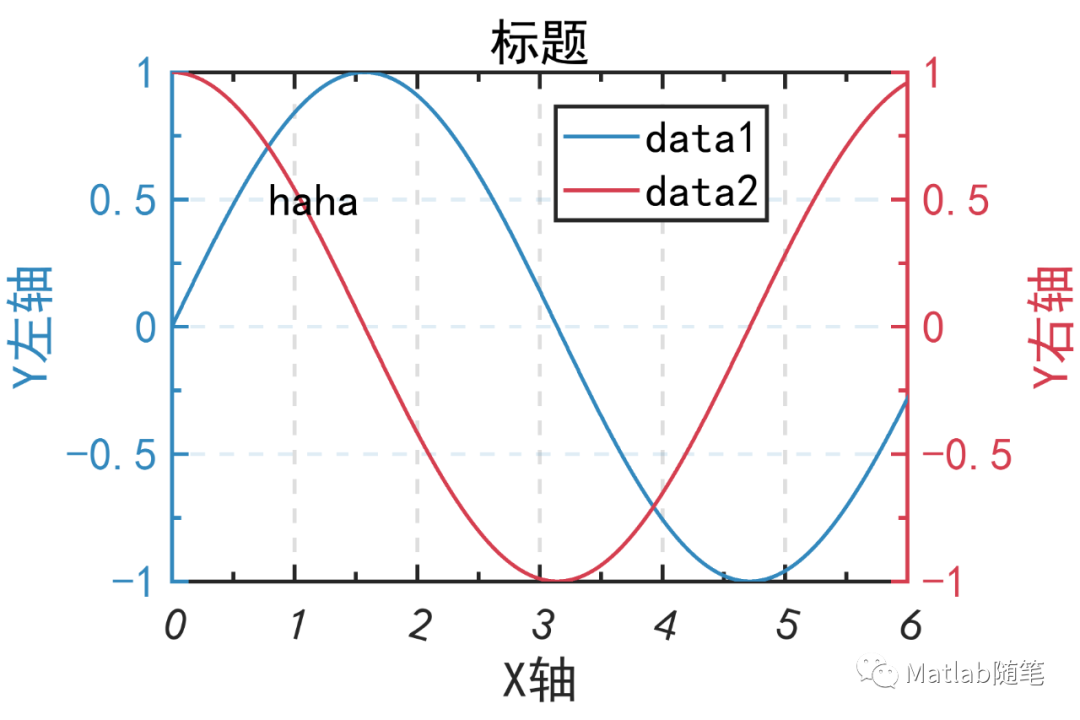

%% 以上代码画的图丑爆了，你可以尝试美化一下呀，以下图为标准如何？
