VMware 虚拟机三种网络模式详解

作者:IT邦德

中国DBA联盟(ACDU)成员，目前从事DBA及程序编程（Web\java\Python）工作，主要服务于生产制造
现拥有 Oracle 11g  OCP/OCM、Mysql、Oceanbase（OBCA）认证
分布式TBase\TDSQL数据库、国产达梦数据库以及红帽子认证
从业8年DBA工作，在数据库领域有丰富的经验
B站主播Oracle、Mysql、PG实战课程，请搜索：jeames007

微信：jem_db
QQ:2243967774

一、前言

Vmware 为我们提供了三种网络工作模式，
分别是：Bridged（桥接模式）、NAT（网络地址转换模式）、Host-only（仅主机模式）。

二、设置虚拟网络

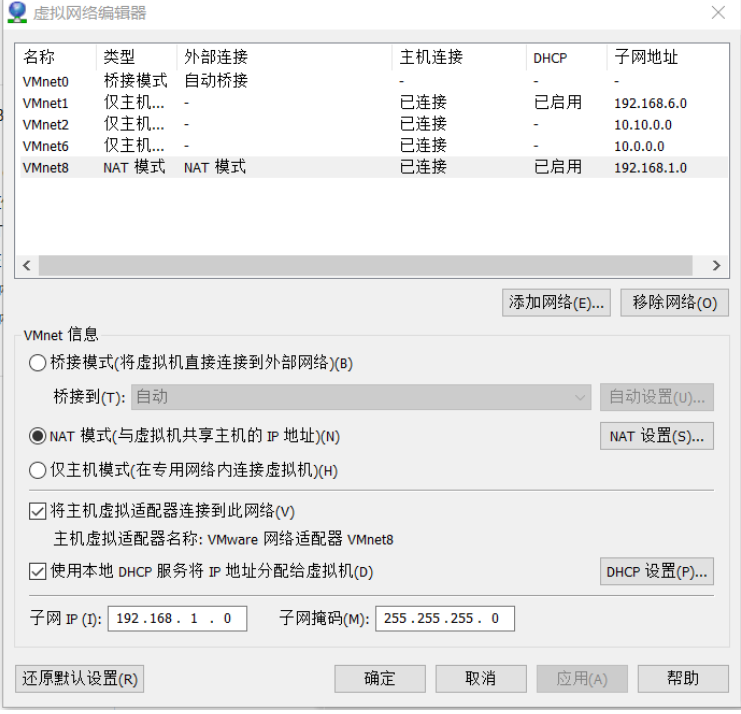

编辑-虚拟网路编辑器

VMnet0：用于虚拟桥接网络下的虚拟交换机
VMnet1：用于虚拟 Host-only 网络下的虚拟交换机
VMnet8：用于虚拟 NAT 网络下的虚拟交换机

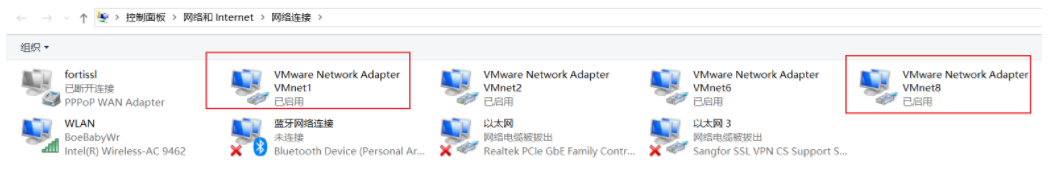

同时，安装了 VMware 虚拟机后，会在本地主机网络连接对话框中多出以下虚拟网卡，如下：

三、网络模式区别

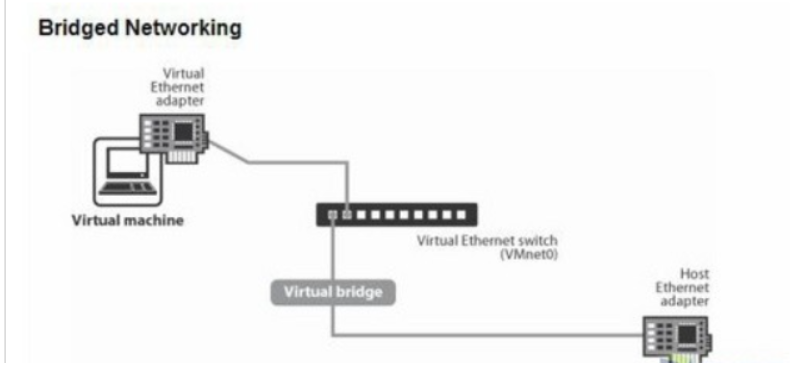

3.1 接网络（Bridged Networking）

桥接网络是指本地物理网卡和虚拟网卡通过VMnet0虚拟交换机进行桥接，
物理网卡和虚拟网卡在拓扑图上处于同等地位（虚拟网卡既不是Adepter VMnet1也不是Adepter VMnet8）

那么物理网卡和虚拟网卡就相当于处于同一个网段，虚拟交换机就相当于一台现实网络中的交换机。
以两个网卡的IP地址也要设置为同一网段。

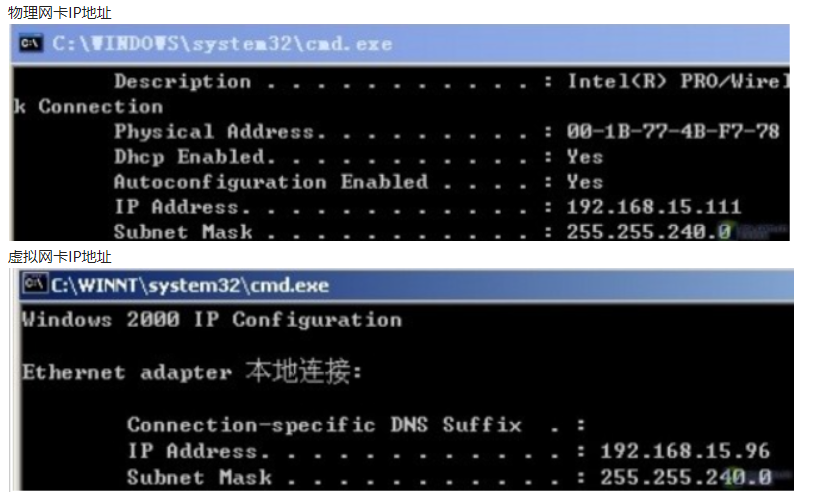

物理网卡IP地址

虚拟网卡IP地址、

我们看到，物理网卡和虚拟网卡的IP地址处于同一个网段，子网掩码、网关、DNS等参数都相同。两个网卡在拓扑结构中是相对独立的。
我们在192.168.15.111上ping192.168.15.96，结果显示两个网卡能够互相通信。
如果在网络中存在DHCP服务器， 那么虚拟网卡同样可以从DHCP服务器上获取IP地址。
所以桥接网络模式是VMware虚拟机中最简单直接的模式。安装虚拟机时它为默认选项。

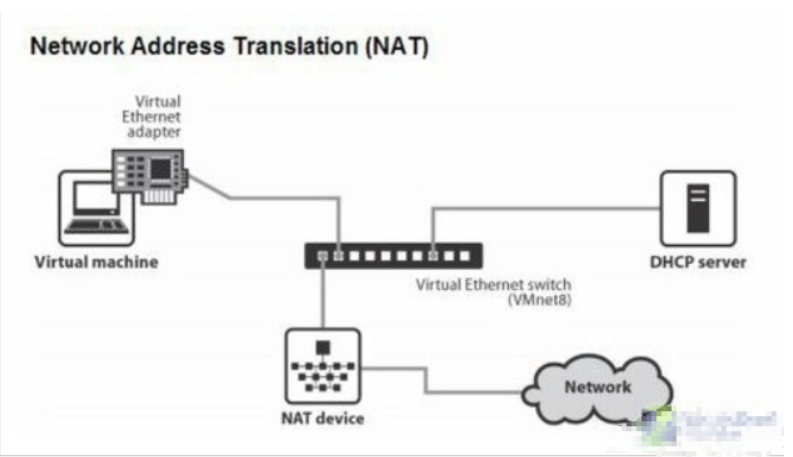

3.2 NAT模式

在NAT网络中，会用到VMware Network Adepter VMnet8虚拟网卡，
主机上的VMware Network Adepter VMnet8虚拟网卡被直接连接到VMnet8虚拟交换机上与虚拟网卡进行通信。

VMware Network Adepter VMnet8虚拟网卡的作用仅限于和VMnet8网段进行通信，它不给VMnet8网段提供路由功能，
所以虚拟机虚拟一个NAT服务器，使虚拟网卡可以连 接到Internet。
在这种情况下，我们就可以使用端口映射功能，让访问主机80端口的请求映射到虚拟机的80端口上。
VMware Network Adepter VMnet8虚拟网卡的IP地址是在安装VMware时由系统指定生成的，
我们不要修改这个数值，否则会使主机和虚拟机无法通信。

虚拟出来的网段和NAT模式虚拟网卡的网段是一样的，都为192.168.111.X，包括NAT服务器的IP地址也是这个网段。
在安装VMware之后同样会生成一个虚拟DHCP服务器，为NAT服务器分配IP地址。
当主机和虚拟机进行通信的时候就会调用VMware Network Adepter VMnet8虚拟网卡，因为他们都在一个网段，所以通信就不成问题了。

实际上，VMware Network Adepter VMnet8虚拟网卡的作用就是为主机和虚拟机的通信提供一个接口，即使主机的物理网卡被关闭，
虚拟机仍然可以连接到Internet，使得主机和虚拟机之间就互访。

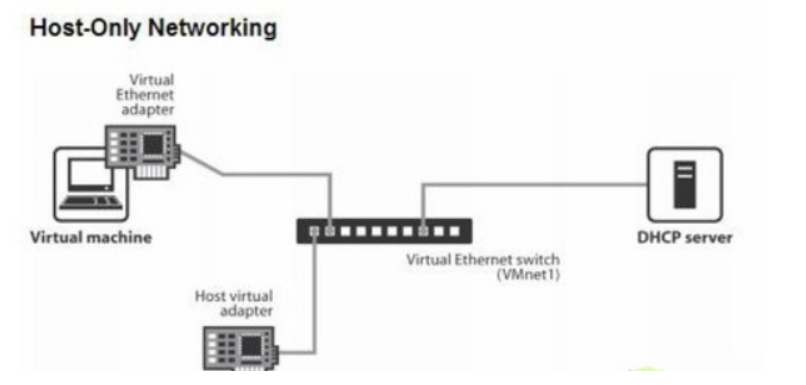

3.3 Host-Only模式

在Host-Only模式下，虚拟网络是一个全封闭的网络，它唯一能够访问的就是主机。
其实Host-Only网络和NAT网络很相似，
不同的 地方就是Host-Only网络没有NAT服务，所以虚拟网络不能连接到Internet。
主机和虚拟机之间的通信是通过VMware Network Adepter VMnet1虚拟网卡来实现的。

同NAT一样，VMware Network Adepter VMnet1虚拟网卡的IP地址也是VMware系统指定的，
同时生成的虚拟DHCP服务器和虚拟网卡的IP地址位于同一网段，但和物理网卡的IP地址不在同一网段。
Host-Only的宗旨就是建立一个与外界隔绝的内部网络，来提高内网的安全性。

综述

在VMware的3中网络模式中，NAT模式是最简单的，基本不需要手动配置IP地址等相关参数。
至于桥接模式则需要额外的IP地址

本文如有错误或不完善的地方请大家多多指正，
