Dubbo RPC远程调用过程源码分析（服务提供者）

关注“Java艺术”一起来充电吧!

在前面分析Dubbo注册中心层源码的文章中，我们知道，服务的导出与引入由RegistryProtocol调度完成。对于服务提供者，服务是先导出再注册到注册中心；对于服务消费者，先将自己注册到注册中心，再订阅事件，由RegistryDirectory将所有服务提供者转为Invoker。

那么，服务导出在RPC层都做了什么事情，以及服务提供端是如何处理请求、响应请求的，本篇文章内容主要为：

• RPC层服务导出

• 总结整个服务导出流程

• 接收到一个请求的处理过程

本篇文章主要以Dubbo协议为例，传输层使用Netty4（默认的），分析服务的导出过程，以及接收到请求的处理全过程。在分析注册中心层的RegistryProtocol的export方法时，有这么一行代码因为与注册中心没有多大关系而被我们选择忽略。

【RegistryProtocol类的export方法】
// 导出invoker，DubboProtocol
final ExporterChangeableWrapper<T> exporter = doLocalExport(originInvoker, providerUrl);

这就是我们将要分析的RPC层代码的入口，我们将从doLocalExport方法开始分析。

private <T> ExporterChangeableWrapper<T> doLocalExport(final Invoker<T> originInvoker, URL providerUrl) {
   String key = getCacheKey(originInvoker);
   return (ExporterChangeableWrapper<T>) bounds.computeIfAbsent(key, s -> {
       // 包装Invoker
       Invoker<?> invokerDelegate = new InvokerDelegate<>(originInvoker, providerUrl);
       // 根据SPI自适应扩展点机器，导出服务
       return new ExporterChangeableWrapper<>((Exporter<T>) protocol.export(invokerDelegate), originInvoker);
   });
}

重点关注这行(Exporter<T>) protocol.export(invokerDelegate)。这里又有一个protocol，这个protocol是谁，如果服务提供者使用的是默认的dubbo协议，那么这个protocol就是DubboProtocol。假设当前服务提供者的url如下。

dubbo://10.1.0.251:20880/org.apache.dubbo.demo.DemoService?anyhost=true&application=dubbo-demo-annotation-provider&bean.name=.....

从url中获取到服务提供者使用的协议是dubbo，所以根据SPI自适应扩展点机制，拿到的就是DubboProtocol。

dubbo=org.apache.dubbo.rpc.protocol.dubbo.DubboProtocol

知道protocol是DubboProtocol后，我们继续分析DubboProtocol的export方法。

 @Override
    public <T> Exporter<T> export(Invoker<T> invoker) throws RpcException {
        URL url = invoker.getUrl();
        // 导出服务，key=分组/接口名:版本号:端口号
        String key = serviceKey(url);
        DubboExporter<T> exporter = new DubboExporter<T>(invoker, key, exporterMap);
        exporterMap.put(key, exporter);
        // 打开服务
        openServer(url);
        optimizeSerialization(url);
        return exporter;
 }

export方法就是将Invoker转为Exporter，然后调用openServer确保底层服务打开。往下分析我们将接触到信息交换层与传输层。我们继续看openServer方法。

private void openServer(URL url) {
    String key = url.getAddress(); // return port <= 0 ? host : host + ":" + port;
    ExchangeServer server = serverMap.get(key);
    if (server == null) {
         synchronized (this) {
             server = serverMap.get(key);
             if (server == null) {
                    serverMap.put(key, createServer(url));
             }
         }
    }
}

openServer方法使用了双重检测确保线程安全。url.getAddress()作为key，serverMap缓存所有打开的Server(ExchangeServer)，如果不存在则调用createServer方法创建并打开Server。根据Service的ip和端口号决定打开多少个Server，而一个进程只能开启一个监听端口，一个网卡只有一个IP，所以整个进程都只会打开一个Server。那这个Server到底是什么，openServer做了什么？

private ExchangeServer createServer(URL url) {
        url = URLBuilder.from(url)
                // 服务器关闭时发送只读事件
                .addParameterIfAbsent(CHANNEL_READONLYEVENT_SENT_KEY, Boolean.TRUE.toString())
                // 加上心跳配置，默认心跳事件为1分钟
                .addParameterIfAbsent(HEARTBEAT_KEY, String.valueOf(DEFAULT_HEARTBEAT))
                // 加上编码解码器配置
                .addParameter(CODEC_KEY, DubboCodec.NAME)
                .build();
        ExchangeServer server;
        try {
            server = Exchangers.bind(url, requestHandler);
        } catch (RemotingException e) {
            throw new RpcException("Fail to start server(url: " + url + ") " + e.getMessage(), e);
        }
        return server;
    }

为了简单，我去掉了一些无关紧要的代码。Exchangers是一个工具类，bind方法封装了信息交换层的创建逻辑，参数url依然要传递给信息交换层，因为url可能携带我们配置的exchanger参数。以及由信息交换层衔接的传输层，也需要从url中获取配置。本篇不再展开分析。最后传输层将创建一个NettyServer，在NettyServer的构造函数中开启一个Netty服务。这部分内容我将会以单独一篇文章详细解析。

回顾往期文章，从深入理解Dubbo源码(三)，Dubbo与Spring的整合之注解方式这篇文章中，我们知道，服务的导出入口在config层的ServiceConfig的onApplicationEvent方法，即在Spring初始化完成之后，开始导出服务；从Dubbo分层架构之服务注册中心层的源码分析(上)以及Dubbo分层架构之服务注册中心层的源码分析(下)这两篇文章，我们知道，服务先由注册中心层调用rpc层导出服务之后再注册到注册中心。

从本篇文章中，我们知道，服务在RPC层的导出将根据协议创建Server，以Dubbo协议为例，最终会创建一个NettyServer。所以，整个服务导出流程如下图所示。

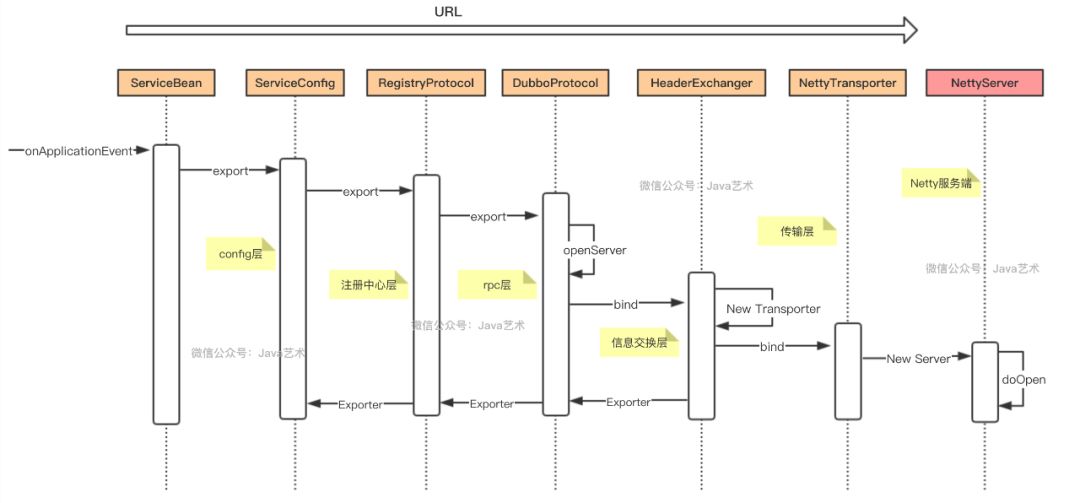

服务导出总体流程图

整个服务的导出过程都是由dubbo.URL将配置层、注册中心层、RPC层、信息交换层、传输层串起来的。当前，还有一些细节没有分析到。

以 dubbo2.7.2版本源码中的demo为例，我们先屏蔽底层的信息交换层和传输层的调用过程逻辑，从rpc层开始分析，当服务端接收到一个请求时RPC层是怎么找到DemoService服务并调用的，以及响应过程。

以Debug方式启动demo的服务提供者，再启动服务消费者，在DubboProtocol的requestHandler字段的reply方法中下一个断点，当接收到消费端的请求时，将会停在这个断点。下面分析为什么会停在这个断点。

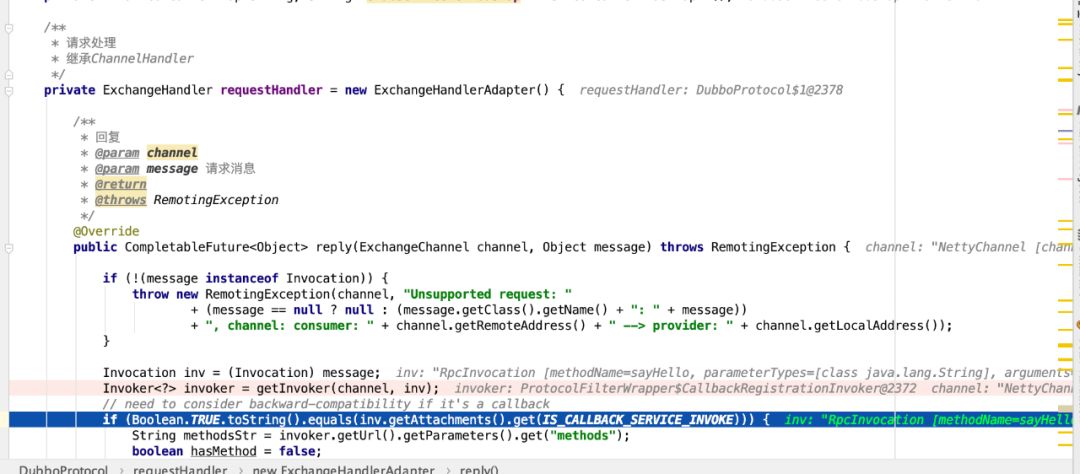

DubboProtocol类的requestHandler字段

前面分析的，在DubboProtocol的createServer方法中，调用Exchangers的bind方法时传入了一个requestHandler，正是断点停在的ExchangeHandler。这个ExchangeHandler的reply方法将是服务端处理请求的RPC层入口。

Exchangers.bind(url, requestHandler)

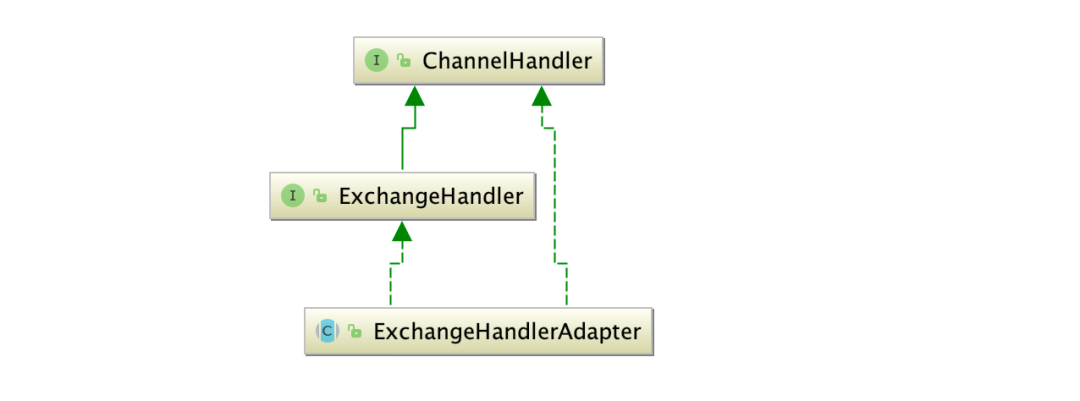

这个requestHandler是一个匿名内部类，类型为ExchangeHandlerAdapter，实现了ExchangeHandler接口，ExchangeHandler又是继承ChannelHandler的，所以这个requestHandler会被注册到Netty的pipline中，但不是直接注册到netty的，因为此ChannelHandler并非Netty的Handler，而是dubbo抽象传输层的ChannelHandler。

每个ChannelHandler的实现类都是继承ChannelHandlerDelegate，即实现委托模式。所以每ChannelHandler中都持有前一个ChannelHandler。每New一个ChannelHandler都要传入一个ChannelHandler，所以就构成了一条链。

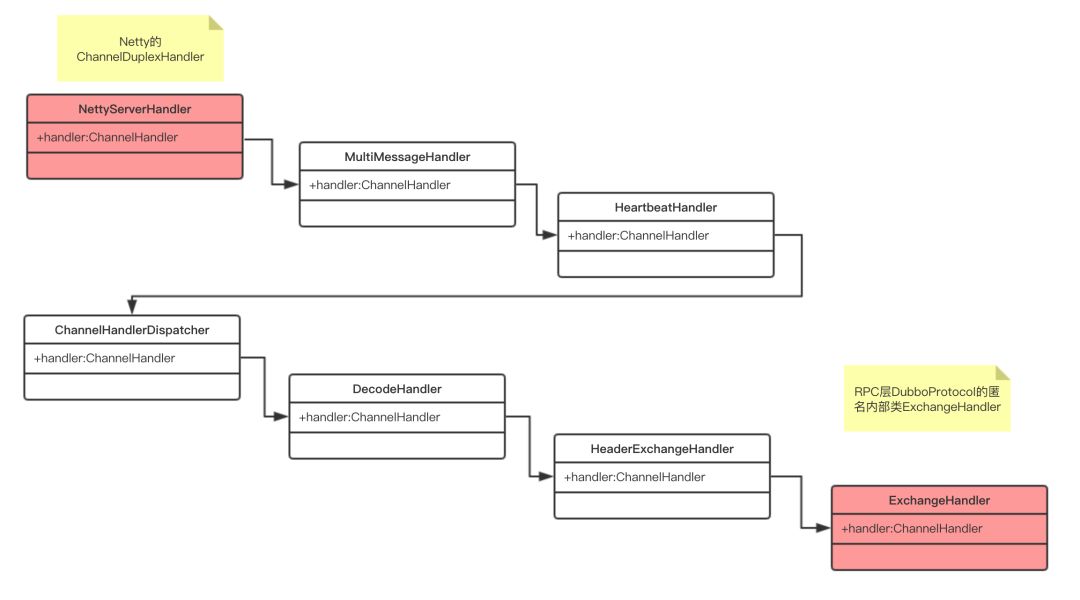

ChannelHandler链

在Netty接收到消息时，先调用最顶层的NettyServerHandler的channelRead方法，再到Dubbo抽象的ChannelHandler的received方法，最后一层层往下传递处理。先是解码器DecodeHandler，再到信息交换层处理器HeaderExchangeHandler。在信息交换层中改变调用方式，调用ExchangeHandler的reply(回复)方法，交给RPC层处理请求。

public interface ExchangeHandler extends ChannelHandler, TelnetHandler {
    CompletableFuture<Object> reply(ExchangeChannel channel,
            Object request) throws RemotingException;
}

reply方法的第二个参数类型为Request。可以理解为Servlet的doPost方法接收的HttpServletRequest，包装客户端请求的全部参数信息。如请求id、版本号、请求元数据描述。关于请求元数据描述有必要解析下。

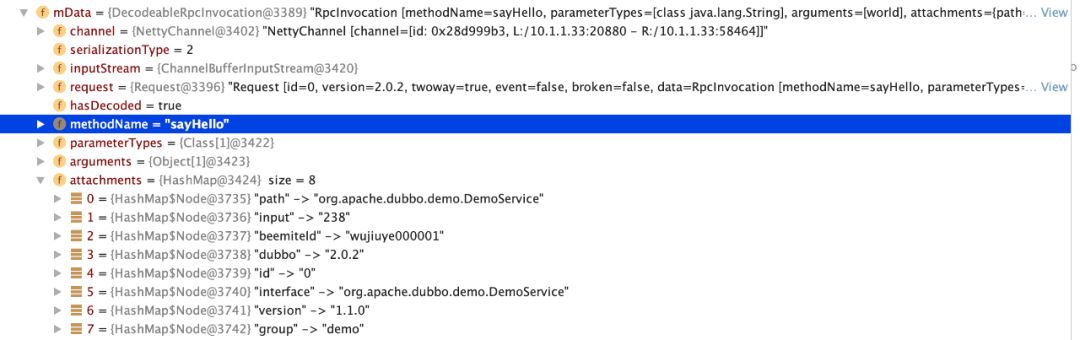

请求元数据描述类型为RpcInvocation（org.apache.dubbo.rpc.Invocation）。Invocation字段包括：序列化标志（决定使用哪个序列化协议，比如2就是hession2）、远程调用的方法名(sayHello)、方法参数类型(String)，调用传递的参数(hello)。请求附带的参数：请求路径（dubbo协议为接口名），dubbo版本、接口名、接口版本、分组等。

我们继续从断点开始分析，先看reply方法的前两行代码。

Invocation inv = (Invocation) message;
Invoker<?> invoker = getInvoker(channel, inv);

经过上面的分析，我们知道，message的类型为Invocation，且是由消费端发送过来的。第二行代码就是将Invocation转为Invoker，因为Invoker才是调用目标方法的入口，就像Spring MVC的HandlerMethod。

Invoker<?> getInvoker(Channel channel, Invocation inv) throws RemotingException {
        ........
        // serviceKey=分组/接口名:版本号:端口号
   String serviceKey = serviceKey(port, path, inv.getAttachments().get(VERSION_KEY), inv.getAttachments().get(GROUP_KEY));
   DubboExporter<?> exporter = (DubboExporter<?>) exporterMap.get(serviceKey);
   return exporter.getInvoker();
}

getInvoker方法的代码是不是很眼熟？在服务导出时根据ip、端口号、接口版本、分组拼接成一个key，并将Invoker封装成Exporter缓存到exporterMap中，现在只是从缓存中拿出来用而已。Spring MVC的HandlerMethod也是用一个Map容易缓存的，key为路径，value为HandlerMethod，没什么区别。

最后又从Exporter中拿到Invoker，此Invoker是什么呢？首先这是一个被层层包装的Invoker，既有代理，也有委托，我们只关心它最初是什么样的。因为不管是代理还是委托，最后都会调用到最初始的那个Invoker。那Dubbo层层封装的目的是什么？稍后分析。

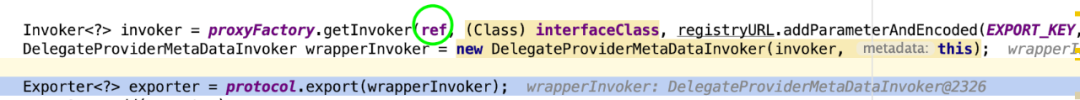

还记得图中这几行代码吗，前两篇文章才分析的。在配置层ServiceConfig的doExportUrlsFor1Protocol方法中。而图中的圈圈ref就是DemoService的实现类DemoServiceImpl的实例。

回到requestHandler的reply方法，继续往下分析，我先简化下reply的代码。

@Override
public CompletableFuture<Object> reply(ExchangeChannel channel, Object message) throws RemotingException {
    // 请求消息
    Invocation inv = (Invocation) message;
    // 获取Invoker
    Invoker<?> invoker = getInvoker(channel, inv);
    // 请求上下文设置客户端ip地址，不关心这个
    RpcContext.getContext().setRemoteAddress(channel.getRemoteAddress());
    // 调用服务，获取响应结果
    Result result = invoker.invoke(inv);
    return result.completionFuture().thenApply(Function.identity());
}

简化代码后好看多了，reply变得简单了，就是根据请求消息获取到Invoker，调用Invoker处理请求并获取结果，最后返回给客户端，只是返回的逻辑涉及到底层，此处不再深入分析。

接收到客户端的请求消息类型解包后是一个Request，而reply方法的第二个参数message类型是Invocation，这是在信息交换层HeaderExchangeHandler中转换的，Invocation是从Request中获取的，即getDate方法。

我们接着看invoker.invoke(inv)的整个调用链。回过头去跟踪下整个服务导出的链路，看看最初的Invoker是什么类型，以及都经过了多少层包装。

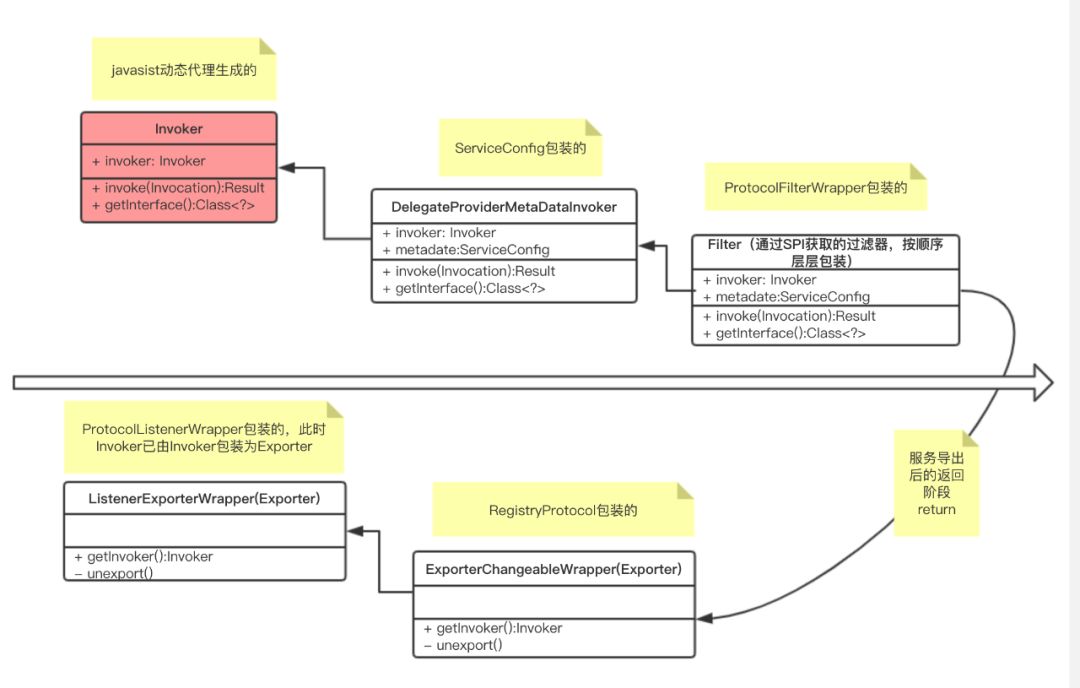

Invoker包装链

如图所示。Invoker首先是由代理工厂创建的，DemoServiceImpl的代理类。先是经过配置层ServiceConfig的包装，变为DelegateProviderMetaDataInvoker；图中还漏了一个注册中心层包装的InvokerDelegate，不是很重要；再经过过滤器层的包装，变成Filter，至于经过多少个过滤器的包装就得看配置了。

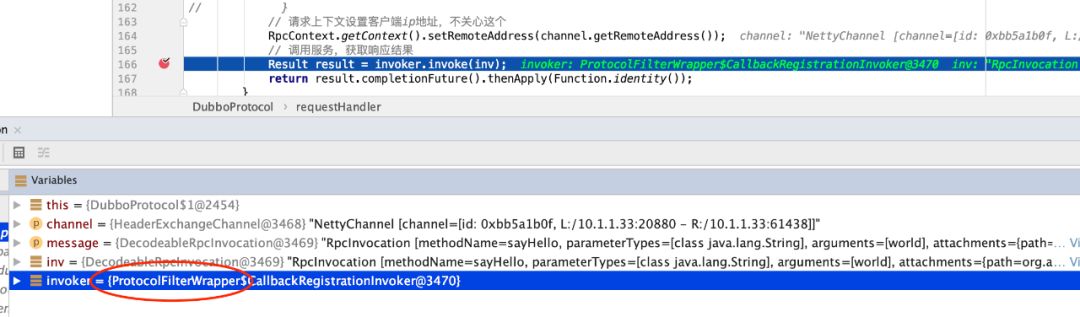

因此，DubboProtocol的requestHandler的reply方法中拿到的invoker是经过过滤器层ProtocolFilterWrapper包装的。

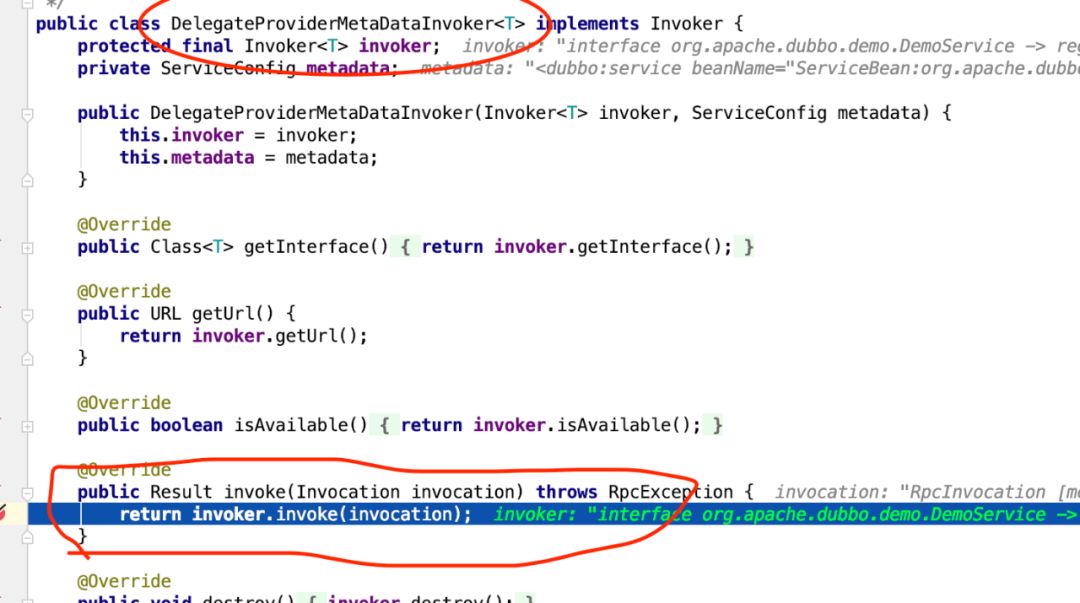

分析到这，你应该知道过滤器是怎么起作用了吧。请求先是经过过滤器处理，如果过滤器都不过滤请求，会先到配置层包装的DelegateProviderMetaDataInvoker。跳过过滤器，直接在DelegateProviderMetaDataInvoker的invoker方法中下断点。

也没啥处理的，继续往回走，但是往回走就下不了断点了，因为是javasist动态生成的代码，所以我们要看的就是动态代理工厂给我们生成的代理类的代码。这得借助一些工具。

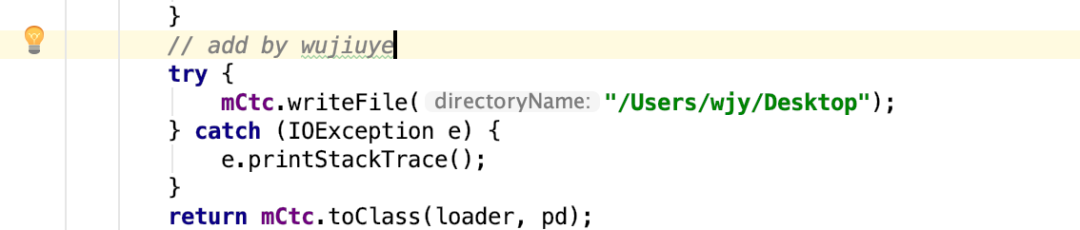

在org.apache.dubbo.common.bytecode.ClassGenerator的toClass方法中加入如下代码，将生成的类字节码输出到一个路径下，再通过反编译工具查看。当然，你要是能从乱糟糟的javassist拼接的字符串看出是驴是马，我也不说什么了。

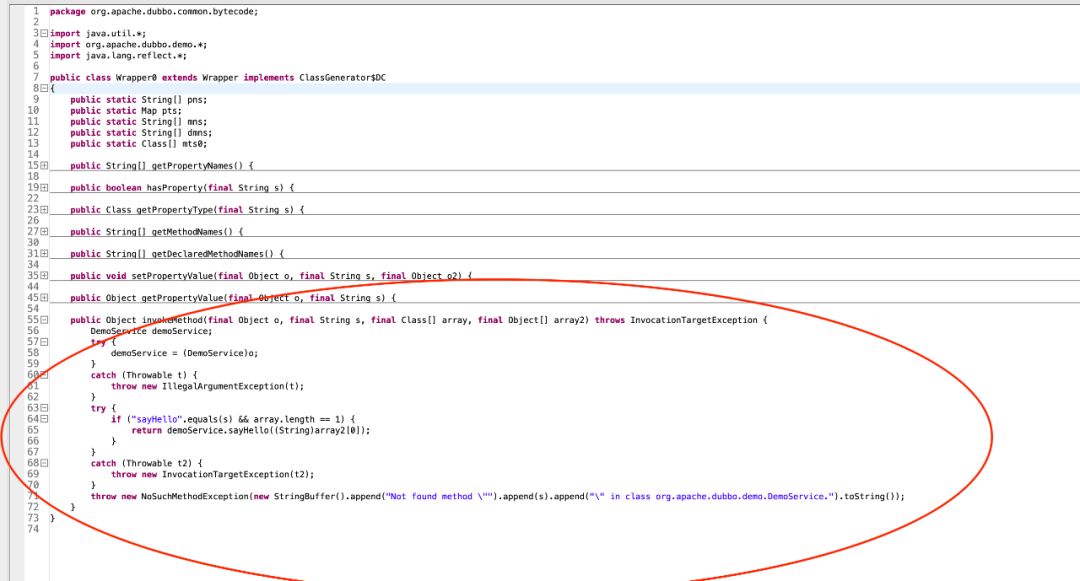

使用一个反编译工具打开class文件，我用的是Luyten这个工具。

生成代理类之后还会包装一层代理，将调用Invoker的invoker方法转为调用动态代理类的invokerMethod方法。具体代码看AbstractInvoker这个类。

@Override
    public <T> Invoker<T> getInvoker(T proxy, Class<T> type, URL url) {
        // 动态代理包装DemoServiceImpl
        final Wrapper wrapper = Wrapper.getWrapper(proxy.getClass().getName().indexOf('$') < 0 ? proxy.getClass() : type);
        // 再给生成的动态代理类包装一层代理
        return new AbstractProxyInvoker<T>(proxy, type, url) {
            @Override
            protected Object doInvoke(T proxy, String methodName,
                                      Class<?>[] parameterTypes,
                                      Object[] arguments) throws Throwable {
                return wrapper.invokeMethod(proxy, methodName, parameterTypes, arguments);
            }
        };
    }

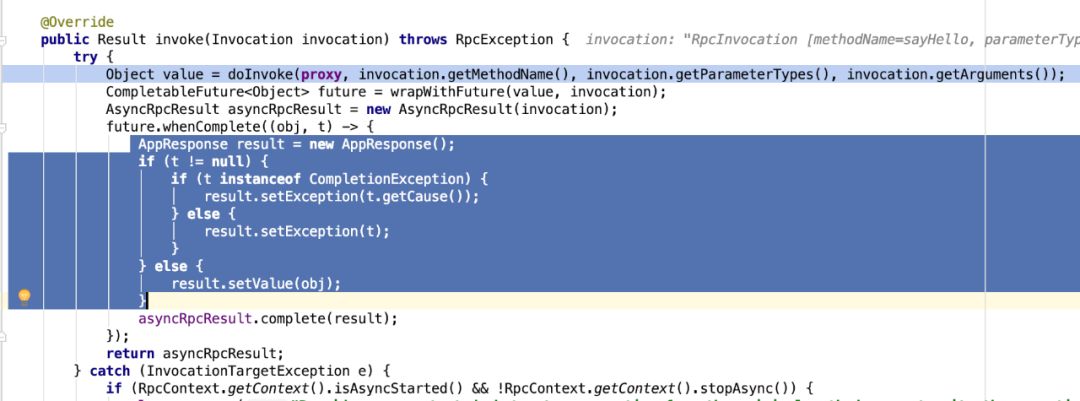

似乎哪里不对？Invoker要求invoke方法返回一个Result，但是javassist生成的动态代理类的invokeMethod方法返回值是一个Object类型，是什么时候转成Result的？invokeMethod是由AbstractProxyInvoker的doInvoker方法调用的，所以将Object包装为Result就是在AbstractProxyInvoker的invoker方法中实现的。

到这，整个方法的调用流程就都清楚了。你知道过滤器是什么时候被调用了吗？你知道熔断器为什么基于过滤器实现了吗？但要知道处理请求的线程调度，以及为何线程池满了抛出rpc远程调用异常，这些还需要继续深入信息交换层和传输层才能找到答案。
