工具人身边有位来自凡尔赛的朋友，每当工具人掏出东方赢家APP，血淋林地割肉时，凡尔赛人都会低调秀出他1000元入手的茅台，显摆他教科书般的择时能力。

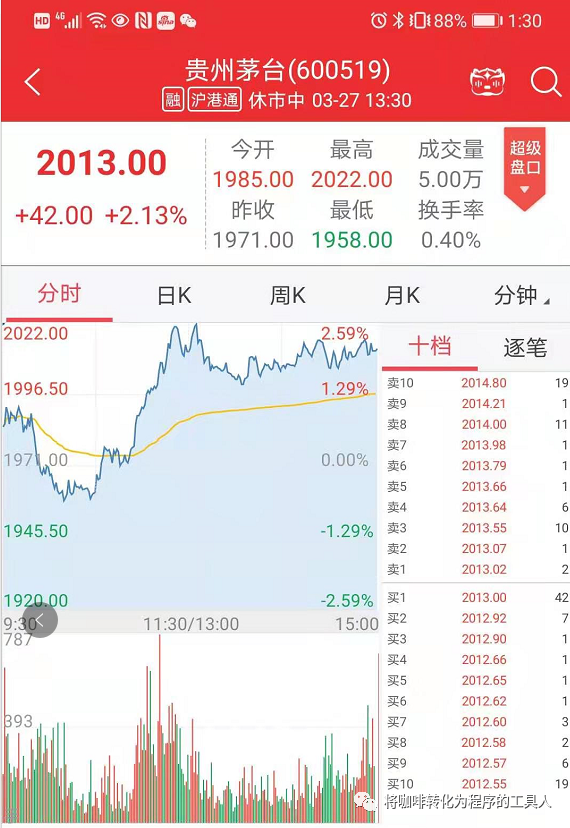

以上截图来自东方赢家APP

于是工具人卧薪尝胆，学习使用Flink-CEP来捕捉震荡市场的个股异动。

首先，我们构造一个股票事件对象，并假设一种异动模式V形反转：股价先下跌10%后上涨20%。

public class Launch {


    public static class StockEvent {
        String stockCode;
        long timestamp;
        Double price;


        public StockEvent(String stockCode, long timestamp, Double price) {
            this.stockCode = stockCode;
            this.timestamp = timestamp;
            this.price = price;
        }
    ....
}

接下里我们模拟行情事件：

public class Launch {
    ....
    public static void main(String[] args) throws Exception {


        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);
        env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);


        DataStream<StockEvent> source = env.fromElements(
                new StockEvent("600519.SH", 1616761570000L, 100.00),
                new StockEvent("600519.SH", 1616761590000L, 95.00),
                new StockEvent("600519.SH", 1616761630000L, 89.00),
                new StockEvent("600519.SH", 1616761690000L, 122.00),
                new StockEvent("600519.SH", 1616761770000L, 99.00),
                new StockEvent("600519.SH", 1616761830000L, 121.00)


        ).assignTimestampsAndWatermarks(new BoundedOutOfOrdernessTimestampExtractor<StockEvent>(Time.milliseconds(500L)) {
            @Override
            public long extractTimestamp(StockEvent stockEvent) {
                return stockEvent.getTimestamp();
            }
        }).keyBy(new KeySelector<StockEvent, Object>() {
            @Override
            public Object getKey(StockEvent value) throws Exception {
                return value.getStockCode();
            }
        });


        // 逻辑处理代码
        result.print();
        env.execute("execute cep");
   }
}

然后我们编写异动模型处理逻辑：

OutputTag<StockEvent> orderTimeoutOutput = new OutputTag<StockEvent>("orderTimeout") {};
Pattern<StockEvent, StockEvent> pattern = Pattern.<StockEvent>
    begin("base")
    .followedByAny("bottom")
    .where(new IterativeCondition<StockEvent>() {
        @Override
        public boolean filter(StockEvent value, Context<StockEvent> ctx) throws Exception {
            Iterable<StockEvent> baseEvents = ctx.getEventsForPattern("base");
            Iterator<StockEvent> it = baseEvents.iterator();
            while (it.hasNext()) {
                StockEvent e = it.next();
                if ((e.getPrice() - value.getPrice())  e.getPrice() > 0.1) {
                    return true;
                }
            }
                        return false;
         }
     })
     .followedByAny("movement")
     .where(new IterativeCondition<StockEvent>() {
          @Override
          public boolean filter(StockEvent value, Context<StockEvent> ctx) throws Exception {
              Iterable<StockEvent> lastEvents = ctx.getEventsForPattern("bottom");
              Iterator<StockEvent> it = lastEvents.iterator();
              while (it.hasNext()) {
                  StockEvent e = it.next();
                  if ((value.getPrice() - e.getPrice())  e.getPrice() > 0.2) {
                      return true;
                  }
              }
              return false;
           }
      })
      .within(Time.minutes(6));
      PatternStream<StockEvent> patternStream = CEP.pattern(source, pattern);
      SingleOutputStreamOperator<MovementResult> result = patternStream.select(orderTimeoutOutput, new PatternTimeoutFunction<StockEvent, StockEvent>() {
            @Override
            public StockEvent timeout(Map<String, List<StockEvent>> map, long l) throws Exception {
                return map.get("base").get(0);
            }
        }, new PatternSelectFunction<StockEvent, MovementResult>() {
            @Override
            public MovementResult select(Map<String, List<StockEvent>> map) throws Exception {
                MovementResult res = new MovementResult(map.get("base").get(0).getPrice(), map.get("bottom").get(0).getPrice(), map.get("movement").get(0).getPrice());
                return res;
            }
        });
});

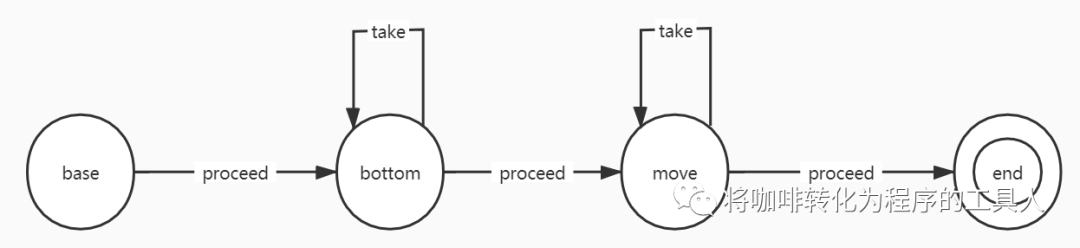

以上代码中，我们构建了一个非确定有限自动机，它的状态变迁过程大致如下：

Flink CEP中具有如下几种状态转移元语：

take：消费输入事件，存入缓存，并保持当前状态；
ignore：忽略输入事件，不存入缓存，并保持当前状态；
proceed：感知输入事件，转移到下一个状态，同时保留该事件给下一个状态处理。

对于不断流入的事件，Flink会根据它是否符合条件，来决定它是否被记录进缓存。大致有如下几种选择策略：

strict（严格连续）：严格按顺序选择所有符合条件的事件，途中不能出现不符合条件的事件。对应Flink-CEP API中的Pattern.next()/notNext()；
skip till next match（宽松连续）：按顺序选择所有符合条件的事件，而途中不符合条件的事件被忽略，对应Flink-CEP API中的Pattern.followedBy()/notFollowedBy()。
skip till any match（可变宽松连续）：在skip till next match的基础上，还允许忽略一些符合条件的事件，以尽量延长匹配序列的长度，对应Flink-CEP API中的Pattern.followedByAny()。

最终我们可以获得异动结果：

MovementResult{basePrice=100.0, bottomPrice=89.0, movementPrice=122.0}
MovementResult{basePrice=100.0, bottomPrice=89.0, movementPrice=121.0}
MovementResult{basePrice=122.0, bottomPrice=99.0, movementPrice=121.0}

但问题随之而来，每个输入的行情事件，它可能是一次异动过程的开头，同样也可能是一次异动中间的某个状态，更可能只是某个宽松连续事件中的一个。这些情况都需要被记录在Flink的缓存中，以便后续观察。在这种无界流的情况下，如果对每个匹配序列都是独立存储，那内存的开销会几何式的上升，那Flink是如何应对这个问题的呢？

欲知后事如何？请听下回分解！
