题目分析
作为NCRE三级网络技术考试中综合题的第二道题目，根据往年真题出现形式可以归纳为两种题型：
路由器相关配置，比如路由器POS接口配置、lookback接口配置、路由器DHCP配置、OSPF动态路由协议配置和静态路由的配置等； 交换机相关配置，比如VLAN的建立与删除、VLAN Trunk的配置、VTP配置等。
占用分值15分，综合难度程度：★★★★
路由器配置题型分析（题目较多）
1.bandwidth 题型
bandwidth <带宽>
单位为Kbps,1Gpbs = 1000Mpbs = 1000 000Kbps
设置POS接口端口速率。通常题干中指出使用的网络带宽，转换填入即可。
真题题型

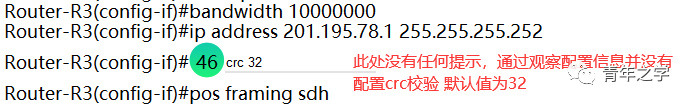

2.CRC题型
crc <32/16>
默认为32.
设置POS物理端口数据帧的CRC校验位数（16/32位）。通常考题中会让填写crc关键字。
真题题型
3.Pos framing 题型
pos framing <sdh/sonet>
设置POS物理端口的帧类型。通常题干中会指出某种帧格式，直接填入即可。注意部分考题会让同时填写framing关键字。
真题题型

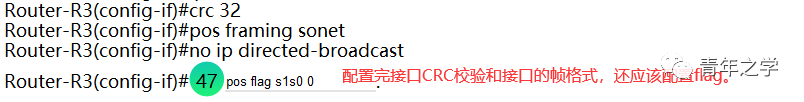

4.Pos flag题型
pos flag <s1s0 2>/<s1s0 0>
设置POS物理端口的数据帧格式中的flag值。根据题干中指出的帧格式填入相应的标志：
SDH帧格式=》s1s0 2SONET帧格式=》s1s0 0
真题题型
5.IP address 题型
题型一
未配置lookback接口时：
ip address <交换机管理地址> <子网掩码>
真题题型
题型二
配置lookback接口时：
ip address <接口的IP地址> <255.255.255.255>
真题题型
6.IP Route 题型
题型一
对于题目阴影区边缘路由器求其IP Route：
IP Route 0.0.0.0 0.0.0.0 <下一跳路由器IP地址>
真题题型
题型二
对于阴影区外路由器求其IP Route：
IP Route <阴影区IP地址> <阴影区子网掩码> <下一跳路由器IP地址>
注意：
1.不同地址间需用空格分隔；
2.路由器R1、R2的下一跳路由器为R3，R3的下一跳路由器为R4；R4的下一跳路由器也为R3。
3.阴影区IP地址需要阴影区边缘路由器地址聚合后的IP地址，子网掩码为聚合后IP地址的子网掩码。
真题题型
7.Network 题型
题型一
在OSPF下设置network：
network <子网IP地址> <子网反子网掩码> area 0
真题题型
题型二
在DHCP下设置network:
network <地址池地址> <地址池正子网掩码>
需要区分是在那种模式下设置network，应填写合适的子网掩码。
真题题型
8.Area题型
area <区域号> range <子网IP地址> <子网正子网掩码>
以上两种题型同时出现，反子网掩码就是将正子网掩码的二进制表示0/1相反即可。
真题题型
9.Lease 题型
lease <天> [时] [分]
根据题干中指出的租用时间填写即可。
注意：天不可以省略，不足一天应填写0。
真题题型
10.Router ospf题型
router ospf <进程号>
考题通常一般让填写router ospf关键词，填空出现在network命令前。
真题题型
11.excluded-address题型
ip dhcp excluded-address <low address> [high address]
此类型题目考察排除不用于动态分配的地址的设置。
需要注意low address不可省略，high address可省略。
两个地址之间需要用空格分隔。
部分题目需要填写excluded-address关键词。
真题题型
12.建立IP地址池题型
ip dhcp pool <地址池名>
通常题干中会指出地址池名，直接填入即可。
真题题型
13.配置默认网关题型
default-router <缺省网关地址>
通常题干中会指出缺省网关地址，直接填入即可。
真题题型
14.域名服务器题型
dns-server address <主地址> <辅地址>
通常题干中会指出相应地址，直接填入即可。
真题题型
15.打开端口题型
no shutdown
16.配置异步串行接口题型（题目少）
async default ip address <接口地址>
通常题目需要填写default ip address关键词。注意单词之间空格

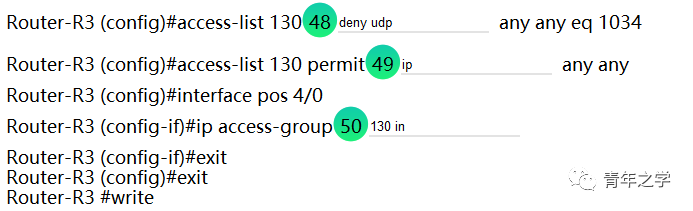

17.访问控制列表配置（题目少）
交换机配置题型分析（题目较少）
1.enable题型
此类型题目出现在交换机配置中，通常位于第一空。进入VLAN配置之前，要输入enable
命令，进入配置模式。
真题题型
2.VLAN的建立与删除
Switch-3528命令格式:
建立：
vlan <vlan_ID> name <vlan_name>
Switch-3528-TEST (vlan)#vlan 100 name vlanwork
(建立VLAN 100 ，名称为vlanwork)
删除：
no vlan <vlan_ID>
Switch-6509命令格式:
set vlan <vlan ID> name <vlan_name>
Switch-6509-TEST> (enable) set vlan 100 name vlan100
(建立VLAN 100，名称为vlan100)
删除：
clear vlan <vlan_ID>
真题题型
3.为交换机端口分配VLAN
Switch-3528命令格式:
switchport access vlan <vlan num>
Switch-3528-TEST (config-if)# switchport access vlan 100
(将端口f0/1划分到VLAN 100中)
Switch-3528-TEST (config-if)#
真题题型
Switch-6509命令格式:
set vlan <vlan_num> <mod/port>。
Switch-6509-TEST> (enable) set vlan 100 0/1
(将端口0/1划分到VLAN 100中)
Switch-6509-TEST>(enable)
4.VLAN Trunk的配置
Switch-3528命令格式:
步骤—:进入交换机端口配置模式。
Switch-3528-TEST#configure terminal
Switch-3528-TEST(config)#int fo/24
Switch-3528-TEST(config-if)#
步骤二:配置VLAN Trunk模式。
Switch-3528-TEST(config-if)# switchport mode trunk
Switch-3528-TEST (config-if)#
真题题型
封装VLAN协议。
Switch-3528-TEST (config-if)#switchport trunk encapsulation dotlq
(配置VLAN Trunk的封装模式为802.1q)
set trunk <交换机连接路由器端口号> on <vlan协议名>
其中在VLAN协议中最具代表性的VLAN协议有ISL和IEEE 802.1Q。ISL是Cisco交换机内部链路的一个VLAN协议，它仅适用于Cisco设备。IEEE 802.1Q俗称“Dot One Q"(dot1q)，是经IEEE认证的VLAN协议，它是一个国际标准。
真题题型
配置允许中继的VLAN。
Switch-3528命令格式:
Switch-3528-TEST (config-if)#switchport trunk allowed vlan 1,10/(1-10)
(允许VLAN 1和VLAN 10通过此Trunk通路)
Switch-3528-TEST (config-if)#switchport trunk allowed vlan except 11-20
真题题型
Switch-6509命令格式:
配置VLAN Trunk模式，封装VLAN协议。
命令格式:
set trunk<mod/port> <mode><type>
Switch-6509-TEST>(enable)set trunk 1/24 on dotlq
(配置VLAN Trunk模式，封装VLAN协议)
真题题型
设置允许中继的VLAN。
Switch-6509命令格式: (常考)
(enable)set trunk <交换机连接路由器端口号> vlan <VLAN ID>
Switch-6509-TEST> (enable) set trunk 1/24 vlan 11-20
(在端口1/24的允许VLAN列表中添加11~20号vlan)
真题题型
5.VTP配置
Switch-6509命令格式:
设置VTP域名
(enable)set vtp domain pku #设置VTP域名为pku
真题题型
设置VTP工作模式
(enable) set vtp mode VTP工作模式
# 工作模式：
# 1.server 维护该VTP域内的所有VLAN信息列表，可以建立、删除和修改VLAN。
# 2.client 同步学习VTP Server的VLAN信息列表，不可以建立、删除和修改VLAN。
# 3.transparent 不参与VTP工作，不同步学习VTP Server的VLAN信息列表，可以建立、删除和修改VLAN。
真题题型
