【第3期】BMIDE部署时候服务器概要表(Server Profile)下拉列表为空

前言

在导入一个客户的BMIDE工程到我安装的OOTB环境，部署时候发现部署界面中"服务器概要表(Server Profile)"下拉列表是空的，最后通过排查发现可以通过一些配置解决这个问题。

问题

导入的一个BMIDE工程，部署时候出现服务器概要表为空情况

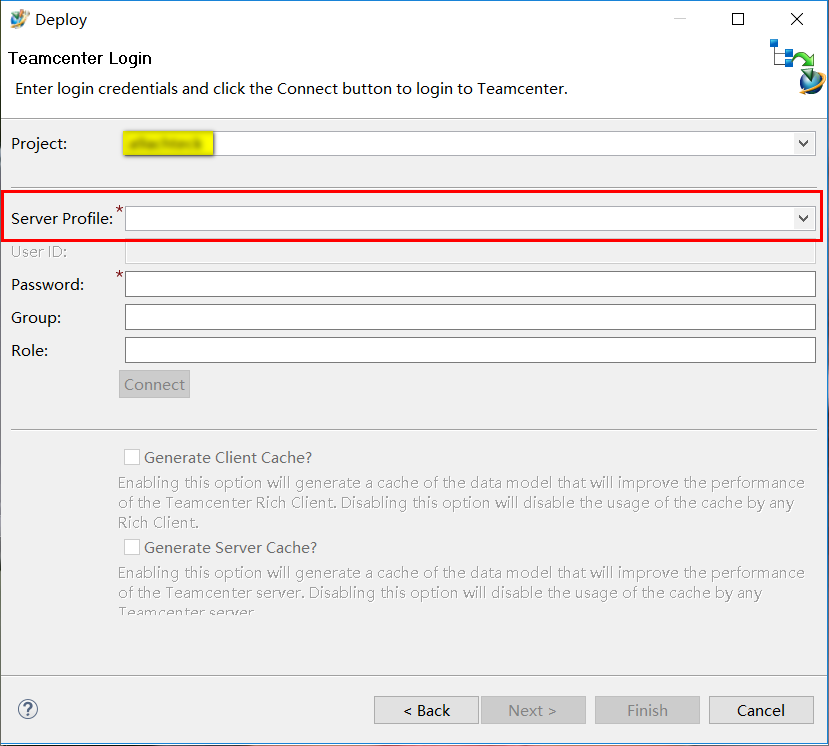

图1：服务器概要表为空（英文）

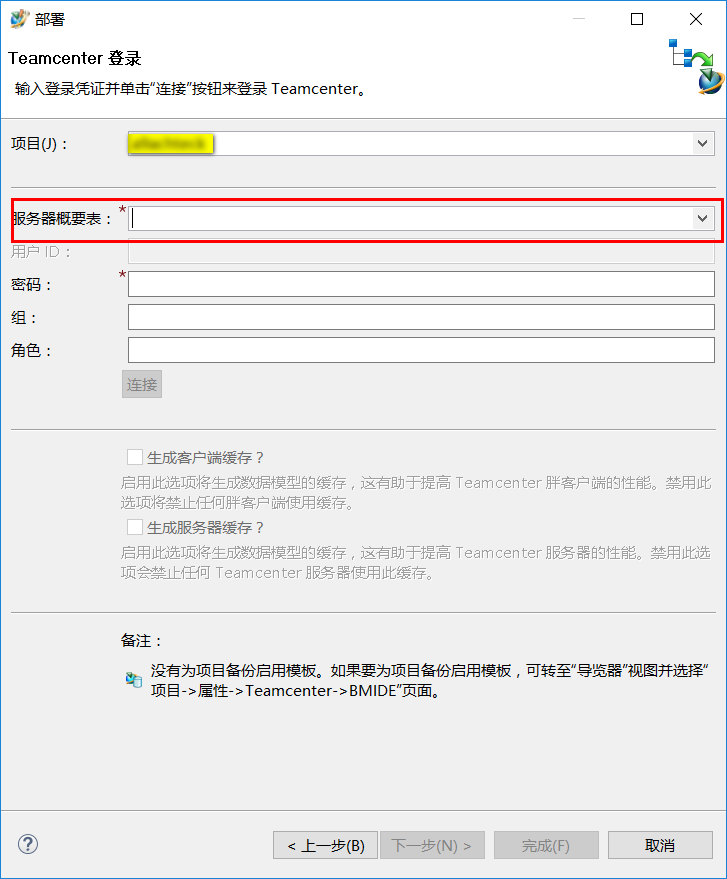

图2：服务器概要表为空（中文）

分析

因为这个工程是基于四层的BMIDE，而我当前OOTB系统是基于两层的，应该是这个导致了服务器概要表信息不显示

解决

这种情况解决有两种方法

方法一：手动添加服务器概要表

1.BMIDE中Windows -> Preferences，点击左边Teamcenter下面的Server Connection Profiles，点击Add

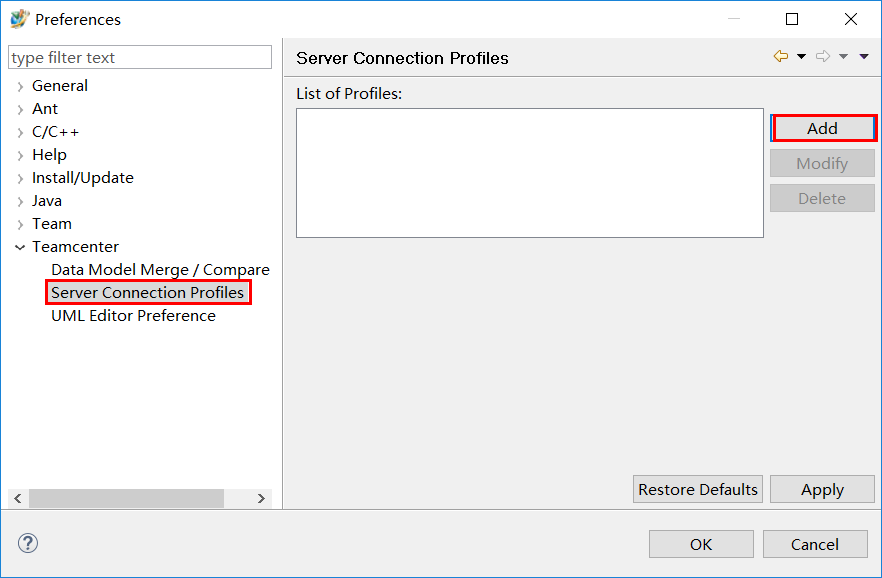

图3：Preferences界面中选则Server Connection Profiles

2.输入当前环境的服务器概要表信息后(这时候Protocols是可选的)，点击Finish，点击Ok

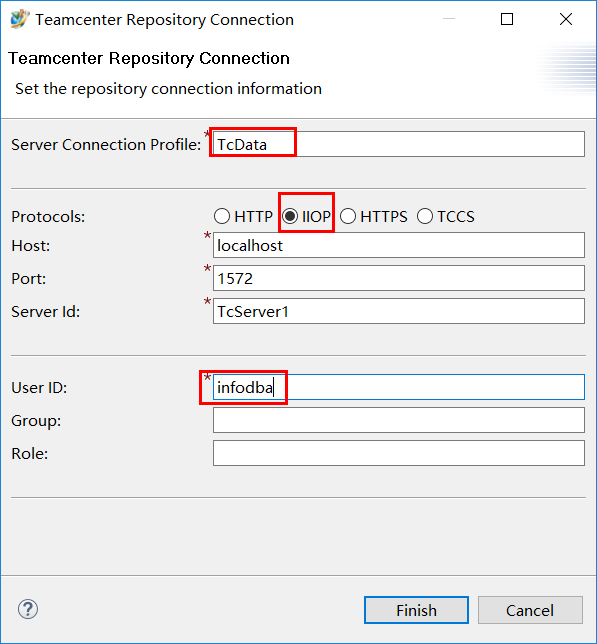

图4：手动添加服务器概要表

3.再次点击部署时候，概要表将正确显示出来

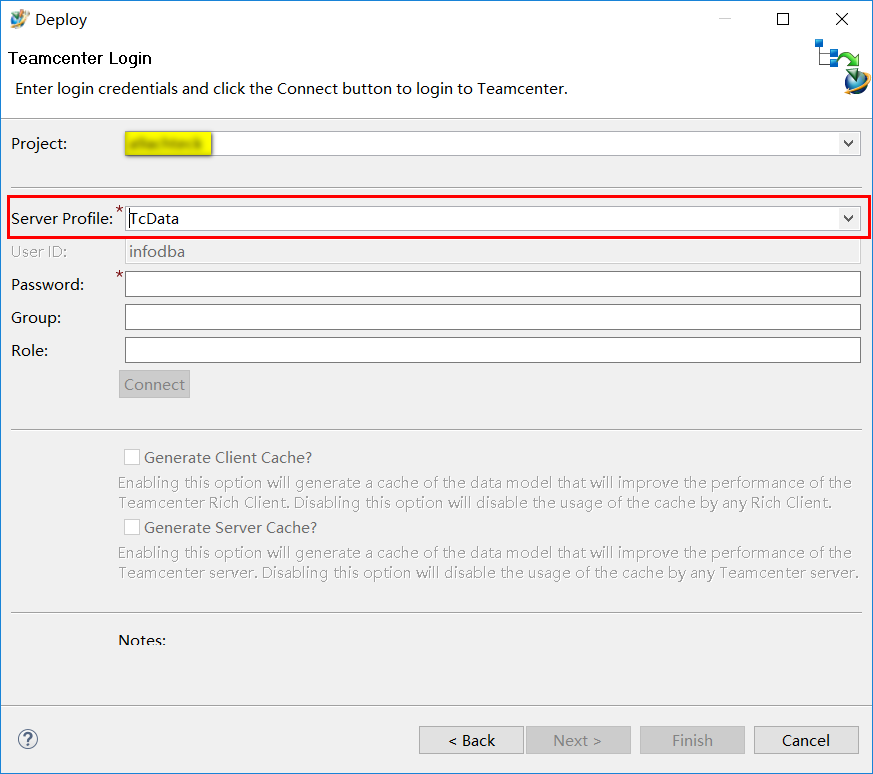

图5：添加服务器概要表后部署界面

注意：

这种方式有时候部署依然会报错，可以通过先2层客户端登录系统，让tao中iiop登录成功了，然后再借用2层启动的tao来部署bmide，workaround方式解决这个问题

方法二：修改bmide.bat文件(推荐)

该问题可能是因为装Teamcenter时候设置错误或者安装错误导致%TC_ROOT%\bmide\client\bmide.bat中的IIOP_SERVER_PATH设置错误导致的，因此只要修改为正确的IIOP_SERVER_PATH地址就可以。

错误的IIOP_SERVER_PATH

@echo off
setlocal
title Teamcenter Business Modeler IDE
if not defined TC_ROOT set TC_ROOT=C:\Siemens\Teamcenter12
REM 错误的IIOP_SERVER_PATH配置
if not defined IIOP_SERVER_PATH set IIOP_SERVER_PATH=~your_iiopserver_dir~
if not defined HTTP_SERVER_PATH set HTTP_SERVER_PATH=~your_httpserver_dir~
if exist "%TC_ROOT%\install\tem_init.bat" call "%TC_ROOT%\install\tem_init.bat"

修改正确后的IIOP_SERVER_PATH

@echo off
setlocal
title Teamcenter Business Modeler IDE
if not defined TC_ROOT set TC_ROOT=C:\Siemens\Teamcenter12
REM 正确的IIOP_SERVER_PATH配置
if not defined IIOP_SERVER_PATH set IIOP_SERVER_PATH=C:\Siemens\Teamcenter12\iiopservers
if not defined HTTP_SERVER_PATH set HTTP_SERVER_PATH=~your_httpserver_dir~
if exist "%TC_ROOT%\install\tem_init.bat" call "%TC_ROOT%\install\tem_init.bat"

重启BMIDE再次部署，服务器概要表将正确显示，(这时候在服务器概要表配置界面中的Protocols是不可选的)

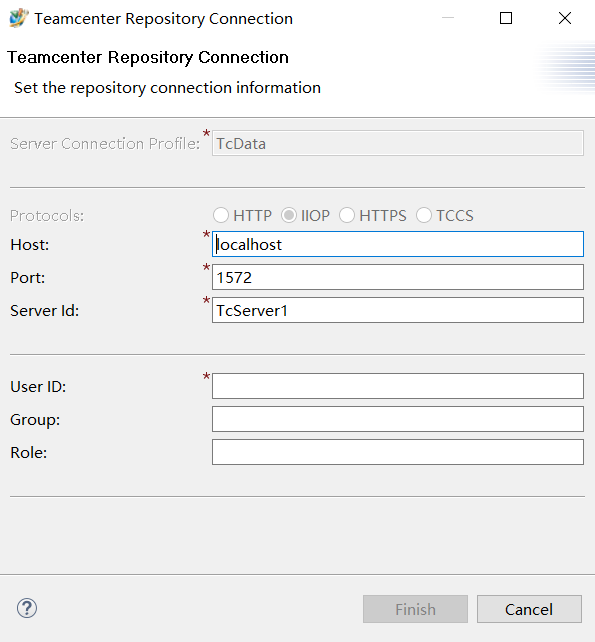

图6：通过修改bmide.bat方式的服务器概要表Protocols是不可编辑的
