FSE 2021丨Onion：云系统中事件日志识别方案

TL;DR

论文中提出一种自动化解决方案 「Onion」 来精确高效地定位故障日志，首先指出定位故障日志的三个标准：一致性、影响性、双向差异，然后提出一种新颖的日志聚合方法 「log clique」 可以同时满足这三种标准。为了得到 log clique 论文中提出了一种事件感知的 log 表示和聚类技术，然后对 clique 进行对比分析来识别事件日志。实验部分在标注好的日志数据集中验证了 Onion 的性能，可以达到 0.95 F1-score 并且可以在分钟级内处理百万条日志，应用在真实场景微软云系统中已定性定量证实 Onion 的有效性。

Algorithm/Model

首先介绍下论文中提出的名词概念：

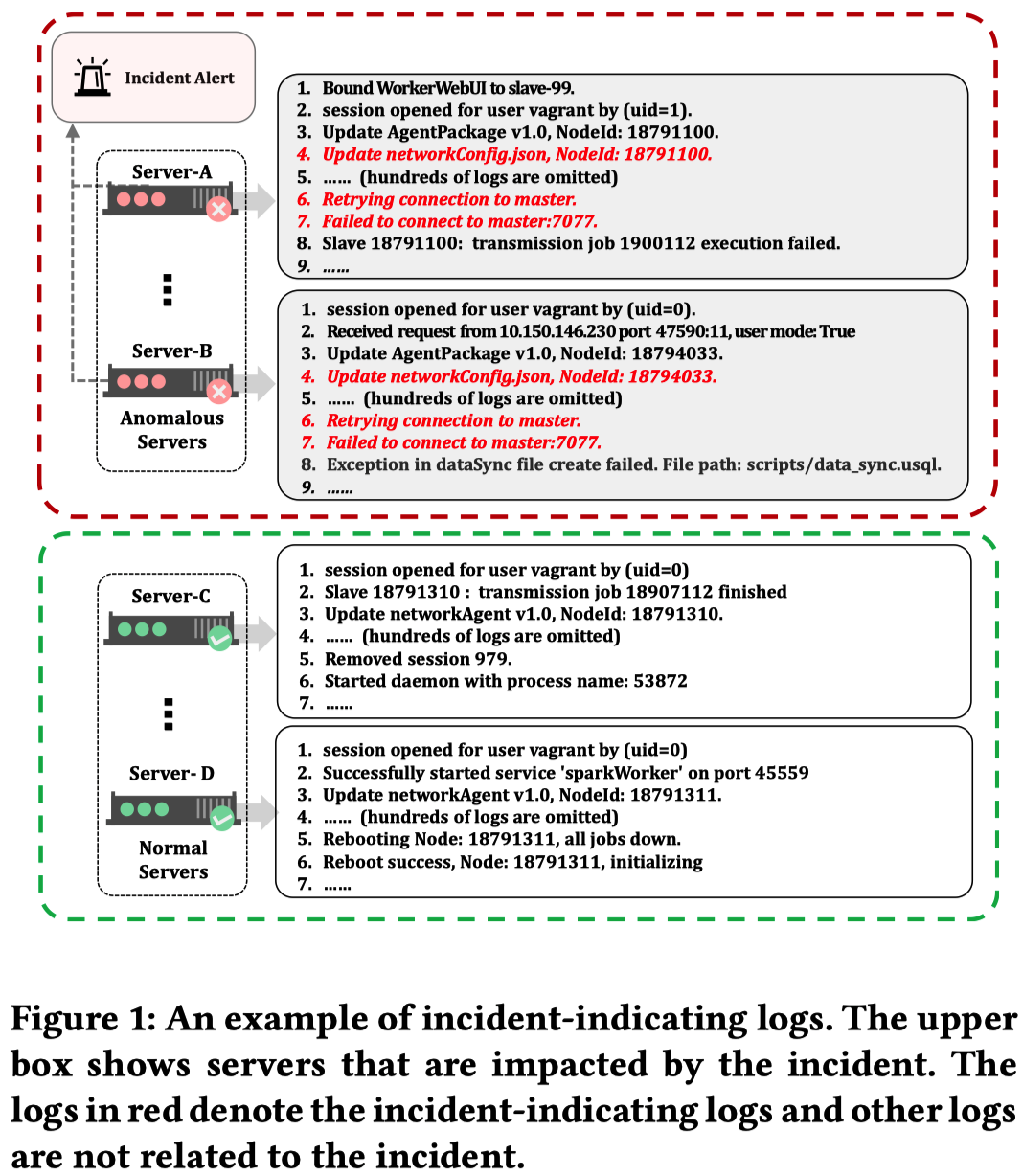

「incident-indicating logs」：指受事件影响的不同服务器日志其所描述的是同一系统事件。如下图所示

「incident-indicating logs」 定位的三个原则：

• 一致性（Consistency）：incident-indicating logs 表示跨受事件影响的服务器的一致系统事件。
• 影响性（Impact）：incident-indicating logs 所表示的一致事件应该分布在大多数异常服务器上。
• 双向差异（Bilateral-Difference）：incident-indicating logs 在异常服务器中较为常见而在正常服务器中较少。

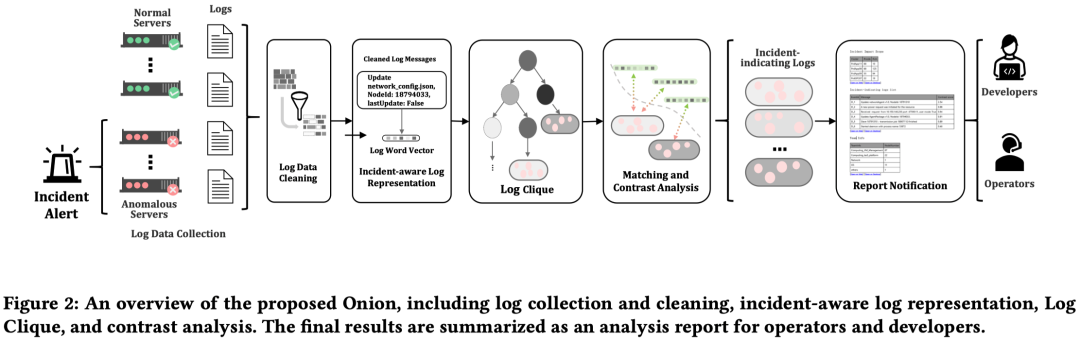

综上所述的问题及其原则，论文提出的解决方案 Onion 框架如下图所示：

主要包含以下四步：

• Log Collection and Cleaning：日志收集处理
• 为了保证告警前后日志的可比性，采取定制化策略来选择正常服务器日志，即选择同一集群或者相同功能组的服务器日志作为对比。
• 保留大部分原始日志，利用正则表达式去除部分无用符号。
• Incident-Aware Log Representation：事件感知日志表示
• Log Clique：日志聚类
• Matching and Contrast Analysis：匹配对比分析

详细学习下后三步方法。

事件感知日志表示

考虑日志中部分关键字更加能体现异常状态。

假设所有日志 组成词汇字典 , 主要目标是将每条日志 转为向量表示 。

每个维度的词汇值计算考虑到两方面：

• 词频（Term Frequency）：词在日志 中的出现率。
• 词重（Term Importance），分为两方面：
• 同时出现在异常日志中的词重要；
• 同时出现在正常/异常日志中的词不重要；

考虑上述两个方面论文中提出 Term-Importance 来度量不同词的重要性，首先计算异常服务器 中词覆盖率，如下

其中 表示异常服务器数量， 表示第 个异常服务器的日志。 表示正常服务器中词覆盖率。然后定义词重如下所示

其中 通常取 1，然后综合考虑 TF + TI 来表示词向量的值

日志聚类

考虑 incident-indicating logs 的三个准则，论文中提出新的聚类方法 log clique，主要包含两步：

• Progressive Clustering

  对于异常服务器 日志的日志向量采用传统聚类方法（层次聚类或者 K-means）分成组作为树中节点，然后定义 Popularity Ratio 来度量每个节点中日志的影响程度。

  其中 表示第 个异常服务器的词向量，指示函数

  遍历聚类树中的节点，设定阈值 。如果树节点满足 (1) (2) 无子节点或子节点 作为一个 log clique。

• Downward-Closure Based Pruning

  上述层次聚类过程效率低下，因此论文中采用剪枝策略来提高效率。主要想法是 Popularity Ratio 低于阈值 不再拆分聚类。

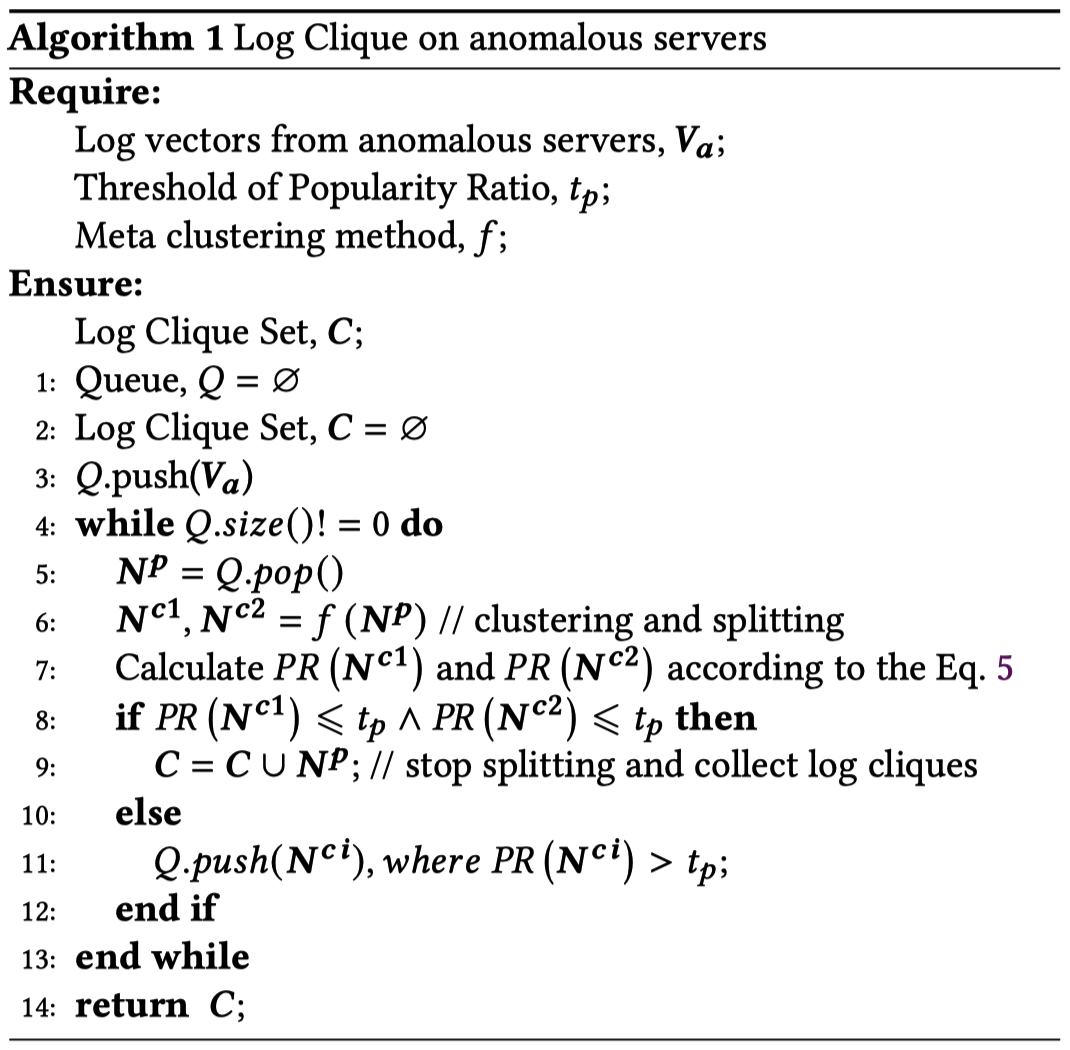

整体日志聚类算法如下所示：

匹配对比分析

「匹配」

log cliques 可能仍包含正常服务器日志，因此需要对比正常/异常服务器中的 cliques 来去除正常的日志。

首先定义 log 向量 与 clique 间的距离为其与簇中心 的距离，定义类半径 为 与其最边缘 log vector 距离。

定义簇 包含的正常日志集合为

然后就直接将 clique 中包含的正常日志删除。

「对比」

定义 Contrast Score 来度量双边差异性，

然后选择 score 大于 的 log cliques 作为 incident-indicating logs。

Experiments

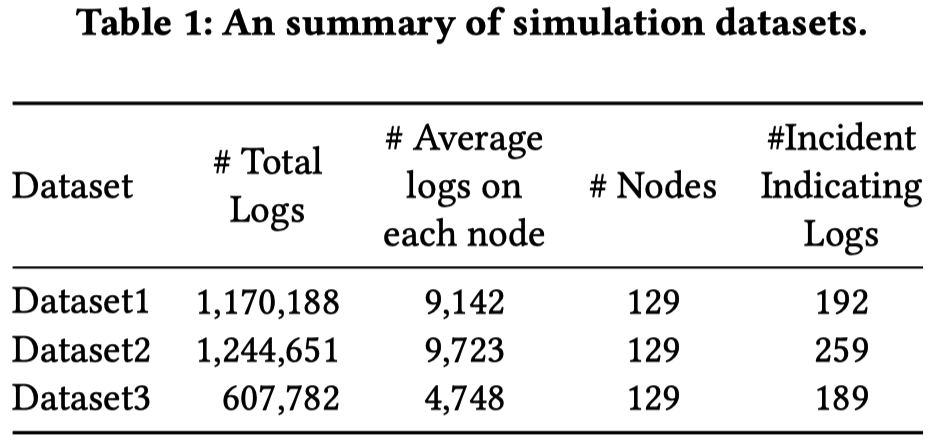

实验部分采用了三种类型的日志数据进行测试，数据集统计如下

实验准确率如下所示：

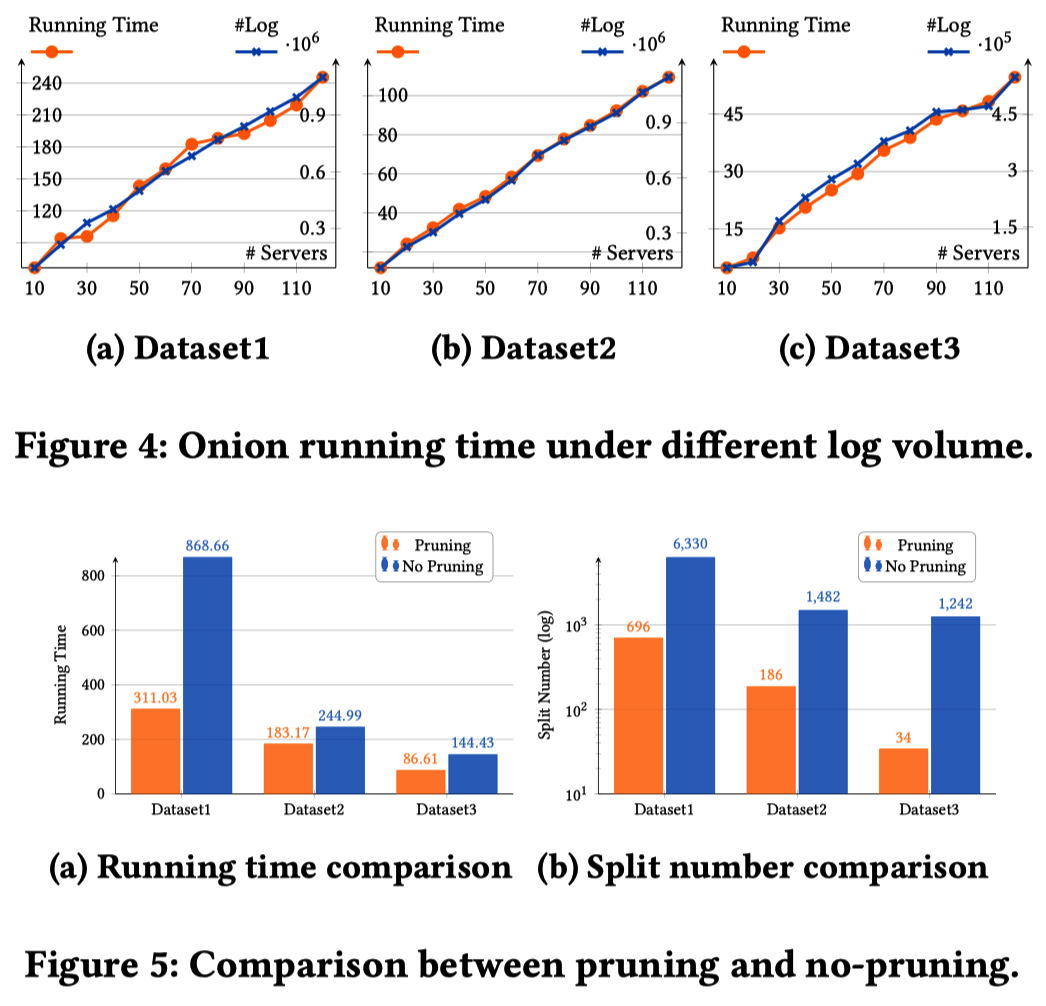

Onion 性能如下所示：
