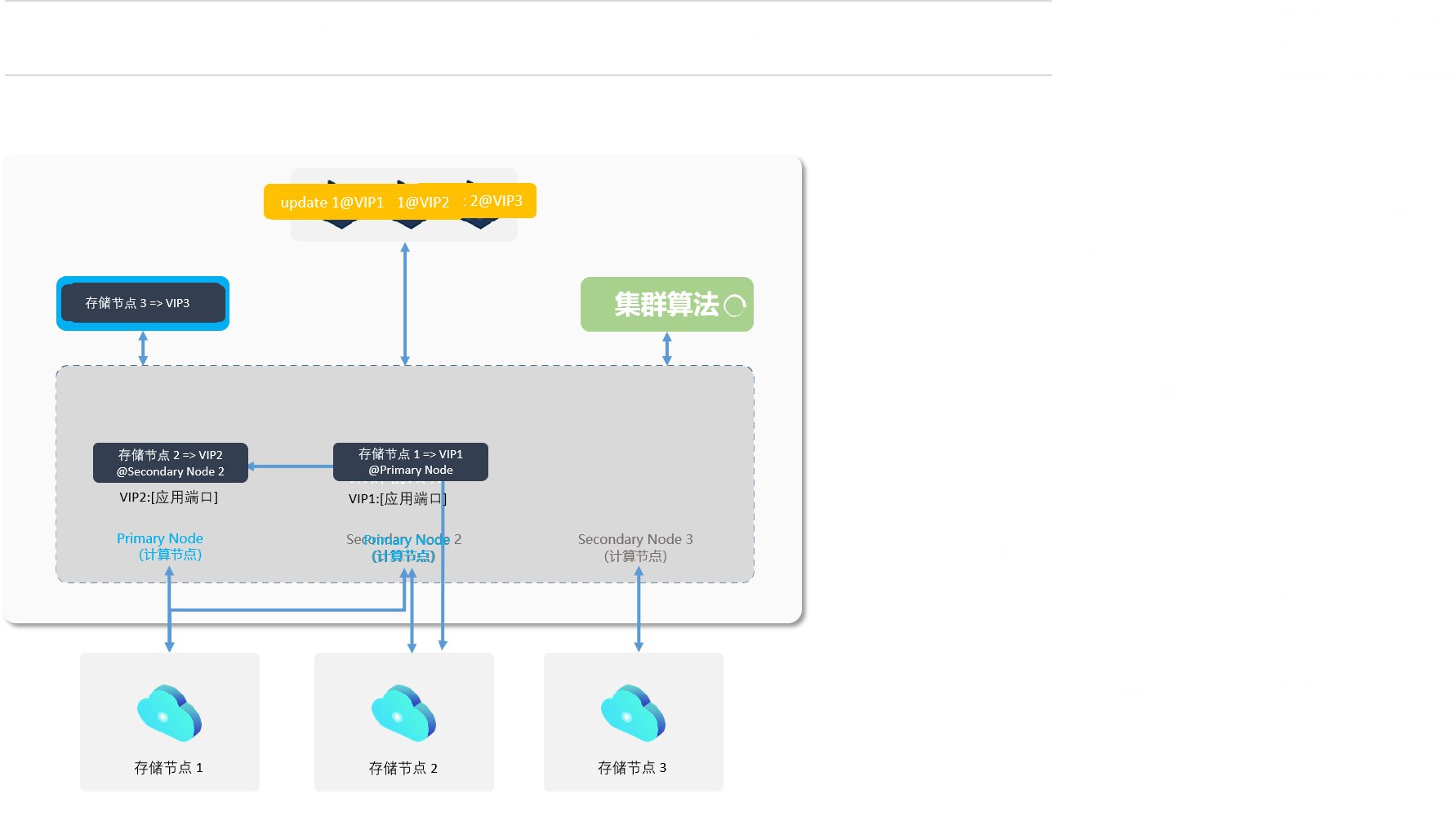

关系型云数据库的计算节点Cluster模式高可用(HotDB Cloud)

1）计算节点集群内部选主，产生Primary Node/Secondary Node2/Secondary Node3（计算节点），分别为他们绑定RDS实例的VIP地址
2）Management 为存储节点1/存储节点2/存储节点3点分配访问RDS实例的VIP地址
3）Secondary Node 2（计算节点）故障，集群发现后，将其移除，由Primary Node （计算节点）自动故障转移及自动绑定VIP2到Primary Node （计算节点）上，绑定成功后，通知Management，将通过Primary Node （计算节点）访问存储节点2
4） Secondary Node 2（计算节点）恢复正常和自动加入集群
5） Primary Node （计算节点）故障，集群发现后，由Secondary Nodes重新选举，选主成功后，绑定VIP，通知Management，将通过新的Primary Node （计算节点）访问存储节点1

关系型云数据库的存储节点高可用(HotDB Cloud)

1） Active HCS（主计算节点） 通过UPDATE算法检测Active Master/Standby Master（主存储节点/备存储节点）正常工作
2）Active HCS（主计算节点）检测到Active Master（主存储节点）故障或服务器宕机
3）Active HCS（主计算节点）会HOLD住SQL指令，Standby Master（备存储节点）进行主备存储节点追平、主备存储节点切换完成后； Active HCS（主计算节点）解除HOLD，下发指令并得到响应结果
