前言
最近一段时间，一直在和PostgreSQL国际社区合作开发透明数据加密（Transparent data encryption），研究了一些密码学相关的知识，并利用这些知识和数据库相结合。本系列共分为3篇文章，前两篇分别介绍了加密算法和密钥管理（关注文末二维码，往期文章不迷路）。本文是最后一篇，将介绍PG中的TDE。
一、什么是透明数据加密
透明数据加密，从字面上来说，可以分为三部分，数据，加密，透明。数据，这里不用过多解释，用户需要保护的明文数据。加密，相信大家也清楚，信息安全一直伴随着世界的发展，加密是信息安全的一种重要手段，常用加密方法目前可以分为流密码加密、分组加密以及公钥加密3种。透明，指的是用户无感知，这是对加密行为的描述。
一般涉及到加密码学相关话题时，我们首先要清楚面对的安全威胁是什么？

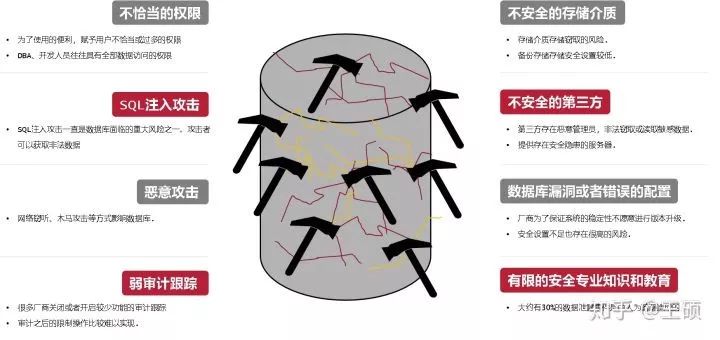

二、当前数据库数据面临的威胁模型
不恰当的权限 很多应用或者软件在使用过程中，往往因为使用的便利，将不必要的权限赋予用户；其次，未及时清理无效的用户（比如，离职员工），同样会造成信息的泄露。大多数应用软件不会对于DBA和开发人员进行过多的限制，这同样有数据丢失的风险。权限赋予策略、三权分立或者数据库审计都是有效防范此类威胁的重要手段。
SQL注入攻击 SQL注入攻击一直是数据库面临的重大风险之一。随着B/S模式应用开发的发展，使用这种模式编写应用程序的程序员也越来越多。但是由于程序员的水平及经验也参差不齐，相当大一部分程序员在编写代码的时候，没有对用户输入数据的合法性进行判断，使应用程序存在安全隐患。用户可以提交一段数据库查询代码，根据程序返回的结果，获得某些他想得知的数据。合理的软件架构设计以及合法的SQL审计，是防范此类威胁的有效方法。
恶意攻击 攻击者可以通过网络窃听、木马攻击等方式影响数据库，造成数据丢失风险。很多厂商往往会因为性能或者资源等原因，没有开启网络传输加密，从而造成数据窃听风险。其次，恶意攻击者可以通过木马病毒等措施，感染合法用户设备，从而窃取数据，造成数据丢失。提高安全措施，比如开启防火墙，开启网络传输加密等，其次加强数据库审计可以方法此类威胁。
弱审计跟踪 由于资源的消耗、性能的下降，很多厂商关闭或者开启较少功能的审计跟踪，这会导致恶意的管理员对于数据的非法侵入。其次，由于审计之后的限制操作比较难以实现，比如对于DBA和非法侵入就难以区分，从而导致审计之后的操作难以防御攻击。网络设备审计是目前最有效的审计方案。
不安全的存储介质 存储介质存储窃取的风险，其次备份存储存储安全设置较低的因素，这都会造成数据丢失。提高物理介质的保护，加密用户数据，加强所有数据存储的安全设置能够防范此类威胁。
不安全的第三方 随着云时代以及5G的到来，更多的厂商将数据存储到云端。这其实存在第三方信任问题。如果第三方存在恶意管理员，非法窃取或读取敏感数据；或者提供存在安全隐患的服务器，这都会造成数据丢失。选择可信任的第三方，加密用户数据，可以避免不安全的第三方威胁。
数据库漏洞或者错误的配置 随着现代数据库软件的功能增多，复杂的程序很可能会存在安全漏洞，而且很多厂商为了保证系统的稳定性不愿意进行版本升级，同样数据面临很大的泄露风险。其次，安全设置不足也存在很高的风险。这里的安全配置不仅仅指的是数据库层面，操作系统层面也需要加强安全配置。定期修复数据库漏洞，加强安全配置。
有限的安全专业知识和教育 据统计，大约有30%的数据泄露事件是由人为疏漏造成的，所以安全教育同样需要加强。定期进行安全专业知识讲座，提高安全防范意识。
综上所述，目前数据加密能够应对的威胁有有不安全的存储介质，不安全的第三方。而我们知道数据库不仅需要安全因素的考量，同时需要兼顾性能、稳定、易用的因素。那么如何设计数据加密？
三、加密等级

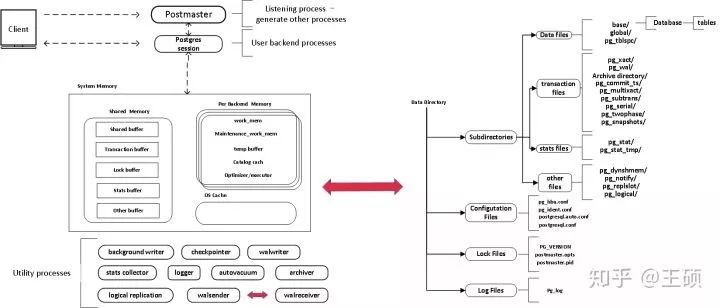

首先我们回顾一下PostgreSQL整体架构：
通过整体架构来看，我们可以将加密分为6个等级。从上图可以看到，客户端和服务端进行交互，用户数据自客户端起，由服务端接收，并写入到服务端缓存中，再刷入到磁盘内。而PostgreSQL存储物理结构为：集群-->表空间-->数据库-->关系对象。由此我们可以将数据库分为6个层级进行加密，分别是，客户端加密，服务端加密，集簇级加密，表空间级加密，数据库级加密以及表级或对象级加密。下面对这6个层级进行分别阐述：
客户端加密，由用户生成密钥，对字段进行加密；
优点：在某种程度上能够防范DBA以及开发人员；加密粒度小，加密数据量可控。现有的加密插件pgcrypto可以客户端的数据加密功能。
缺点：使用成本较高，需要调整现有应用系统，对数据插入语句进行修改；其次由于从数据生成开始加密，等于是缓存级加密，性能较差，索引无法使用。
服务端加密，建立加密类型，对字段进行加密；
优点：使用成本相对于客户端加密较低，仅需要对数据库进行调整，无需修改应用程序，加密粒度小，加密数据量可控。
缺点，同样是缓存级加密，性能较差，索引无法使用。
集簇级加密，对整个集簇进行加密，初始化时确定集簇是否加密；
优点：架构简单，使用成本低，操作系统缓存级加密（数据缓存刷入、读取磁盘时加解密），性能相对较好；
缺点，加密细粒度大，所有集簇内对象都会加密，会造成性能下降。
表空间级加密，对某一个表空间设置加密属性，所有在加密表空间内都默认加密；
优点：架构简单，使用成本低，操作系统缓存级加密，性能相对较好，加密细粒度降低，能够更好的控制加密数据量，有利于数据加密效率；
缺点：表空间在PostgreSQL的概念不够明确，用户容易误解，其次在备份管理等方面使用成本较高。
数据库级加密，指定某个库为加密库，所有在加密库中的对象默认加密；
优点：架构简单，使用成本低，操作系统缓存级加密，加密细粒度降低，数据加密效率高；
缺点：加密细粒度相对较大。
表级加密或者文件级加密，指定某个对象加密；
优点：架构简单，使用成本低，操作系统缓存级加密，加密细粒度进一步降低，数据加密效率高；
缺点：密钥管理成本较大，开发复杂度较高。其次当需要加密的对象较多时，使用成本较高。
这里解释以下为什么缓存级加密无法建立索引的原因：建立索引的目的是提高数据建索效率，而加密的原因是保护敏感数据。
那么如果我们在缓存级加密，如果建立索引，这里也需要分为两种情况，基于明文建索引或基于密文建索引。
基于明文建索引则需要对明文进行解密，建立索引，后对索引加密，但这样加解密次数过多，会引起性能下降，其次索引本身的顺序也会造成一定的信息泄漏。
基于密文建索引则索引无法有效对数据排序，也就难以起到快速减速的能力。
那如果不对索引加密，则会对数据安全产生影响。

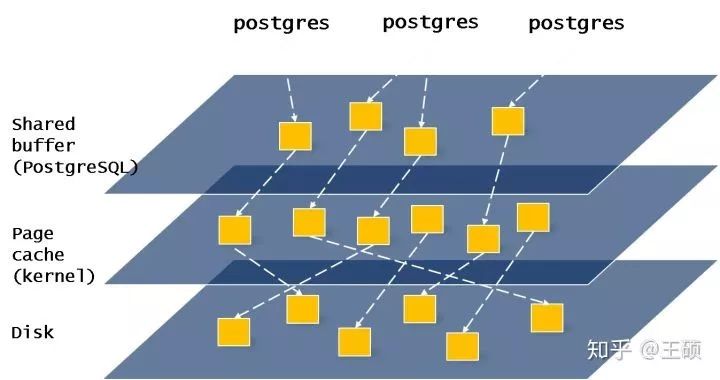

上面提到了缓存级和文件系统级加密，接下来从存储架构上来看：
由上图可知，我们可以分为三个等级，数据库缓存级，操作系统缓存级以及文件系统级：
数据库缓存级加密：上述的等级1、2都是数据写入缓存时已经加密，缓存级加密，数据检索时解密，性能最差；操作系统缓存级：等级3、4、5、6都是在PostgreSQL数据刷写磁盘是加密，数据加载时解密，性能相对较好；文件系统级：数据库自身无法实现，需要使用文件系统加密，数据库不可控。
那对于数据库来说应该如何选择？虽然加密是一种很好的数据安全保护手段，但是如何加入到数据库中还需要进行整体性考虑。在对数据库进行加强时，我们需要考虑：
开发成本
安全性
性能
易用性
社区经过多次讨论，目前由于设计难易度以及开发成本的角度，选择了集簇级加密作为TDE的第一个方案。
我们都知道，常用加密目前主要有流式加密、分组加密、公钥加密三种。在使用加密算法的时候，应注意：
加密方法由两部分构成，密钥以及加密算法。通常我们建议使用国际公开、认证的加密算法。
密钥的保护等同于明文的保护。
如何进行加密我们之前分为两篇文章讲述：加密算法的选择以及密钥的管理。
四、数据库中如何选择加密模式
开发成本：使用openssl自带的加密算法，加密算法开发成本低；其中除ECB外都需要额外的使用向量或计数器，开发成本相当；由于CBC和ECB需要进行填充数据，考虑到WAL流复制过程，不推荐使用。最优选择为CFB，OFB和CTR。 安全性：ECB不予考虑，其他皆可。 性能：由于是在刷写磁盘时进行加解密，那么考虑到读取和写入的并行要求，以及加密算法的性能，CTR mode是最优选择。 易用性：在此不需要考虑。
以上，从各个层面来说，CTR都是最优的加密mode，社区同样选择了CTR mode作为加密模式。
数据库中如何使用CTR mode：
要添加CTR mode到数据库，需要了解CTR的加密过程。 从上面的加解密流程可以知道，CTR加解密时需要4部分共同协作，明/密文，算法，计数器，密钥。
算法本身是调用openssl的CTR mode，所以这里无需开发，只需要熟读openssl的文档即可。
明/密文，根据加密等级的介绍，数据库是将缓存刷入磁盘时进行加密的，也就是说将会对page进行加解密，其大小为8192 bytes，正好是加密块的整数倍；其次在考虑流复制的特殊性，我们也会对recode进行加解密。
计数器，根据NIST的加密算法说明，我们可以知道，这里的计数器不要求强随机，只要是保证不重复即可。其次，计数同样需要保存在数据库中。因此考虑使用page页上的LSN来作为计数器的一部分，（这里要说明的是，LSN是存在重复的可能性。社区目前有人提供一个新的补丁来防止LSN重复的可能），其次使用文件名以及也的顺序作为其中的一部分。以此来保证其唯一性。
密钥，密钥的保护等于密文的保护。所以密钥如何生成、管理是非常重要的。将由下面这个章节进行说明。
五、TDE的密钥管理方法
以上密钥管理方法没有明确不推荐的情况下，都是可以使用的。笔者和国际社区沟通的过程中推荐的是，基于口令的密钥生成，使用KEK存储密钥，Diffie-Hellman密钥交换的方案。
当前国际社区经过多轮讨论后，目前有两种方案：2层密钥管理和3层密钥管理，下面对其进行介绍：
2层密钥管理：

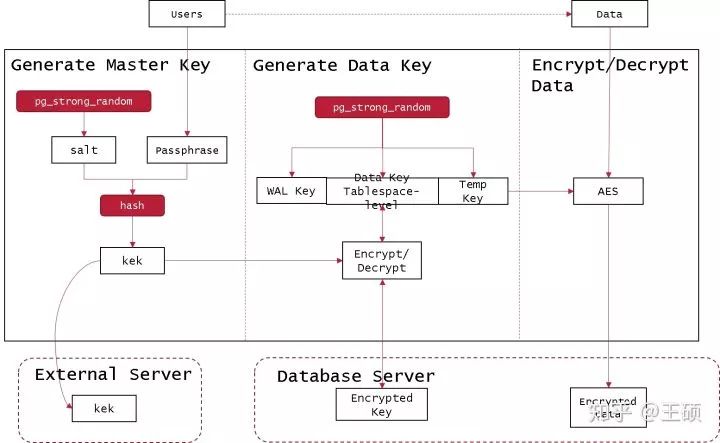

2层密钥管理使用的是，基于口令的密钥生成，使用KEK存储密钥以及使用密钥分配中心3者的结合，架构体系如下图：
这和之前讲到的基于口令的密码很相似，不过数据加密密钥将会存储到数据库服务器，这有别于基于口令的密码存储到外部服务器。
3层密钥管理：

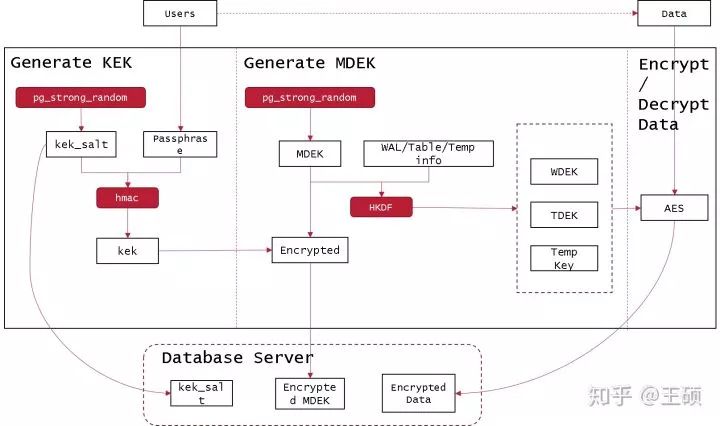

这里使用的是，基于口令的密钥生成，HKDF，使用KEK存储密钥以及使用密钥分配中心4者的结合，架构体系如下图：
用户输入口令；
系统生成随机数，与用户口令进行hash计算，得到密钥加密密钥；
随机数存储至安全处；
系统生成随机数作为MDEK（master data encryption key），存储至安全处；
使用MDEK和加密文件信息得到数据加密密钥；
使用数据加密密钥对数据进行加解密。
目前密钥管理还有一定争议，我个人比较赞同第二种方式，为后期更小加密细粒度做准备。
六、其他数据库TDE方案对比
做任何事情都不是闭门造车，现阶段，很多数据库已经支持了TDE，我们对此进行对比，以此来确定最优的方案：
Oracle
加密等级：Tablespace-level，Column-level
加密算法：AES，3DES
密钥管理：主密钥和数据加密密钥
SQL Servel
加密等级：Database-level
加密算法：AES，3DES
密钥管理：系统密钥，主密钥，系统证书，数据加密密钥
DB2
加密等级：Database-level
加密算法：AES，3DES
密钥管理：主密钥和数据加密密钥
MySQL
加密等级：Tablespace-level，Column-level
加密算法：AES，3DES
密钥管理：OASIS Key Management Interoperability Protocol (KMIP) TC
七、未来的数据安全畅想
现在5G的来临，云时代的来临，我想未来的IT架构，更多的都是基于云的设计。更多的数据存储在云上，那么云厂商如果对用户数据窃取、分析，那都会严重侵犯我们的隐私。之前在威胁模型中也说到的恶意DBA和开发人员，他们往往具有较高的数据库权限，哪怕没有权限，他们如果有读取缓存的方法，那么数据同样会泄露。那么如何保护我们的数据呢？
同态加密：
同态加密（Homomorphic Encryption）是很久以前密码学界就提出来的一个Open Problem。早在1978年，Ron Rivest, Leonard Adleman, 以及Michael L. Dertouzos就以银行为应用背景提出了这个概念。
一般的加密方案关注的都是数据存储安全。即，我要给其他人发个加密的东西，或者要在计算机或者其他服务器上存一个东西，我要对数据进行加密后在发送或者存储。没有密钥的用户，不可能从加密结果中得到有关原始数据的任何信息。只有拥有密钥的用户才能够正确解密，得到原始的内容。我们注意到，这个过程中用户是不能对加密结果做任何操作的，只能进行存储、传输。对加密结果做任何操作，都将会导致错误的解密，甚至解密失败。同态加密方案最有趣的地方在于，其关注的是数据处理安全。同态加密提供了一种对加密数据进行处理的功能。也就是说，其他人可以对加密数据进行处理，但是处理过程不会泄露任何原始内容。同时，拥有密钥的用户对处理过的数据进行解密后，得到的正好是处理后的结果。

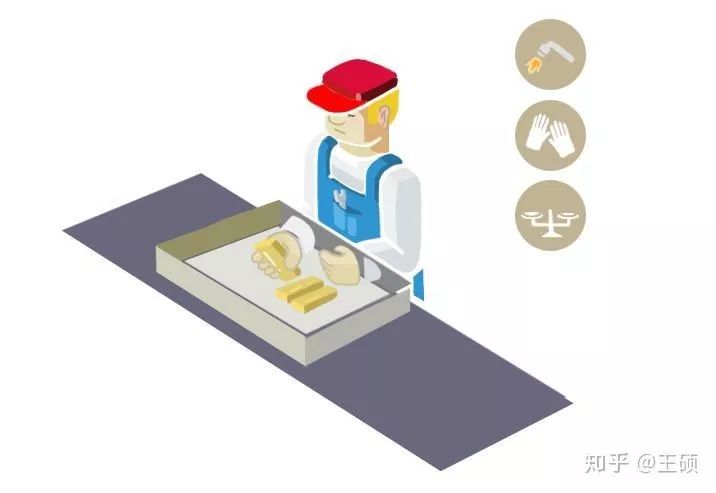

如果不是很理解他的概念，那么我们可以看下图：
同态加密你可以想象，DBA和开发人员或者恶意的云管理员，他们就像是操作工人（攻击者），必须带着手套在加锁的盒子里（加密算法）处理金子，没有钥匙（密钥）打不开，如此，他们是无法窃取金子（数据）的。
那么未来如何使用同态加密呢？

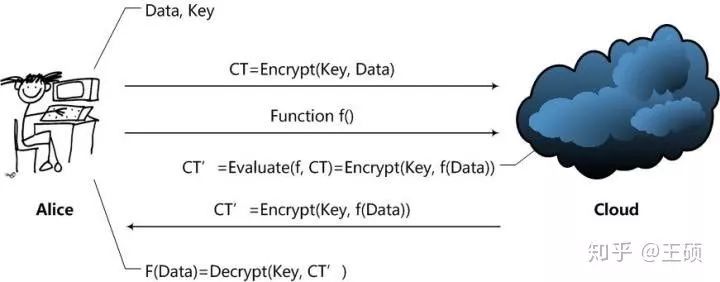

Alice通过Cloud，以Homomorphic Encryption（以下简称HE）处理数据的整个处理过程大致是这样的：
Alice对数据进行加密。并把加密后的数据发送给Cloud；
Alice向Cloud提交数据的处理方法，这里用函数f来表示；
Cloud在函数f下对数据进行处理，并且将处理后的结果发送给Alice；
Alice对数据进行解密，得到结果。
那么为什么现在还没有大规模应用呢？根据IBM团队的研究，直到2016年，该技术都还存在性能瓶颈，巨大的性能开销让人无奈至极。 同态加密的发明者克雷格•金特里(Craig Gentry)带领IBM的研究团队进行了一系列同态加密尝试。最初的时候，同态加密的数据处理速度比明文操作慢“100万亿倍”，后来在16核服务器上执行，速度就提升了200万倍，但还是比明文操作慢很多。因此，IBM继续改进HElib，其发布在GitHub上的最新版就重新实现了同态线性变换，性能得到极大提升，速度加快了15-75倍。国际密码学研究协会的一篇论文中，IBM密码研究团队的谢•哈勒维(Shai Halevi)和纽约大学库朗数学研究所教授维克多•舒普（Victor Shoup，同时供职IBM苏黎世研究实验室）阐述了速度提升的方法。
所以当前同态加密的性能无法满足正常需要，如果商用到数据库层面，我认为还需要密码学家的进一步研究。请大家期待吧。
八、写在最后
以上所有方法都是软件层面的操作，目前关于数据加密其实涌现了很多硬件解决方案，比如FPGA卡加解密，以提高其性能；还有Intel的基于可信执行环境技术（Trusted Execution Environment）的可信计算等等。加密也仅仅是数据库安全的一小部分，更多的内容需要大家的共同努力，也希望在未来能够看到更多的人从事到数据库安全领域当中。
