Matlab-图片导出工具箱-export_fig

      目前，Matlab的图片导出存在以下两个问题：①导出图片质量不高  ②导出的图片和figure中实际所见不一致。

       export_fig是由Yair Altman提供的一款用于将图形从Matlab导出为标准图像和文档格式的工具箱，在MATLAB Central上一直下载量排行第一。该工具箱解决了以上的两个问题，可以完全替代MATLAB的图片导出功能。

       Matlab 2020+版本也可以使用exportgraphics命令！

一.saveas、print、export_fig的对比

       saveas和print会改变图片大小、刻度等，画出的线条都有很明显的锯齿，有白边；而export_fig与figure窗口显示的一致，线条和文字都是经过抗锯齿处理，且裁剪了多余的白边。

二.export_fig的使用

1.基本用法

如果你想最快、最简单的学习该工具箱，使用下面两条命令即可

% 设置figure背景为白色
set(gcf, 'Color', 'w');
% 导出图片,位图每英寸具有500像素
export_fig('E:\test1.png','-r500');

如果你想进一步学习，请看以下情况

%% 语法：export_fig(handle, filename);


% 1.输出一张图片
export_fig('E:\test1.png');


% 2.输出多张图片
for i=1:n
    export_fig(sprintf('E:\图片%d.png', i));
end


% 3.输出figure1的图片
fig=figure(1);
export_fig(fig,'E:\test1.png');


% 4.输出Axes1的图片
% Figure下有Axes1、Axes2
% 适用于多图情况
fig=figure(1);
ax=findobj(fig,'Type','Axes');
export_fig(ax(1),'E:\test1.png')

当然，你也可以改变输出图片的分辨率

% -m2:以屏幕上图形的两倍(以像素为单位)输出
export_fig('E:\test1.png','-m2');
% -r500:输出位图每英寸具有500像素
export_fig('E:\test1.png','-r500');

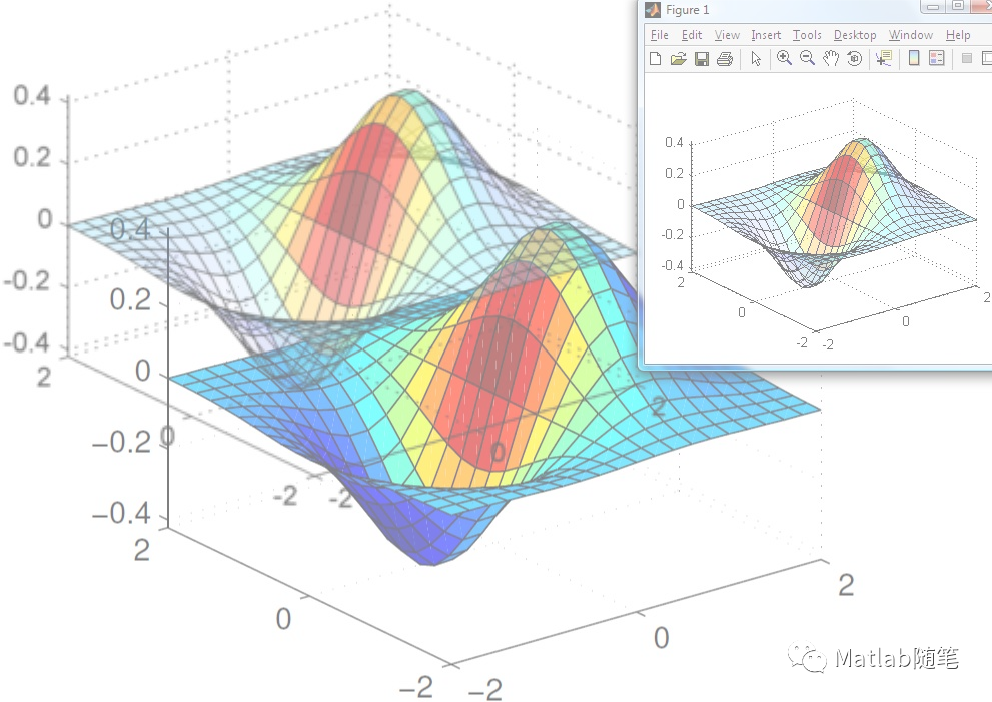

2.其他用法-透明图

im=imread('screenshot.jpg');
imshow(im);
alpha(0.5);
set(gca, 'Color', 'none');
export_fig test.png -native -transparent

工具箱获取：

方式1：https://ww2.mathworks.cn/matlabcentral/fileexchange/23629-export_fig/?s_tid=ILM2FXsub

方式2：回台回复“export”即可

参考资料：
[1]..https://github.com/altmany/export_fig/blob/master/README.md

[2].https://www.ilovematlab.cn/thread-245377-1-1.html
