Matlab-绘图美化软件 hiplot1.0

不糊涂录 2021-09-26

1539

目前其他公众号开发的绘图美化软件有plotHub和Figurebest。plotHub功能较全，但使用麻烦，且是英文的；Figurebest收费，没有自定义，配色比较局限，所以我自己开发了这一款软件，但仅能美化线段的图片，我不会专门做一个完善的软件，我只是为了简化我平时遇到的绘图问题。但是，我会开源，想一起做的小伙伴可以联系我~~

前几天，我发布了hiplot1.0，但我发现不同版本的Matlab的APP 路径不同，可能大部分人没有安装上此软件，此外，我给出的使用说明不足，这次，我将解决这两个问题。

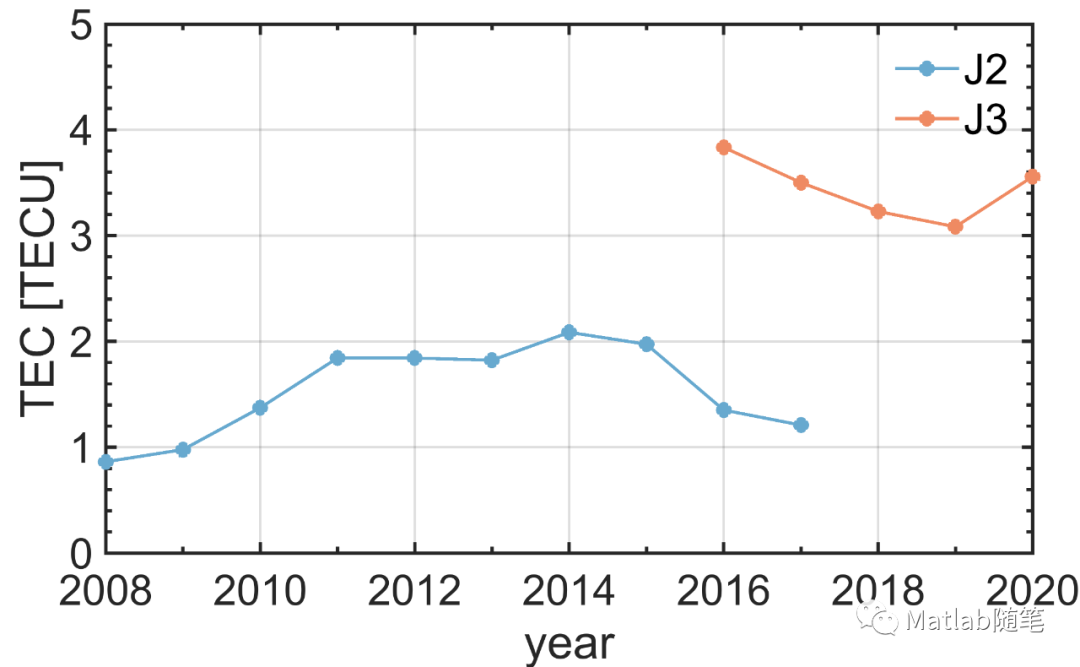

首先，看一下效果。

哎呀，上传错了，这是我用模板画的，模板如下：

    % 句柄
    fig = figure(1);
    ax = findobj(fig.Children,'Type','Axes');
    text = findobj(fig.Children,'Type','Text');
    leg = findobj(fig.Children,'Type','Legend');
    line = findobj(fig.Children,'Type','Line');

    %% Figure
    % 留白
    set(ax,'LooseInset',[0,0,0,0]);
    % 图片尺寸
    set(fig,'Units','centimeters','Position',[2 1 18 11.124]);
    % 字体
    set(ax,'FontName','Arial','FontSize',20);
    set(leg,'FontName','Arial','FontSize',20);
    set(text,'FontName','Arial','FontSize',20);

    %%  网格
    % 开启网格
    set(ax,'XGrid','on');
    set(ax,'YGrid','on');
    % 网格线型
    set(ax,'GridLineStyle','-');
    % 网格线宽
    set(ax,'LineWidth',1);

    %% 坐标框
    % 开启坐标框
    set(ax,'Box','on');
    % 线宽
    set(ax.XAxis,'LineWidth',1.5);
    set(ax.YAxis,'LineWidth',1.5);

    %% 刻度
    % 小刻度
    set(ax,'XMinorTick','on');
    set(ax,'YMinorTick','on');
    set(ax.XAxis,'MinorTickValues',2008:1:2020)
    % 大刻度
    set(ax,'XTick',2008:2:2020);


    %% Line
    % 线宽
    set(line,'LineWidth',1.5);
    % 线型
    set(line(1),'LineStyle','-');
    set(line(2),'LineStyle','-');
    % 线条颜色
    set(line(1),'Color',[239,138,98]./255);
    set(line(2),'Color',[103,169,207]./255);
    % 标记
    set(line(1),'Marker','o');
    set(line(2),'Marker','o');
    % 标记边缘颜色
    set(line(1),'MarkerEdgeColor',[239,138,98]./255);
    set(line(2),'MarkerEdgeColor',[103,169,207]./255);
    % 标记内部颜色
    set(line(1),'MarkerFaceColor',[239,138,98]./255);
    set(line(2),'MarkerFaceColor',[103,169,207]./255);

    %% 图例
    set(leg,'Box','off');
