神操作!如何快速读写MCU内部flash?

嵌入式ARM 2021-09-25
2742

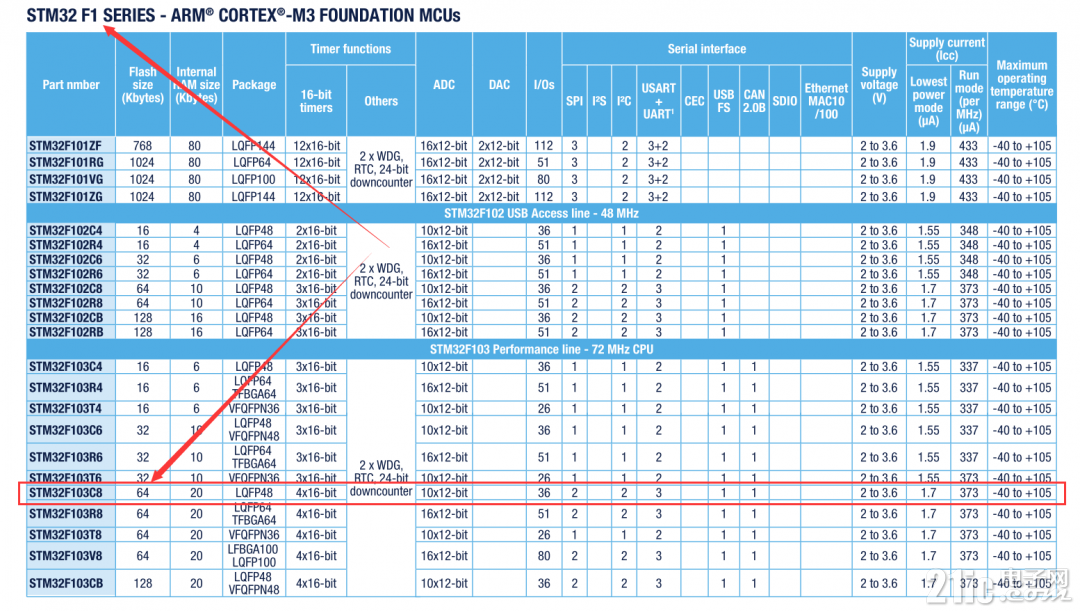

大家好,今天和大家分享一下STM32F103C8T6读写内部flash,关于103系列的单片机大家可以参考选项手册查看flash的容量。

一、芯片FLASH容量分类:


可以看到我们今天介绍的这款芯片的flash大小是64K的,网上也有人说它可以支持到128K,但是官方给出的解释是前64K是有保证的,后面的无法保证,所以想要使用的小伙伴需要慎重。

现在芯片的flash大小我们知道了,下面就可以看看这个flash是怎么划分的了,通过芯片数据手册,我们能看到今天说的STM32F103C8T6是属于中等容量的设备。

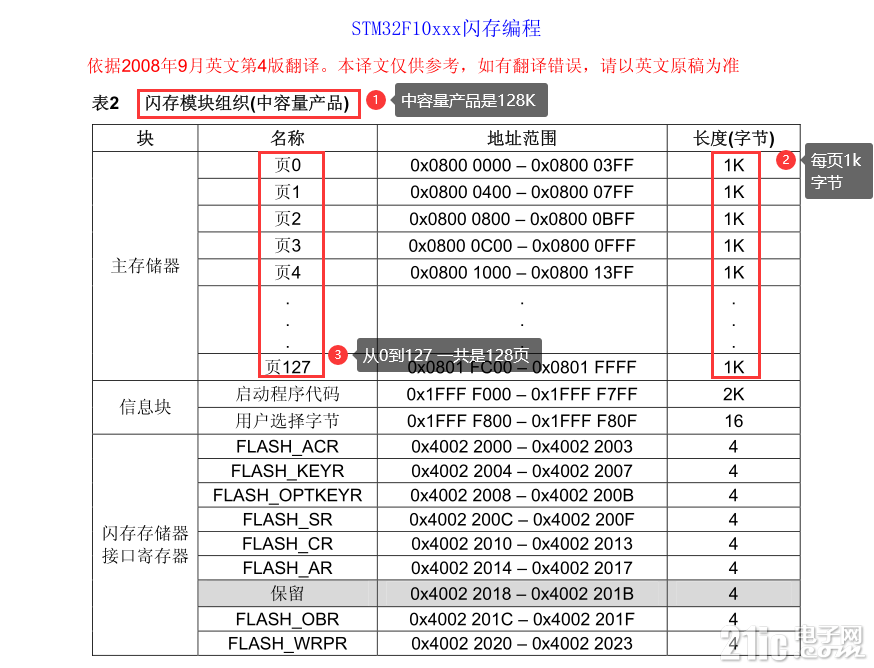

既然是中等容量的设备了,那我们就来看看flash划分吧,在STM32的闪存编程手册中有这样一段话:按照不同容量,存储器组织成:

32个1K字节/页(小容量)
128个1K字节/页(中容量)
256个2K字节/页(大容量)

这段话怎么理解呢,就是告诉我们小容量的设备(内存是6K和32K)的设备是由1K字节每页组成的。

中容量的设备(内存是64K和128K)的设备是由1K字节每页组成的。
大容量的设备(内存是256K、384K和512K)的设备是由2K字节每页组成的。

举个例子吧:

一个芯片的存储容量是64K,这64K是什么呢,就是64*1024个BYTE,一个BYTE是由8位0或1组成的,(比如0000 1111 这8个二进制数组成了一个字节,用十进制来说就是15)

小结一下:64K的flash可以存储64*1024个字节的数据。

咱们继续说,这64K的数据怎么划分,存储是按照页为单位进行存储的,一页1K的容量,也就说一页可以存储1024个字节。

一共是多少页?

答案是:64页,我们看一下官方是不是这么说的


在闪存编程手册里确实是这么说的,所以我们刚才说是64页是正确的

二、 读写步骤:

上面我们知道了芯片是怎么分类的,下面我们就重点来讲解一下芯片是怎么读写的。

内部flash我们参照HAL库或者标准库,直接调用ST公司给我们封装好的库进行编程就可以了,这里我用的是标准库,有兴趣的小伙伴可以去看看HAL库。

是不是有小伙伴会疑问什么是标准库,什么是HAL库?

在这里给大家解释一下,这两个库都是ST公司,直接把寄存器封装成函数,供大家直接调用某一个函数,就可以完成各种寄存器的配置,不容大家直面芯片的寄存器,方便阅读和使用,因为每个函数的名称功能都是不一样的,在调用前可以参考函数的注释,在F0和F4的标准库里甚至有每个函数的用法,不知道为什么在F1的库里把使用步骤去掉了。

咱们继续,读写的话库函数分为:

    /*------------ Functions used for all STM32F10x devices -----*/
    void FLASH_SetLatency(uint32_t FLASH_Latency);
    void FLASH_HalfCycleAccessCmd(uint32_t FLASH_HalfCycleAccess);
    void FLASH_PrefetchBufferCmd(uint32_t FLASH_PrefetchBuffer);
    void FLASH_Unlock(void);
    void FLASH_Lock(void);
    FLASH_Status FLASH_ErasePage(uint32_t Page_Address);
    FLASH_Status FLASH_EraseAllPages(void);
    FLASH_Status FLASH_EraseOptionBytes(void);
    FLASH_Status FLASH_ProgramWord(uint32_t Address, uint32_t Data);
    FLASH_Status FLASH_ProgramHalfWord(uint32_t Address, uint16_t Data);
    FLASH_Status FLASH_ProgramOptionByteData(uint32_t Address, uint8_t Data);
    FLASH_Status FLASH_EnableWriteProtection(uint32_t FLASH_Pages);
    FLASH_Status FLASH_ReadOutProtection(FunctionalState NewState);
    FLASH_Status FLASH_UserOptionByteConfig(uint16_t OB_IWDG, uint16_t OB_STOP, uint16_t OB_STDBY);
    uint32_t FLASH_GetUserOptionByte(void);
    uint32_t FLASH_GetWriteProtectionOptionByte(void);


    FlagStatus FLASH_GetReadOutProtectionStatus(void);
    FlagStatus FLASH_GetPrefetchBufferStatus(void);
    void FLASH_ITConfig(uint32_t FLASH_IT, FunctionalState NewState);
    FlagStatus FLASH_GetFlagStatus(uint32_t FLASH_FLAG);
    void FLASH_ClearFlag(uint32_t FLASH_FLAG);
    FLASH_Status FLASH_GetStatus(void);
    FLASH_Status FLASH_WaitForLastOperation(uint32_t Timeout);
    /*------------ New function used for all STM32F10x devices -----*/
    void FLASH_UnlockBank1(void);
    void FLASH_LockBank1(void);
    FLASH_Status FLASH_EraseAllBank1Pages(void);
    FLASH_Status FLASH_GetBank1Status(void);
    FLASH_Status FLASH_WaitForLastBank1Operation(uint32_t Timeout);

    在这里就不一个一个的详细说了,我们说一下常用的就行

    1. 解锁
    void FLASH_Unlock(void);

    2. 上锁
    void FLASH_Lock(void);

    3. 页擦除
    FLASH_Status FLASH_ErasePage(uint32_t Page_Address);

    4. 半字写入
    FLASH_Status FLASH_ProgramHalfWord(uint32_t Address, uint16_t Data);

    上面这4个函数就是我们最常用的。

    下面说一下数据写入的步骤:

    第一步:解锁。

    第二步:判断写入的数据是否被擦除过,也就是判断写入的地址内存放的是不是0xFFFF 这里要重点说一下,为什么要判断是不是0xFFFF而不是判断是不是0xFF呢?因为我们每次写入数据都要写入半字,也就是两个字节的数据才行,而且写入的地址只能是2的整数倍,不能是奇数。这里大家注意一下。

    第三步:写入数据 STM32F103C8T6只能按照半字的方式进行数据写入,写入前的数据必须是0XFFFF,因为FLASH数据写入,只能写0,不能写1,这也就是为什么我们要先确保写入前的数据是被擦除了的原因。

    第四步:上锁。

    第五步:验证写入是否正确。

    其实第五步可以省略。

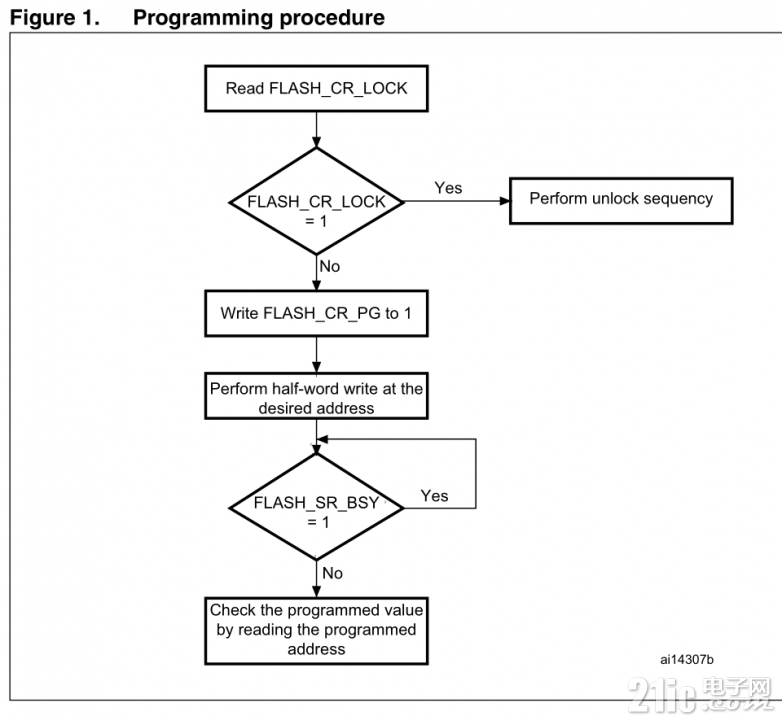

    我们看看官方给的写入过程:


    好了,其实是一样的。下面我就和大家来分享一下(百分之九十九参考的正点原子的例程)。

      //不检查的写入
      //WriteAddr:起始地址
      //pBuffer:数据指针
      //NumToWrite:半字(16位)数
      void STMFLASH_Write_NoCheck(u32 WriteAddr,u16 *pBuffer,u16 NumToWrite)
      {
      u16 i;
      for(i=0;i<NumToWrite;i++)
      {
      FLASH_ProgramHalfWord(WriteAddr,pBuffer);
      WriteAddr+=2;//地址增加2.
      }
      }

        //从指定地址开始写入指定长度的数据
        //WriteAddr:起始地址(此地址必须为2的倍数!!)
        //pBuffer:数据指针
        //NumToWrite:半字(16位)数(就是要写入的16位数据的个数.)
        u16 STMFLASH_BUF[STM_SECTOR_SIZE/2];//最多是2K字节
        void STMFLASH_Write(u32 WriteAddr,u16 *pBuffer,u16 NumToWrite)
        {
        u32 secpos; //扇区地址
        u16 secoff; //扇区内偏移地址(16位字计算)
        u16 secremain; //扇区内剩余地址(16位字计算)
        u16 i;
        u32 offaddr; //去掉0X08000000后的地址
        if(WriteAddr<STM32_FLASH_BASE||(WriteAddr>=(STM32_FLASH_BASE+1024*STM32_FLASH_SIZE)))return;//非法地址
        FLASH_Unlock(); //解锁
        offaddr=WriteAddr-STM32_FLASH_BASE; //实际偏移地址.
        secpos=offaddr/STM_SECTOR_SIZE; //扇区地址 0~127 for STM32F103RBT6
        secoff=(offaddr%STM_SECTOR_SIZE)/2; //在扇区内的偏移(2个字节为基本单位.)
        secremain=STM_SECTOR_SIZE/2-secoff; //扇区剩余空间大小
        if(NumToWrite<=secremain)
        {
        secremain=NumToWrite;//不大于该扇区范围
        }
        while(1)
        {
        STMFLASH_Read(((secpos*STM_SECTOR_SIZE)+STM32_FLASH_BASE),STMFLASH_BUF,STM_SECTOR_SIZE/2);//读出整个扇区的内容
        for(i=0;i<secremain;i++)//校验数据
        // for(i=0;i<(STM_SECTOR_SIZE/2);i++)//校验数据
        {
        if(STMFLASH_BUF[secoff+i]!=0XFFFF)break;//需要擦除
        // if(STMFLASH_BUF!=0XFFFF)break;//需要擦除
        }
        FLASH_ClearFlag(FLASH_FLAG_EOP | FLASH_FLAG_PGERR | FLASH_FLAG_WRPRTERR);
        if(i<secremain)//需要擦除
        // if(i<(STM_SECTOR_SIZE/2))//需要擦除
        {
        FLASH_ClearFlag(FLASH_FLAG_EOP | FLASH_FLAG_PGERR | FLASH_FLAG_WRPRTERR);
        FLASH_ErasePage(secpos*STM_SECTOR_SIZE+STM32_FLASH_BASE);//擦除这个扇区
        for(i=0;i<secremain;i++)//复制
        {
        STMFLASH_BUF[i+secoff]=pBuffer;
        }
        STMFLASH_Write_NoCheck(secpos*STM_SECTOR_SIZE+STM32_FLASH_BASE,STMFLASH_BUF,STM_SECTOR_SIZE/2);//写入整个扇区
        }else STMFLASH_Write_NoCheck(WriteAddr,pBuffer,secremain);//写已经擦除了的,直接写入扇区剩余区间.
        if(NumToWrite==secremain)break;//写入结束了
        else//写入未结束
        {
        secpos++; //扇区地址增1
        secoff=0; //偏移位置为0
        pBuffer+=secremain; //指针偏移
        WriteAddr+=(secremain*2); //写地址偏移
        NumToWrite-=secremain; //字节(16位)数递减
        if(NumToWrite>(STM_SECTOR_SIZE/2))
        {
        secremain=STM_SECTOR_SIZE/2;//下一个扇区还是写不完
        }
        else
        {
        secremain=NumToWrite;//下一个扇区可以写完了
        }
        }
        }
        FLASH_Lock();//上锁
        }

        最终我们调用STMFLASH_Write()函数进行数据的写入,是不是有没看懂的小伙伴,我给大家解释一下写入的过程吧。

        这个STMFLASH_Write()函数,是说给定一个写入的地址、数据和写入的个数,然后按照给定的地址开始写数据,注意红色字体。

        写数据是怎么做的呢?

        首先是整理一下写入的页地址和需要写入多少页,每一页写入的话起始地址是什么
        然后开始一页一页的写,当遇到跨页写入的时候,把第二页的地址写进去,写的个数继续写入就行。

        还有一个地方很重要,就是我修改了库函数:

          /**
          * [url=home.php?mod=space&uid=247401]@brief[/url] Programs a half word at a specified address.
          * [url=home.php?mod=space&uid=536309]@NOTE[/url] This function can be used for all STM32F10x devices.
          * @param Address: specifies the address to be programmed.
          * @param Data: specifies the data to be programmed.
          * @retval FLASH Status: The returned value can be: FLASH_ERROR_PG,
          * FLASH_ERROR_WRP, FLASH_COMPLETE or FLASH_TIMEOUT.
          */
          FLASH_Status FLASH_ProgramHalfWord(uint32_t Address, uint16_t Data)
          {
          FLASH_ClearFlag(FLASH_FLAG_EOP | FLASH_FLAG_PGERR | FLASH_FLAG_WRPRTERR);
          FLASH_Status status = FLASH_COMPLETE;
          /* Check the parameters */
          assert_param(IS_FLASH_ADDRESS(Address));
          #ifdef STM32F10X_XL
          /* Wait for last operation to be completed */
          status = FLASH_WaitForLastOperation(ProgramTimeout);
          if(Address < FLASH_BANK1_END_ADDRESS)
          {
          if(status == FLASH_COMPLETE)
          {
          /* if the previous operation is completed, proceed to program the new data */
          FLASH->CR |= CR_PG_Set;
          *(__IO uint16_t*)Address = Data;
          /* Wait for last operation to be completed */
          status = FLASH_WaitForLastBank1Operation(ProgramTimeout);
          /* Disable the PG Bit */
          FLASH->CR &= CR_PG_Reset;
          }
          }
          else
          {
          if(status == FLASH_COMPLETE)
          {
          /* if the previous operation is completed, proceed to program the new data */
          FLASH->CR2 |= CR_PG_Set;
          *(__IO uint16_t*)Address = Data;
          /* Wait for last operation to be completed */
          status = FLASH_WaitForLastBank2Operation(ProgramTimeout);
          /* Disable the PG Bit */
          FLASH->CR2 &= CR_PG_Reset;
          }
          }
          #else
          /* Wait for last operation to be completed */
          status = FLASH_WaitForLastOperation(ProgramTimeout);
          if(status == FLASH_COMPLETE)
          {
          /* if the previous operation is completed, proceed to program the new data */
          FLASH->CR |= CR_PG_Set;
          *(__IO uint16_t*)Address = Data;
          /* Wait for last operation to be completed */
          status = FLASH_WaitForLastOperation(ProgramTimeout);
          /* Disable the PG Bit */
          FLASH->CR &= CR_PG_Reset;
          }
          #endif * STM32F10X_XL */
          /* Return the Program Status */
          return status;
          }

          大家能看出来吗?就是红色字体部分,增加了一个每次写入前清除所有异常状态。
          为什么添加这个呢?

          因为,如果你写入的数据的地址没有擦除,你就写入的话会导致异常状态的发生,而这个异常状态时要手动清除的,如果你没有清除这个异常状态,而继续写入数据的话,那么你后面写入任何数据都会报错,均写不进去,所以我在这里增加了一个异常状态清除,如果前面写入的数据报错了,不会影响我接下来的数据写入。

          这里大家就清除为什么了吧。

          写数据会了,那么再说一下读数据,其实这里读数据要比外部flash读取容易的多,我们直接读取地址,返回的就是地址存放的数据,是不是很简单。

          看下面的函数:

            //读取指定地址的半字(16位数据)
            //faddr:读地址(此地址必须为2的倍数!!)
            //返回值:对应数据.
            u16 STMFLASH_ReadHalfWord(u32 faddr)
            {
            return *(vu16*)faddr;
            }
            //从指定地址开始读出指定长度的数据
            //ReadAddr:起始地址
            //pBuffer:数据指针
            //NumToWrite:半字(16位)数
            void STMFLASH_Read(u32 ReadAddr,u16 *pBuffer,u16 NumToRead)
            {
            u16 i;
            for(i=0;i<NumToRead;i++)
            {
            pBuffer=STMFLASH_ReadHalfWord(ReadAddr);//读取2个字节.
            ReadAddr+=2;//偏移2个字节.
            }
            }

            有没有很开心,读写数据就是这么简单就完成了。

            以后如果我们想开发BootLoader、把剩余的flash利用起来,就都很简单了。我会把用到的数据手册当成附件挂到下面,大家可以自行下载。(点击“阅读原文”下载)

            以后我们再一起学习其他的功能,最后打个广告,ST的芯片很给力,大家应该多支持,如果你觉得学到了知识的话,那么请留意评论谢谢。

            END

            ---------------------
            作者:binoo7
