系统环境：CentOS 7.9

Grafana：Grafana8.0.6

项目介绍

之前分享了prometheus的部署实践，及如何使用exporter的一些经验，这次我们继续分享关于Prometheus监控神器中，一个必不可少的组件，就是Grafana。

组件介绍

Grafana 是什么？

Grafana是一个跨平台的开源的度量分析和可视化工具，可以通过将采集的数据查询然后可视化的展示，并及时通知。它主要有以下六大特点：

1、展示方式：快速灵活的客户端图表，面板插件有许多不同方式的可视化指标和日志，官方库中具有丰富的仪表盘插件，比如热图、折线图、图表等多种展示方式；

2、数据源：Graphite，InfluxDB，OpenTSDB，Prometheus，Elasticsearch，CloudWatch和KairosDB等；

3、通知提醒：以可视方式定义最重要指标的警报规则，Grafana将不断计算并发送通知，在数据达到阈值时通过Slack、PagerDuty等获得通知；

4、混合展示：在同一图表中混合使用不同的数据源，可以基于每个查询指定数据源，甚至自定义数据源；

5、注释：使用来自不同数据源的丰富事件注释图表，将鼠标悬停在事件上会显示完整的事件元数据和标记；

6、过滤器：Ad-hoc过滤器允许动态创建新的键/值过滤器，这些过滤器会自动应用于使用该数据源的所有查询。

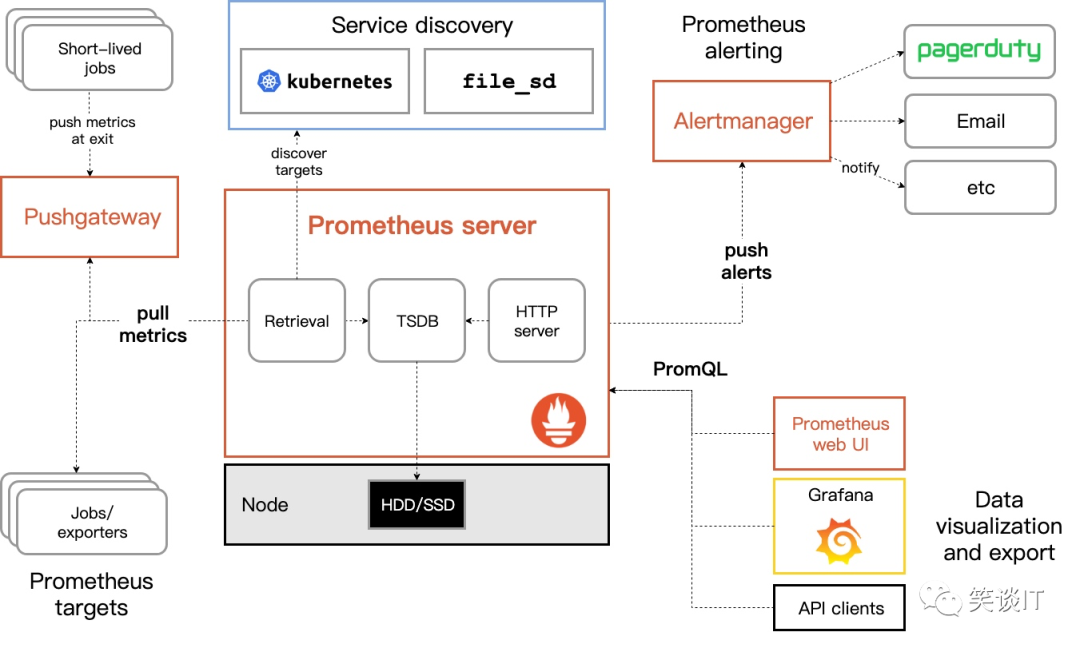

Prometheus 官方架构图

安装及配置

二进制安装部署

选择对应的版本，我这里下载的是最新的8.0.6版本，地址是：

https://dl.grafana.com/oss/release/grafana-8.0.6.linux-amd64.tar.gz

如服务器有访问外网权限，也可直接使用Wget命令来下载

wget -P opt https://dl.grafana.com/oss/release/grafana-8.0.6.linux-amd64.tar.gz

将下载好的包进行解压并重命名

cd opt
tar -zxvf grafana-8.0.6.linux-amd64.tar.gz
mv grafana-8.0.6.linux-amd64.tar.gz /usr/local/grafana

这样我们就可以进入到Grafana目录下检查是否安装成功

cd usr/local/grafana/bin/
./grafana-cli --version
Grafana CLI version 8.0.6

创建并启用自启动服务

$  vi usr/lib/systemd/system/grafana-server.service
[Unit]
Description=Grafana
Documentation=http://docs.grafana.org
After=network.target


[Service]
Type=notify
Restart=on-failure
ExecStart=/usr/local/grafana/bin/grafana-server -homepath usr/local/grafana
                            --config=${CONF_FILE}                                   \
                            --pidfile=${PID_FILE_DIR}/grafana-server.pid            \
                            --packaging=rpm                                         \
                            cfg:default.paths.logs=${LOG_DIR}                       \
                            cfg:default.paths.data=${DATA_DIR}                      \
                            cfg:default.paths.plugins=${PLUGINS_DIR}                \
                            cfg:default.paths.provisioning=${PROVISIONING_CFG_DIR}


LimitNOFILE=10000
TimeoutStopSec=20


[Install]
WantedBy=multi-user.target
$ systemctl  daemon-reload
$ systemctl enable grafana-server
$ systemctl start grafana-server

Grafana这个组件的默认端口是3000，我们可以通过修改defaults.ini里面的端口参数，去调整端口，这里就不作演示了。

 vi usr/local/grafana/conf/defaults.ini
http_port = 3000

防火墙开启3000端口

firewall-cmd --zone=public --add-port=3000/tcp --permanent
firewall-cmd --reload
firewall-cmd  --list-ports
3000/tcp

检查Grafana服务是否启用

$ ps -ef | grep grafana
root       2182      1  0 17:02 ?        00:00:02 /usr/local/grafana/bin/grafana-server -homepath /usr/local/grafana

检查Grafana服务端口是否处于监听状态

ss -nlpt |grep 3000
LISTEN     0      128       [::]:3000                  [::]:*                   users:(("grafana-server",pid=2182,fd=8))

至此，我们确认服务和端口都没有问题后，就可以通过http://ip:3000来访问我们刚部署好的Grafana了。

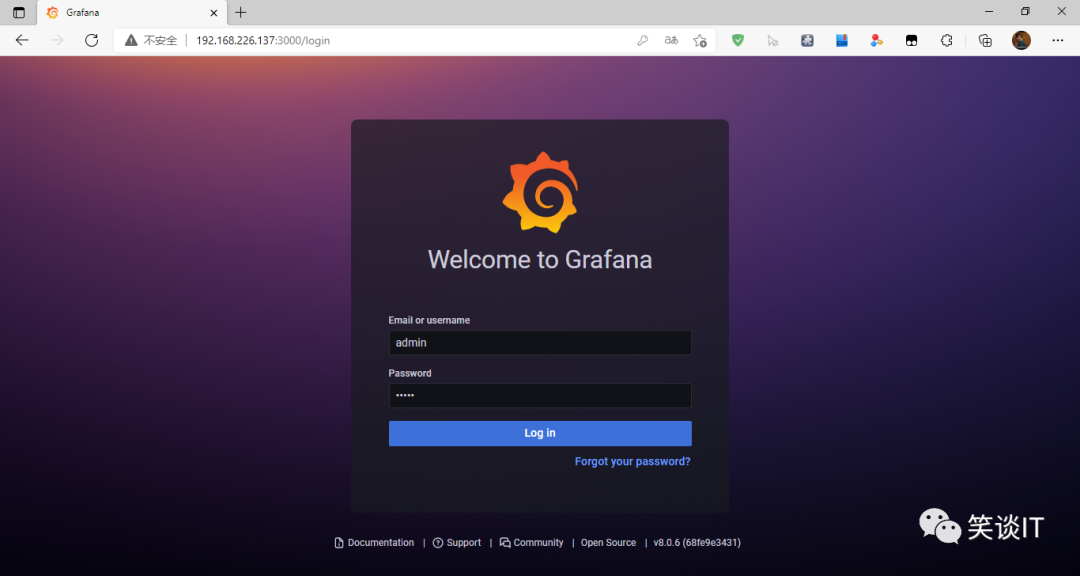

我们第一次登录的账号密码是admin/admin，在初始登陆时，web会提示我们需要修改密码。

登录进来后，我们第一要配置数据源，将我们Prometheus数据源加入到Grafana中来。

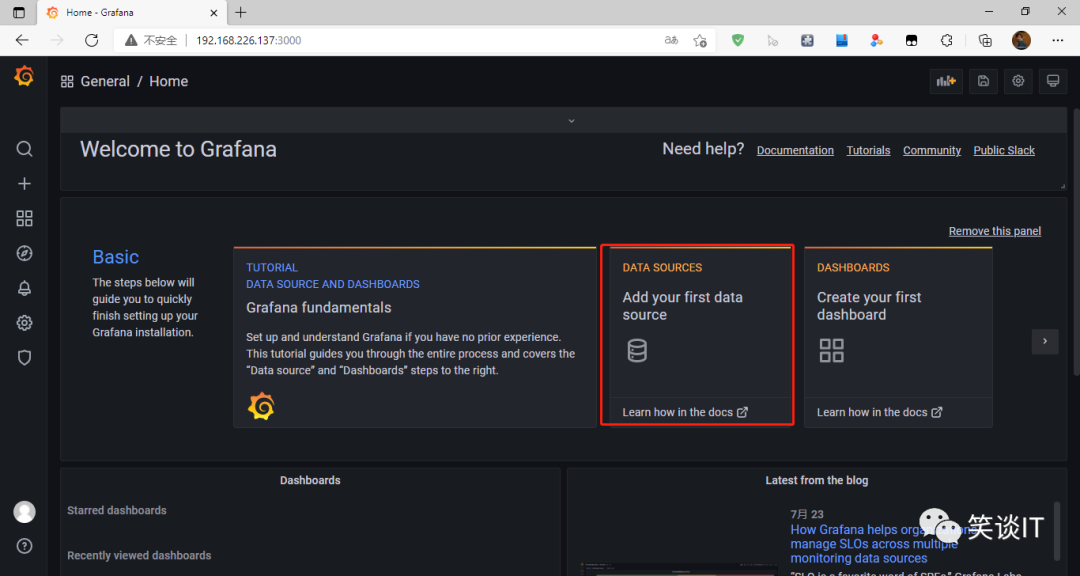

选择"Add your first data source"

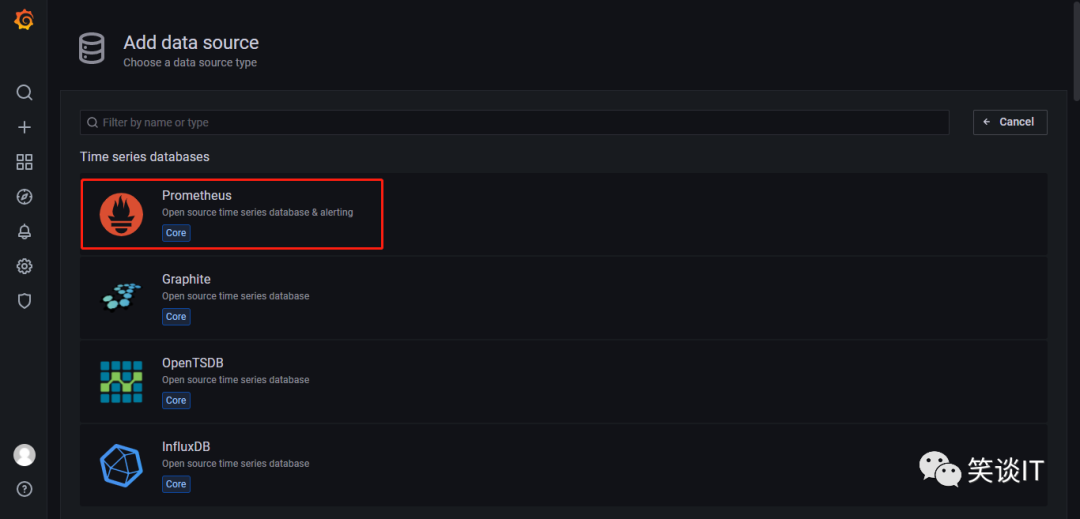

选择"Prometheus"

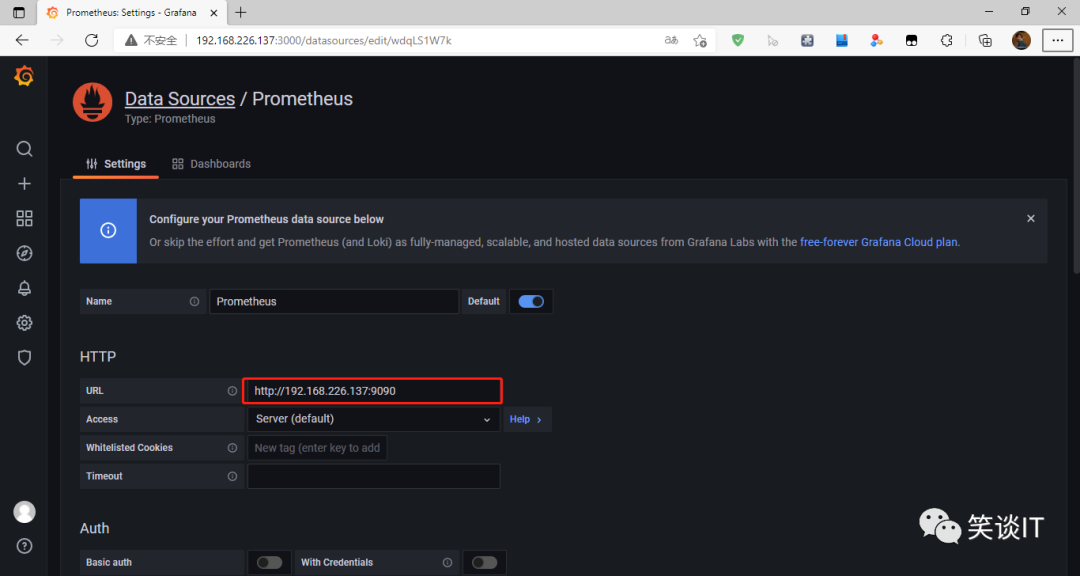

输入Prometheus的URL地址后，在最下方选择“Save&test”，即完成了Prometheus数据源的添加。

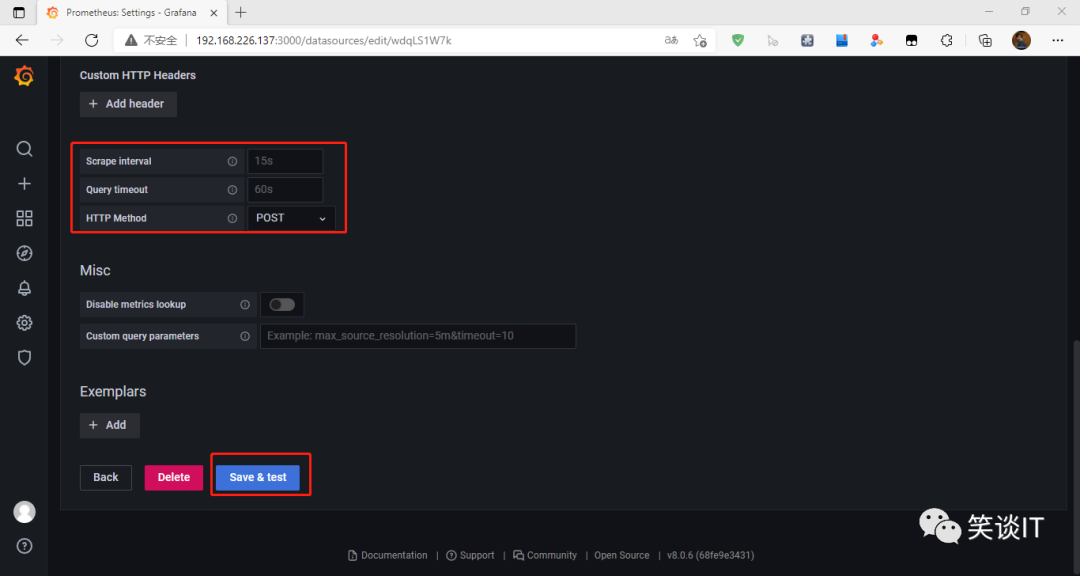

我们也可以在这里面去调整Grafana从Prometheus里面去获取数据的时间设定以及抓取方式。

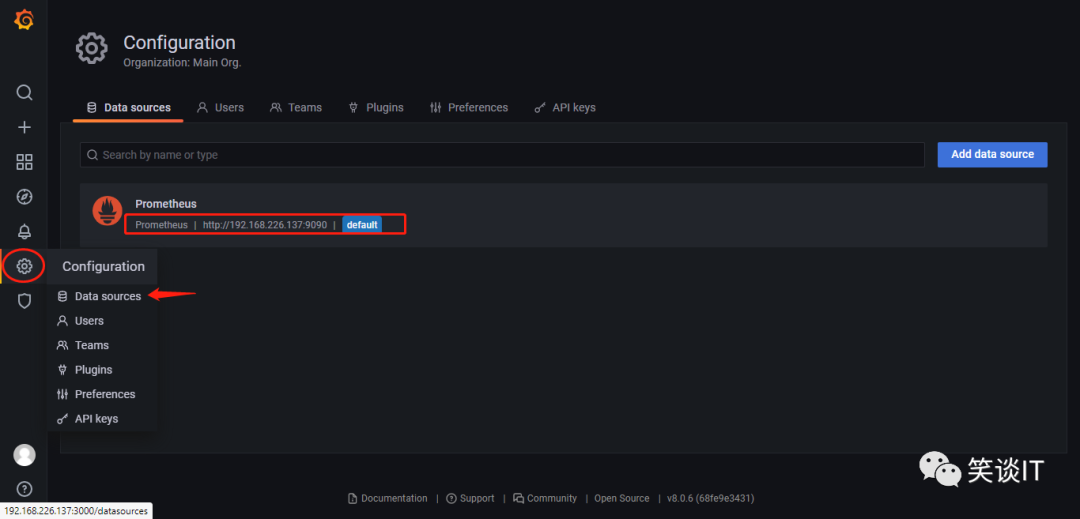

加入完毕后，我们也可在Configuration—Data sources里面确认。

添加常用的监控看板

添加监控看板的方式有多种，我们可以使用PromQL表达式去自行的设定，也可通过Grafana的官方Dashboards里面已经制作好的JSON模板直接生成，我们只需在Import里直接输入看板的ID号即可。比如我们之前提及到的Blackbox_exporter看板，ID号:9965；然后还有node_exporter看板，ID号：8919；等等。

官方Dashboards地址：

https://grafana.com/grafana/dashboards

因自动添加看板过于简单，所以此次我们演示下怎样去手动添加看板，这也适用于大多数服务器没有互联网的环境。

下载node_exporter.json，node_exporter.json地址

https://grafana.com/api/dashboards/8919/revisions/24/download

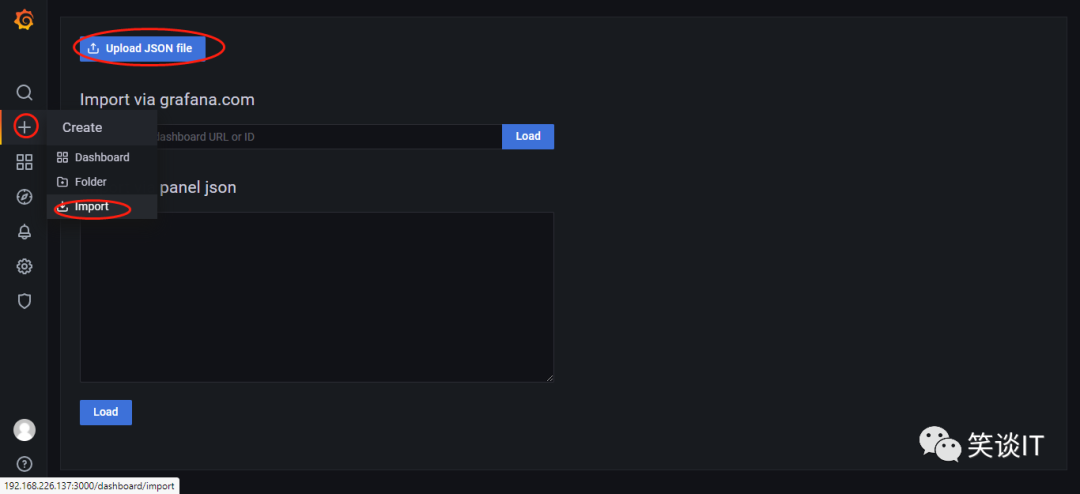

然后在Greate中选择import，再选择"Upload JSON file"，将我们下载好的json文件上传至Grafana

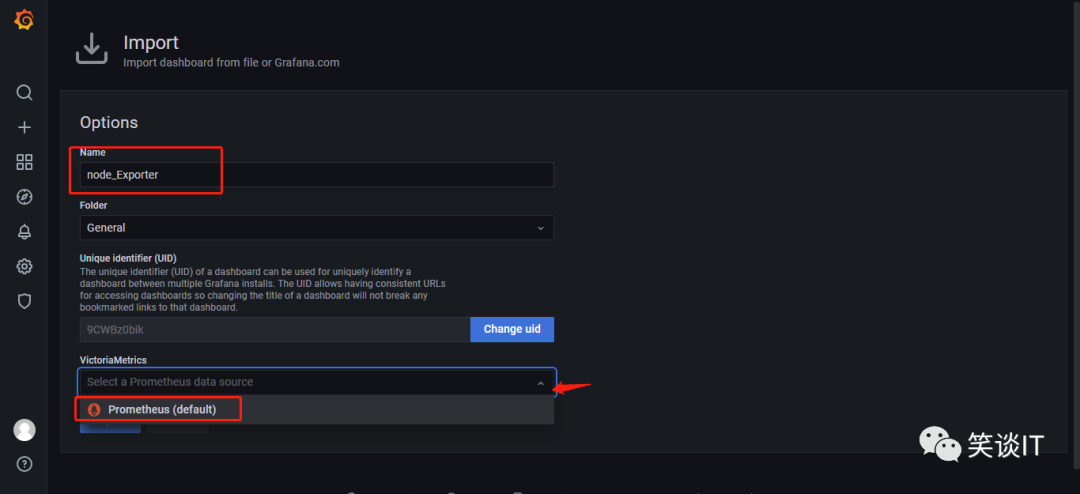

这个看板的默认名称是"1 Node Exporter for Prometheus Dashboard CN v20201010"我们也可修改看板的名称,比如我们修改成“node_Exporter”,然后选择我们刚刚添加的Prometheus数据源，点击最后的import。

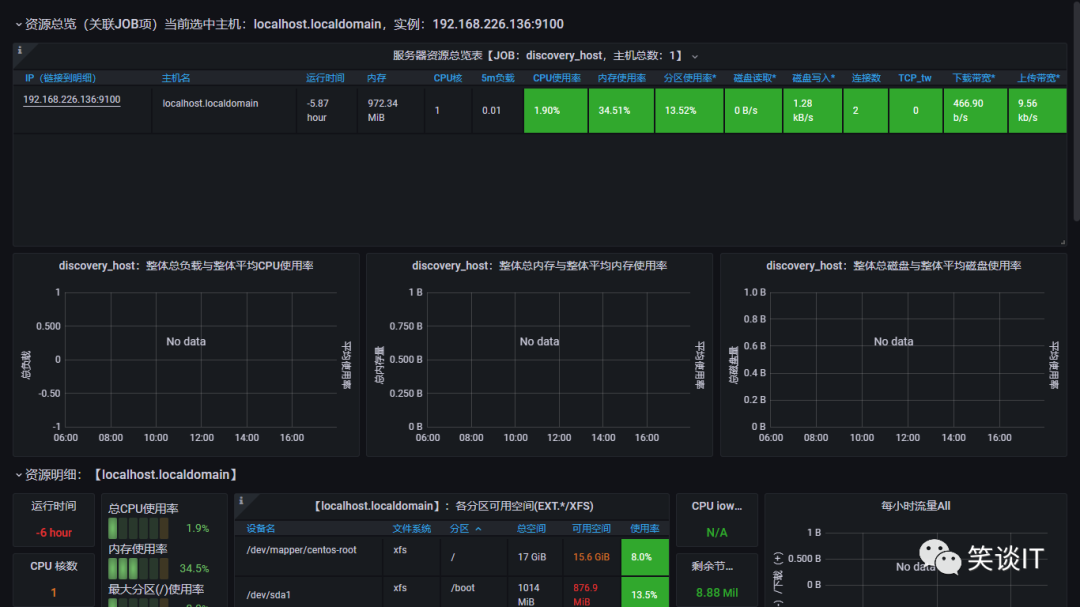

这样，我们就能在Grafana中，可视化的了解node_exporter的实时运行状态
