项目背景
在唱吧 App 视频录制流程中，随着对视频品质的要求不断提升，逐渐暴露出了视频处理能力不足的问题。更大的分辨率、更丰富的滤镜玩儿法都在挑战着硬件性能的极限。一款更高效的视频处理框架无疑会为日后的扩展提供更大的空间。
设计思路
问题分析
在设计新框架前，先要分析现有实现，发现问题和不足，从而在新框架中规避。经过分析，发现了一些现有实现中可供优化的点：
非必要中间结果过多。
可聚合的 GL 操作过多。
与 GPU 传递数据不够灵活。
对流程的控制权不足，需要一些多余操作来保证上下文的正确。
同步串行的流程没有压榨出全部的硬件性能。
流程设计

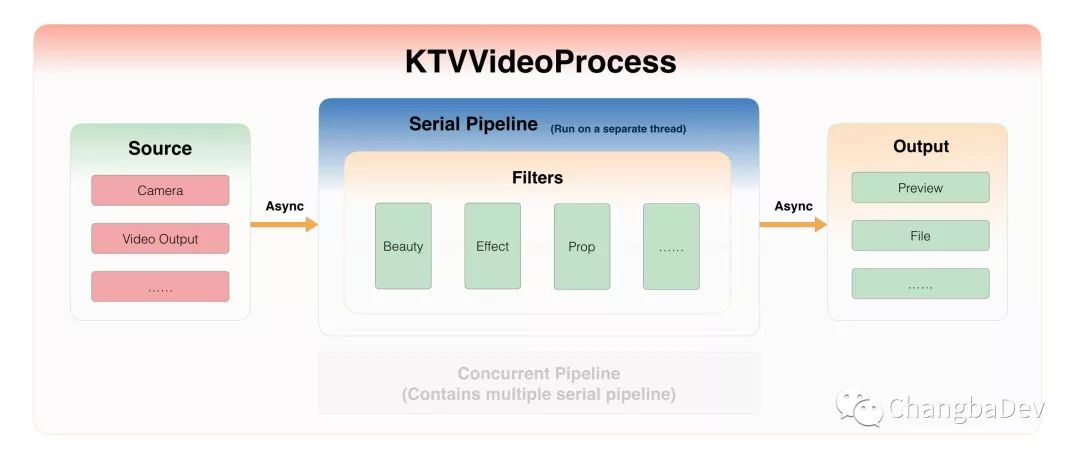

如流程图所示，KTVVideoProcess 共有 3 个关键节点：
Source - 用于获取原始数据，有文件读取、摄像头采集、播放器输出等方式。
Pipeline - 用于渲染特效，内部由多个滤镜串联组成，将效果叠加至原始数据。
Output - 用于分发渲染结果，可输出至屏幕、写入文件、直播发送等。
一次完整运行过程大致为：
Source 吐出原始 Frame，异步交给 Pipeline。
Pipeiline 将原始 Frame 送至内部的滤镜串处理，当全部滤镜依次作用在 Frame 后得到最终的处理结果，异步交给 Output。
Output 将结果 Frame 按自身的特性进行分发。
制定原则
结合自身的运行方式和之前的问题，为尽可能保证性能，制定了如下原则：
避免无用中间结果 。
增强 Frame 的流通性，避免因流通而引发多余操作。
在不影响结构的前提下，尽可能聚合 GL 操作。
按需转换 glTexture/CVPixelBuffer，避免触发不必要的转换。
严格控制 glFlush/glFinish 之类操作的调用时机，仅在必要时使用。
结果分发采用异步处理，避免阻塞 Pipeline 的渲染。
尝试并行。当 Pipeline 的消费能力弱于 Source 的生产能力且硬件性能仍有压榨空间时，可使用多条 Pipeline 来并行处理（流程图中 Concurrent Pipeline 部分）。
技术实现
通过上文已可以了解到 KTVVideoProcess 的运行过程，下面简单介绍一下用于内部支撑的几个类。
KTVVPFrame
@interface KTVVPFrame : NSObject
@property (nonatomic, assign) CMTime timeStamp;
@property (nonatomic, strong) KTVVPFrameLayout * layout;
@property (nonatomic, assign) GLuint texture;
- (void)uploadIfNeeded:(KTVVPFrameUploader *)uploader;
- (CVPixelBufferRef)corePixelBuffer;
- (void)lock;
- (void)unlock;
@end
KTVVPFrame 是流通于整个流程的视频帧对象，其有 layout 属性来描述图像内容的布局，如旋转、翻转、尺寸等信息，有 texture 属性来获取纹理 ID，有 corePixelBuffer 方法来获取图像数据，有 lock/lock 方法处理引用问题等接口。KTVVPFrame 为抽象类，可根据具体场景选择如下子类：
KTVVPGLTextureFrame
KTVVPGLDrawableFrame
KTVVPCVPixelBufferFrame
KTVVPCMSmapleBufferFrame
KTVVPFramePool
@interfaceKTVVPFramePool:NSObject
-(__kindof KTVVPFrame*)frameWithKey:(NSString*)key factory:(__kindof KTVVPFrame*(^)(void))factory;
@end
KTVVPFramePool 负责维护 KTVVPFrame 实例，管理它们的生命周期和复用情况。通过 Pool 获取到的 Frame 会被 lock。当使用完成调用 Frame 的 unlock 方法时，便会将其归还到 Pool 以便下次使用。
KTVVPFilter
@interfaceKTVVPFilter:NSObject<KTVVPFrameInput>
@property(atomic,weak)id <KTVVPFrameInput>output;
@end
KTVVPFilter 用于为 Input Frame 添加具体的一个特效。将通过 KTVVPFrameInput 接口获取到 Input Frame 进行处理，并向后传递给 self.output。KTVVPFrame 为抽象类，目前提供了一些功能类型的 Basic Filter 和一些效果类型的 Extension Filter：
Basic Filter
KTVVPTransformFilter
KTVVPPassthroughFilter
......
Extension Filter
KTVVPBlackAndWhiteFilter
KTVVPBrightnessFilter
KTVVPExposureFilter
KTVVPRGBFilter
......
KTVVPMessageLoop
@interface KTVVPMessageLoop : NSObject
@property (nonatomic, strong, readonly) NSThread * thread;
@property (nonatomic, strong, readonly) KTVVPObjectQueue * messageQueue;
- (void)putMessage:(KTVVPMessage *)message;
- (void)putMessage:(KTVVPMessage *)message delay:(NSTimeInterval)delay;
- (void)waitUntilFinished;
- (void)waitUntilStoped;
- (void)start;
- (void)stop;
@end
KTVVPMessageLoop 是为避免 OpenGL Context 频繁在不同线程中切换。其内部包含一个独立的子线程，用于保证添加到消息循环中的消息都将在此线程处理。并提供一些接口来处理多线程协作的状态同步。项目中所有需异步处理的任务均交由此类完成，是项目线程模型的根基，被广泛应用在 KTVVPSerialPipeline、KTVVPFrameView、KTVVPFrameWriter 等类。
OpenGL 相关
KTVVPGLImageTexture - 可将 UIImage 转为 glTexture。
KTVVPGLModel - 用于处理顶点、索引数据。
KTVVPGLPlaneModel - 用于二维平面的数据模型，支持旋转、翻转等变换。
KTVVPGLProgram - 快速创建、加载、绑定、链接 Shader。
KTVVPGLStandardProgram - 基于该项目标准 Shader 模板的 Program。
最后
项目开源在 GitHub，欢迎 Issue & PR。地址：https://github.com/ChangbaDevs/KTVVideoProcess
本文以回顾总结为主，并未对细节做过多解释说明。如有疑问建议可通过 GitHub 与我联系。
