背景
Android应用开发中大部分是手机App的开发。对于焦点的关注一般比较少，基本就是一些抢夺焦点、事件不响应的问题。而在一些非触摸设备比如电视的应用中，是通过遥控器的上下左右按键进行焦点的移动及选择的，所以焦点的控制就是一个非常重要的技术点了。本文就是对应用中焦点的原理及控制进行初探。(文中只对上下左右这四个方向键产生的事件进行解析，像类似tab按键的焦点移动不在本文范围内，毕竟大多数遥控器是没有类似tab按键的。参考Android8.0的源码)
本文主要内容：
初始焦点的获取。
焦点的转换。
App开发中的问题及应用
初始焦点的获取

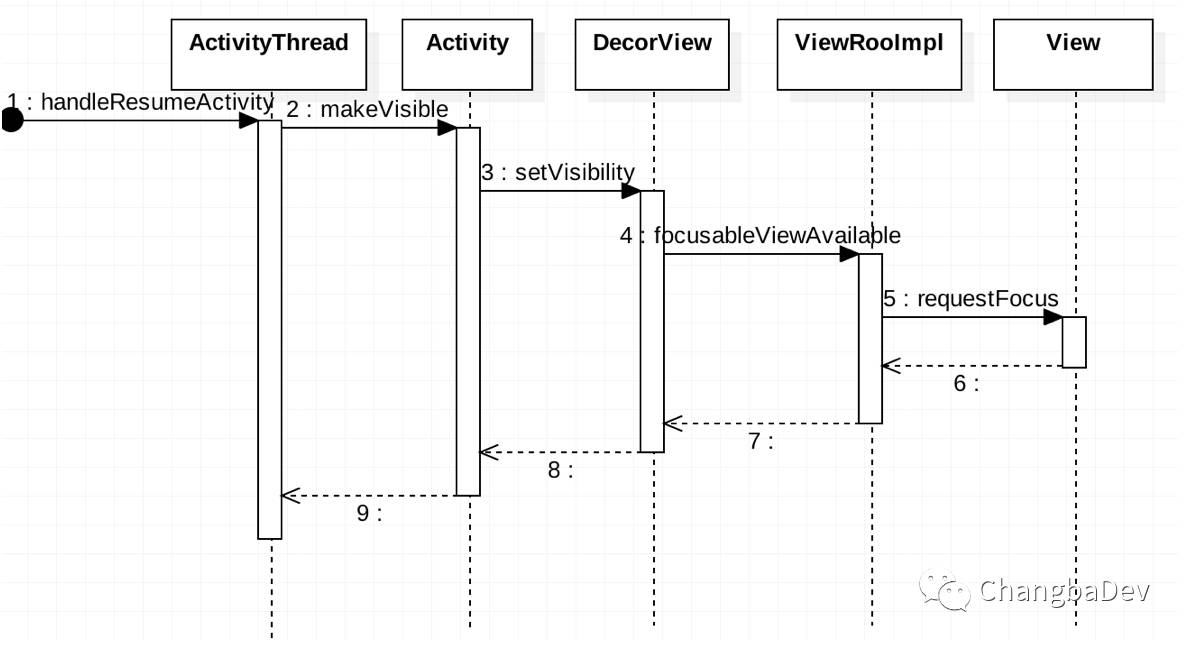

当进入一个页面即Activity打开的时候，会执行ActivityThread的 handleResumeActivity方法，这个是在Activity的启动过程当中调用的。在该方法中会调用Activity:MakeVisible()，之后是DecorView的setVisibility。DecorView是Activity的根布局，是一个FrameLayout。所以是执行的View中的方法setFlags。然后递归调用mParent.focusableViewAvailable(this)，最终执行到ViewRootImpl中，调用View.requestLayout()。

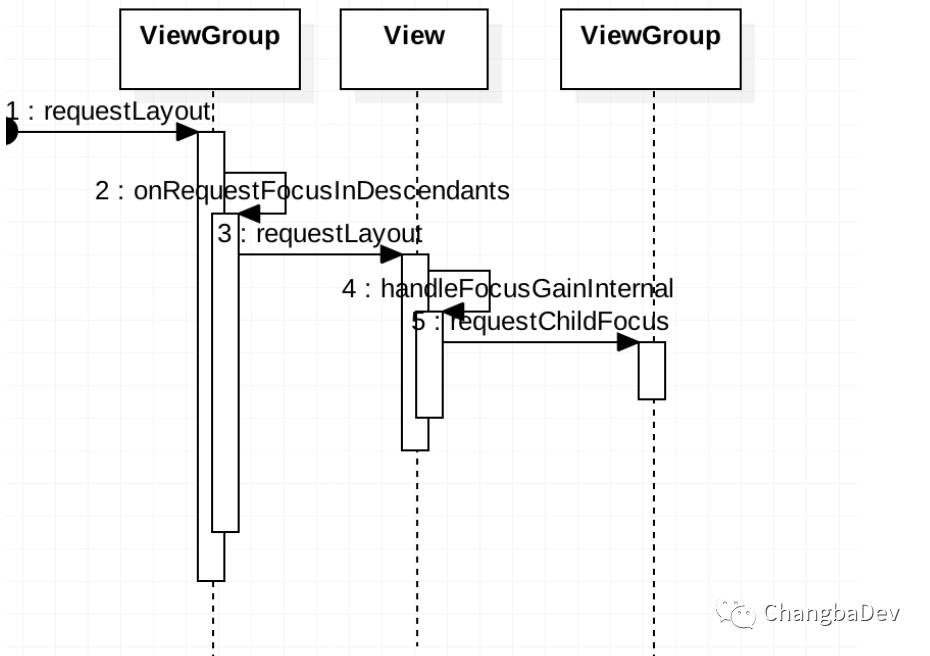

之后就是requestLayout的过程了，ViewGroup调用requestLayout，根据descendantFocusability来决定是否继续调用子View的requestLayout。descendantFocusability有三个取值，FOCUSBLOCKDESCENDANTS、FOCUSBEFOREDESCENDANTS和FOCUSAFTERDESCENDANTS。FOCUSBLOCKDESCENDANTS代表子View无法获取焦点，所以结果就是当前的ViewGroup会获取了焦点（如果可以的话）。FOCUSBEFOREDESCENDANTS代表先看当前ViewGroup是否可以获取焦点，如果不可以的话再调用子View的requestLayout。FOCUSAFTERDESCENDANTS的话就是先调用子View的requestLayout，如果没有可以获取焦点的View则执行自己的super.requestLayout。最终在一个View获取焦点的时候，还会递归调用父布局requestChildFocus。父布局会保存当前获取焦点的子view。这个属性会在之后的查找中发挥作用。
焦点的转换及查找
焦点的移动是通过遥控器的按键产生keyEvent。系统通过处理各个按键事件最终改变焦点的。ViewRootImpl中包含SyntheticInputStage、ViewPostImeInputStage、NativePostImeInputStage等事件处理器。这些处理器组成责任链。如果事件没有被消耗掉，则会依次传递处理。其中ViewPostImeInputStage是处理View相关事件的。我们就从它开始说起。
ViewRootImpl.java
private int processKeyEvent(QueuedInputEvent q) {
final KeyEvent event = (KeyEvent)q.mEvent;
// Deliver the key to the view hierarchy.
if (mView.dispatchKeyEvent(event)) {
return FINISH_HANDLED;
}
...
// Handle automatic focus changes.
if (event.getAction() == KeyEvent.ACTION_DOWN) {
if (groupNavigationDirection != 0) {
if (performKeyboardGroupNavigation(groupNavigationDirection)) {
return FINISH_HANDLED;
}
} else {
if (performFocusNavigation(event)) {
return FINISH_HANDLED;
}
}
}
return FORWARD;
}
整个处理过程在processKeyEvent方法中，首先是按键事件的分发dispatchKeyEvent，ViewGroup中的该方法是递归调用焦点子View的dispatchKeyEvent（上边说过，每个ViewGroup会保存有焦点的子view）。
ViewGroup.java
public boolean dispatchKeyEvent(KeyEvent event) {
…
if ((mPrivateFlags & (PFLAG_FOCUSED | PFLAG_HAS_BOUNDS))
== (PFLAG_FOCUSED | PFLAG_HAS_BOUNDS)) {
if (super.dispatchKeyEvent(event)) {
return true;
}
} else if (mFocused != null && (mFocused.mPrivateFlags & PFLAG_HAS_BOUNDS)
== PFLAG_HAS_BOUNDS) {
if (mFocused.dispatchKeyEvent(event)) {
return true;
}
}
…
return false;
}
可以看到按键事件是一路按照有焦点的“树枝”来传递的，mFocused就是有焦点的子View。如果事件在某一层被消耗掉了的话需要返回true。View中默认的处理就是响应keylistener和调用onKeyDown、onKeyUp等方法。
ViewRootImpl.java
private boolean performFocusNavigation(KeyEvent event) {
int direction = 0;
switch (event.getKeyCode()) {//第一点
case KeyEvent.KEYCODE_DPAD_LEFT:
if (event.hasNoModifiers()) {
direction = View.FOCUS_LEFT;
}
break;
case KeyEvent.KEYCODE_DPAD_RIGHT:
if (event.hasNoModifiers()) {
direction = View.FOCUS_RIGHT;
}
break;
case KeyEvent.KEYCODE_DPAD_UP:
if (event.hasNoModifiers()) {
direction = View.FOCUS_UP;
}
break;
case KeyEvent.KEYCODE_DPAD_DOWN:
if (event.hasNoModifiers()) {
direction = View.FOCUS_DOWN;
}
break;
case KeyEvent.KEYCODE_TAB:
if (event.hasNoModifiers()) {
direction = View.FOCUS_FORWARD;
} else if (event.hasModifiers(KeyEvent.META_SHIFT_ON)) {
direction = View.FOCUS_BACKWARD;
}
break;
}
if (direction != 0) {
View focused = mView.findFocus();//第二点
if (focused != null) {
View v = focused.focusSearch(direction);
if (v != null && v != focused) {
…
if (v.requestFocus(direction, mTempRect)) {
playSoundEffect(SoundEffectConstants
.getContantForFocusDirection(direction));
return true;
}
}
// Give the focused view a last chance to handle the dpad key.
if (mView.dispatchUnhandledMove(focused, direction)) {
return true;
}
} else {
if (mView.restoreDefaultFocus()) {
return true;
}
}
}
return false;
}
寻找焦点的流程，首先是将事件转换为相应的direction，获取当前的焦点View。这也是个递归调用的过程，利用父布局存储有焦点的子View。之后就是调用focusSearh来查找下一个焦点。
View.java
public View focusSearch(@FocusRealDirection int direction) {
if (mParent != null) {
return mParent.focusSearch(this, direction);
} else {
return null;
}
}
ViewGroup.java
public View focusSearch(View focused, int direction) {
if (isRootNamespace()) {
// root namespace means we should consider ourselves the top of the
// tree for focus searching; otherwise we could be focus searching
// into other tabs. see LocalActivityManager and TabHost for more info.
return FocusFinder.getInstance().findNextFocus(this, focused, direction);
} else if (mParent != null) {
return mParent.focusSearch(focused, direction);
}
return null;
}
ViewRootImpl.java
public View focusSearch(View focused, int direction) {
checkThread();
if (!(mView instanceof ViewGroup)) {
return null;
}
return FocusFinder.getInstance().findNextFocus((ViewGroup) mView, focused, direction);
}
View的focusSearch一般就是调用父布局的focusSearch，直到最顶端的ViewRootImpl。当然ViewGroup中的focusSearch也有一些不同。会判断是否已经是Root层，如果是则也会调用FocusFinder来处理。反之就是View的默认实现了。
FocusFinder.java
private View findNextFocus(ViewGroup root, View focused, Rect focusedRect, int direction) {
View next = null;
ViewGroup effectiveRoot = getEffectiveRoot(root, focused);
if (focused != null) {
next = findNextUserSpecifiedFocus(effectiveRoot, focused, direction);
}
if (next != null) {
return next;
}
ArrayList<View> focusables = mTempList;
try {
focusables.clear();
effectiveRoot.addFocusables(focusables, direction);
if (!focusables.isEmpty()) {
next = findNextFocus(effectiveRoot, focused, focusedRect, direction, focusables);
}
} finally {
focusables.clear();
}
return next;
}
FocusFinder首先是调用findNextUserSpecifiedFocus看用户是否设置了nextFocusXXId，如果设置了则直接返回对应的View，反之则会执行findNextFocus方法来寻找。

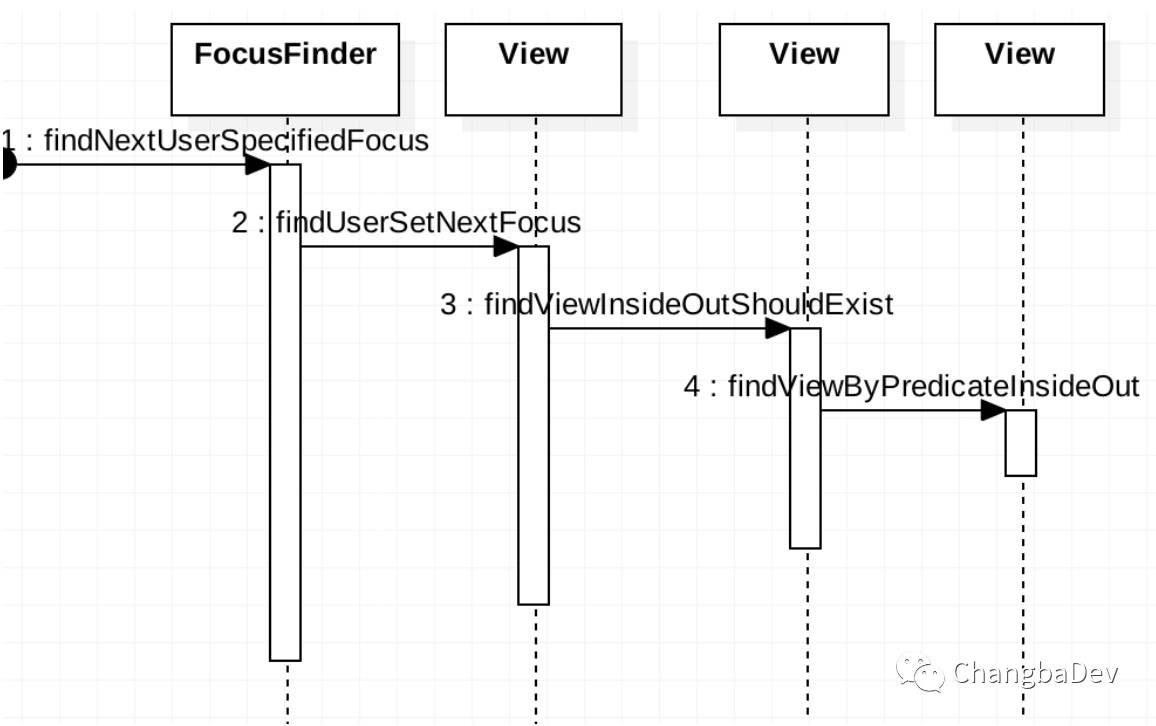

上图是寻找nextFocusXXId对应View的调用过程。其中findViewByPredicateInsideOut就是根据nextFocusXXId来寻找相应的View。寻找的方式是从当前View开始寻找，如果是ViewGroup则递归遍历子View来寻找对应Id的View，是View的话则判断当前Id是否一致。如果没有找到对应Id的View则从父布局再继续寻找，因自己已经寻找过了，所以跳过自己。
所以寻找方向是从当前View往上逐步遍历的，直到根View。如果有相同的Id的View，那么寻找到一定是离当前View最近的一个。在应用时需注意Id相同的情况。
View.java
public final <T extends View> T findViewByPredicateInsideOut(
View start, Predicate<View> predicate) {
View childToSkip = null;
for (;;) {
T view = start.findViewByPredicateTraversal(predicate, childToSkip);
if (view != null || start == this) {
return view;
}
ViewParent parent = start.getParent();
if (parent == null || !(parent instanceof View)) {
return null;
}
childToSkip = start;
start = (View) parent;
}
}
protected <T extends View> T findViewByPredicateTraversal(Predicate<View> predicate,
View childToSkip) {
if (predicate.test(this)) {
return (T) this;
}
return null;
}
ViewGroup.java
protected <T extends View> T findViewByPredicateTraversal(Predicate<View> predicate,
View childToSkip) {
if (predicate.test(this)) {
return (T) this;
}
final View[] where = mChildren;
final int len = mChildrenCount;
for (int i = 0; i < len; i++) {
View v = where[i];
if (v != childToSkip && (v.mPrivateFlags & PFLAG_IS_ROOT_NAMESPACE) == 0) {
v = v.findViewByPredicate(predicate);
if (v != null) {
return (T) v;
}
}
}
return null;
}
自动寻找焦点的过程首先是确定一个focusedRect，就是原焦点的区域。如果没有原焦点，则会根据direction确定一个区域。方向为上左的时候区域为右下的点，方向为右下的时候怎区域为左上的点。然后，依次比较所有的可获取焦点的View，找出最合适成为下一个焦点的View。
FocusFinder.java
boolean isBetterCandidate(int direction, Rect source, Rect rect1, Rect rect2) {
// to be a better candidate, need to at least be a candidate in the first
// place :)
if (!isCandidate(source, rect1, direction)) {
return false;
}
// we know that rect1 is a candidate.. if rect2 is not a candidate,
// rect1 is better
if (!isCandidate(source, rect2, direction)) {
return true;
}
// if rect1 is better by beam, it wins
if (beamBeats(direction, source, rect1, rect2)) {
return true;
}
// if rect2 is better, then rect1 cant' be :)
if (beamBeats(direction, source, rect2, rect1)) {
return false;
}
// otherwise, do fudge-tastic comparison of the major and minor axis
return (getWeightedDistanceFor(
majorAxisDistance(direction, source, rect1),
minorAxisDistance(direction, source, rect1))
< getWeightedDistanceFor(
majorAxisDistance(direction, source, rect2),
minorAxisDistance(direction, source, rect2)));
}
比较算法(其中rect2代表当前最合适的区域，初始是一个最不可能的区域)：

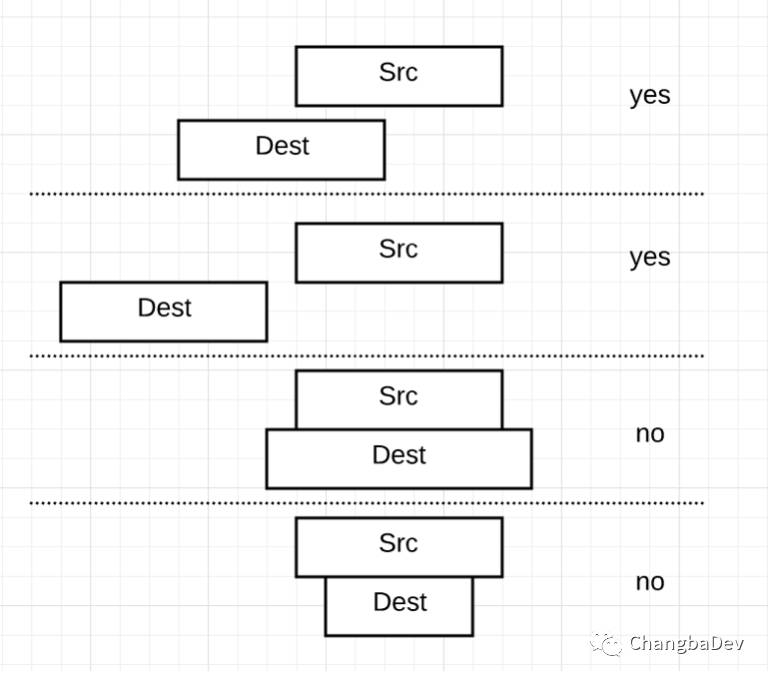

1.rect1是否在对应的方向上。rect1是则继续。如果不是则淘汰。
2.如果rect1满足方向上的要求，同样检查下rect2是否满足。一般都会满足，除了初始情况。
3.如果都满足条件，则根据方向上是否重叠及距离来判断谁更合适。

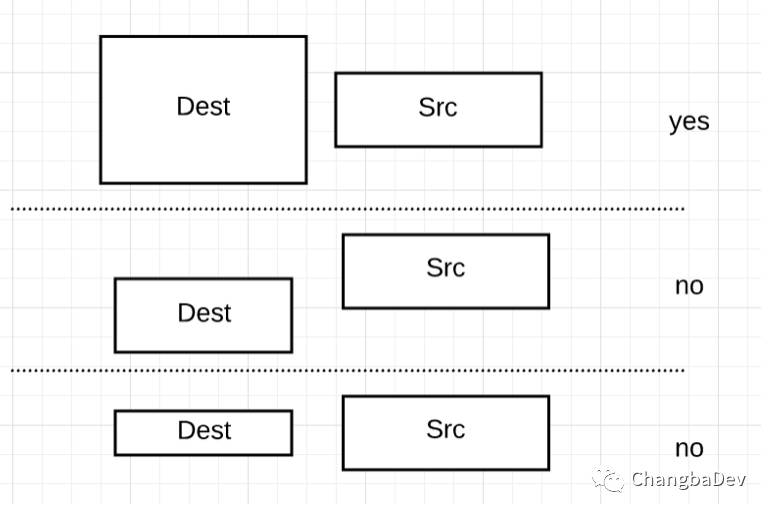

beamBeats比较：
1.如果rect2在对应的方向上，或者rect1不在。则rect1不比rect2合适。
2.如果rect2和原区域在该方向上重合，则rect1胜出。
3.如果左右方向则rect1胜出。
4.竖直方向上，最后则是距离的比较。比如up方向上，是rect1的bottom和src的top之前的距离比较于rect2的top和src的top之间的距离。小的会胜出。对于重合的情况则距离为0。
4.两次交换rect1和rect2通过第3步的比较。如果还不能确定谁胜出则进行距离的比较。比如direction为up，rect1的bottom和src的距离为a，rect1和src的左右方向上的中心点的距离为b。则rect1的距离就是 13*a*a+b*b;
int getWeightedDistanceFor(int majorAxisDistance, int minorAxisDistance) {
return 13 * majorAxisDistance * majorAxisDistance
+ minorAxisDistance * minorAxisDistance;
}
其中13就是一个计算因子，个人理解是direction方向上的距离在整个距离的计算中占据更大的比重。
以上，就是焦点寻找的具体过程了。如果有疑惑的话，可以对照Android的源码一步步，应该会比较好理解一点。
App开发中的问题及解决
一，我们在项目中使用TabWidget +TabHost来实现多fragment的切换。在TabWidget上进行焦点切换的时候会切换fragment(在Android8.0之后只有焦点的变化)。这样在焦点从content切换到TabWidget的时候，如果查找到的焦点不是当前tab的时候，就是出现fragment切换的情况，而这不是我们希望看到的。

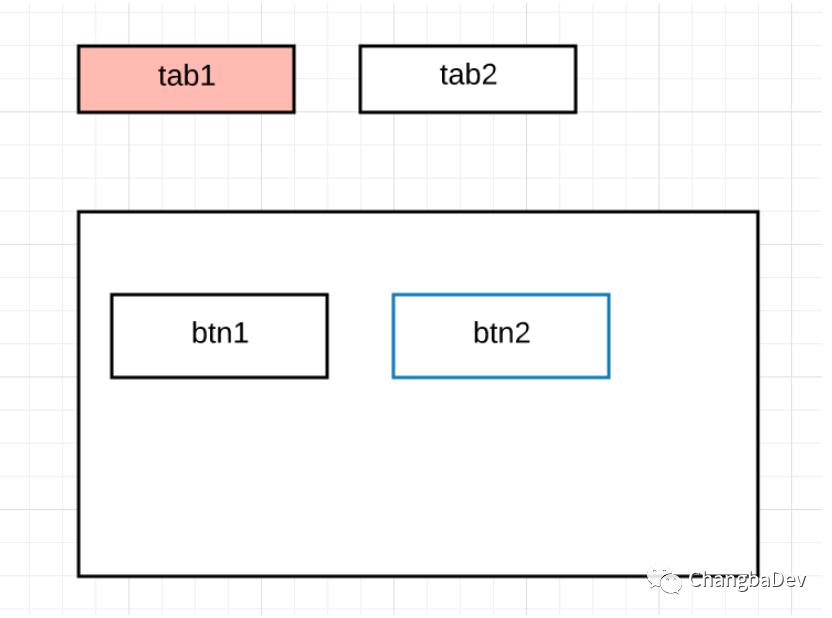

比如上图，当前tab为tab1，当前焦点为btn2。这时按up键时，根据焦点查找算法，tab2会成为下一个焦点。而当焦点获取焦点时，会自动切换当前fragment。而我们的需求是下一个焦点是tab1。这里就要进行一些特殊处理。
方式一：在TabWidget内注册整个view tree的焦点变化的监听，通过焦点变化来重新设置tab。这种方式在没有其他变化的时候是可以实现效果。但是如果有比如放大等效果的话，就是出现两个同时放大的tab。所以我们弃用了。
方式二：重写tabhost的focusSearch方法。根据上边所讲的焦点寻找过程。会先调用持有焦点这个“树枝”上所有View的focusSearch方法。
MyTabhost.java
@Override
public View focusSearch(View focused, int direction) {
for (WeakReference<IFocusSearchListener> weakReference : mListenerList) {
IFocusSearchListener listener = weakReference.get();
if (listener != null) {
view = listener.focusSearchSelf(focused, direction);
if (view != null) {
return view;
}
}
}
return super.focusSearch(focused, direction);
}
MyTabWidget.java
public View focusSearchSelf(View focused, int direction) {
if (mLastFocusView != null) {
View view = FocusFinder.getInstance().findNextFocus((ViewGroup) getRootView(), focused, direction);
if (ViewUtils.isChildInHierarchy(this, view) && !ViewUtils.isChildInHierarchy(this, focused)) {
return mLastFocusView;
}
}
return null;
}
看代码MyTabhost中使用了监听模式，MyTabWidget中的focusSearchSelf是具体的实现。依然是使用FocusFinder先寻找一遍，如果找到的焦点是TabWidget的子View，而原焦点不是子View，则直接返回当前tab。这种方式主要是在焦点确认之前来干扰焦点的寻找。这是一个特别重要的方式，同样用于解决下个问题。
二，默认焦点不符合需求的问题

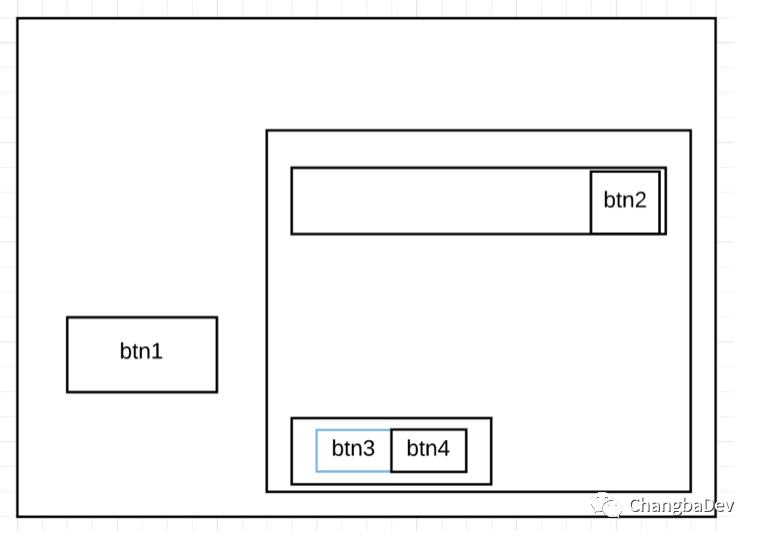

比如上图，右边是一个逻辑上的整体，一个listview+viewgroup的布局。当前焦点是btn3。当按up键时，按逻辑上的关系，我们需要btn2获取焦点，但是根据默认寻找算法，btn1获得了焦点。如果用设置nextFocusUpId的方式，对于listview则非常麻烦，毕竟item的view是会变化的。那么我们同样可以用重写focusSearch方法的方式来解决。 我们需要设置btn3的父布局的focusUpId为ListView的id。默认情况下两个父布局的nextFocusXXId的设置对子view是不管作用的。我们可以这样重写整个布局根view的 focusSearch。
public View focusSearch(View focused, int direction) {
View next = findNextUserSpecifiedFocus(focused, direction);
if (next != null && next.getVisibility() == View.VISIBLE) {
ViewGroup group = getNearestSameParent(next, focused);
if (group != null) {
next = FocusFinder.getInstance().findNextFocus(group, focused, direction);
}
} else {
next = null;
}
return next;
}
首先是通过当前焦点递归寻找看是否有某一层的父布局有设置nextFocusId。如果有则寻找该view和当前焦点共同的最近的父布局。然后用该布局作为FocusFinder的根布局来寻找下个焦点。这么做的目的就是尽量缩小寻找的范围。尽可能的契合逻辑上的合理。
结尾
本文主要就是对焦点的获取和转换进行了原理的阐述，然后根据其中的过程（尤其是focusSearch方法），我们进行控制处理，来达到我们项目中的需求。其中如果有错误，欢迎指证。谢谢~
