揭秘 TiDB 新优化器：Cascades Planner 原理解析

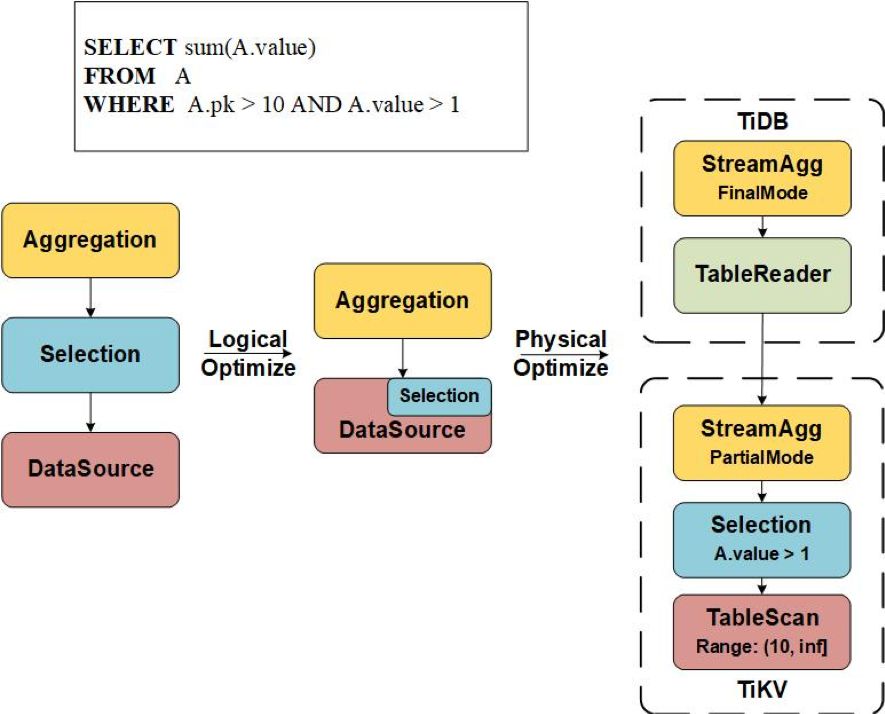

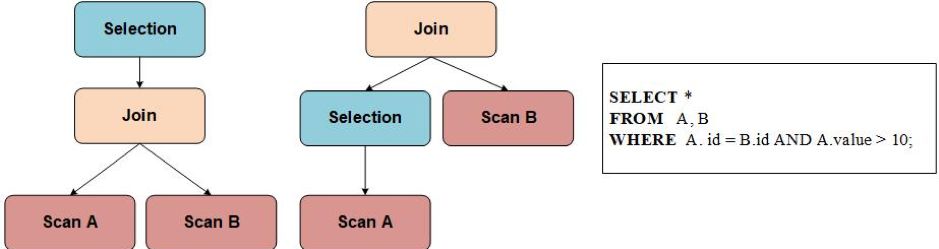

关系型数据库中查询优化器的作用是为一个 SQL 在合理的开销内产生一个合适的查询计划，TiDB 源码阅读系列文章（六）Select 语句概览 中介绍过 TiDB 当前优化器的基本组成，TiDB 当前的优化器将优化过程主要分为逻辑优化（Logical Optimize）和物理优化（Physical Optimize）两个阶段。逻辑优化是将一棵逻辑算子树（LogicalPlan Tree）进行逻辑等价的变化，最后的结果是一棵更优的逻辑算子树；而物理优化则是将一棵逻辑算子树转换成一棵物理算子树（PhysicalPlan Tree）。这棵物理算子树就是我们说的物理执行计划，将交由 TiDB 执行引擎去完成后续的 SQL 执行过程。

TableScan(table: t, range:(1, inf]) -> TableReader(a, b) -> Projection(b)

在 TiDB 中，物理优化不仅仅是选择物理算子，还完成了算子下推 TiKV 的任务，例如将 Aggregation 算子分裂成 FinalMode 和 PartialMode 两部分，并将 PartialMode 的 Aggregation 下推到 TiKV Coprocessor 中执行，具体可以参考 TiDB 源码阅读系列文章（二十二）Hash Aggregation。

• 对于 Selection 算子，由于 Selection 在逻辑优化阶段被下推到 DataSource 中，因此在物理优化阶段中，如果 Selection 中有过滤条件不能转换成扫描的 Range 条件，就会产生一个 Coprocessor 层的 Selection。
• 对于 Limit、TopN 以及 Aggregation 算子，当且仅当它们的子节点是 DataSource 的时候，才允许被下推。

• 算子下推逻辑过于简单，除了 Selection 之外只允许下推一个算子，难以应对未来添加的新的下推算子（例如 Projection 等），同时也没法针对某些特殊场景进行灵活地算子下推。
• 扩展性差：难以扩展支持其他的存储引擎，并实现相应的算子下推，例如 TiFlash（一个尚未开源的列存引擎）。
• 难以添加针对特殊数据源的优化规则，优化器的搜索空间进一步被限制。

Memo

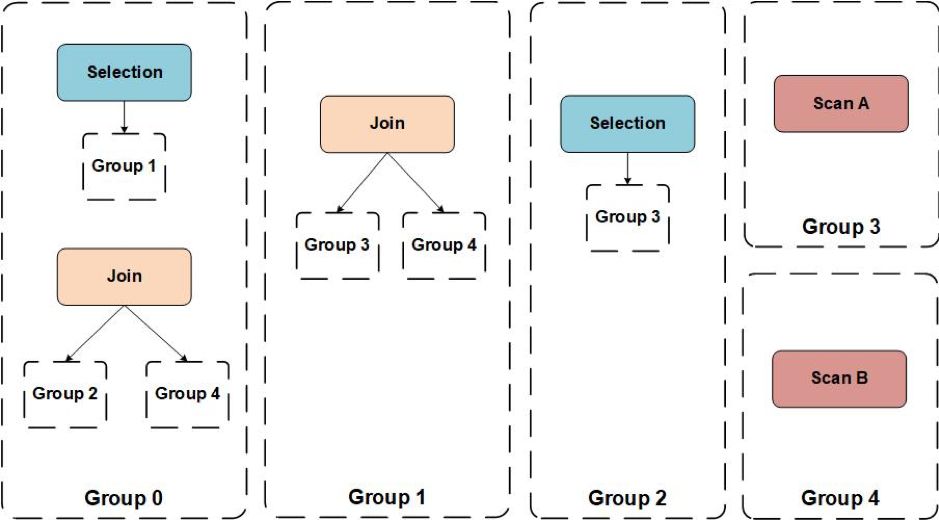

Cascades Optimizer 在搜索的过程中，其搜索的空间是一个关系代数算子树所组成的森林，而保存这个森林的数据结构就是 Memo。Memo 中两个最基本的概念就是 Expression Group（下文简称 Group） 以及 Group Expression（对应关系代数算子）。每个 Group 中保存的是逻辑等价的 Group Expression，而 Group Expression 的子节点是由 Group 组成。下图是由五个 Group 组成的 Memo：

Rule

Searching Algorithm

• 优化规则易于实现，通过实现几个简单的接口来定义优化规则。
• 优化规则易于扩展，我们不需要再考虑优化规则的执行顺序。
• 优化规则可以反复应用，增大优化器的搜索空间。
• 对于不一定更优的优化规则，可以通过 Cost 来选取结果。
• 算子下推存储层更加灵活，方便未来扩展新的下推算子。
• 使 TiDB 可以更容易地接入其他的存储或者计算引擎，例如 TiFlash。
• 为 TiDB 的优化器能力分级，不同复杂程度的查询可以选用不同的优化等级。

type GroupExpr struct {
  ExprNode plannercore.LogicalPlan
  Children []*Group
  Group    *Group
  ...
}

type Group struct {
  Equivalents *list.List

  ImplMap map[string]Implementation
  Prop    *property.LogicalProperty
  EngineType EngineType
}

type Operand int
const (
  OperandAny Operand = iota
  OperandJoin
  OperandAggregation
  OperandProjection
  ...

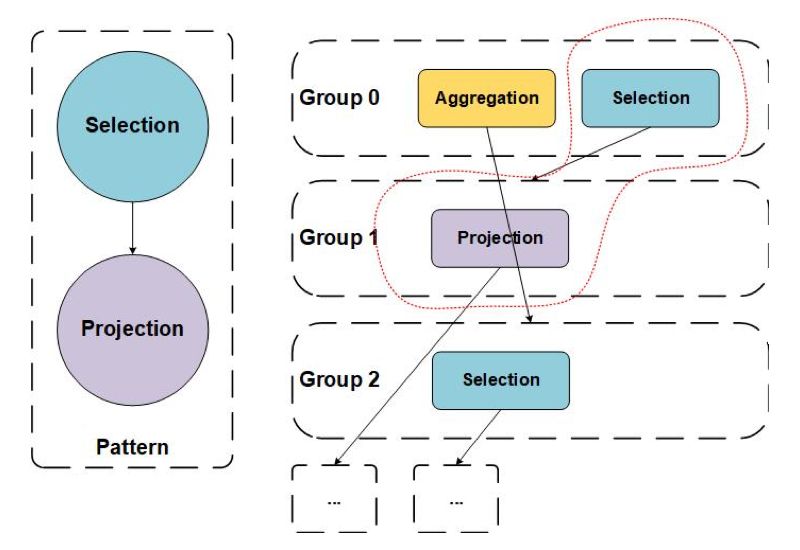

type Pattern struct {
  Operand
  Children []*Pattern
}

Transformation

• GetPattern()
   方法获取这个变换规则所需要匹配的一个 Pattern。
• 由于 Pattern 只能描述算子的类型，不能描述 LogicalPlan 内部的内容约束，因此通过 Match()
   方法可以判断更细节的匹配条件。例如 Pattern 只能描述我们想要一个 Join 类型的算子，但是却没法描述这个 Join 应该是 InnerJoin 或者是 LeftOuterJoin，这类条件就需要在 Match()
   中进行判断。

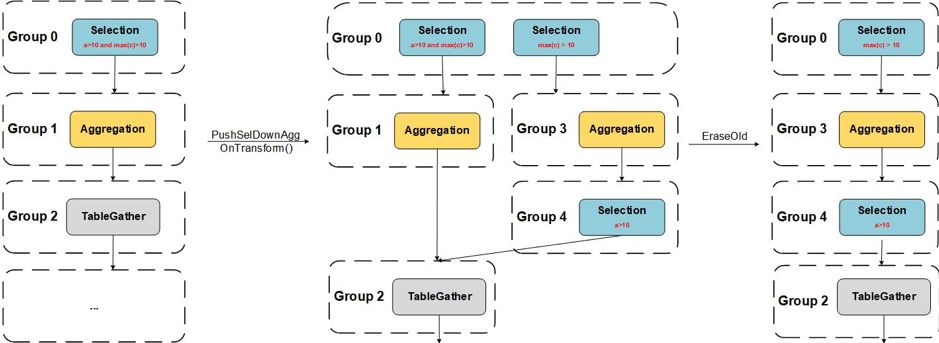

• OnTransform()
   方法中定义了变换规则的具体内容，返回的内容分别是新的 GroupExpr，是否删除旧的 GroupExpr
  ，是否删除旧的 Group 中所有的 GroupExpr
  。

// Transformation defines the interface for the transformation rules.
type Transformation interface {
  GetPattern() *memo.Pattern

  Match(expr *memo.ExprIter) bool

  OnTransform(old *memo.ExprIter) (newExprs []*memo.GroupExpr, eraseOld bool, eraseAll bool, err error)
}

Implementation/Implementation Rule

type Implementation interface {
  CalcCost(outCount float64, children ...Implementation) float64
  SetCost(cost float64)
  GetCost() float64
  GetPlan() plannercore.PhysicalPlan

  AttachChildren(children ...Implementation) Implementation
  ScaleCostLimit(costLimit float64) float64
}

• ImplementationRule
   只能通过 Operand 来匹配，因此也需要一个 Match()
   方法来对算子内部的细节做更细粒度的匹配。
• OnImplement()
   方法用于为 GroupExpr 生成对应的 Implementation。

type ImplementationRule interface {
  Match(expr *memo.GroupExpr, prop *property.PhysicalProperty) (matched bool)
  OnImplement(expr *memo.GroupExpr, reqProp *property.PhysicalProperty) (memo.Implementation, error)
}

type Enforcer interface {
  NewProperty(prop *property.PhysicalProperty) (newProp *property.PhysicalProperty)
  OnEnforce(reqProp *property.PhysicalProperty, child memo.Implementation) (impl memo.Implementation)
  GetEnforceCost(g *memo.Group) float64
}

type LogicalProperty struct {
  Stats  *StatsInfo
  Schema *expression.Schema
}

PhysicalProperty

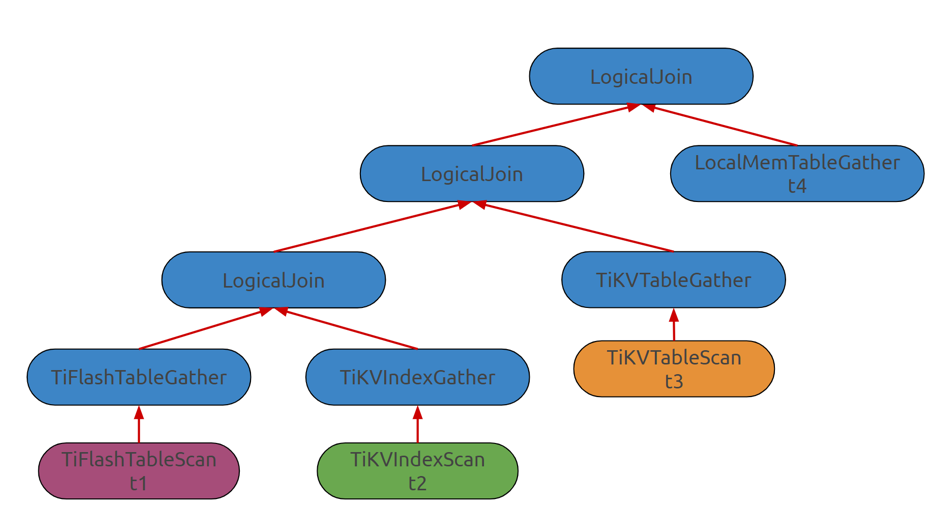

• 我们可以在逻辑优化阶段就区分出不同的存储引擎，可以针对不同的存储引擎设计不同的算子下推策略。
• 若 TiDB 想要使用别的存储引擎，在优化器中只需要实现对应的 Gather 算子以及物理优化阶段的 Reader 算子。

• Preprocessing phase，预处理阶段。
• Exploration phase，逻辑搜索阶段。
• Implementation phase，物理实现阶段。

func (opt *Optimizer) implGroupExpr(groupExpr *memo.GroupExpr, reqPhysProp *property.PhysicalProperty) (impls []memo.Implementation, err error) {
  for _, rule := range opt.GetImplementationRules(groupExpr.ExprNode) {
     if !rule.Match(groupExpr, reqPhysProp) {
        continue
     }
     impl, err := rule.OnImplement(groupExpr, reqPhysProp)
     if err != nil {
        return nil, err
     }
     if impl != nil {
        impls = append(impls, impl)
     }
  }
  return impls, nil
}

• Implementation Phase 实际上是一个记忆化搜索的过程，每个 Group 搜索到一个 PhysicalProperty 对应最优的 Implementation 后都会将其记录下来，因此在搜索之前可以先查看是否可以从历史结果中查询到 reqPhysicalProp
   对应的最优 Implementation。

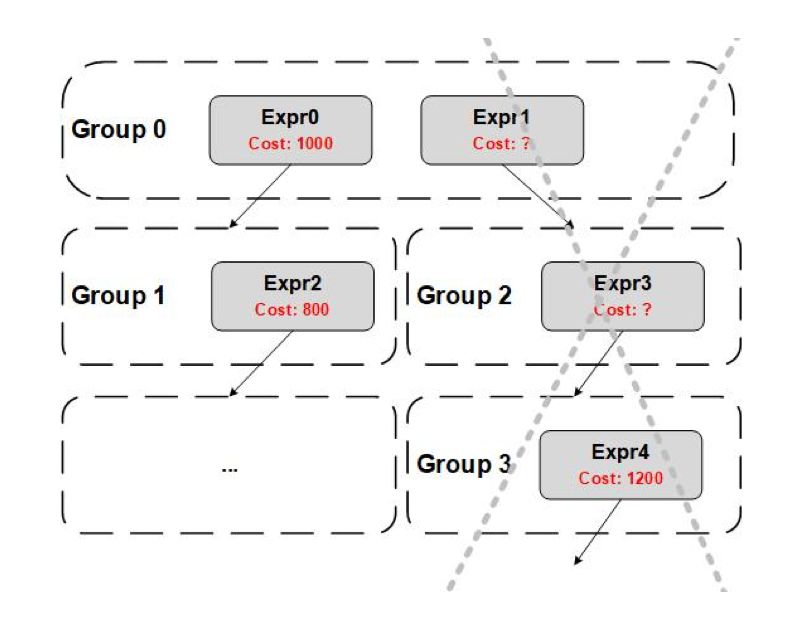

• CostLimit 是在搜索过程中用于预剪枝的 Cost 上界，要注意的是使用 CostLimit 的前提是：Cost 必须自底向上单调递增。我们以下图为例，Expr0 和 Expr1 是 Group0 中逻辑等价的 GroupExpr，Expr0 产生的最优的 Implementation 的 Cost 是 1000，此时我们会用 CostLimit = 1000 去搜索 Expr1，我们的目的是让 Expr1 产生更好的（Cost 更小的）Implementation，但是 Expr1 在向下搜索的过程中，Expr4 的最优 Implementation 的 Cost 是 1200，大于了 CostLimit，也就是说 Expr1 产生的 Implementation 的 Cost 一定是大于 1200 的，所以 Expr1 在这条路径上无论如何都不会比 Expr0 产生的 Implementation 更优，因此我们会将这条搜索路径剪枝，不对 Expr1、Expr3 再进行搜索。

• 在生成 Implementation 之前会先对当前的 Group 调用fillGroupStats()
  来填充LogicalProperty 里的统计信息。
• 最后就是调用 implGroupExpr()
   来产生 Implementation 和递归调用 implGroup()
  来搜索子 Group 的过程。

select b, sum(c) over (partition by b) from t
