FFmpeg封装及编解码流程

创意开源 2020-07-07

1400

开源神器 | 底层逻辑 | 作品分析 | 咨询解答

004期

开源神器

FFmpeg

音视频领域的霸主开源库。

FFmpeg是一套可以用来记录、转换数字音视频，

并能将其转化为流的开源计算机程序。

功能包括：视频采集、格式转换、视频抓图、加水印等。

GitHub网站：https://github.com/FFmpeg/FFmpeg

使用FFMPEG作为内核视频播放器：射手播放器，暴风影音，KMPlayer，QQ影音，Mplayer，ffplay，...

使用FFMPEG作为内核的转码工具：格式工厂...

事实上，FFMPEG的视音频编解码功能确实太强大了，几乎囊括了现存所有的视音频编码标准，因此只要做视音频开发，几乎离不开它。

也意味着，你懂了FFmpeg如果使用代码操作，像格式工厂、QQ影音……，你都可以卸载了！

1.FFmpeg的简介：

功能完整：FFmpeg是领先的多媒体框架，能够解码(decode)、编码(encode)、转码(transcode)、复用(mux)、解复用(demux)、流(stream)、过滤(filter)和播放(play)人类和机器创建的几乎所有内容。
几乎支持所有格式：FFmpeg支持最模糊的古代格式直至最前沿。无论是由某些标准委员会、社区还是公司设计的。
跨平台高度可移植性：FFmpeg可以在各种构建环境：机器体系结构和配置下，跨Linux、Mac OS X、Microsoft Windows、BSD、Solaris等编译，运行并通过测试基础架构 FATE。
每日更新的文档：各种在线每晚更新一次，并且对应于最新的FFmpeg版本。

2. FFmpeg播放流程：

2.1 播放流程：

video.avi(Container) -> 打开得到 Video_Stream -> 读取Packet -> 解析到 Frame -> 显示Frame。

2.2 相关术语：

2.2.1 「封装格式(Container Format)」

封装格式(Container Format)，可看作是编码流(Stream)(音频、视频等)数据的一层外壳，将编码后的数据，存储于此封装格式的文件之内。

封装又称容器(Container)，容器的用词更为形象。容器就是存放内容的器具。
例如：饮料是内容，那么装饮料的瓶子就是容器。

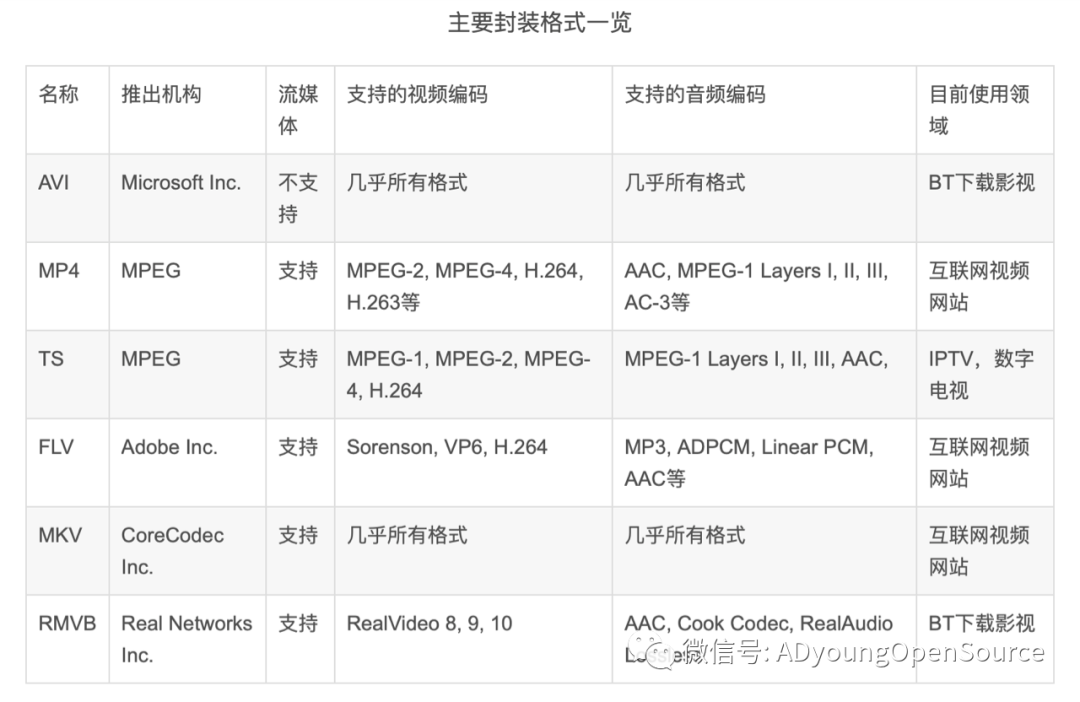

对视频来说，封装格式是MP4、AVI、MKV、RMVB等格式。

2.2.2 「流(Stream)」

流(Stream)是一种音视频数据信息的传输方式。
有五种流：视频流(Video Stream)、音频流(Audio Stream)、字幕(Subtitle)、附件(t)、数据(d)。

例如：曾经多年前使用VCD看港片，可以选择粤语或国语声音，是视频文件中存放了两路音频流，可供用户选择其中一路进行播放。

2.2.3 「帧(Frame)」

帧(Frame)本意代表一幅静止的图像。

在流(Stream)中，帧代表最小数据单元，也是编解码器真正处理的最小处理单元。

数字视频处理的帧，通常不是说原始图像，而是被编码器编码后的一个图像。

对于视频来说，帧(Frame)是编码器编码后的一个图像；
对于音频来说，帧(Frame)是编码器编码后的一个声音。

帧(Frame)分为：I帧:关键帧；P帧:预测帧；B帧:双向预测帧。

2.2.4 「编解码(Codec)」

每路音视频流(Stream)都会以帧(Frame)为最小单位，被相应的编/解码器(Codec)进行编码或解码，以实现原始数据和压缩数据之间的相互转换。

编码(Codec)是对原始数据的加工，是对输入源进行处理，然后输出的过程。简单说，就是对图像和声音的压缩方法。
视频编码主要有：H263、H264、H265、MPEG系列等。

编码(Codec)其实是编码(COde)和解码(DECode)的合称。
CODEC = COde(编码) + DECode(解码)

解码就是把编码后的东西还原为原来的状态。

对于视频来说，就是把压缩的图像和声音还原为正常可以播放的图像和声音。

编码可以改变文件格式，或者文件格式不变，只更改其他数据。

FFmpeg编解码是基于比特流进行的。

2.2.5 「数据包(Packet)」

数据包(Packet)是从流(Stream)中读取的原始Raw数据片段，这些数据片段中，包含的是解码后能被应用程序处理的原始帧(Raw Frame)数据。

分开的数据流在送往编解码器(Codec)处理之前，要先放于缓存中，添加一些附属信息（例如：打上时间戳）以便后续处理，这个缓存空间就是数据包(Packet)；

由于数据流是在时间轴上交错放置，所有的视频、音频、字幕都被分割成一段一段的数据，这些一段段的数据从数据流中解析出来之后，就是存放在各自的数据包(Packet)。

单纯的视频数据包来说，一个视频数据包可以存放一个视频帧；
单纯的音频帧来说，如果抽样率(sample-rate)是固定不变的，一个音频数据包可以存放几个音频帧；若是抽样率是可变的，则一个数据包就只能存放一个音频帧。

3. FFmpeg转码流程：

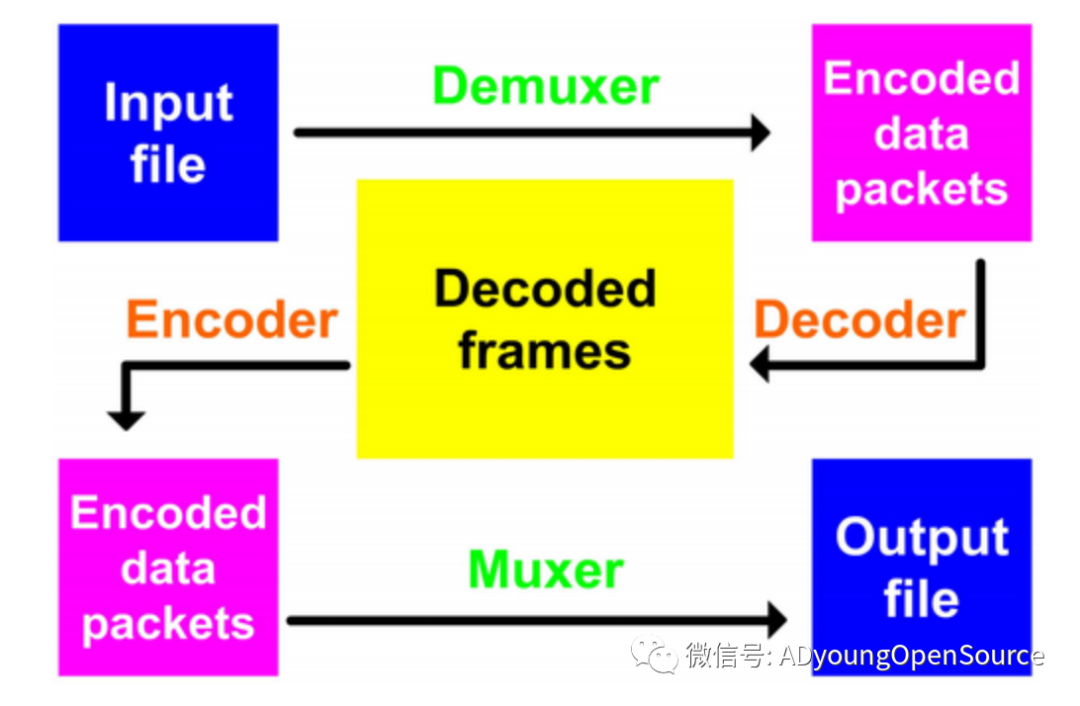

3.1 文件转码流程：

解封装Demux —> 解码Decode —> 编码Encode —> 封装Mux

3.2 相关术语：

3.2.1 封装格式转换：解封装Demux与封装Mux（无编解码/转码）

封装(Container)见上文2.2.1称为容器。

3.2.1.1 封装，还称为多路复用(Mux)。

封装的目的：

1. 是为了在一个文件流(Stream)中能同时存储视频流(Video Stream)、音频流(Audio Stream)、字幕(Subtitle)、附件(t)、数据(d)等内容。这正是“复用”的含义所在(分时复用)。

2. 是在网络环境下确保数据的可靠快速传输。

3.2.1.2 封装格式转换：

包括封装与解封装，即「复用(Mux)」与「解复用(Demux)」。

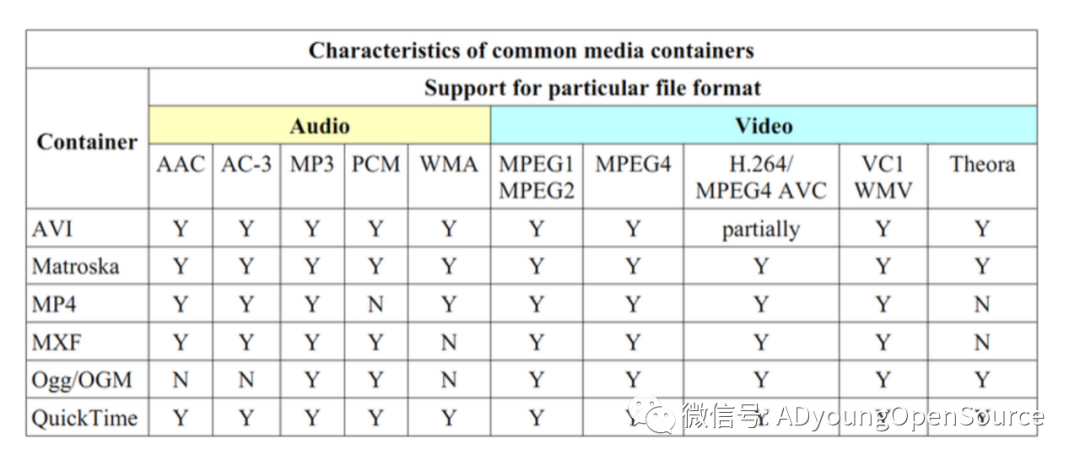

封装格式转换，就是在AVI,FLV,MKV,MP4这些格式之间进行转换(对应.avi/.flv/.mkv/.mp4后缀文件)。

「复用(Mux)」又称为封装

将多路流(视频、音频、字幕等)，按照某种容器规则，混入一路输出中(普通文件、流等)。是multiplex的缩写。

「解复用(Demux)」又称为解封装

复用(Mux) 的反操作。从一路输入中，解析分离出多路流(视频、音频、字幕等)。

「复用(Mux)」处理的是输入格式，「解复用(Demux)」处理的输出格式。

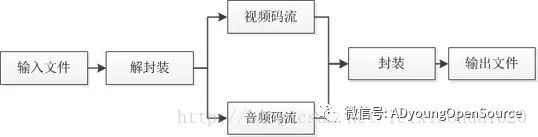

3.2.1.3 封装格式转换工作原理图：

封装格式转换并不进行视音频的编码和解码工作。而是直接将视音频压缩码流，从一种封装格式文件中获取出来，然后打包成另外一种封装格式的文件。

3.2.1.4 封装格式转换特点：

处理速度极快。视音频编解码算法十分复杂，占据了转码的绝大部分时间。因为不需要进行视音频的编码和解码，所以节约了大量的时间。
视音频质量无损。因为不需要进行视音频的编码和解码，所以不会有视音频的压缩损伤。

3.2.2 编解码转换（转码）

使用FFmpeg对输入源处理，然后输出的过程叫做转码。转码可以改变文件格式，或者文件格式不变，只是更改其他数据。

编码的目的：

是为了压缩媒体数据。有别于通用文件数据的压缩，在图像或音频压缩的时候，可以借助图像特性（如前后关联、相邻图块关联）或声音特性（听觉模型）进行压缩，可以达到比通用压缩技术更高的压缩比。

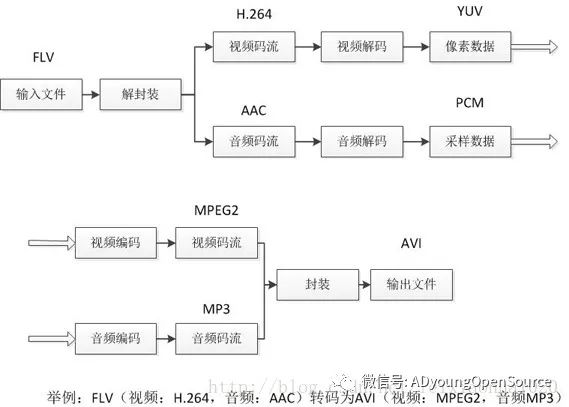

传统的编码转换程序工作原理图：

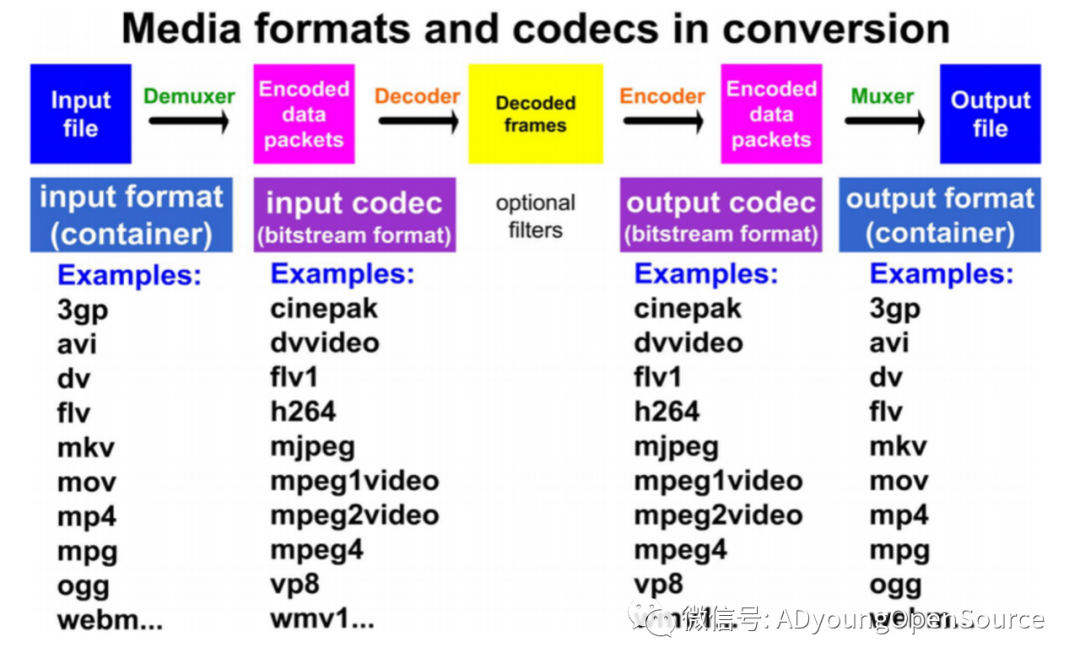

3.3 转码步骤：

1. Demuxer 解复用器进行Demuxing 解封装：
FFmpeg根据输入源的文件扩展名来选择最佳的解封装器：调用libavformat库(包含解复用器)读取 [输入文件(Input file)] ，解封装后生成 [包含编码数据的数据包(Encoded data packets)]，即压缩状态的数据包。(文件file → 数据包data packets)

2. Decoder 解码器进行Decoding解码：
通过适当的解码器将步骤1里面的数据包解码为[未压缩的数据帧](原始视频/PCM音频/...)，可以通过 ※过滤Optional filtering※ 进一步处理。（数据包data packages ——> 数据帧frames）

※ Optional filtering可选的滤镜：通过指定的滤镜修改解码后的数据帧。（修改数据帧）

如果使用-c copy或-codec copy，将不会有解码这个步骤，也就不会有下面的编码步骤。

3. Encoder 编码器进行Encoding编码：
通过指定编码器，对其进行编码，将数据帧编码输出为[编码后的数据包(Encoded data packets)]。（数据帧frames ——> 数据包data packages）

4. Muxer 复用器进行Muxing封装：
将[编码的数据包]封装为指定的媒体格式[输出文件(Output file)]。（数据包data packages ——> 文件file）
