通过配方组管理工具根据需要管理数据
生产的数字化和现代化通常涉及将纸面上的信息转换为数字格式。通过zenon软件平台，这些数据可以得到安全地管理，清楚地呈现以支持相关设备的操作人员执行其任务。在这种方式下，zenon配方组管理（RGM）可以确保在同一地点上保存和管理各类信息。
zenon RGM模块已在众多行业成功部署，其功能涵盖了食品饮料和制药行业的一系列要求。同时，配方组管理也在越来越多地用于满足汽车行业的具体项目要求。

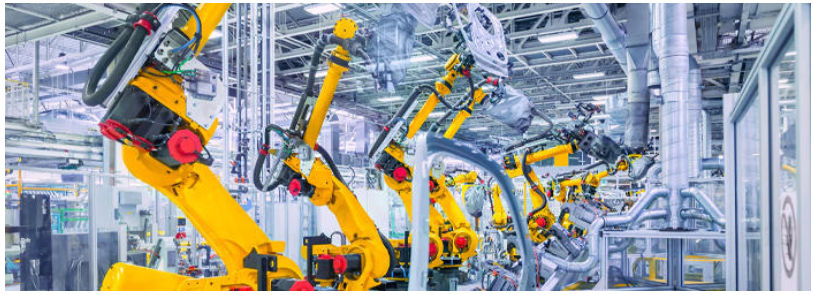

汽车制造配方组管理

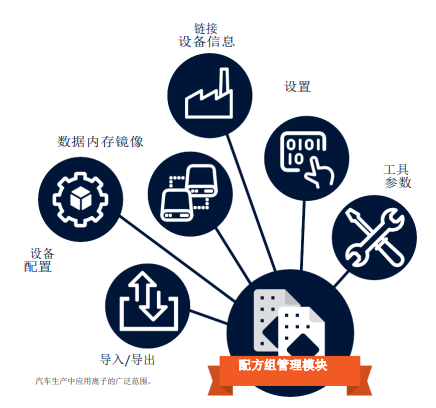

在汽车行业使用配方通常类似于"常规"配方管理。配方组管理器将配方定义为变量集合，变量的值（如同数据记录）集中存储在数据库中。这些配方可以像数据记录一样在数据库中查看。相关值存储在这些数据记录中。在此配方中变量所对应控制器（PLC）的隶属关系无关紧要，因此配方可以管理不同控制或系统的值。变量仅在要求时执行值传送。这意味着这些值被写入配方或根据操作员操作或定义的事件从配方中读取。RGM中的配方使用所谓的配方组进行分类排列。因配方组中的所有配方都包含相同的变量，因此具有相同的结构。但是，隶属配方组的任一配方具有特定于此配方的变量值。此zenon模块的功能各不相同：配方可以读取或编辑，配方中保存的值可以与当前值进行比较，配方数据可以导出系统或导入。配方版本管理或用户管理可以集成以满足系统的要求。
使用zenon的数据内存镜像
在离线存储控制器（PLC）的变量值时，通常方式是使用配方管理。在这种情况下，相当于zenon模块提供了控制器中所选定的变量值的快照（备份）功能。在设备调试期间，在PLC中配置了与其编程环境相关的特定设置后，这些参数最好允许用户未来在勿需程序变更的情况下进行修改。RGM即以上述原则来管理相关信息，它无需用户对软件进行编程。所以上述系统使用zenon 创建项目时可包括其配方组管理模块。这样来自控制器的配置数据就可以使用zenon的变量进行映射。这些变量能在配方组中编辑。通过zenon 的"阅读配方值"函数，当前值可在按下按钮时进行记录。然后，这些值可以用zenon作进一步处理。例如，它们可以将记录保存在配方数据中。存储数据时，如有必要，可向配方数据记录提供版本编号。以这种方式存储的信息（无论控制器在线与否）稍后将再次可用。在系统更改需要修改设置时则可以使用zenon用户界面。达成此目标的方法之一是使用配方组画面，其中的配方标签可以在画面列表中编辑。另外，还可以选择将配方值映射为"图形配方变量"。通过使用这些映射变量，配方值将被允许显示在操作画面中，并保留用户所熟悉的外观和感觉。图形配方变量中的条目会在zenon RGM 功能启动时自动传输到配方中。
通过对比功能增加透明度
通过使用配方组管理器保存设置功能，在控制器（例如由于控制器更换而发生数据丢失）时，可以快速轻松地恢复存储的变量值。为此zenon模块甚至还提供了一个对比选项：配方中的保存值和PLC 的当前值相互比较，将差异显示在zenon 画面上。这将突出在线值和离线值之间的差异。zenon模块还可以在测试不同设置时提高系统的安全性。其"还原"功能可以快速恢复至初始配置，并且通过此对比函数清楚地指出系统所做出的更改。
车辆生产输送技术的案例研究
使用此方法记录的车辆生产信息可以通过zenon模块进行传送，原理类似于网关。下面举例说明在生产车辆输送线控制系统的使用案例：在生产车辆输送线的采集点（例如网关）上，必须记录并保存通过该产线传输的车辆数据，以便于进行长期跟踪。为此，可将该读取点的数据记录映射到zenon 配方中。将在线值写入配方并按命令保存的存储过程可根据不同事件来触发执行。这将消除按周期存储方式所产生的额外冗余数据。然后，将配方作为完整的数据记录导出，以供存档或物流系统作进一步的数据分析和处理。zenon配方可以XML或文本文件保存，文件名称可以自动生成。由于其导出文件的透明结构，方便第三方系统处理这些信息。
管理设备信息的直观用户界面

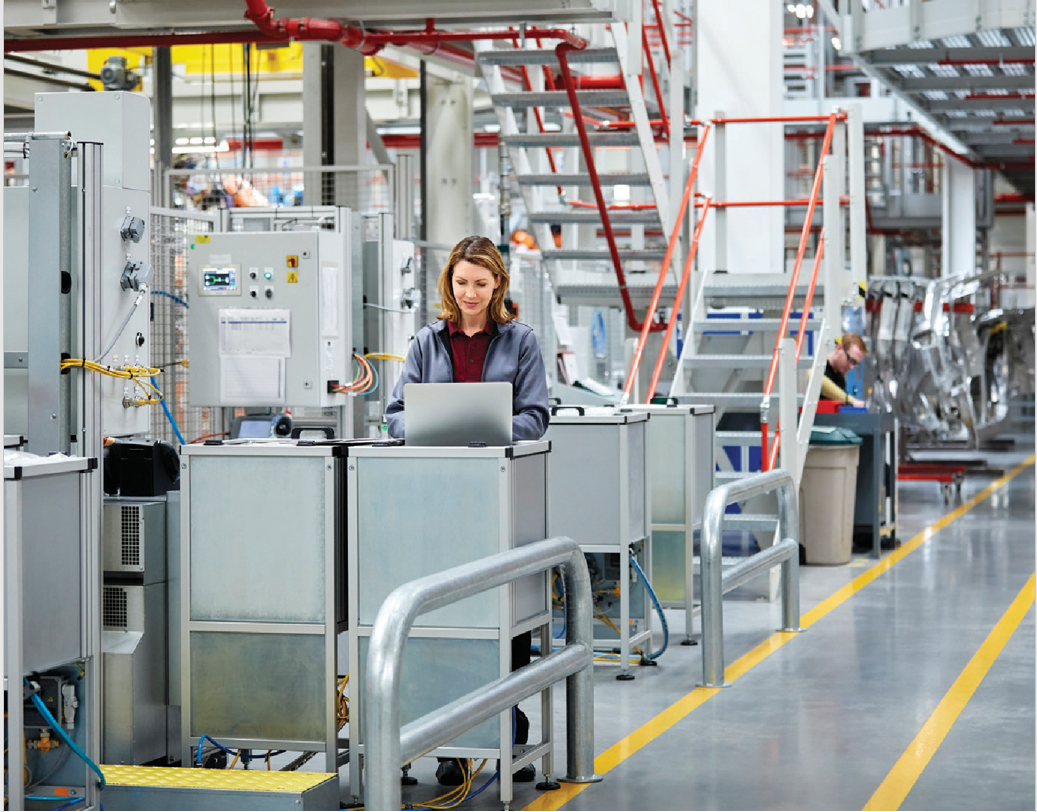

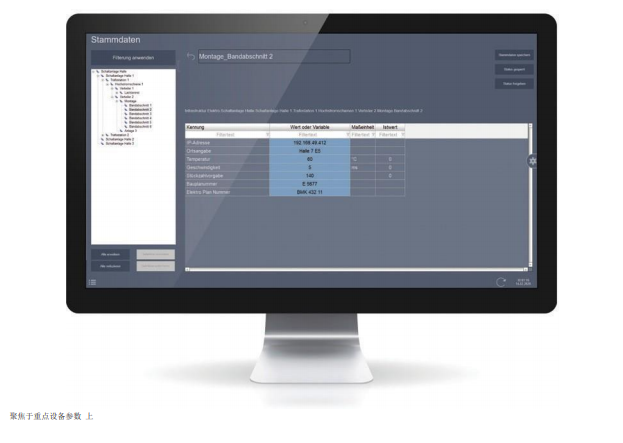

配方组管理器也适用于对设备数据进行管理。配置和操作机器和设备需要大量的数据，这些数据通常存储在不同的位置。例如，电路图的副本可能以纸质形式在控制柜中找到。在调试期间所选择的项目设置参数则可能存在验收报告中。网络地址和设计位置可在工厂建设计划中找到，而特定的工具设置则可在数据表中得到管理。但是，有了zenon配方组管理之后，所有这些信息都可以集中存储并以结构化的方式呈现。这增加了易用性，并使得查找所需的信息变得简单。
具有报告功能的知识数据库
使用zenon的设备数据管理可以像知识数据库一样被使用。它作为维护工程师的一种在线百科全书。通过对配方变量使用不同的数据类型，可以保存与系统相关的所有信息。例如，将PDF（路径和文件名）系统文档的版本链接地址，或是电路图存储在字符串变量中。然后用户通过使用 zenon 的画面切换函数导航到 HTML 画面来显示这些PDF文档。由此PDF的内容即显示在 zenon 项目中。如有必要，此数据记录可以再次导出。根据应用程序的不同，可以为此创建透明的 XML或文本文件。zenon的报表功能还能够为其以图形化方式编写报告，该报告可以保存为PDF 文件，或通过电子邮件发送。在机器上更换工具时，其相关设置通过特定配方快速可靠地进行传送。设备配置可以在中心点进行管理和优化。相应的报告能够输出，并在必要时 将所有参数作为数字文档进行电子传输。
数据记录跟踪指南
zenon设备模型允许其链接数据，以便在数据记录和配方中浏览。可以使用设备模型来映射不同的生产结构类型。例如，您可以根据地点、成本中心或技术存储模型，然后将其链接到各数据记录。通过这种方式，用户可以寻找模型各节点的方式进行数据记录的访问，就像徒步旅行者使用地图导航一样。用户按照类似的"路径"方式在结构中导航，就好像他们亲自去设备所在地一样。设备模型记录会通过对所有相关信息进行预分类管理。
zenon：使生产数据井然有序
即使是先进的设备和生产过程也必须轻松、安全地控制。使用配方组管理器，可以集中管理产品、工具或控制参数的参数。设备，甚至是完整的生产线，可以快速，轻松和安全地执行转换，以反映必要的生产调整。易用性和最大化安全性构成了配方组管理的基础。所有与生产相关的默认值都清楚地排列在列表中，可以通过操作员操作或自动传输到控制器中。集成的版本和状态管理允许用户提供一个配方的整个生命周期。因此，zenonRGM为生产提供效率和安全性。
快速事实
– 桌面形式或逻辑分组视图
– 在生产画面中使用配方变量
– 状态监控/进度栏
– 快速项目配置
– 完全联网多个项目配置
– 版本和状态处理
