复杂推理模型从服务器移植到Web浏览器的理论和实战

阿里技术 2021-09-30
406


一  背景


随着机器学习的应用面越来越广,能在浏览器中跑模型推理的Javascript框架引擎也越来越多了。在项目中,前端同学可能会找到一些跑在服务端的python算法模型,很想将其直接集成到自己的代码中,以Javascript语言在浏览器中运行。

对于一部分简单的模型,推理的前处理、后处理比较容易,不涉及复杂的科学计算,碰到这种模型,最多做个模型格式转化,然后用推理框架直接跑就可以了,这种移植成本很低。

而很大一部分模型会涉及复杂的前处理、后处理,包括大量的矩阵运算、图像处理等Python代码。这种情况一般的思路就是用Javascript语言将Python代码手工翻译一遍,这么做的问题是费时费力还容易出错。

Pyodide作为浏览器中的科学计算框架,很好的解决了这个问题:浏览器中运行原生的Python代码进行前、后处理,大量numpy、scipy的矩阵、张量等计算无需翻译为Javascript,为移植节省了很多工作。本文就基于pyodide框架,从理论和实战两个角度,帮助前端同学解决复杂模型的移植这一棘手问题。

二  原理篇

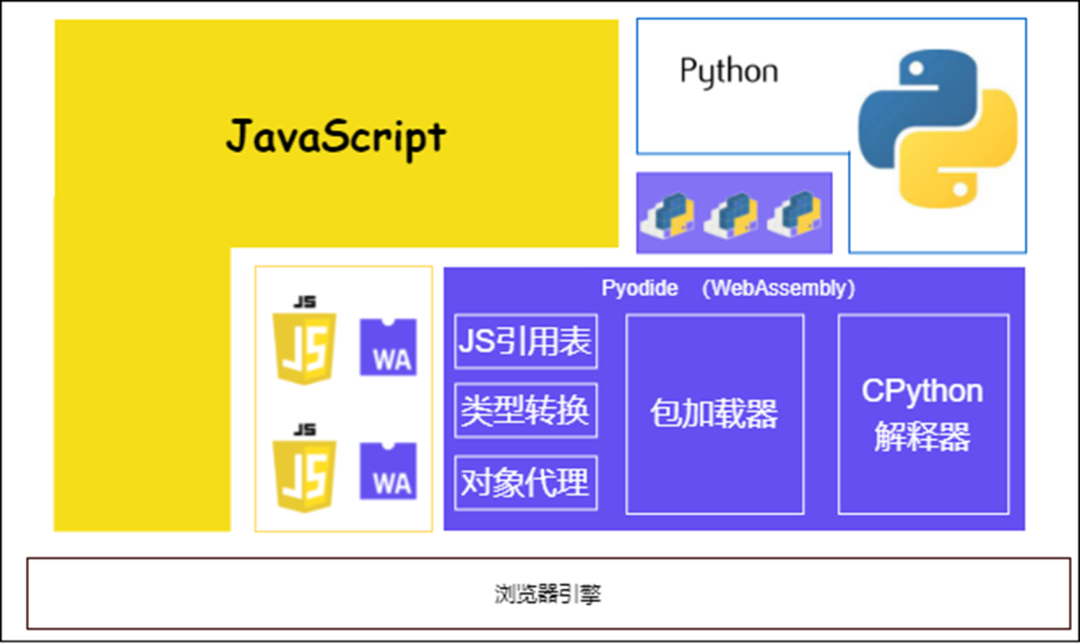

Pyodide是个可以在浏览器中跑的WebAssembly(wasm)应用。它基于CPython的源代码进行了扩展,使用emscripten编译成为wasm,同时也把一大堆科学计算相关的pypi包也编译成了wasm,这样就能在浏览器中解释执行python语句进行科学计算了。所以pyodide也必然遵循wasm的各种约束。Pyodide在浏览器中的位置如下图所示:


1  wasm内存布局

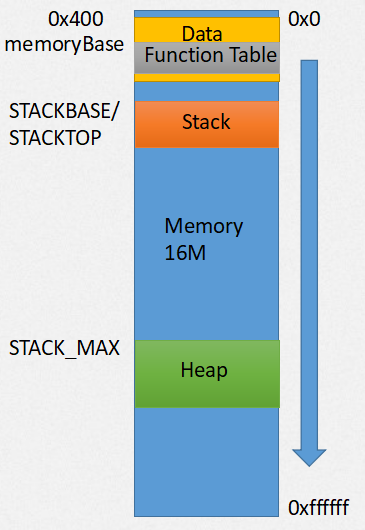

这是wasm线性内存的布局:


Data数据段是从0x400开始的, Function Table表也在其中,起始地址为memoryBase(Emscripten中默认为1024,即0x400),STACKTOP为栈地址起始,堆地址起始为STACK_MAX。而我们实际更关心的是Javascript内存与wasm内存的互相访问。

2  Javascript与Python的互访


浏览器基于安全方面的考虑,防止wasm程序把浏览器搞崩溃,通过把wasm运行在一个沙箱化的执行环境中,禁止了wasm程序访问Javascript内存,而Javascript代码却可以访问wasm内存。因为wasm内存本质上是一个巨大的ArrayBuffer,接受Javascript的管理。我们称之为“单向内存访问”。

作为一个wasm格式的普通程序,pyodide被调用起来后,当然只能直接访问wasm内存。


为了实现互访,pyodide引入了proxy,类似于指针:在Javascript侧,通过一个PyProxy对象来引用python内存里的对象;在Python侧,通过一个JsProxy对象来引用Javascript内存里的对象。

在Javascript侧生成一个PyProxy对象:

    const arr_pyproxy = pyodide.globals.get('arr')  // arr是python里的一个全局对象

    在Python侧生成一个JsProxy对象:

      import js
      from js import foo # foo是Javascript里的一个全局对象

      互访时的类型转换分为如下三个等级:

      • 【自动转换】对于简单类型,如数字、字符串、布尔等,会被自动拷贝内存值,此时产生的就不是Proxy、而是最终的值了。

      • 【半自动转换】非简单的内置类型,都需要通过to_js()、to_py()方式来显式转换:

      • 对于Python内置的list、dict、numpy.ndarray等对象,不属于简单类型,不会自动转换类型,必须通过pyodide.to_js()来转,相应的会被转成JS的list、map、TypedArray类型


      • 反过来也类似,通过to_py()方法,JS的TypedArray转为memoryview,list、map转为list、dict

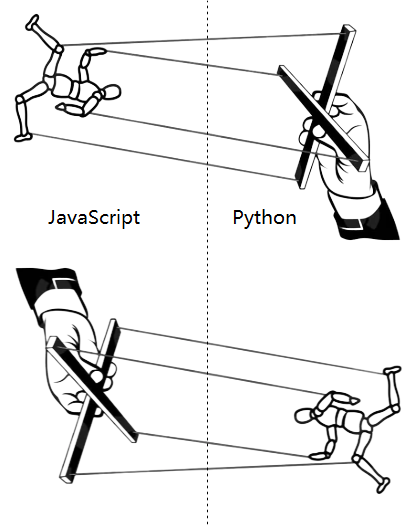

      • 【手动转换】各种class、function和用户自定义类型,因为对方的语言没有对应的现成类型,所以只能以proxy的形式存在,需要通过运算符来间接操纵,就像操纵提线木偶一样。为了达到方便操纵的目的,pyodide对两种语言进行了语法模拟,用一种语言里的操作符模拟另一种语言的类似行为。例如:JS中的let a=new XXX(),在Python中就变为a=XXX.new()。



      这里列举了一部分,详情可以查文档(见文章底部)。



      Javascript的模块也可以引入到Python中,这样Python就能直接调用该模块的接口和方法了。例如,pyodide没有编译opencv包,可以使用opencv.js:

        import pyodide
        import js.cv as cv2
        print(dir(cv2))

        这对于pyodide缺失的pypi包是个很好的补充。

        三  实践篇


        我们从一个空白页面开始。使用浏览器打开测试页面(测试页面见文章底部)。

        1  初始化python

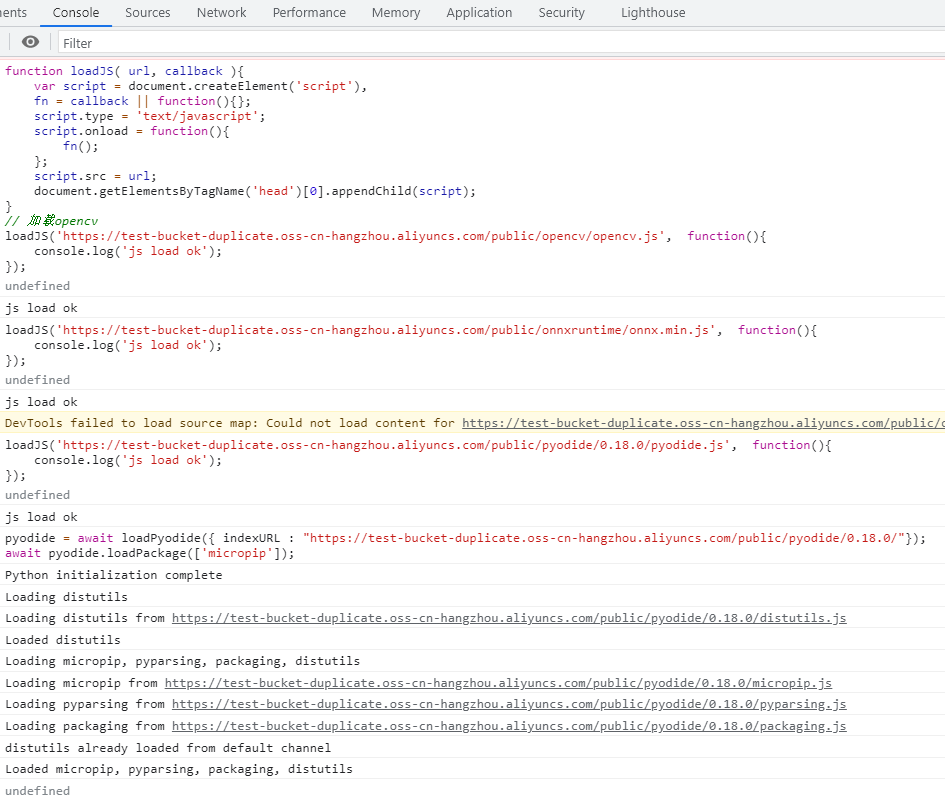

        为了方便观察运行过程,使用动态的方式加载所需js和执行python代码。打开浏览器控制台,依次运行以下语句:

          function loadJS( url, callback ){
          var script = document.createElement('script'),
          fn = callback || function(){};
          script.type = 'text/javascript';
          script.onload = function(){
          fn();
          };
          script.src = url;
          document.getElementsByTagName('head')[0].appendChild(script);
          }
          // 加载opencv
          loadJS('https://test-bucket-duplicate.oss-cn-hangzhou.aliyuncs.com/public/opencv/opencv.js', function(){
          console.log('js load ok');
          });


          // 加载推理引擎onnxruntime.js。当然也可以使用其他推理引擎
          loadJS('https://test-bucket-duplicate.oss-cn-hangzhou.aliyuncs.com/public/onnxruntime/onnx.min.js', function(){
          console.log('js load ok');
          });


          // 初始化python运行环境
          loadJS('https://test-bucket-duplicate.oss-cn-hangzhou.aliyuncs.com/public/pyodide/0.18.0/pyodide.js', function(){
          console.log('js load ok');
          });
          pyodide = await loadPyodide({ indexURL : "https://test-bucket-duplicate.oss-cn-hangzhou.aliyuncs.com/public/pyodide/0.18.0/"});
          await pyodide.loadPackage(['micropip']);

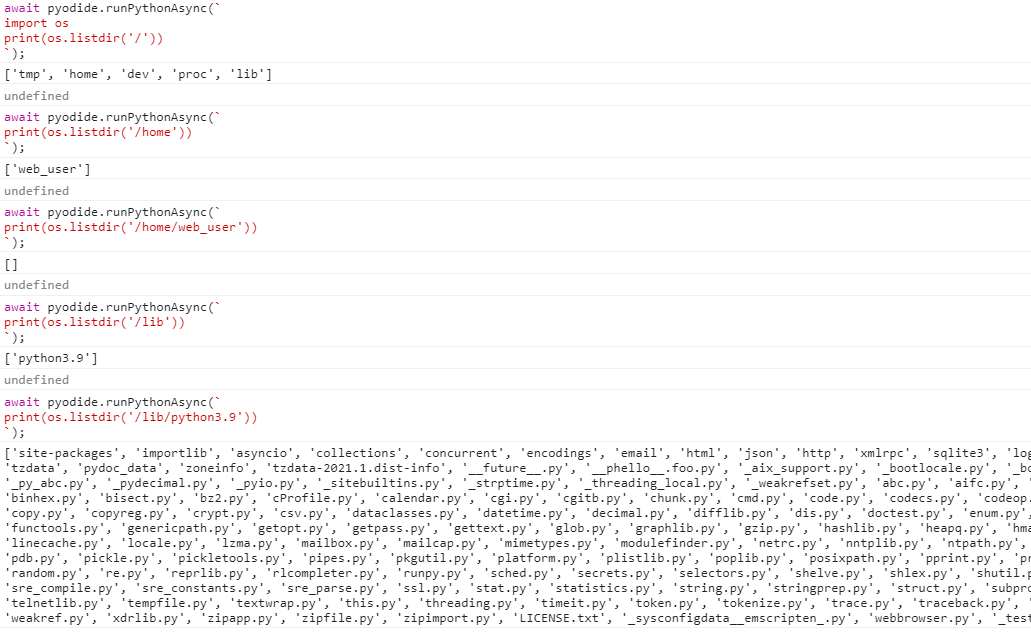

          至此,python和pip就安装完毕了,都位于内存文件系统中。我们可以查看一下python被安装到了哪里:


          注意,这个文件系统是内存里虚拟出来的,刷新页面就丢失了。不过由于浏览器本身有缓存,所以刷新页面后从服务端再次加载pyodide的引导js和主体wasm还是比较快的,只要不清理浏览器缓存。

          2  加载pypi包


          在pyodide初始化完成后,python系统自带的标准模块可以直接import。第三方模块需要用micropip.install()安装:

          • pypi.org上的纯python包可以用micropip.install() 直接安装

          • 含有C语言扩展(编译为动态链接库)的wheel包,需要对照官方已编译包的列表

            • 在列表中的直接用micropip.install()安装

            • 不在这个列表里的,就需要自己手动编译后发布到服务器后再用micropip.install()安装。

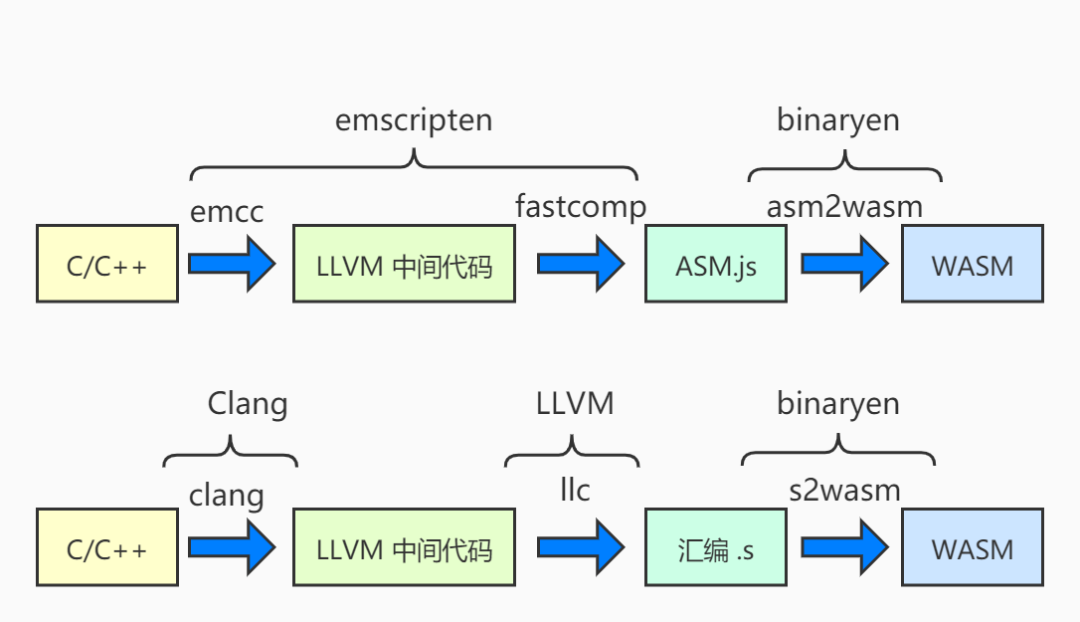

          下图展示了业内常用的两种编译为wasm的方式。


          自己编译wasm package的方法可参考官方手册,大致步骤就是pull官方的编译基础镜像,把待编译包的setup.cfg文件放到模块目录里,再加上些hack的语句和配置(如果有的话),然后指定目标进行编译。编译成功后部署时,需要注意2点:

          • 设置允许跨域

          • 对于wasm格式的文件请求,响应Header里应当带上:"Content-type": "application/wasm"

          下面是一个自建wasm服务器的nginx/openresty示例配置:

                    location ~ ^/wasm/ {
            add_header 'Access-Control-Allow-Origin' "*";
            add_header 'Access-Control-Allow-Credentials' "true";
            root path/to/wasm_dir;
            header_filter_by_lua '
            uri = ngx.var.uri
            if string.match(uri, ".js$") == nil then
            ngx.header["Content-type"] = "application/wasm"
            end
            ';
            }

            回到我们的推理实例, 现在用pip安装模型推理所需的numpy和Pillow包并将其import:

              await pyodide.runPythonAsync(`
              import micropip
              micropip.install(["numpy", "Pillow"])
              `);


              await pyodide.runPythonAsync(`
              import pyodide
              import js.cv as cv2
              import js.onnx as onnxruntime
              import numpy as np
              `);

              这样python所需的opencv、onnxruntime包就已全部导入了。

              3  opencv的使用


              一般python里的图片数组都是从JS里传过来的,这里我们模拟构造一张图片,然后用opencv对其resize。上面提到过,pyodide官方的opencv还没编译出来。如果涉及到的opencv方法调用有其他pypi包的替代品,那是最好的:比如,cv.resize可以用Pillow库的PIL.resize代替(注意Pillow的resize速度比opencv的resize要慢);cv.threshold可以用numpy.where代替。 否则只能调用opencv.js的能力了。为了演示pyodide语法,这里都从opencv.js库里调用。

                await pyodide.runPythonAsync(`
                # 构造一个1080p图片
                h,w = 1080,1920
                img = np.arange(h * w * 3, dtype=np.uint8).reshape(h, w, 3)


                # 使用cv2.resize将其缩小为1/10
                # 原python代码:small_img = cv2.resize(img, (h_small, w_small))
                # 改成调用opencv.js:
                h_small,w_small = 108, 192
                mat = cv2.matFromArray(h, w, cv2.CV_8UC3, pyodide.to_js(img.reshape(h * w * 3)))
                dst = cv2.Mat.new(h_small, w_small, cv2.CV_8UC3)
                cv2.resize(mat, dst, cv2.Size.new(w_small, h_small), 0, 0, cv2.INTER_NEAREST)
                small_img = np.asarray(dst.data.to_py()).reshape(h_small, w_small, 3)
                `);

                传参原则:除了简单的数字、字符串类型可以直接传,其他类型都需要通过pyodide.to_js()转换后再传入。 返回值的获取也类似,除了简单的数字、字符串类型可以直接获取,其他类型都需要通过xx.to_py()转换后获取结果。

                接着对一个mask检测其轮廓:

                  await pyodide.runPythonAsync(`
                  # 使用cv2.findContours来检测轮廓。假设mask为二维numpy数组,只有0、1两个值
                  # 原python代码:contours = cv2.findContours(mask, cv2.RETR_CCOMP,cv2.CHAIN_APPROX_NONE)
                  # 改成调用opencv.js:
                  contours_jsproxy = cv2.MatVector.new() # cv2.Mat数组,对应opencv.js中的 contours = new cv.MatVector()语句
                  hierarchy_jsproxy = cv2.Mat.new()
                  mat = cv2.matFromArray(mask.shape[0], mask.shape[1], cv2.CV_8UC1, pyodide.to_js(mask.reshape(mask.size)))
                  cv2.findContours(mat, pyodide.to_js(contours_jsproxy), pyodide.to_js(hierarchy_jsproxy), cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)
                  # contours js格式转python格式
                  contours = []
                  for i in range(contours_jsproxy.size()):
                  c_jsproxy = contours_jsproxy.get(i)
                  c = np.asarray(c_jsproxy.data32S.to_py()).reshape(c_jsproxy.rows, c_jsproxy.cols, 2)
                  contours.append(c)
                  `);

                  4  推理引擎的使用


                  最后,用onnx.js加载模型并进行推理,详细语法可参考onnx.js官方文档。其他js版的推理引擎也都可以参考各自的文档。

                    await pyodide.runPythonAsync(`
                    model_url="onnx模型的地址"
                    session = onnxruntime.InferenceSession.new()
                    session.loadModel(model_url)
                    session.run(......)
                    `);

                    通过以上的操作,我们确保了一切都在python语法范围内进行,这样修改原始的Python文件就比较容易了:把不支持的函数替换成我们自定义的调用js的方法;原Python里的推理替换成调用js版的推理引擎;最后在Javascript主程序框架里加少许调用Python的胶水代码就完成了。

                    5  挂载持久存储文件系统


                    有时我们需要对一些数据持久保存,可以利用pyodide提供的持久化文件系统(其实是emscripten提供的),见手册(文章底部)。

                      // 创建挂载点
                      pyodide.FS.mkdir('/mnt');
                      // 挂载文件系统
                      pyodide.FS.mount(pyodide.FS.filesystems.IDBFS, {}, '/mnt');
                      // 写入一个文件
                      pyodide.FS.writeFile('/mnt/test.txt', 'hello world');
                      // 真正的保存文件到持久文件系统
                      pyodide.FS.syncfs(function (err) {
                      console.log(err);
                      });

                      这样文件就持久保存了。即使当我们刷新页面后,仍可以通过挂载该文件系统来读出里面的内容:

                        // 创建挂载点
                        pyodide.FS.mkdir('/mnt');
                        // 挂载文件系统
                        pyodide.FS.mount(pyodide.FS.filesystems.IDBFS, {}, '/mnt');
                        // 写入一个文件
                        pyodide.FS.writeFile('/mnt/test.txt', 'hello world');
                        // 真正的保存文件到持久文件系统
                        pyodide.FS.syncfs(function (err) {
                        console.log(err);
                        });

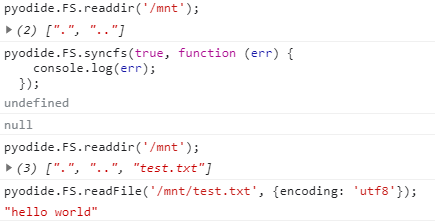

                        运行结果如下:



                        当然,以上语句可以在python中以Proxy的语法方式运行。

                        持久文件系统有很多用处。例如,可以帮我们在多线程(webworker)之间共享大数据;可以把模型文件持久存储到文件系统里,无需每次都通过网络加载。

                        6  打wheel包


                        单Python文件无需打包,直接当成一个巨大的字符串,交给pyodide.runPythonAsync()运行就好了。当有多个Python文件时,我们可以把这些python文件打成普通wheel包,部署到webserver,然后可以用micropip直接安装该wheel包:

                          micropip.install("https://foo.com/bar-1.2.3-xxx.whl")
                          from bar import ...

                          注意,打wheel包需要有__init__.py文件,哪怕是个空文件。

                          四  存在的缺陷


                          目前pyodide有如下几个缺陷:

                          • Python运行环境加载和初始化时间有点儿长,视网络情况,几秒到几十秒都有可能。

                          • pypi包支持的不完整。虽然pypi.org上的纯python包都可以直接使用,但涉及到C扩展写的包,如果官方还没编译出来,那就需要自己动手编译了。

                          • 个别很常用的包,例如opencv,还没成功编译出来;模型推理框架一个都没有。不过还好可以通过相应的JS库来弥补。

                          • 如果python中调用了js库的话:

                            • 可能会产生一定的内存拷贝开销(从wasm内存到JS内存的来回拷贝)。尤其是大数组作为参数或返回值,在速度要求高的场合下,额外的内存拷贝开销就不能忽视了。

                            • python库的方法接口可能跟其对应的js库的接口参数、返回值格式不一致,有一定的适配工作量。

                          五  总结


                          尽管有上述种种缺陷,得益于代码移植的高效率和逻辑上1:1复刻的高可靠性保障,我们还是可以把这种方法运用到多种业务场景里,为推动机器学习技术的应用添砖加瓦。


                          链接:

                          1、测试页面:


                          https://test-bucket-duplicate.oss-cn-hangzhou.aliyuncs.com/public/pyodide/test.html


                          2、文档:

                          https://pyodide.org/en/stable/usage/type-conversions.html


                          3、官方已编译包的列表:
                          https://github.com/pyodide/pyodide/tree/main/packages

                          4、手册:


                          https://emscripten.org/docs/api_reference/Filesystem-API.html
