codis 集群搭建

谷竹 2020-07-10
1738

codis 是 go 语言编写的基于 redis 的一个分布式解决方案。这篇文章我们将在单台服务器上搭建一个分布式、高可用、无单点的 codis 集群。



版本说明

为了保证操作的一致性，我们对所使用的版本作如下说明：

系统版本：centos 7.4

codis 版本：codis 3.2


go 安装(略)

环境设置如下：

    $ vim etc/profile
    export GOROOT=/usr/local/go
    export GOPATH=/var/go
    export PATH=$PATH:$GOROOT/bin
    $ source /etc/profile
      $ go version
      go version go1.12.9 linux/amd6
      $ go env GOPATH
      /var/go


      codis 安装

      下载源码到：$GOPATH/src/github.com/CodisLabs/codis

      下载地址：https://github.com/CodisLabs/codis

        $ cd $GOPATH/src/github.com/CodisLabs/codis
        $ make

        将 codis 源码放到指定目录，然后直接 make 编译即可。



        安装完成后，我们先来看看 codis 都有哪些组件？

          $ ll bin/
          total 144356
          drwxr-xr-x 4 root root     4096 Jul 10 17:57 assets
          -rwxr-xr-x 1 root root 26141992 Jul 10 17:57 codis-admin
          -rwxr-xr-x 1 root root 27547656 Jul 10 17:57 codis-dashboard
          -rwxr-xr-x 1 root root 25051912 Jul 10 17:57 codis-fe
          -rwxr-xr-x 1 root root 29699808 Jul 10 17:57 codis-proxy
          -rwxr-xr-x 1 root root  5366496 Jul 10 17:57 codis-server
          -rwxr-xr-x 1 root root  2432704 Jul 10 17:57 redis-benchmark
          -rwxr-xr-x 1 root root  2586760 Jul 10 17:57 redis-cli
          -rwxr-xr-x 1 root root  5366496 Jul 10 17:57 redis-sentinel
          -rw-r--r-- 1 root root       97 Jul 10 17:57 version

          codis-dashboard

          集群管理工具，支持 codis-proxy、codis-server 的添加、删除，以及数据迁移等操作。

          • 对于同一个业务集群而言，同一个时刻 codis-dashboard 只能有 0个或者1个；

          • 所有对集群的修改都必须通过 codis-dashboard 完成。

          codis-fe

          集群管理界面。

          • 多个集群可以共享同一个前端展示页面；

          codis-proxy

          客户端代理，实现了 redis 协议。

          • 对于同一个业务集群而言，可以同时部署多个 codis-proxy 实例；

          • 不同 codis-proxy 之间由 codis-dashboard 保证状态同步。


          配置文件

            $ ll config/
            total 64
            -rw-r--r-- 1 root root  1215 Jul 10 17:57 dashboard.toml
            -rw-r--r-- 1 root root  3903 Jul 10 17:57 proxy.toml
            -rw-r--r-- 1 root root 46711 Jul 10 17:57 redis.conf
            -rw-r--r-- 1 root root  7614 Jul 10 17:57 sentinel.conf


            启动脚本文件

              $ ll admin/
              total 16
              -rwxr-xr-x 1 root root 2282 Nov  4  2018 codis-dashboard-admin.sh
              -rwxr-xr-x 1 root root 1796 Nov  4  2018 codis-fe-admin.sh
              -rwxr-xr-x 1 root root 2102 Nov  4  2018 codis-proxy-admin.sh
              -rwxr-xr-x 1 root root 1722 Nov  4  2018 codis-server-admin.sh



              下面，我们简单介绍一下相关配置：


              dashboard 配置

                ##################################################
                #                                                #
                #                  Codis-Dashboard               #
                #                                                #
                ##################################################


                # Set Coordinator, only accept "zookeeper" & "etcd" & "filesystem".
                # for zookeeper/etcd, coorinator_auth accept "user:password"
                # Quick Start
                coordinator_name = "filesystem"
                coordinator_addr = "/tmp/codis"
                #coordinator_name = "zookeeper"
                #coordinator_addr = "127.0.0.1:2181"
                #coordinator_auth = ""


                # Set Codis Product Name/Auth.
                product_name = "codis-demo"
                product_auth = ""


                # Set bind address for admin(rpc), tcp only.
                admin_addr = "0.0.0.0:18080"
                参数
                		说明
                coordinator_name外部存储类型，接受 zookeeper/etcd/filesystem
                coordinator_addr外部存储地址
                product_name集群名称，满足正则 \w[\w.-]*
                product_auth集群密码
                admin_addrRESTful API 端口

                admin_addr：dashboard 监听端口，集群内部通过该端口与 dashboard 交互。


                proxy 配置

                  ##################################################
                  #                                                #
                  #                  Codis-Proxy                   #
                  #                                                #
                  ##################################################


                  # Set Codis Product Name/Auth.
                  product_name = "codis-demo"
                  product_auth = ""


                  # Set auth for client session
                  #   1. product_auth is used for auth validation among codis-dashboard,
                  #      codis-proxy and codis-server.
                  #   2. session_auth is different from product_auth, it requires clients
                  #      to issue AUTH <PASSWORD> before processing any other commands.
                  session_auth = ""


                  # Set bind address for admin(rpc), tcp only.
                  admin_addr = "0.0.0.0:11080"


                  # Set bind address for proxy, proto_type can be "tcp", "tcp4", "tcp6", "unix" or "unixpacket".
                  proto_type = "tcp4"
                  proxy_addr = "0.0.0.0:19000"
                  参数说明
                  product_name集群名称
                  product_auth集群密码
                  admin_addrRESTful API 端口
                  proxy_addr代理端口

                  admin_addr：proxy 监听端口，集群内部通过该端口与 proxy 交互。

                  proxy_addr：proxy 监听端口，客户端通过该端口与服务端通信。



                  下面，我们开始搭建集群：


                  1. 启动 dashboard、fe

                    $ ./admin/codis-dashboard-admin.sh start
                    $ ./admin/codis-fe-admin.sh start

                    这里，我们通过 codis 提供的启动脚本来启动程序。

                    此时，dashboard 的默认配置是：

                      coordinator_name = "filesystem"
                      coordinator_addr = "/tmp/codis"
                      product_name = "codis-demo"
                      admin_addr = "0.0.0.0:18080"

                      集群名称：codis-demo，监听端口：18080，元数据存储使用 filesystem，保存路径为 /tmp/codis。

                      fe 是集群管理界面，默认配置写在 admin/codis-fe-admin.sh 文件中：

                        COORDINATOR_NAME="filesystem"
                        COORDINATOR_ADDR="/tmp/codis"
                        CODIS_FE_ADDR="0.0.0.0:9090"

                        假设我们有一个域名指向当前服务器：codis.xxx.com，那么访问 codis.xxx.com:9090 即可看到管理界面，此时，管理面板基本是空的。


                        2. 启动 codis-server

                            为了实现分布式、高可用的目的，我们启动 4 个进程，每个进程对应一个端口号，分别是：6379、6380、6381、6382。

                        2.1 首先，将配置文件复制四份：

                          $ ll config/redis*.conf
                          -rw-r--r-- 1 root root 46711 Jul 10 18:10 config/redis-6379.conf
                          -rw-r--r-- 1 root root 46711 Jul 10 18:10 config/redis-6380.conf
                          -rw-r--r-- 1 root root 46711 Jul 10 18:10 config/redis-6381.conf
                          -rw-r--r-- 1 root root 46711 Jul 10 18:10 config/redis-6382.conf
                          -rw-r--r-- 1 root root 46711 Jul 10 17:57 config/redis.conf

                          修改配置文件中的端口号为对应的端口号。

                          2.2 然后，修改启动脚本：

                            CODIS_SERVER_PID_FILE=/tmp/redis-6379.pid
                            CODIS_SERVER_LOG_FILE=/tmp/redis-6379.log
                            CODIS_SERVER_CONF_FILE=$CODIS_CONF_DIR/redis-6379.conf

                            根据端口号做对应的修改。

                            2.3 最后，执行脚本。

                              $ ./admin/codis-server-admin.sh start


                              四个进程全部启动成功后，打开集群管理界面：codis.xxx.com:9090

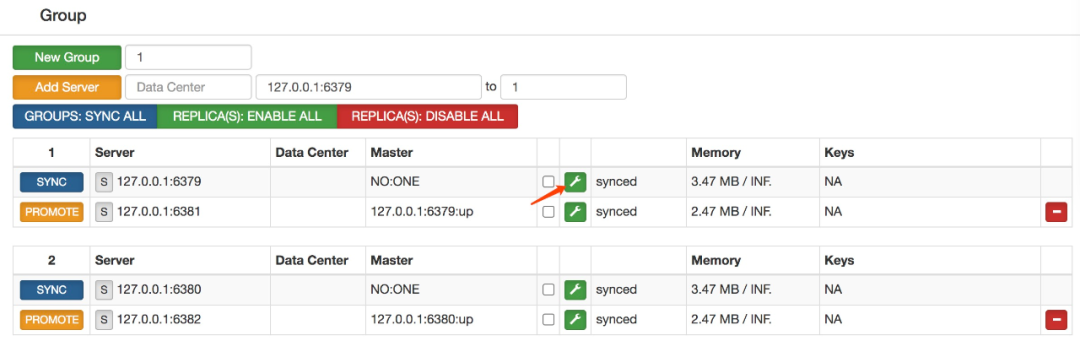

                              新建两个 Group，每个 Group 分配两台服务器，点击绿色按钮同步状态，最终，界面如下图所示：

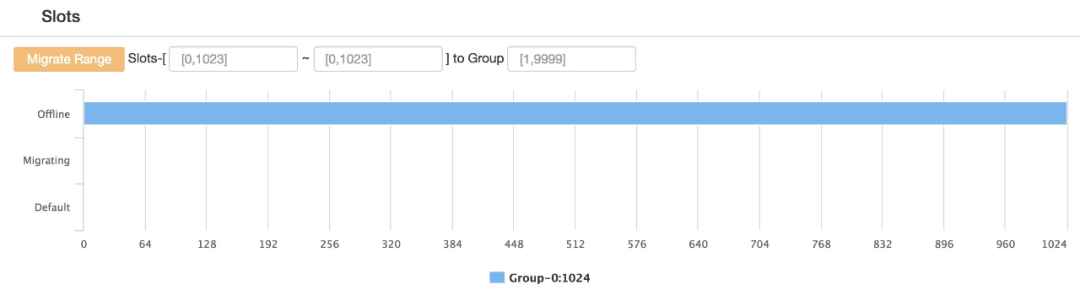

                              默认情况下，所有的 slot 都是 offline 状态：

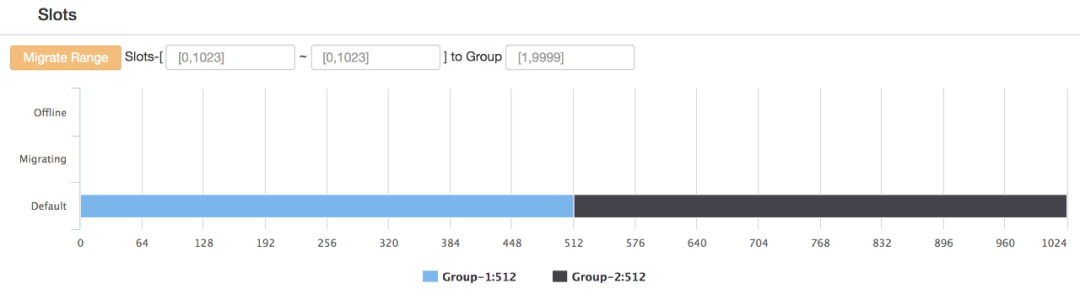

                              点击下方的 Rebalance All Slots 按钮，codis 会自动把1024个 slot 分配给两个 group，如下图所示：


                              3. 启动 proxy

                              为了实现无单点设计，我们启动 3 个 proxy 进程。

                              3.1 首先，将配置文件复制三份：

                                $ ll config/proxy*.toml
                                -rw-r--r-- 1 root root 3903 Jul 10 18:23 config/proxy-19000.toml
                                -rw-r--r-- 1 root root 3903 Jul 10 18:23 config/proxy-19001.toml
                                -rw-r--r-- 1 root root 3903 Jul 10 18:23 config/proxy-19002.toml
                                -rw-r--r-- 1 root root 3903 Jul 10 17:57 config/proxy.toml

                                修改配置文件，admin_addr 对应的端口号分别是：11080、11081、11082，proxy_addr 对应的端口号分别是：19000、19001、19002

                                3.2 然后，修改启动脚本：

                                  CODIS_PROXY_PID_FILE=$CODIS_BIN_DIR/codis-proxy-19000.pid
                                  CODIS_PROXY_LOG_FILE=$CODIS_LOG_DIR/codis-proxy-19000.log
                                  CODIS_PROXY_CONF_FILE=$CODIS_CONF_DIR/proxy-19000.toml

                                  根据端口号做对应的修改。

                                  3.3 最后，执行脚本。

                                    $ ./admin/codis-proxy-admin.sh start

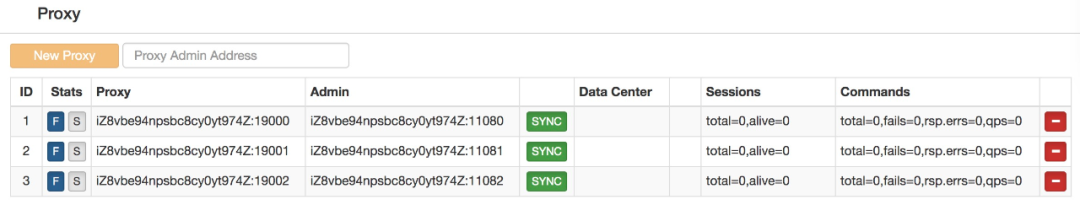

                                    打开集群管理界面：codis.xxx.com:9090，界面如下图所示：


                                    4. 启动 sentinel

                                    为了实现高可用的目的，至少需要 3 个 sentinel 进程，端口号分别是：26379、26380、26381。

                                    4.1 首先，将配置文件复制三份：

                                      $ ll config/sentinel*.conf
                                      -rw-r--r-- 1 root root 7614 Jul 10 18:30 config/sentinel-26379.conf
                                      -rw-r--r-- 1 root root 7614 Jul 10 18:30 config/sentinel-26380.conf
                                      -rw-r--r-- 1 root root 7614 Jul 10 18:31 config/sentinel-26381.conf
                                      -rw-r--r-- 1 root root 7614 Jul 10 17:57 config/sentinel.conf

                                      修改配置文件：

                                        port 26379
                                        protected-mode no

                                        修改配置文件中的端口号为对应的端口号。

                                        4.2 然后，修改启动脚本（codis 默认没有提供启动脚本，复制一份）：

                                          $ cd admin
                                          $ cp codis-server-admin.sh codis-sentinel-admin.sh
                                            CODIS_SERVER_BIN=$CODIS_BIN_DIR/redis-sentinel
                                            CODIS_SERVER_PID_FILE=/tmp/sentinel-26379.pid
                                            CODIS_SERVER_LOG_FILE=/tmp/sentinel-26379.log
                                            CODIS_SERVER_CONF_FILE=$CODIS_CONF_DIR/sentinel-26379.conf

                                            根据端口号做对应的修改。

                                            4.3 最后，执行脚本。

                                              $ ./admin/codis-sentinel-admin.sh start


                                              打开集群管理界面：codis.xxx.com:9090

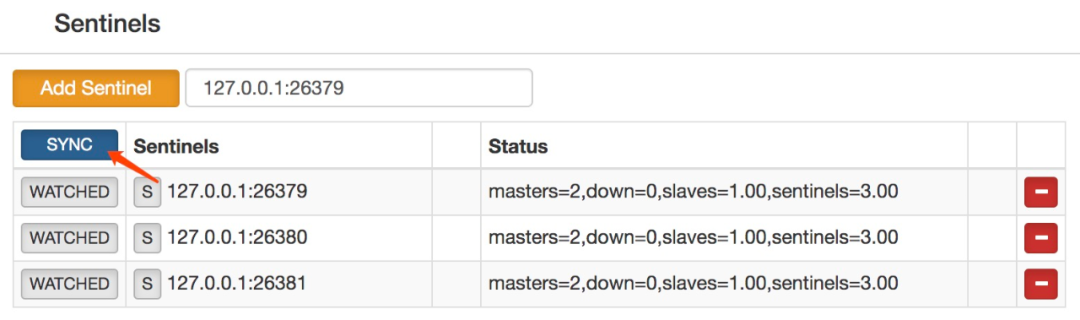

                                              将 3 个进程依次添加到集群管理面板中去，点击 SYNC 按钮同步状态，如下图所示：

                                              对比之前的 codis-server 状态，可以看到，主节点新增了 [HA] 状态。


                                              至此，codis 集群就搭建完成了。



                                              下面，我们来验证一下：


                                              1. 首先，写入两条数据：

                                                $ cd bin/
                                                $ ./redis-cli -p 19000
                                                127.0.0.1:19000> set hello world
                                                $ ./redis-cli -p 19001
                                                127.0.0.1:19001> set foo bar
                                                $ ./redis-cli -p 19002
                                                127.0.0.1:19002> get hello
                                                127.0.0.1:19002> get foo

                                                我们使用 3 个代理分别写入和读取数据，可见不存在单点问题，任何一个代理挂掉，都不影响我们读写数据。

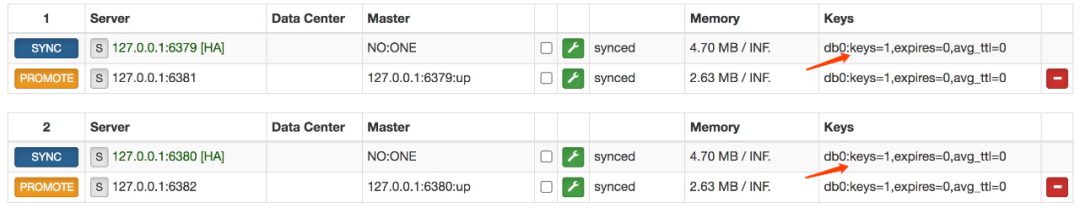

                                                2. 打开集群管理界面：codis.xxx.com:9090

                                                可以看到，每一个主节点都有一条数据，刚才我们写入的两条数据，分布在两个主节点上，说明这是一个分布式集群。

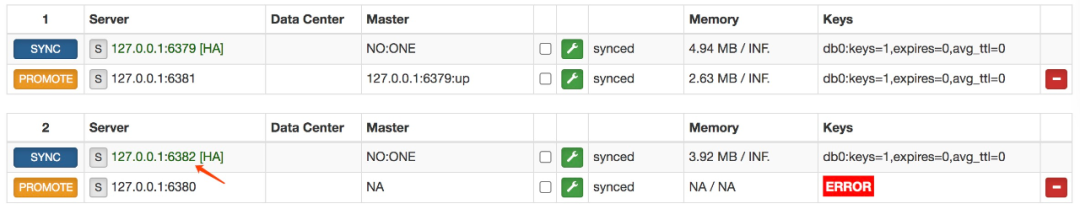

                                                3. 杀掉 6380 进程

                                                可以看到，6382 进程从从节点自动变为主节点，说明这是一个高可用集群。


                                                所以说，这是一个分布式、高可用、无单点的 codis 集群。


                                                附：官方文档

                                                https://github.com/CodisLabs/codis/blob/release3.2/doc/tutorial_zh.md
