十二，华为nat配置
12.1实验：华为静态NAT配置
12.1.1实验目的
了解NAT的作用
理解NAT的工作原理
理解NAT的分类及配置
掌握静态NAT配置

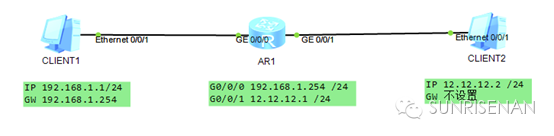

12.1.2实验拓扑
12.1.3实验要求
1）按拓扑要求配置IP地址
2）在路由上配置静态NAT，让外网的用户可以访问内网资源
12.1.4实验步骤
1）按拓扑规划，配置设置IP地址
2）在pc1与pc2ping测试，此时pc1与pc2只能与路由器AR1相应的接口通信，两台pc无法通信
3）在路由器上配置静态NAT，让外网可以访问内网的资源。在本例中，设定192.168.1.1映射的全局地址为12.12.12.10
[AR1-GigabitEthernet0/0/0]int gig0/0/1
[AR1-GigabitEthernet0/0/1]nat static global12.12.12.10 inside 192.168.1.1

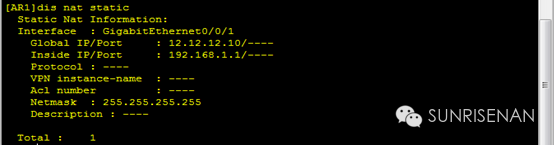

4）在AR1查看NAT配置信息

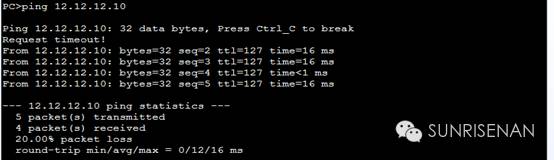

在pc1上ping映射公网的上的ip（12.12.12.10）
通过以上检测及测试结果得知，静态路由配置成功了。如果要查看个体的转换过程，可以在路由器上使用命令，调试查看NAT转换。
<AR1>terminal monitor
<AR1>terminal debugging
<AR1>debugging nat all
12.1.5实验命令详解
[AR1-GigabitEthernet0/0/1]nat static global12.12.12.10 inside 192.168.1.1
//在外网接口上定义全局地址与内网地址的静态映射
< AR1> display nat static
//显示静态NAT信息
<AR1>debugging nat all
//调试NAT的信息
======================================
12.2实验：华为动态NAT配置，PAT配置
12.2.1实验目的
理解动态NAT的作用
掌握动态NAT的配置

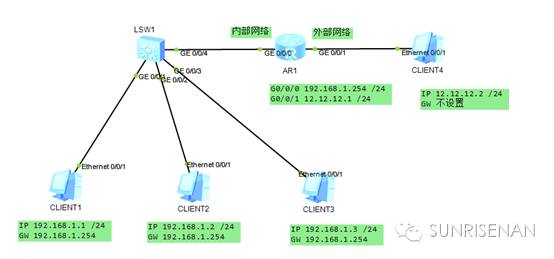

12.2.2实验拓扑
12.2.3实验要求
1）按照拓扑配置ip地址
2）在路由器上配置动态NAT，让内网用户可以访问外网
12.2.4实验步骤
1）路由器基本配置
2）pc上ping测试，此时内网pc间可以与路由器AR1相应的接口通信，pc4只能与AR1的g0/0/1通信。内外网的pc无法通信。
3）在路由器上配置动态NAT，让内网用户可以访问外网资源，在本例中定义全局地址范围：12.12.12.20—12.12.12.30
[AR1]acl 2000
[AR1-acl-basic-2000]rule permit source192.168.1.0 0.0.0.255
[AR1-acl-basic-2000]rule deny source any
[AR1-acl-basic-2000]quit
[AR1]nat address-group 1 12.12.12.2012.12.12.30
[AR1]interface gigabitethernet 0/0/1
[AR1-GigabitEthernet0/0/1]nat outbound 2000address-group 1 no-pat
4）检查及测试

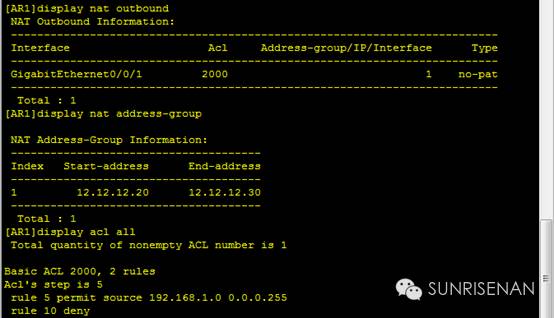

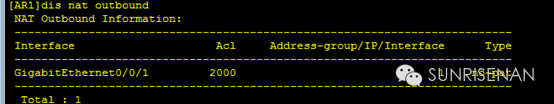

在AR1查看NAT的信息

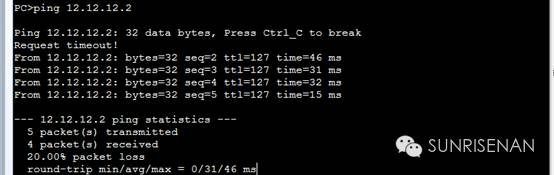

在内网ping外网的pc，以pc1为例，可观察到，内网pc可以与外网通信了
5）如果启用PAT，则将命令“natoutbound 2000 address-group 1 no-pat”中的关键字”no-pat“去掉即可。
12.2.5实验命令详情
[AR1]acl 2000
[AR1-acl-basic-2000]rule permit source192.168.1.0 0.0.0.255
[AR1-acl-basic-2000]rule deny source any
//定义基本ACL，筛选被NAT转换的内部本地地址
[AR1-acl-basic-2000]quit
[AR1]nat address-group 1 12.12.12.2012.12.12.30
//定义地址组，为NAT转换中的全局地址
[AR1]interface gigabitethernet 0/0/1
[AR1-GigabitEthernet0/0/1]nat outbound 2000address-group 1 [ no-pat ]
//在外网接口上关联内部本地地址与全局地址转换
