第七章 华为路由（VLAN间路由）（2）

7.2实验：华为vlan路由（vlan间路由）

7.2.1实验目的

         了解三层交换机功能

         掌握通过多层交换机的vlan接口实现vlan见得通信

         掌握多层交换机vlan间路由的配置

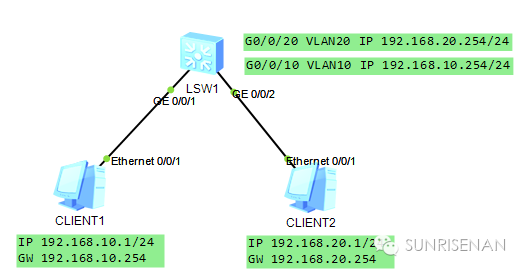

7.2.2实验拓扑

7.2.3实验要求

         1）在LSW1上启用三层功能。

         2）实验不同vlan间的pc互通

7.2.4实验步骤

         1）根据拓扑规划配置ip地址

         2）在交换机上配置vlan，并将对应得端口划分到vlan，同时检测vlan信息的正确性。

         在LSW1上配置vlan并将端口划分到vlan

<Huawei>system-view

Enter system view, return user view withCtrl+Z.

[Huawei]sysname LSW1

[LSW1]vlan 10

[LSW1-vlan10]quit

[LSW1]vlan 20

[LSW1-vlan20]quit

[LSW1]int gig 0/0/1

[LSW1-GigabitEthernet0/0/1]port link-typeaccess

[LSW1-GigabitEthernet0/0/1]port defaultvlan 10

[LSW1-GigabitEthernet0/0/1]inter gig 0/0/2

[LSW1-GigabitEthernet0/0/2]port link-typeaccess

[LSW1-GigabitEthernet0/0/2]port defaultvlan 20

[LSW1-GigabitEthernet0/0/2]

[LSW1-GigabitEthernet0/0/2]quit

3）将交换机vlan接口的三层功能启用并配置ip地址。

[LSW1]interface Vlanif 10         定义vlan接口的三层功能

[LSW1-Vlanif10]ip add 192.168.10.254 24       给接口配置ip地址及子网掩码的前缀长度。

[LSW1-Vlanif10]interface Vlanif 20

[LSW1-Vlanif20]ip add 192.168.20.254 24

测试两台pc可以通信
