6.2实验：华为vlan配置（2）
6.2.1实验目的
理解Hybrid端口的作用。
理解Hybrid端口与trunk端口的区别。
掌握VLAN配置中Hybrid端口的使用。

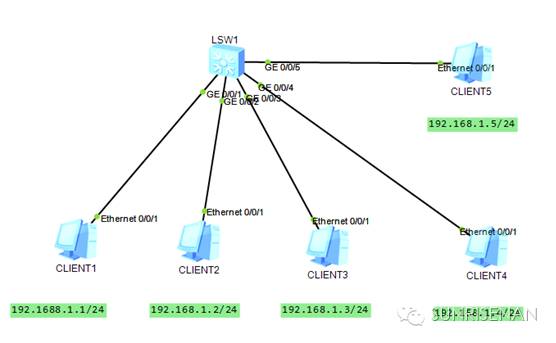

6.2.2实验拓扑
6.2.3实验要求
1）交换机g0/0/1 划到vlan10，g0/0/2划到vlan20.
2）交换机g0/0/3端口设置成Hybrid端口，Pvid为vlan10，vlan10和vlan20不打标签
3）交换机g0/0/4端口设置成Hybrid端口，Pvid为vlan20，vlan10和vlan20不打标签
4）交换机g0/0/5设置成trunk端口，Pvid为vlan10，允许vlan10，vlan20传输
5）按拓扑配置pc的ip地址，测试pc间的连通性。
6.2.4实验步骤
1）根据拓扑图的ip地址规则配置pc的ip地址，并测试连通性。要确保四台pc连通性。
2）配置交换机，在交换机上创建vlan，定义端口链路类型病加入vlan
<Huawei>sys
[Huawei]sysname LSW1
[LSW1]vlan 10
[LSW1-vlan10]quit
[LSW1]vlan 20
[LSW1-vlan20]qui
[LSW1]interface GigabitEthernet 0/0/1
[LSW1-GigabitEthernet0/0/1]port link-typeaccess
[LSW1-GigabitEthernet0/0/1]port defaultvlan 10
[LSW1-GigabitEthernet0/0/1]interfacegigabite 0/0/2
[LSW1-GigabitEthernet0/0/2]port link-typeaccess
[LSW1-GigabitEthernet0/0/2]port defaultvlan 20
[LSW1-GigabitEthernet0/0/2]interface gig0/0/3
[LSW1-GigabitEthernet0/0/3]port link-typehybrid
[LSW1-GigabitEthernet0/0/3]port hybrid pvidvlan 10
[LSW1-GigabitEthernet0/0/3]port hybrid untaggedvlan 10 20
[LSW1-GigabitEthernet0/0/3]inter gig 0/0/4
[LSW1-GigabitEthernet0/0/4]port hybrid pvidvlan 20
[LSW1-GigabitEthernet0/0/4]port link-typehybrid
[LSW1-GigabitEthernet0/0/4]port hybriduntagged vlan 10 20
[LSW1-GigabitEthernet0/0/4]int gig 0/0/5
[LSW1-GigabitEthernet0/0/5]port link-typetrunk
[LSW1-GigabitEthernet0/0/5]port trunk pvidvlan 10
[LSW1-GigabitEthernet0/0/5]port trunkallow-pass vlan 10 20
3）测试连通性，可发现
Pc1可以与pc2，pc5通信
Pc2只能与pc4通信
Pc3可以与pc1，pc4，pc5通信
Pc4可以与pc2，pc3通信
Pc5可以与pc1，pc3通信
总结：Hybrid端口与trunk端口一样，可以接受多个vlan信息，但端口在发数据的机制上有点不一样：
Trunk端口在发数据时，会比较端口的pvid与要发送信息的vlan信息，如果两者一样，则玻璃vlan信息再发送，如果不一样，直接发送。
Hybrid端口再发送数据时，会判断该vlan在端口的属性（tag，untag）。如果是untag，则玻璃vlan信息，再发送，如果是tag，则直接发送。
6.2.5实验命令详解
[LSW1-GigabitEthernet0/0/4]port link-typehybrid
//将端口定义为Hybrid
[LSW1-GigabitEthernet0/0/4]port hybrid pvidvlan 20
//定义pvid为20
[LSW1-GigabitEthernet0/0/4]port hybriduntagged vlan 10 20
//定义不需要打标签的vlan
