第四章 华为ospf路由协议

四，华为OSPF路由协议（单区域配置）

4.1.1实验目的

         掌握华为OSPF路由协议单区域配置

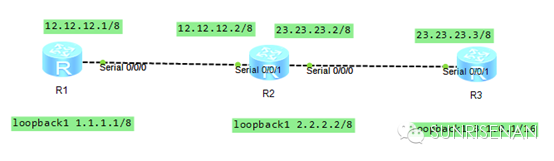

4.1.2实验拓扑

4.1.3实验要求

         配置OSPF，实现全网互通

4.1.4实验步骤

         1）配置AR1，AR2，AR3基本ip信息

         2）配置基本ip后，使用displayip interface brief查看接口的简要配置信息

         3）在AR1,AR2，AR3配置ospf

                   [AR1]ospf1      /创建并开启ospf协议进程，指定进程号为1.

                   [AR1-ospf-1]area0  //创建ospf区域0，，并进入区域视图

                   [AR1-ospf-1-area-0.0.0.0]network1.0.0.0 0.255.255.255

                   [AR1-ospf-1-area-0.0.0.0]network12.0.0.0 0.255.255.255

//指定运行ospf协议的接口和接口所属的区域

                   [AR1-ospf-1-area-0.0.0.0]quit

                   [AR1-ospf-1]quit

                   [AR2]ospf2

                   [AR2-ospf-2]area0

                   [AR2-ospf-2-area-0.0.0.0]network2.0.0.0 0.255.255.255

                   [AR2-ospf-2-area-0.0.0.0]network12.0.0.0 0.255.255.255

                   [AR2-ospf-2-area-0.0.0.0]network23.0.0.0 0.255.255.255

                   [AR2-ospf-2-area-0.0.0.0]quit

                   [AR2-ospf-2]quit

                   [AR3]ospf3

                   [AR3-ospf-3]area0

                   [AR3-ospf-3-area-0.0.0.0]network3.0.0.0 0.255.255.255

                   [AR3-ospf-3-area-0.0.0.0]network23.0.0.0 0.255.255.255

                   [AR3-ospf-3-area-0.0.0.0]quit

                   [AR3-ospf-3]quit

4）使用displayospf interface brief查看ospf接口通告信息

         5）使用displayospf peer 命令查看ospf邻居信息

         6）使用display iprouting-table查看路由表

通过配置ospf，实现全网互通，试验完成。
