ISC的Bind一直以来应该算是DNS行业的工业标准。我们的一些业务场景（自建CDN）也使用到了bind9来作为内部dns。本文主要分享一些bind9的线上业务使用经验，具体bind9的详细简介以及安装过程，则不再赘述，有兴趣的看客可以直接查看bind9官方文档。
https://www.isc.org/bind-9-11-arm/

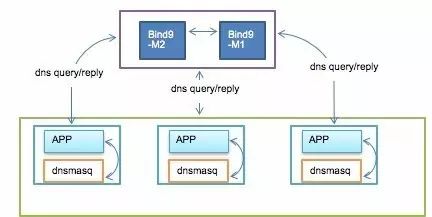

线上采用bind9组建dns集群，为服务器节点提供解析服务。而每台服务器节点都安装配置了dnsmasq来实现本地解析的高可用性。大致架构如下：
3.1 DNSMASQ简介
一般大家都知道在resolv.conf中配置多个nameserver来实现冗余或者高可用性。
nameserver 114.114.114.114 nameserver 223.5.5.5
稍微优化下的话，调整下超时以及使用轮询
nameserver 114.114.114.114 nameserver 223.5.5.5 options timeout:1 rotate
但实际上还是有1s的timeout时间，而这在海量并发下也是存在问题。
我们希望实现的效果是，可以配置多个nameserver，其中任何一个nameserver故障都不会影响到dns的解析，且本地有缓存可以加速dns解析的速度。dnsmasq刚好完美的解决了我们的痛点。
dnsmasq是我们线上经常使用的一个软件，主要看重了dnsmasq作为dns代理时的本地缓存以及高可用性，直接部署到节点服务器上的。
例如：节点部署dnsmasq监听127.0.0.1，而resolv.conf中设置nameserver 127.0.0.1
bind-interfaces #指定监听的IP地址，一般情况下是本机服务，故只监听127.0.0.1即可 listen-address=127.0.0.1 #记录日志 log-facility=/var/log/dnsmasq.log log-queries #不读取/etc/hosts，在提供内部dns服务时可以注释掉 no-hosts #设置cache存活时间，2.64新增max-cache-ttl，2.73新增min-cache-ttl #max-cache-ttl=1800 #min-cache-ttl=600 #缓存的条目数 cache-size=2000 #不缓存失败的查询结果 no-negcache #不读取/etc/resolv.conf no-resolv #同时向所有的server发起查询请求，取响应最快的 all-servers server=114.114.114.114 server=223.5.5.5
PS：还可以使用server来将不同域名的dns请求转发到不同的上层dnsserver
server=/baidu.com/114.114.114.114 server=/taobao.com/223.5.5.5
注意：dnsmasq缓存上层dns响应是有前提条件的，如果dns响应中Recursive avaiable位为0，那么不会缓存。如果上层是tcp响应，那么也不会缓存。
3.1 mysql dlz智能解析
bind9原生支持mysql dlz。下载获得bind9的源码包后，可以编译启用mysql dlz
./configure --with-dlz-mysql -enable-threads=no #后面接着其他的选项，bind9支持各种类型的dlz，但是mysql dlz应用范围应该说相对比较广，大家也都比较熟悉mysql。
注意：myql dlz默认仅支持单进程，注意开启enable-thread=no，或者启动named进程的时候指定-n1
bind9实现dns智能解析最关键的就是acl以及view配置。通过acl将用户分成一个个独立的群组。而view中则定义匹配了哪些群组，以及针对这些群组要进行的操作（使用不同的sql查询mysql数据库）。
下面以自定义联通线路来具体展示acl和view的配置方法：
定义wt acl
#定义了wt acl，所有来源IP为120.192.0.0/16的请求都归到wt这个群组（严格意义上来，根据的是用户端出口DNS，而不是用户的IP地址） acl "wt" { 12.22.0.0/16; }
定义wt key
#wt指的是key的name，可以手工指定 rndc-confgen -r dev/urandom -k wt #生成如下key信息 key "wt" { algorithm hmac-md5; secret "XXXXX"; };
配置wt view
bind9 mysql dlz一般有两种方式，一种是采用自带的mysql驱动，通过--with-dlz-mysql启用（本文使用）。还有一种方式则是额外编译安装mysql驱动。
view "view_wt" { #匹配wt acl match-clients { key wt; wt; }; dlz "Mysql zone" { database "mysql #定义mysql的连接信息 {host=127.0.0.1 dbname=mydns ssl=false port=3306 user=root pass=XXX } {select zone from dns_records where zone = '$zone$' and view='CNC' limit 1} {select ttl, type, mx_priority, case when lower(type)='txt' then concat('\"', data, '\"') when lower(type) = 'soa' then concat_ws (' ', data, resp_person, serial, refresh, retry, expire, minimum) else data end as mydata from dns_records where zone = '$zone$' and host = '$record$' and (view = 'CNC' or view = 'DF') and in_use = 1} {} {select ttl, type, host, mx_priority, case when lower(type)='txt' then concat('\"', data, '\"') else data end as mydata, resp_person, serial, refresh, retry, expire, minimum from dns_records where zone = '$zone$' and view='CNC' and in_use = 1 }"; }; };
dns_records建表语句
CREATE TABLE `dns_records` ( `id` int(10) unsigned NOT NULL AUTO_INCREMENT, `zone` varchar(255) NOT NULL, `host` varchar(255) NOT NULL DEFAULT '@', `type` enum('MX','CNAME','NS','SOA','A','AAAA','PTR') DEFAULT NULL, `data` varchar(255) DEFAULT NULL, `ttl` int(11) NOT NULL DEFAULT '300', `view` char(20) DEFAULT 'DF', `mx_priority` int(11) DEFAULT NULL, `refresh` int(11) NOT NULL DEFAULT '3600', `retry` int(11) NOT NULL DEFAULT '3600', `expire` int(11) NOT NULL DEFAULT '86400', `minimum` int(11) NOT NULL DEFAULT '3600', `serial` bigint(20) NOT NULL DEFAULT '2008082700', `resp_person` varchar(64) NOT NULL DEFAULT 'root.domain.com.', `primary_ns` varchar(64) NOT NULL DEFAULT 'ns1.domain.com.', `data_count` int(11) NOT NULL DEFAULT '0', `in_use` tinyint(1) NOT NULL DEFAULT '1', PRIMARY KEY (`id`), KEY `type` (`type`), KEY `host` (`host`), KEY `zone` (`zone`) ) ENGINE=MyISAM DEFAULT CHARSET=utf8
其他自定义线路的配置类似。
压测单进程bind9 mysql dlz的性能在3K左右，对于一般的应用场景性能已经足够了。如果对于可用性有较高的要求的话，则可以两台机器分别搭建mysql dlz，同时mysql进行主主数据同步。可以保证任何一台dns server宕机的情况下都不会影响到管理员对解析的修改以及正常查询响应。
如果对性能有较高的要求的话，则可以在一台master下面配置多个slave，从master中同步数据，同时使用lvs或者nginx udp反向代理统一对外服务。
个人感觉lvs使用还是有一定的要求的且配置较麻烦些。而bind9完全可以启用多个实例，监听不同的端口，配合前端使用nginx udp反向代理来实现bind9的高性能，高可用以及统一对外服务。
由于bind9的acl使用的是dns请求的源IP地址来作为分类依据，那么经过nginx udp反向代理一转的话，源IP地址全部会丢失，自然也无法实现智能解析了。这个问题可以使用ECS DLZ来进行规避。
4.1 ECS简介
EDNS0（Extension Mechanisms for DNS Version 0）是DNS在rfc1035基础上对DNS协议的扩展。主要在现有的DNS消息格式的基础上增加一些字段（OPT RR），来支持更多的DNS请求业务。同时保证向后兼容性。
传统的DNS智能解析，权威dns服务器实际上只能获取用户出口DNS，获取不到用户的IP地址，故智能解析实际上是按照递归DNS的IP地址进行解析的。

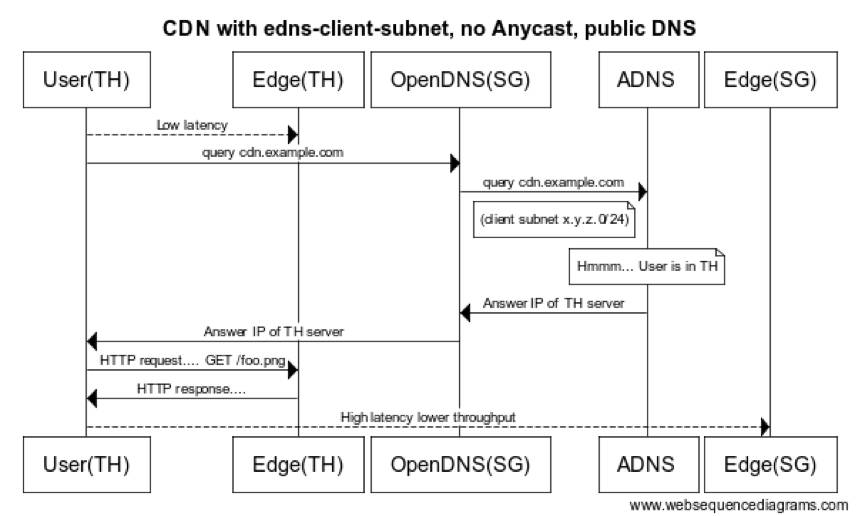

ECS（edns-client-subnet），由谷歌提交的DNS拓展协议，允许DNS resolver传递用户的ip地址给authoritative DNS server。使得DNS基于用户IP进行精准解析有了可能性。
4.2 ECS BIND9
edns-client-subnet（简称ecs）现在还没有正式被bind支持。需要对bind重新编译，ISC的git上有支持ecs authoritative的源码，git克隆到到本地编译即可。
git clone https://source.isc.org/git/bind9.git cd bind9/ ./configure --with-dlz-mysql --prefix=/usr/local/bind9 make && make install
注意：ecs的区别主要体现在acl规则中，在需要支持的ecs的规则前面，增加ecs关键字就可以
acl localnet{ ecs 120.0.0.1/24; };
其他配置不需要变动，使用dig命令进行测试
dig XXX.com +subnet=A.B.C.D @119.29.29.29
bind9日志
查看日志虽然记录的clientip还是dns请求的源ip地址，但是可以看到bind9已经获取到client subnet并且成功响应。
4.3 ECS DnsProxy
目前我们的bind9服务器已经配置支持了ecs解析，且前端采用nginx udp进行反向代理，负载均衡。但传统的dnsmasq不支持ecs，如果在节点继续使用dnsmasq的话，那么就无法发挥ecs的优势（bind9无法获取用户的ip，而非ecs的方式获取的是nginx代理的ip）。
我们在第三方开源库的基础上稍微修改实现了ednsproxy程序，有以下功能：
支持多个上游dns服务器
自带本地缓存，成功的响应缓存在本地，下次客户端请求，有效期内，可以直接响应给用户
支持普通dns请求到ecs dns请求的转换
单机性能>3万qps，满足单机dns缓存代理的性能要求
4.3.1 下载地址
github
https://github.com/zhxiaom5/ednsproxy
4.3.2 使用教程
Usage of ./dnsproxy: #默认跳过ipv6解析 -6 skip ipv6 record query AAAA (default true) #是否开始缓存，默认不开启 -cache enable go-cache #debug level，默认不开启 -debug int debug level #上游dns服务器，可以支持udp和tcp -dns , dns address, use , as sep (default "114.114.114.114:53:udp,119.29.29.29:53:udp") #ecs ip的地址 -ecsip string ecs ip address (default "127.0.0.1") #ecs ip的netmask -ecsnetmask int ecs netmask (default 32) #缓存过期时间 -expire int default cache expire seconds, -1 means use doamin ttl time (default 60) #缓存文件 -file string cached file (default "cache.dat") # #监听地址 -local string local listen address (default ":53") #失败响应不缓存 -negcache enable negcache #超时时间 -timeout int read/write timeout in ms (default 200)
运行示例：
./dnsproxy -dns 119.29.29.29:53:udp -cache=true -negcache=true -ecsip 121.9.212.177 -ecsnetmask 32
本文主要简述了使用bind9进行智能解析并且采用ecs进行横向扩展的一种方式。前端采用bind9作为权威dns，后端采用mysql作为记录的存储数据库。

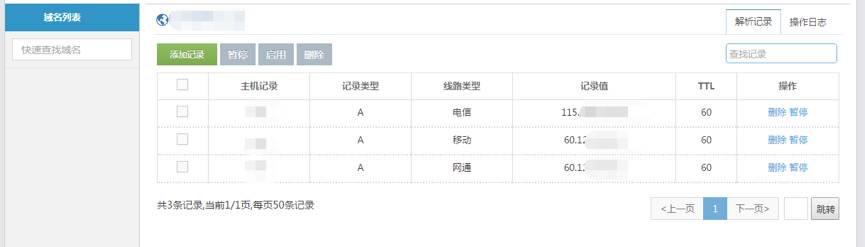

当自建CDN量级较小的时候，内部回源完全可以采用上述的方案，即使用内部自建DNS解析源机IP进行回源，与公网解析进行隔离，来实现源机安全和灵活调度。前端可以对应开发一套DNS的管理界面。
当自建CDN量级逐渐增加，边缘节点数越来越多的时候，继续单纯采用内部bind9自建DNS来实现回源系统的方式就很难维持下去了。
一方面因为bind mysql dlz的性能原因，横向扩展不可能无限进行下去。另一方面也是随着边缘节点分布的越来越广，回源网络的差异性也越来越大。即使是同一线路的节点，也不可能将所有的边缘节点回源指向同一台源机。
后面会另出一篇文章来详细阐述大型CDN如何设计内部回源DNS系统。有兴趣的看客，可以继续关注公众号。
