可视化查看go语法树

最近在学习golang  ast 相关代码，太不直观了，于是造了个轮子，可视化展示语法树。一键运行，直接在浏览器打开。

地址：https://github.com/xiazemin/ast_graph

        我们知道，golang 的源码经过词法分析和语法分析后，可以得到抽象语法树ast，用户可以遍历抽象语法树实现源码层面的修改。 golang工具集很多都是在语法树的基础上进行的比如go fmt、goimport、go vet等等。

       不太熟悉golang或者不太熟悉语法树的同学来说，一颗语法树包含哪些东西？语法树的结构是什么样子？源代码的每一部分如何与语法树相对应，是大家疑问比较密集的地方。于是乎，笔者造了个轮子，可视化的方式展示语法树，一键运行直接在浏览器打开生成的svg格式图片。颜色区分比较重要的语法结构。并且提供图利。

例子：

比如我们要分析下面源码

package main


import (
  "fmt"
  "github.com/xiazemin/golang/ast/ast_graph/exp/multi"
)


func main()  {
  a:=1
  b:=2
  fmt.Println(a+b,add(a,b),multi.Multi(a,b),devide(a,b))


}


func devide(i,j int)int  {
  return i/j
}

我们可以这么做

package main


import "github.com/xiazemin/golang/ast/ast_graph/gen"


func main() {
  path := "/Users/didi/goLang/src/github.com/xiazemin/golang/ast/ast_graph/exp/main.go"
  dpath := "/Users/didi/goLang/src/github.com/xiazemin/golang/ast/ast_graph/"
  gen.GenSvg(path, dpath, "tree")
}

其中path是我们的源码路径，dpath是生成图片路径

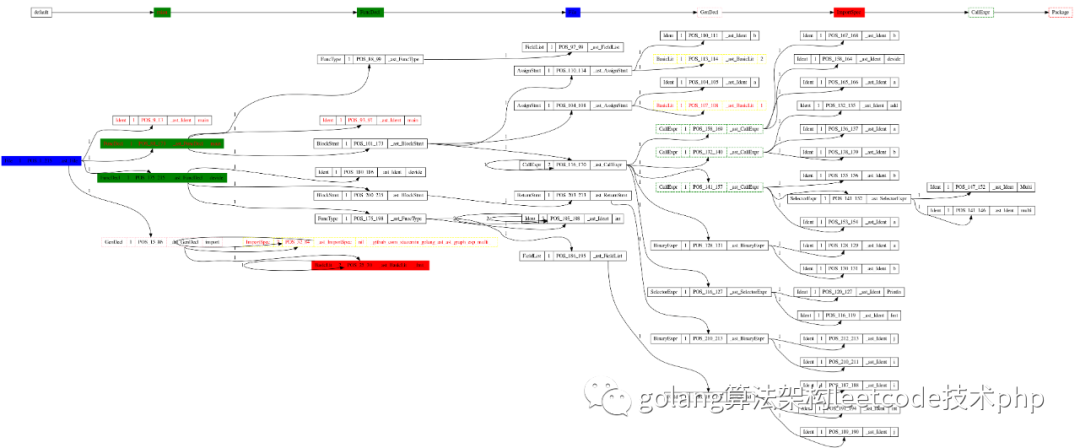

运行结果如下所示

展示了完整的树形结构，和相关信息，方便我们快速学习抽象语法树。

上面的颜色对应的是分类。

完全兼容golang ast 的walker，用户可根据自己的需要裁剪自己感兴趣的部分语法树。
