YARN简介

Hadoop YARN的目的是使得Hadoop数据处理能力超越MapReduce。众所周知，Hadoop HDFS是Hadoop的数据存储层，Hadoop MapReduce是数据处理层。然而，MapReduce已经不能满足今天广泛的数据处理需求，如实时/准实时计算、图计算等。而Hadoop YARN提供了一个更加通用的资源管理和分布式应用框架。在这个框架上，用户可以根据自己的需求实现定制化的数据处理应用。

而Hadoop MapReduce也是YARN上的一个应用。YARN的另一个目标就是拓展Hadoop，使得它不仅可以支持MapReduce计算，还能很方便地管理诸如Hive、HBase、Pig、Spark/Shark等应用。这种新的架构设计能够使得各种类型的应用运行在Hadoop上面，并通过YARN从系统层面进行统一的管理，也就是说，有了YARN，各种应用就可以互不干扰地运行在同一个Hadoop系统中，共享整个集群资源。

YARN基本架构和任务流程

在Hadoop 1.0版本中还没有YARN框架，Hadoop 1.0中的MapReduce框架（简称MRv1）由Client、JobTracker和TaskTracker三个部分组成，Client负责提交任务，JobTracker负责资源管理和任务调度，TaskTracker负责执行任务和汇报任务情况。YARN是Hadoop 2.0中的资源管理系统，它的基本设计思想是将MRv1的JobTracker拆分成两个独立的服务：一个全局的资源管理器ResourceManager和每个应用程序特有的ApplicationMaster。其中ResourceManager负责整个系统的资源管理和分配，而ApplicationMaster负责单个应用程序的管理。

（1）YARN基本组成结构

YARN总体上仍然是Master/Slave结构，在整个资源管理框架中，ResourceManager为Master，NodeManager为Slave，ResourceManager负责对各个NodeManager上的资源进行统一管理和调度。当用户提交一个应用程序时，需要提供一个用以跟踪和管理这个程序的ApplicationMaster，它负责向ResourceManager申请资源，并要求NodeManger启动可以占用一定资源的任务。由于不同的ApplicationMaster被分布到不同的节点上，因此它们之间不会相互影响。本节将对YARN的基本组成结构进行介绍。

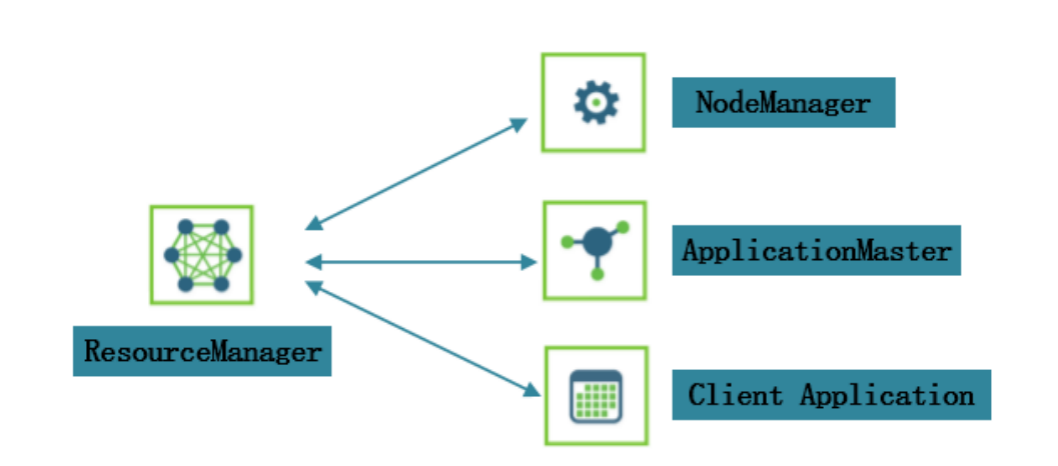

图1描述了YARN的基本组成结构，YARN主要由ResourceManager、NodeManager、ApplicationMaster和Client Application等构成。

图1 YARN架构

① ResourceManager（RM）

RM是一个全局的资源管理器，负责整个系统的资源管理和分配。它主要由两个组件构成：调度器（Scheduler）和应用程序管理器（Applications Manager，ASM）。

调度器负责将系统中的资源分配给各个正在运行的应用程序，它不从事任何与具体应用程序相关的工作，比如不负责监控或者跟踪应用的执行状态等，也不负责重新启动因应用执行失败或者硬件故障而产生的失败任务。

应用程序管理器负责处理客户端提交的Job以及协商第一个Container（包装资源的对象）以供ApplicationMaster运行，并且在ApplicationMaster失败的时候会重新启动ApplicationMaster。

② NodeManager（NM）

NM是每个节点上的资源和任务管理器，一方面，它会定时地向RM汇报本节点上的资源使用情况和各个Container的运行状态；另一方面，它接收并处理来自AM的Container启动/停止等各种请求。其中，Container是YARN中的资源抽象，它封装了某个节点上的多维度资源，如内存、CPU、磁盘、网络等。当AM向RM申请资源时，RM为AM返回的资源便是用Container表示的。YARN会为每个任务分配一个Container，且该任务只能使用该Container中描述的资源。

③ ApplicationMaster（AM）

在用户提交每个应用程序时系统都会生成一个ApplicationMaster程序包含到提交的程序里，主要功能如下。

· 与ResourceManager调度器协商以获取资源（用 Container表示）。

· 将得到的任务进一步分配给内部的任务。

· 与NodeManager通信以启动/停止任务。

· 监控所有任务运行状态，并在任务运行失败时重新为任务申请资源以重启任务。

④ Client Application

Client Application是客户端应用程序，客户端将应用程序提交到RM，首先会创建一个Application上下文件对象，并设置AM必需的资源请求信息，然后提交到RM。

（2）YARN工作流程

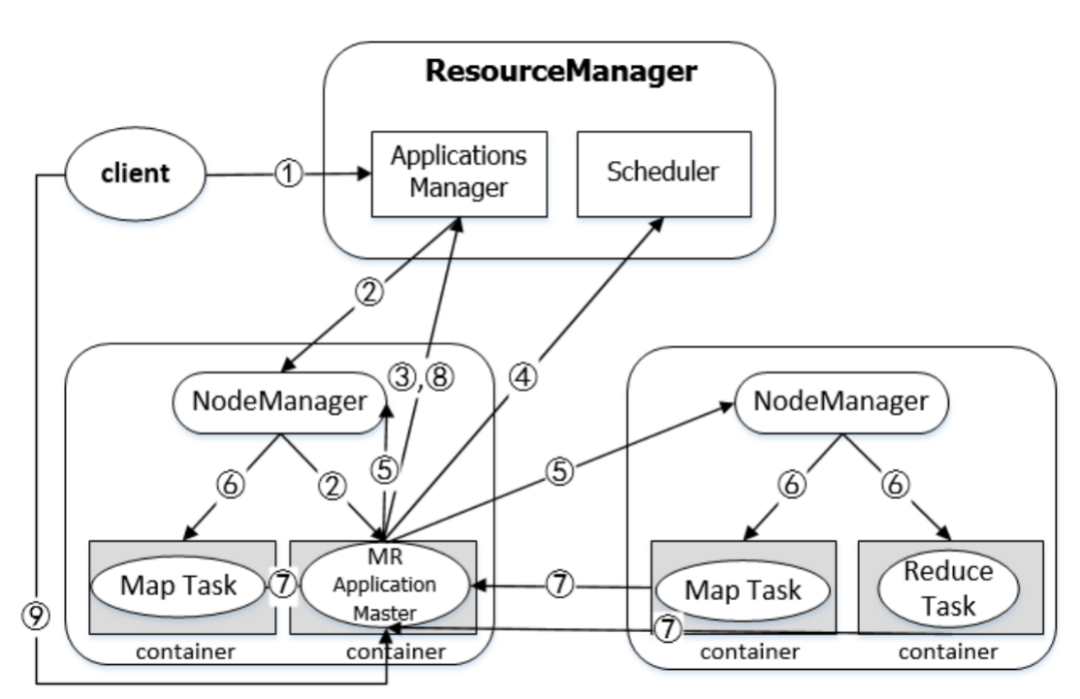

接下来详细描述YARN从提交任务到完成任务的整个工作流程。如图2所示，YARN的工作流程分为以下几个步骤。

图2 YARN任务执行流程图

① 用户通过客户端Client提交一个应用程序到YARN中进行处理，其中包括ApplicationMaster程序、启动ApplicationMaster的命令、用户程序等。

② ResourceManager为该应用程序分配第一个Container，并与分配的Container所在位置的NodeManager通信，要求它在这个Container中启动应用程序的ApplicationMaster。该Container用于启动ApplicationMaster和ApplicationMaster后续命令使用。

③ ApplicationMaster启动后先向ResourceManager注册，这样用户可以直接通过ResourceManager查看应用程序的运行状态，然后开始为提交的应用程序所需要执行的各个任务申请资源，并监控它的运行状态，直到运行结束，即重复步骤④～⑦。这个示例应用中需要执行两个Map任务和一个Reduce任务，所以需要轮番执行④～⑦步骤3次，先执行Map任务后再执行Reduce任务。

④ ApplicationMaster采用轮流询问的方式通过RPC协议向ResourceManager申请和领取资源。所以多个应用程序同时提交时，不一定是第一个先执行。

⑤ 一旦ApplicationMaster申请到资源后，便与资源对应的NodeManager通信，要求它在分配的资源中启动任务。

⑥ NodeManager为任务设置好运行环境（包括环境变量、JAR包、二进制程序等）后，将任务启动命令写到一个脚本中，并通过运行该脚本启动任务。

⑦ 被启动的任务开始执行，各个任务通过某个RPC协议向ApplicationMaster汇报自己的状态和进度，以让ApplicationMaster随时掌握各个任务的运行状态，从而可以在任务失败时重新启动任务。在应用程序运行过程中，用户可随时通过RPC向ApplicationMaster查询应用程序的当前运行状态。

⑧ 应用程序运行完成后，ApplicationMaster向ResourceManager注销自己。

⑨ 关闭客户端与ApplicationMaster。
