一致性HASH算法研究

1.引言

在研究分布式存储Ceph的CRUSH算法时，看到文章介绍它是一种特殊的一致性HASH算法，于是我便开始研究一致性HASH算法，做先期准备，发现理念确实接近,所以先研究一致性HASH算法的实现思路。

2.一致性HASH的出现背景及其优势

在分布式系统中，常常利用HASH算法进行数据分布，使得海量数据均匀的分布在不同的缓存服务器上，目的是希望将数据均匀的分布到各节点，分担压力，尤其是在缓存系统中。一个典型的设计如下：

2.1场景说明

为了提升系统性能，解决数据库访问性能瓶颈，设置N个缓存服务器，每个缓存服务器负责数据库1/N的数据。应用程序在访问数据时，根据数据结构中的关键字计算得到hash值，并根据该HASH值定位到数据所在的缓存节点，进而访问到该数据。

2.2最简单模型

最简单的办法是，采用hash(key) % N的办法计算文件落在的服务器位置，那么在Find Cache Server步骤中，需要增加一个取摸操作，存在的问题是：

集群添加机器，计算公式变为hash(key) % (N + newAddedCount)
集群退出机器，计算公式变为hash(key) % (N - removedCount)

由于计算公式的分母变化，在计算数据所在服务器位置时，计算结果将发生变化，会出现大量KEY的计算结果无法命中，缓存失效的情况，进而出现直接访问数据库的情况，数据库的压力会陡增，系统的访问延迟也会变大。我们需要找到一种方法，当对集群进行扩容，或者从集群中移除失效机器时，只有少量的数据访问失效，可以很快的在正常的机器或者新增的机器上重新构建起缓存，从而保证系统的稳定性和可靠性。

2.2.1 Hash算法

上图中的Hash(KEY)代表的就是Hash算法，一般叫做散列算法，负责把任意长度的输入通过散列算法，变换成固定长度的输出，相当于一种映射转换，将任意长度的消息压缩到某一固定长度的消息摘要的函数。将一个数据集合，从一个空间转换到另外一个空间。取模运算是一种最简单的HASH算法。也最容易理解。

加法Hash：把输入元素一个一个的加起来构成最后的结果。下文算法以字符串输入为例，说明如何根据字符串，计算得出一个HASH值。

/**
  * 加法hash
  *
  * @param key
  *            字符串
  * @param prime
  *            一个质数
  * @return hash结果
  */
public static int additiveHash(String key, int prime) {
  int hash, i;
  for (hash = key.length(), i = 0; i < key.length(); i++)
      hash += key.charAt(i);
  return (hash % prime);
}
该示例代码由JAVA编写。

位运算Hash；这类型Hash函数通过利用各种位运算（常见的是移位和异或）来充分的混合输入元素

/**
  * 旋转hash
  *
  * @param key
  *            输入字符串
  * @param prime
  *            质数
  * @return hash值
  */
public static int rotatingHash(String key, int prime) {
  int hash, i;
  for (hash = key.length(), i = 0; i < key.length(); ++i)
      hash = (hash << 4) ^ (hash >> 28) ^ key.charAt(i);
  return (hash % prime);
}

乘法Hash；这种类型的Hash函数利用了乘法的不相关性

static int bernstein(String key)
{
   int hash = 0;
   int i;
   for (i=0; i<key.length(); ++i)
   {
     hash = 33*hash + key.charAt(i);
   }
   return hash;
}

除法Hash；和乘法HASH类似，应用较少。

混合Hash；混合Hash算法利用了以上各种方式。各种常见的Hash算法，比如MD5、Tiger都属于这个范围。

String MD5(byte[] source)
{
    String s = null;
    char hexDigits[] = { // 用来将字节转换成 16 进制表示的字符
            '0', '1', '2', '3', '4', '5', '6', '7', '8', '9', 'a', 'b', 'c', 'd', 'e', 'f'};
    try {

          java.security.MessageDigest md = java.security.MessageDigest.getInstance("MD5");
          md.update(source);
          byte tmp[] = md.digest();  //MD5的计算结果是一个 128 位的长整数，

          // 用字节表示就是 16 个字节
          char str[] = new char[16 * 2]; //每个字节用 16 进制表示的话，使用两个字符，

          // 所以表示成 16进制需要 32 个字符
          int k = 0;                         //表示转换结果中对应的字符位置
          for (int i = 0; i < 16; i++) {     //从第一个字节开始，对 MD5 的每一个字节
              // 转换成 16 进制字符的转换
              byte byte0 = tmp[i];      //取第i个字节
              str[k++] = hexDigits[byte0 >>> 4 & 0xf];  //取字节中高4位的数字转换,
              // >>> 为逻辑右移，将符号位一起右移
              str[k++] = hexDigits[byte0 & 0xf];        //取字节中低4位的数字转换
          }
          s = new String(str);  // 换后的结果转换为字符串
        } catch (Exception e) {
            e.printStackTrace();
        }
        return s;
    }
}

查表Hash；通过一系列Hash算法集作为Hash函数组，从组中随机取出一个函数进行计算。

环HASH。就是一致性HASH的基础。

求哈希值，分配到 0~2^32 的圆上，其实把机器编号 hash 到这个环上。
采用同样的方法求出存储数据键的哈希值，并映射到相同的圆上
然后从数据映射到位置开始顺时针开始找，将数据保存到找到的第一个服务器，如果 2^32 仍然找不到服务器，就会保存到第一台服务器上。

Hash算法的介绍，参考了知乎的文档：https://zhuanlan.zhihu.com/p/168772645

2.2.2 HASH碰撞

HASH碰撞指不同的KEY，计算后对应的HASH值相同。对于这种情况，有多种不同的存储形式来处理解决。

2.2.2.1 基于拉链法的散列表

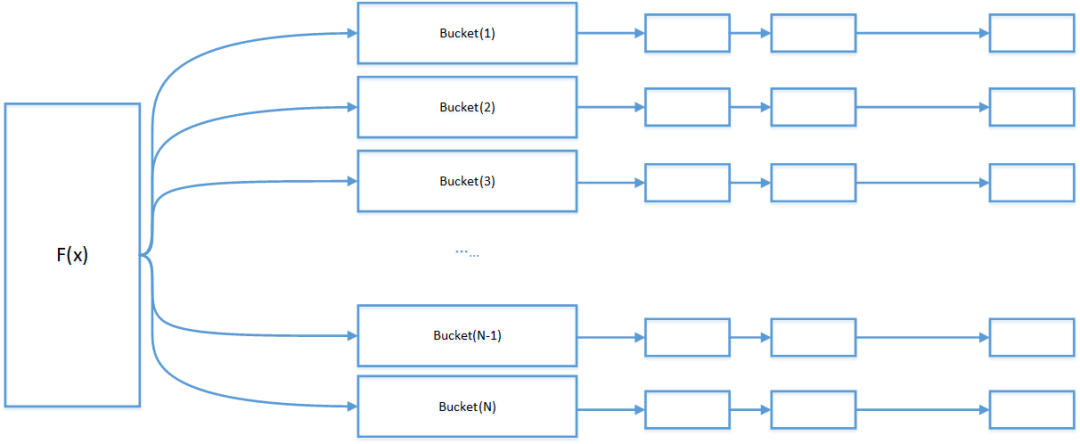

基于拉链法的散列表采用桶的形式组织数据，在进行HASH计算后，发生碰撞的数据，放置到一个桶里面。一旦桶的数量发生变化，数据所在的位置，就会发生剧烈抖动。

在做算法实现时，可以将Bucket桶理解为一个数组空间，里面有一个指针，通过指针将一系列碰撞的数据，通过指针进行链接起来。

和缓存服务器集群进行类比时，每个桶，就是一个缓存服务器。将Hash值相同的数据集合，放到一个缓存服务器上。

2.2.2.2 基于线性探测法的散列表

基于线性探测法的散列表的实现思路是，当碰撞发生时，直接检查散列表的下一个位置。找到一个可用的位置进行数据保存。这种情况下，一般散列表的空间，要大于KEY的数量。当碰撞发生时直接检测散列表的下一个位置（将索引加一）。这样的线性探测可能会产生三种情况：

命中，该位置已有被占用，键和被查找的键相同，将对应的VALUE覆盖即可；
未命中，该位置还未被占用，键为空；
继续查找，该位置的键和被查找的键不同，继续检查下一个，一直到找到该键，或者遇到一个空元素。

2.3 一致性HASH模型

为了避免传统的HASH方式，在缓存节点出现新增和删除时数据位置的剧烈抖动，专业人士更提出了明确的要求，并形成论文，一致性HASH便产生。一致性HASH论文 (https://www.akamai.com/es/es/multimedia/documents/technical-publication/consistent-hashing-and-random-trees-distributed-caching-protocols-for-relieving-hot-spots-on-the-world-wide-web-technical-publication.pdf)

2.3.1 一致性HASH基本设计思路

一致性哈希构造hash环，将服务器节点映射到环上，将obj也映射到环上，将他们至于同一个空间中（0~2^32-1），针对每一个对象，顺时针查找第一个>=hash(obj)的设备节点，这就是它要存放的目标系统，如果没有找到，按照顺时针，就回归到第一个服务器。

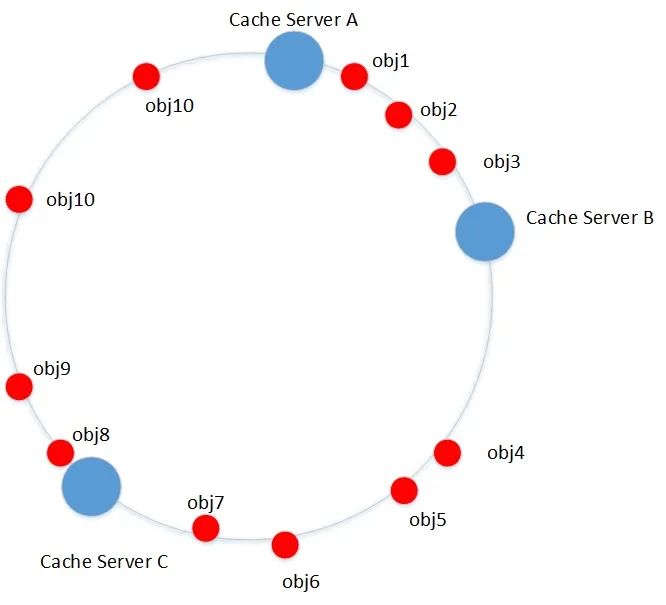

在上图实例中，obj1 ~ 3归属于Cache Server B；obj4 ~ 7归属于Cache Server C;obj8~10归属于Cache Server A.正是按照上述规则分析下来的结果。

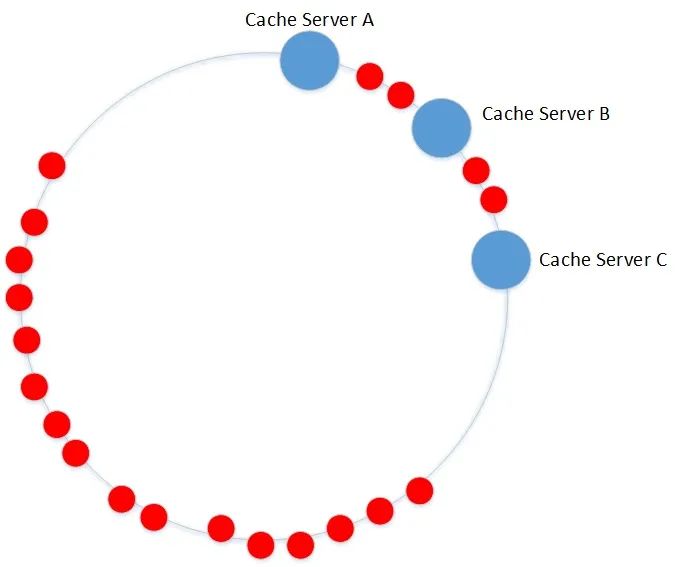

但是存在一个问题，就是数据分布不均衡的问题，在下图中可以看到，大量的数据会在服务器A上，但是B,C上只有少量的数据。数据分布明显不平衡。

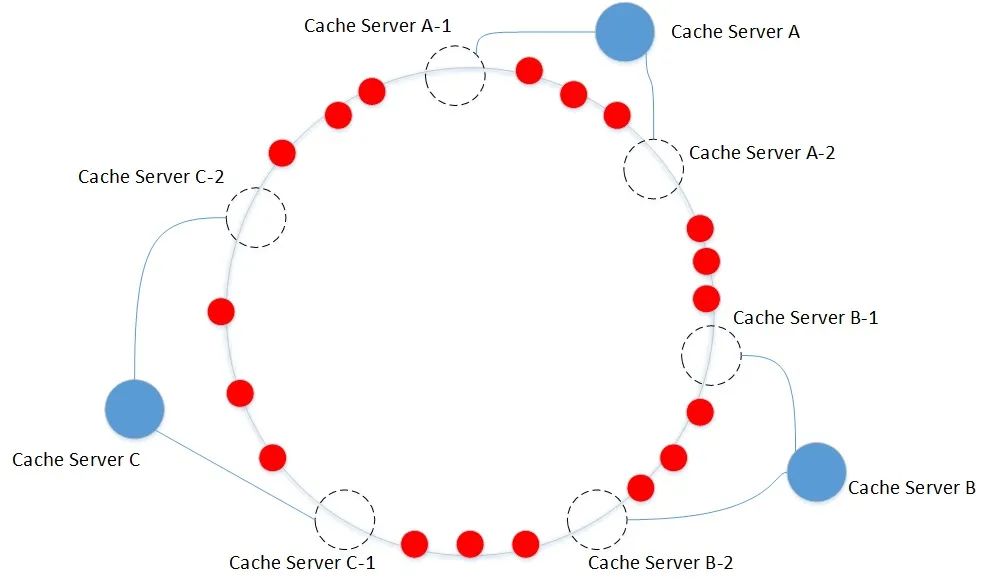

为了解决数据不均衡的问题，一致性HASH中引入了虚拟节点，将对象均匀的映射到虚拟节点，再将虚拟节点映射到物理节点。通过设置大量的虚拟节点，将数据平均分布到虚拟节点上，最终达到平均分布到物理节点上的效果。

此处，一致性hash是符合我们的期望的：1、平衡性(Balance)：hash后的结果能够平均分布，比如在存储中，数据可以平均分布到各节点，不会出现个别节点数据量特别少，个别特别多的情况； 2、单调性(Monotonicity)：当新增或者移除节点时，要么映射到原有的位置，或者映射到新节点；

2.3.2 数据分布均衡测试

为了测试一致性hash算法的特性以及虚拟节点对数据分布平衡的影响，我用C++实现了一个一致性hash算法，进行统计试验。实际物理设备节点为5，数据量为1万。对应的IP地址为 (原先采用的公网网址测试，为了安全问题隐藏了IP地址)：

xxx.xx.x.31
xxx.xx.x.32
xxx.xx.x.33
xxx.xx.x.34
xxx.xx.x.35

在相同数据，相同的物理节点下，测试不同虚拟节点数量下，数据的分布情况：测试样本：10000条URL记录，用作对象名称，作为hash函数的输入采用的hash函数：c++11中默认的std::hash()数据中虚拟节点数量参数是指每个物理节点对应的虚拟节点数量。

1虚拟节点（一个物理设备对应1个虚拟节点）
xxx.xx.x.31:80  764
xxx.xx.x.32:80  2395
xxx.xx.x.33:80  1478
xxx.xx.x.34:80  786
xxx.xx.x.35:80  4577

10节点（一个物理设备对应10个虚拟节点）
xxx.xx.x.31:80  1139
xxx.xx.x.32:80  4862
xxx.xx.x.33:80  1484
xxx.xx.x.34:80  1243
xxx.xx.x.35:80  1272

100节点（一个物理设备对应100个虚拟节点）
xxx.xx.x.31:80  2646
xxx.xx.x.32:80  2576
xxx.xx.x.33:80  1260
xxx.xx.x.34:80  705
xxx.xx.x.35:80  2813

512虚拟节点（一个物理设备对应512个虚拟节点）
xxx.xx.x.31:80  2015
xxx.xx.x.32:80  2038
xxx.xx.x.33:80  1948
xxx.xx.x.34:80  2128
xxx.xx.x.35:80  1871

1024虚拟节点（一个物理设备对应1024个虚拟节点）
xxx.xx.x.31:80  2165
xxx.xx.x.32:80  1389
xxx.xx.x.33:80  2045
xxx.xx.x.34:80  2123
xxx.xx.x.35:80  2278

2048节点（一个物理设备对应2048个虚拟节点）
xxx.xx.x.31:80  1976
xxx.xx.x.32:80  1939
xxx.xx.x.33:80  1892
xxx.xx.x.34:80  2164
xxx.xx.x.35:80  2029


4096节点（一个物理设备对应4096个虚拟节点）
xxx.xx.x.31:80  1972
xxx.xx.x.32:80  2139
xxx.xx.x.33:80  2095
xxx.xx.x.34:80  1879
xxx.xx.x.35:80  1915

从数据可以看到，随着对应的虚拟节点越来越多，数据的分布也越来越平衡，但是虚拟节点到达一定数量后，到达了瓶颈，毕竟不可能实现绝对的平衡。

2.3.3 一致性hash算法实现

//构建带虚拟节点的hash环，对每个真实的物理节点，配置若干虚拟节点，并进行排序
for (RNode node : rnodes)
{
for (int i = 1; i <= virtual_node_count; i++)
{
VNode vnode;
vnode.ip_port = node.ip_port + "#" + to_string(i);
vnode.id = myhash(vnode.ip_port); //虚拟节点在hash环上的映射
circle.push_back(vnode);
node.virtual_nodes.push_back(vnode);
}
}


sort(circle.begin(), circle.end(), cmpVNode);

//计算每个URL落在那个虚拟节点
VNode getLocation(string url, vector<VNode>& vnodes)
{
VNode tmp;
tmp.id = myhash(url.c_str());
vector<VNode>::iterator iter = std::lower_bound(vnodes.begin(), vnodes.end(), tmp, cmpVNode);


if (iter == vnodes.end())
{
return vnodes[0];
}else
{
return *iter;
}
}


//根据虚拟节点，找到对应物理节点
string real_node = getRealNodeInfo(vnode);

3.CRUSHMAP的进一步研究

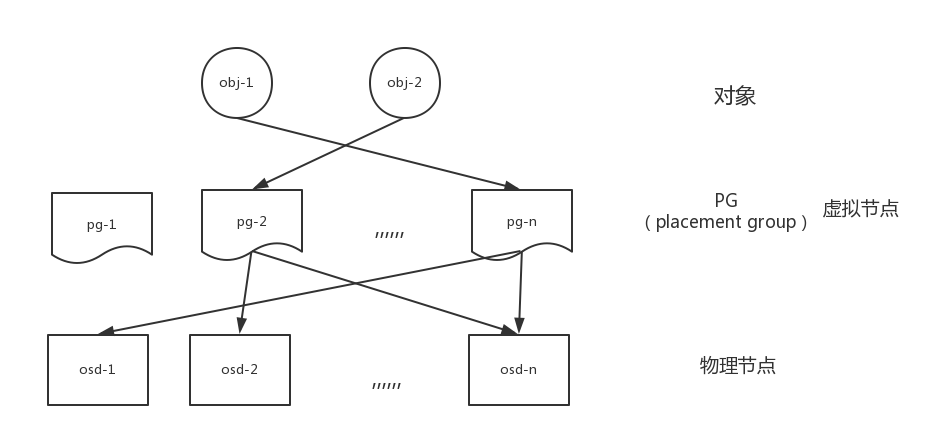

研究一致性HASH的目的是为了更好的理解Ceph中关于分布式存储的原理。 CRUSHMAP算法，此处简单说明Ceph中对象是如何映射到具体设备的某块硬盘上的。在Ceph中，每个对象都属于某个PG，我把这些PG理解为一致性哈希中的虚拟节点，目的是为了让对象分布更均匀。而pg是如何映射到OSD呢。在上文中，这种映射关系比较简单，就是多对一，在ceph中则比较复杂，因为映射关系依赖于集群的拓扑结构,而每个对象都还有多副本,需要指定的映射算法，计算出pg所在的主OSD以及副本OSD。

我会在以后的博客中，结合论文，说明obj和pg的映射关系，以及pg和osd之间是如何做映射的。

4 附录

一致性HASH算法应用之广非常广泛，在分布式存储，缓存系统中会用到，在nginx的负载均衡中也会用到，理解一致性HASH算法，对理解分布式系统中的实现机制非常有帮助。下文是一致性hash更深入的文章，可研究之。

nginx中一致性HASH的使用

http://www.kancloud.cn/digest/sknginx/130034

数据库分表中的一致性HASH

http://snoopyxdy.blog.163.com/blog/static/60117440201521323429751/

Ceph数据分布：CRUSH算法与一致性Hash - shanno

http://www.tuicool.com/articles/FZfyA3

亚马逊的Dynamo系统

http://s3.amazonaws.com/AllThingsDistributed/sosp/amazon-dynamo-sosp2007.pdf

jump Consistent hash:零内存消耗，均匀，快速，简洁，来自Google的一致性哈希算法

https://blog.helong.info/blog/2015/03/13/jump_consistent_hash/
