Windbg调试----Windbg入门

一个程序员的修炼之路 2020-10-25

1077

好久没有更新文章了，希望以Windbg系列作为回归。欢迎大家一起讨论和分享。

Windbg简单来说就是一个Windows下对用户态/内核态的程序进行调试，以及对Core Dump文件的分析。对于Crash，资源泄露，死锁等问题的分析，Windbg是一个强有力的利器。

安装Windbg

由于目前微软官网上并没有单独提供Windbg的下载安装包，可以通过以下两个途径获取：

下载安装WDK
有网友提供了单独的MSI安装包，可以通过Goole搜索获取

Windbg同时也分32位和64位版本，有网友建议是使用32位Windbg调试32位程序，64位Windbg调试64位程序。本人平时使用64位的Windbg，如果需要分析32位的程序/Dump, 使用如下命令进行CPU模式的切换：

.load wow64exts
!sw

Windbg调试程序

在使用Windbg调试程序之前，先给大家展示下我的测试程序：

int main()
{
   char* pStr = (char*)0xa;
   printf("%s\n", pStr);
   return 0;
}

以Viusal Studio为例，一般发布给客户的程序，我们采用Release
模式编译程序，而Release
模式与Debug
模式，有个很大的区别: Release模式编译出来的程序默认是不带PDB相关信息的，而Debug模式则有。采用Release模式编译上述代码，生成一个应用程序testforme
. 然后采用Windbg打开可执行程序testforme.exe
, Windbg命令窗口打印信息如下：

Microsoft (R) Windows Debugger Version 6.3.9600.16384 AMD64
Copyright (c) Microsoft Corporation. All rights reserved.

CommandLine: C:\Users\Administrator\Desktop\testforme.exe
Symbol search path is: *** Invalid ***
****************************************************************************
 1. Symbol loading may be unreliable without a symbol search path.           *
 2. Use .symfix to have the debugger choose a symbol path.                   *
 3. After setting your symbol path, use .reload to refresh symbol locations. *
****************************************************************************
Executable search path is:
ModLoad: 00000000`00400000 00000000`00410000   testforme.exe
ModLoad: 00000000`77390000 00000000`77539000   ntdll.dll
ModLoad: 00000000`77570000 00000000`776f0000   ntdll32.dll
ModLoad: 00000000`74420000 00000000`7445f000   C:\Windows\SYSTEM32\wow64.dll
ModLoad: 00000000`743c0000 00000000`7441c000   C:\Windows\SYSTEM32\wow64win.dll
ModLoad: 00000000`743b0000 00000000`743b8000   C:\Windows\SYSTEM32\wow64cpu.dll
(9f8.4d4): Break instruction exception - code 80000003 (first chance)
*** ERROR: Symbol file could not be found.  Defaulted to export symbols for ntdll.dll -
ntdll!CsrSetPriorityClass+0x40:
00000000`7743cb70 cc              int     3

主要描述了3点信息：

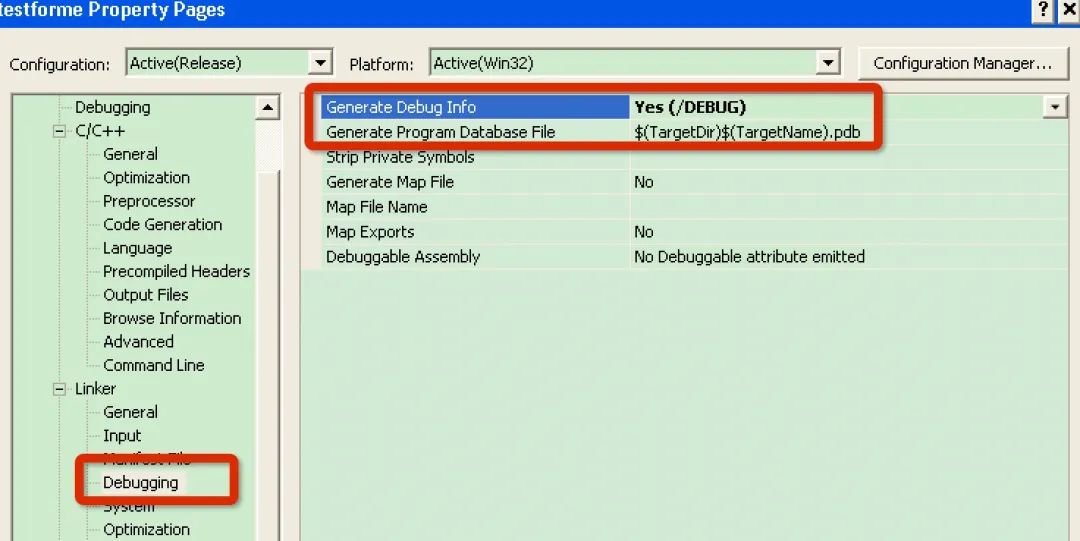

没有设置符号信息的路径，所以找不到符号。这里所说的符号信息就指上述PDB文件，并且在默认Release模式编译出来的程序，会带有一个同名的PDB文件。你也可以通过配置Visual Studio的配置项来决定是否产生PDB文件：
可以看到已经加载的模块，以及这些模块所在的内存区域。比如可以看出testforme.exe的模块位置在内存0x400000
~ 0x410000
。

调试器中断，这时还没有真正去执行testforme的代码，并且可以通过Windbg命令去设置断点，查看已加载模块的信息等操作。

接着，我们要让程序执行，在命令行下使用g
命令, 可以看到程序中断了在Access Violation
，也就是内存访问错误。

0:000:x86> g
(7b8.238): Access violation - code c0000005 (first chance)
First chance exceptions are reported before any exception handling.
This exception may be expected and handled.
*** ERROR: Module load completed but symbols could not be loaded for testforme.exe
testforme+0x1e88:
00401e88 803800          cmp     byte ptr [eax],0           ds:002b:0000000a=??

然后我们用kv
指令查看当前异常处的函数调用栈:

0:000:x86> kv
ChildEBP RetAddr  Args to Child
WARNING: Stack unwind information not available. Following frames may be wrong.
0018fcf0 00812d70 00000000 00810000 0018fd48 testforme+0x1e88
00000000 00000000 00000000 00000000 00000000 0x812d70

这个完全看不出来哪里异常了啊，那是因为并没有配置应用程序相应的符号文件，也就是之前所说的PDB文件。

设置调试Symbol

0:000:x86> .sympath C:\mysymbols;SRV*C:\symbols*http://msdl.microsoft.com/download/symbols


Symbol search path is: C:\mysymbols;SRV*C:\symbols*http://msdl.microsoft.com/download/symbols
Expanded Symbol search path is: c:\mysymbols;srv*c:\symbols*http://msdl.microsoft.com/download/symbols


************* Symbol Path validation summary **************
Response                         Time (ms)     Location
OK                                             C:\mysymbols
Deferred                                       SRV*C:\symbols*http://msdl.microsoft.com/download/symbols

先通过.sympath
设置符号文件的目录。可以将testforme.pdb
存放到设置好的符号目录C:\mysymbols
。SRV*C:\symbols*http://msdl.microsoft.com/download/symbols
这表明将从http://msdl.microsoft.com/download/symbols
下载微软的PE文件对应的符号文件，并且缓存到C:\symbols
目录下。你也可以通过File->Symbol Search Path
查看符号目录设置（如下图），当然也可以在这里直接对符号目录进行设置。

接着调用.reload
命令重新加载模块的符号信息，然后调用kv
就可以查看函数异常的函数调用栈了！

0:000:x86> .reload
Reloading current modules
........
0:000:x86> kv
ChildEBP RetAddr  Args to Child
0018fee8 00401085 0040c028 0040b344 00000000 testforme!_output_l+0x7f4 (FPO: [Non-Fpo]) (CONV: cdecl) [f:\sp\vctools\crt_bld\self_x86\crt\src\output.c @ 1648]
0018ff2c 0040100c 0040b344 0000000a 004012aa testforme!printf+0x73 (FPO: [Non-Fpo]) (CONV: cdecl) [f:\sp\vctools\crt_bld\self_x86\crt\src\printf.c @ 63]
0018ff88 7700336a 7efde000 0018ffd4 77909f72 testforme!main+0xc (FPO: [0,0,0]) (CONV: cdecl) [d:\vsproject\testforme\testforme\test.cpp @ 11]
0018ff94 77909f72 7efde000 3cf2f376 00000000 kernel32!BaseThreadInitThunk+0xe (FPO: [Non-Fpo])
0018ffd4 77909f45 00401301 7efde000 ffffffff ntdll32!__RtlUserThreadStart+0x70 (FPO: [Non-Fpo])
0018ffec 00000000 00401301 7efde000 00000000 ntdll32!_RtlUserThreadStart+0x1b (FPO: [Non-Fpo])

通过函数调用栈，可以清楚的看出异常发生在main
函数中，在test.cpp
第11
行处调用了printf
。熟悉Windows函数栈的同学应该比较清楚，ChildBEP
在32位程序中表示当前调用栈的栈底指针，并且指向的内存处保存的是上一个栈帧的栈底位置。 Args to Child
表示当前函数的参数，比如这里printf
的参数分别为0040b344
和0000000a
: 0000000a
表示测试程序中变量pStr
的值，而0040b344
则表示格式化字符串，我们可以使用da
命令来查看一下：

0:000:x86> da 0040b344
0040b344  "%s."

当然有时候你需要切换到特定的栈帧（frame），去查看当前frame下的上下文信息，比如局部变量。例如我们现在想去看看main函数下的变量的值，先用kn
命令查看栈帧的编号，然后用.frame
切换到main
函数那一帧接着用dv -V
查看所有的局部变量：

0:000:x86> kn
 # ChildEBP RetAddr
00 0018fee8 00401085 testforme!_output_l+0x7f4 [f:\sp\vctools\crt_bld\self_x86\crt\src\output.c @ 1648]
01 0018ff2c 0040100c testforme!printf+0x73 [f:\sp\vctools\crt_bld\self_x86\crt\src\printf.c @ 63]
02 0018ff88 7700336a testforme!main+0xc [d:\vsproject\testforme\testforme\test.cpp @ 11]
03 0018ff94 77909f72 kernel32!BaseThreadInitThunk+0xe
04 0018ffd4 77909f45 ntdll32!__RtlUserThreadStart+0x70
05 0018ffec 00000000 ntdll32!_RtlUserThreadStart+0x1b
0:000:x86> .frame 2
02 0018ff88 7700336a testforme!main+0xc [d:\vsproject\testforme\testforme\test.cpp @ 11]
0:000:x86> dv V

奇怪了为啥dv /V并没有打印出临时变量pStr
呢？会不会是因为被优化了？于是就用uf
命令反汇编了一下main
函数 (如下)，可以看到printf
的参数压栈直接用的是常量0A
。

0:000:x86> uf main
testforme!main [d:\vsproject\testforme\testforme\test.cpp @ 9]:
    9 00401000 6a0a            push    0Ah
   11 00401002 6844b34000      push    offset testforme!`string' (0040b344)
   11 00401007 e806000000      call    testforme!printf (00401012)
   11 0040100c 83c408          add     esp,8
   12 0040100f 33c0            xor     eax,eax
   13 00401011 c3              ret

所以在调试优化后的程序要注意这些可能的变化，当然如果你想让Release的程序不进行优化，可以在Visual Studio中关闭这个选项，如下图：

这里我就不再展示关闭优化后，用windbg调试打印局部变量了，大家可以自己试一试。

源码调试

习惯于VS调试的同学，可能会觉得Windbg命令调试难记难用（事实上，当你熟悉了之后可能会改变看法）。虽然没有VS的强大的源码调试功能，其实Windbg也提供源码调试的功能。可以通过.srcpath
命令或者通过菜单File->Source Search Path
去设置源码的目录。

现在我将测试源码拷贝到C:\source
目录，然后在用Windbg 程序后，设置断点到测试程序的main
函数入口处，然后继续执行程序：

0:000> bp testforme!main
0:000> g

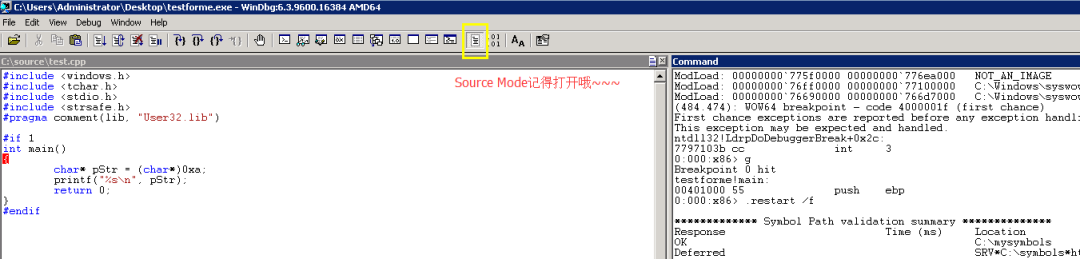

这时候你会看到源码文件自动弹出来了，并且中断在main
入口处:

Windbg 还提供直接打开Source文件的功能File->Open Source File...
，在调试前打开源码文件，可以直接在里面设置断点，调试的快捷键和Visual Studio一样！

Windbg工作空间

Windbg的工作空间主要表示调试会话的状态、调试器的设置以及窗口布局的设置等。工作空间的使用主要分为以下几点：

未加载任何调试文件的时候，选择File -> Save Workspace
保存默认工作空间，则当每次打开Windbg的时候，将采用这个默认的工作空间
当调试器已经加载了调试文件的时候，选择File -> Save Workspace
将当前工作空间保存为默认工作空间（这个默认空间仅针对这个调试文件）, 则当下次还是调试这个文件的时候，则采用之前保存的默认工作空间。
可以选择File -> Save Workspace As...
保存为命名的工作空间，在以后调试应用程序的时候可以选择File -> Open Workspace
去打开指定的工作空间
以上的工作空间都保存在注册表项HKEY_CURRENT_USER\Software\Microsoft\Windbg\Workspaces
里面，你也可以通过File -> Save Worksapce to File...
将工作空间保存到文件

还有删除工作空间等操作，大家可以自己去熟悉一下。

Windbg的命令分类

Windbg主要分为3大类的调试命令:

标准命令 (Standard Command): 这类命令对于所有的调试目标都适用，比如常见的k
命令;
元命令 (Meta-Command)：这类目标主要针对特定的目标所做的扩展命令，比如常见的.sympath
命令。因为这类命令前面都有一个.
,所以也叫作Dot-Command
；
扩展命令 (Extension Command)：标准命令和元命令都是Windbg内建的命令，而扩展命令是实现在动态加载的DLL中。这类命令前面都有一个!
, 比如常用!analyze -v
.

顺便在这里提一个很实用的命令.hh
，用来在Windbg中打开帮助文档，比如使用.hh k
则帮助文档会打开到索引k
命令处。
