随着海量数据的涌现，业务上对海量数据分析速度的要求越来越严格，这很大程度上取决于分布式SQL的执行速度。很多人在了解分布式SQL的架构逻辑中，都会遇到分布式SQL物理计划这个概念 ，相信对于很多想了解分布式SQL内部逻辑的朋友来说应该是抽象的、很难理解的。笔者也是通过了大量的资料查阅 ，最终才理解了它到底是干什么用的。Spark/Flink是最锋利的两把分析利剑，本文会借助Spark/Flink的物理计划实现过程，尽量以最通俗的方式说明白物理计划是个什么角色。
1.1 、Spark 上物理计划的简化图。
Spark最核心的是基于RDD实现的批处理，其它子模块streaming、sql等都会转换到这上面来，因此也就有了streaming是微批的说法，但是通过读streaming源码，对微批的理解可能会更加深刻点，建议大家阅读。在分析sql之前，假设大家对Spark任务的ShuffleMapTask和ResultTask的执行过程都非常清晰了。其实sql的执行过程是通过定义好的框架逻辑逐步把每一个子节点转换为RDD，然后串联起来组成了DAG，物理计划的最大作用是把你定义好的其它逻辑，与后端的计算引擎对接起来，转换为计算引擎可以认识的类。Spark物理计划简化图如下：

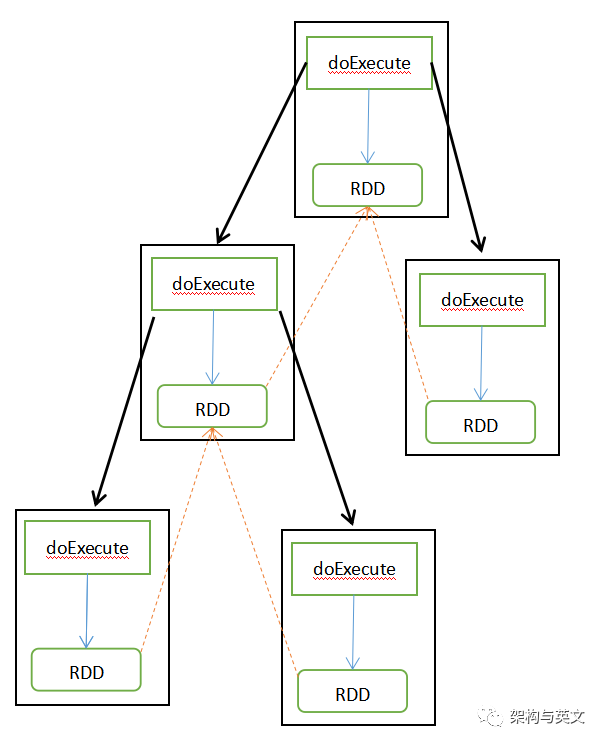

假设每一个框代表一个Spark物理计划节点，Spark Sql层面会通过doExecute函数指向其子节点（黑色线），然后doExecute内部处理后转换为一个RDD（蓝色线），再由父节点以子节点返回的RDD组成一个DAG（橙色虚线），最终提交到spark集群执行。Flink的实现也是类似的。
1.2 spark源码分析
比如我们执行一个select * from table1;其会先转换为一棵逻辑树，逻辑树是由一元节点、二元节点、叶子节点组成的。经过优化规则优化逻辑树（常用的有谓词下推、列裁剪、常量累计等），然后转为物理逻辑计划树，物理计划优化（常用的由aggregate和join优化），执行前检查、RDD执行等。

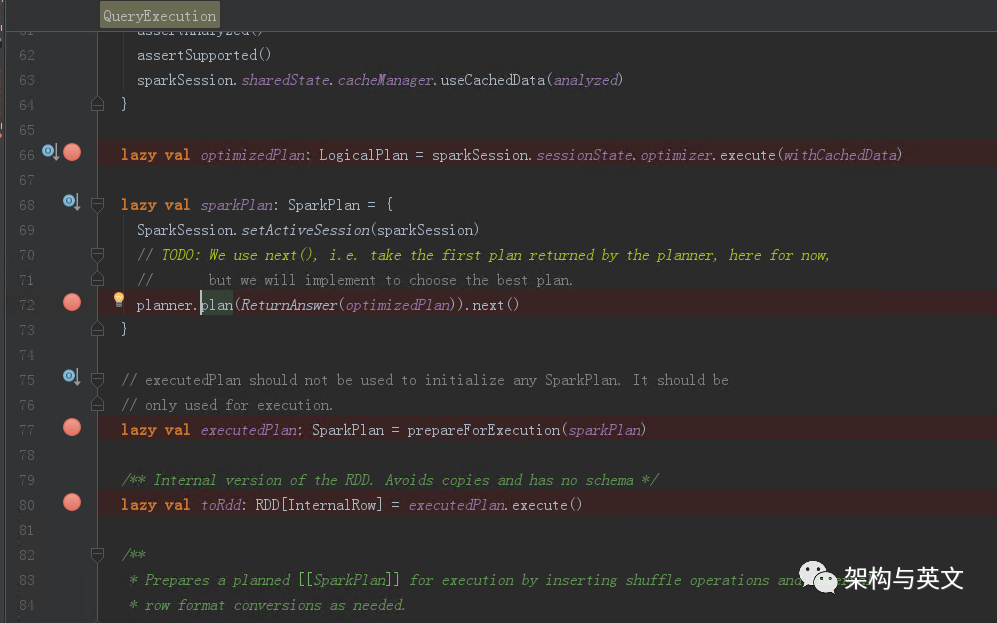

spark sql的执行入口是QueryExecution类，可以看到其内部流程是analyze、optimizedPlan、sparkPlan、executedPlan、toRDD。由于我们分析的是物理计划，所有我们重点分析sparkPlan和toRDD。
1.2.1、sparkPlan

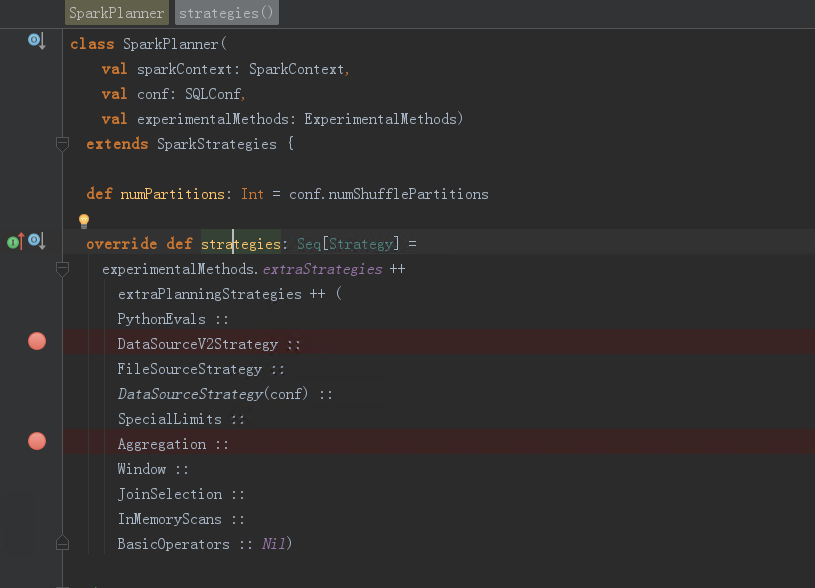

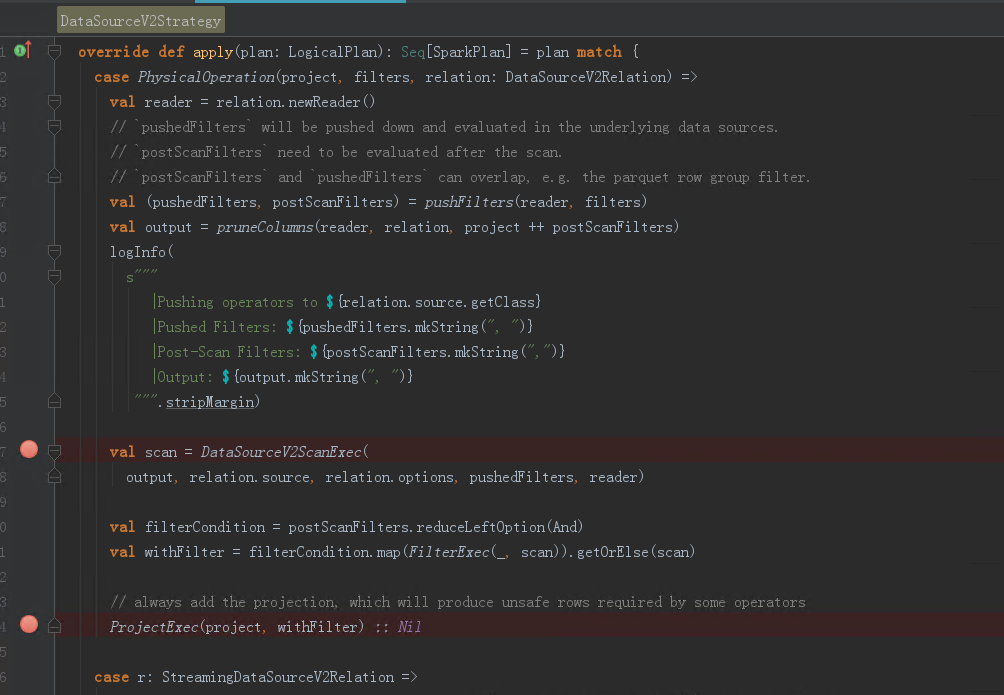

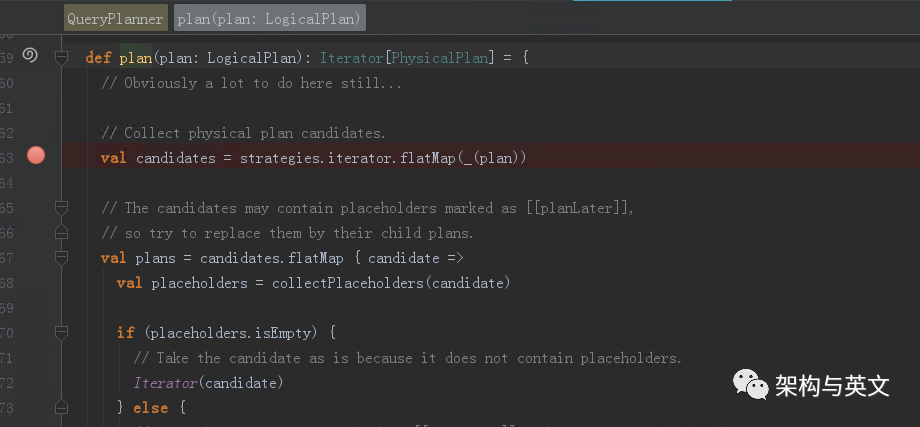

sparkplan是调用QueryPlan内部调用SparkPlanner的strategies，每一个strategy都会应用到logicalplan上，然后转换为一个physicalPlan,其中DataSourceV2Strategy的实现逻辑如下
经过DataSourceV2Strategy假设匹配的是PhysicalOperation会返回一个ProjectExec物理计划，其子节点是DatasourceV2ScanExec物理计划。
1.2.2 、 toRDD

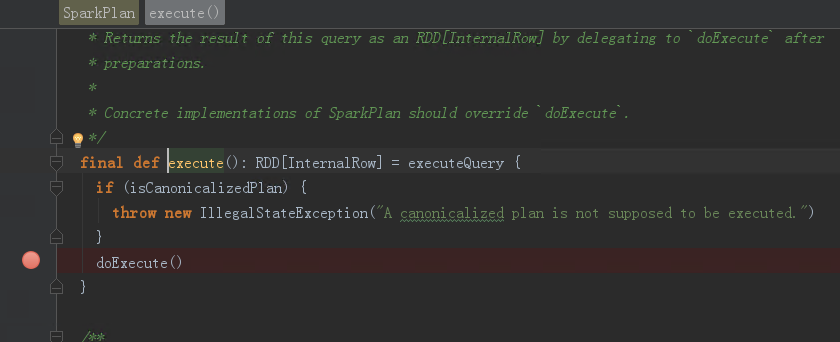

根据QueryExecution内的toRDD定义可知，其其主要是执行前面sparkplan的execute函数，而execute函数内部主要是调用doExecute函数，这一部分和我们上面画的物理计划简化图是一致的。

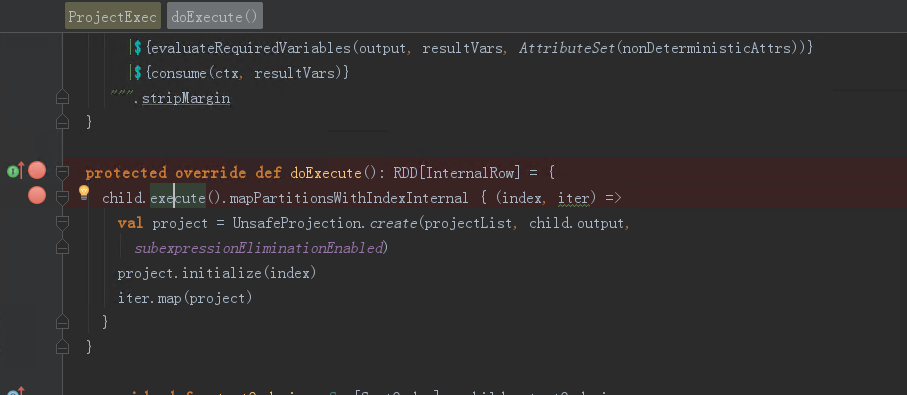

上面最先调用的是ProjectExec的doExecute函数，在其内部有调用了其child的doExecute函数，由于在DataSourceV2Strategy的策略中，其child指向的是DatasourceV2ScanExec，

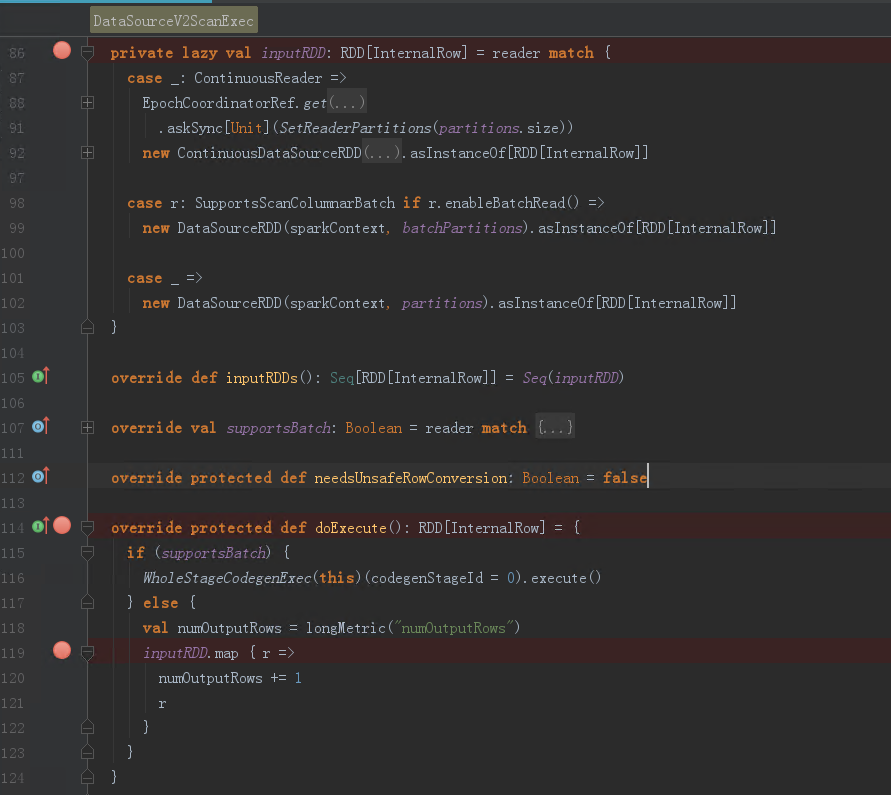

因此DatasourceV2ScanExec是叶子节点，由于其没有child，所以它是首先生成RDD的地方 ，然后返回给父节点，父节点再利用其RDD创建新的RDD，最终也就是我们画的图的橙色虚线部分。
2.1 Flink物理计划
Flink部分我进行了梳理，其逻辑和Spark物理计划实现类似，其主线逻辑如下：
1、以realnode为顶级接口，flinkrelNode下分flinkLogicalRel和FlinkPhysicalRel 。
2、plannerBase 分batchplanner和streamPlanner。重点在translate里面，重写translateToPlan 。
3、所有物理node为实现execnode类型接口，然后调用物理node重写的translateToPlanInternal转换为transformation。
Plannerbase->streamplanner.translate->translateToRel
->optimer->streamoptimizer.optimzer()->{logicalplan、physicalPlan}
4、Optimizer里调用FlinkRulesets内定义的rule ，rule继承自ConverterRule，实现matches方法进行匹配，覆盖convert方法把calciterelnode转换为flink的relnode
通过以上分析，我们得知物理计划就是写一些逻辑，让其转到我们想使用的计算引擎认识的类。
