背景
数据库技术发展迅速，由原来的关系型数据库到越来越丰富的非关系型数据库。如果按照存储形式分类，主要有：行式存储（Row-Based）、列式存储（Column-Based）、键值（key-value）存储、文档（doc）存储、图形（graph）存储、时序数据库等。我们常用的传统关系型数据库（MySQL
、Oracle
、PostgreSQL
、DB2
和 SQL Server
）都是采用行式存储，而最新兴起的分布式数据库很多采用列式存储，例如：Druid
、Kudu
、Clickhouse
等。
本文将介绍行式存储、列式存储以及业务场景的选型和对比。
存储基础
数据库按照存储介质，分为磁盘数据库和内存数据库。对于磁盘数据库，需要依赖于内置硬盘或外置集中式存储设备。首先我们介绍磁盘的存储原理。
1.1 磁盘存储
我们先介绍几个概念：
磁盘扇区（sector）
磁盘中每个磁道等分为若干弧段，这些弧段即称为扇区。磁盘的读写以扇区为基本单位。可以使用
fdisk -l
命令来查看服务器中磁盘扇区的大小，通常是512 bytes=0.5K
。为什么是这么大，这是一个行业标准（近期也有4K
的扇区磁盘）。扇区是磁盘的最小存储单元。扇区是一个物理层面的概念，操作系统是不直接和扇区交互的，而是和磁盘块交互。
磁盘块（IO Block）
操作系统将相邻的扇区组合在一起，形成一个块，对块进行管理，通常称为磁盘块（或磁盘簇）。可以使用
stat boot
参看，一般一个磁盘块由2、4、8、16、64等个扇区组成，这是操作系统中的逻辑概念，所以可以调节。通常一个磁盘块为4096 Bytes=4K
，即8个连续扇区。inode操作系统中文件数据存储在磁盘块中，那么还需要有地方存储文件的元数据信息（文件的创建用户、时间信息、权限等），最重要的是文件数据所在的磁盘块地址信息。这就是
inode
数据。
文件存储在磁盘中，操作系统有一定规范：
每个磁盘块中只能存储一个文件
例如一个文件大小为
5K
，操作系统中每个磁盘块大小为4K
，那么这个文件实际使用2个磁盘块进行落盘存储。磁盘块是操作系统最小存储单位
例如例子中的
5K
文件，存储在两个磁盘块，那么读取这个文件需要进行两次I/O操作。文件的元数据信息
每个文件的数据存储在磁盘块中，
inode
进行登记。如果一个磁盘块不够，会申请新的磁盘块，均在inode
中登记。文件读取时候，顺序读取inode
中磁盘块的数据，加载至内存中。
1.2 内存存储
同样对于内存，操作系统同样定义了逻辑读取的基本单位为：页（page
）。页的大小为磁盘的倍数，可以使用命令getconf PAGE_SIZE
查看。通常和磁盘块大小一致为4K
。
1.3 数据库中的页
类似磁盘和内存，数据库中同样有页（page
）的概念，显然这也是一个逻辑的概念。数据库中的数据在磁盘上以文件的形式存储，数据库的存储引擎会以固定大小的page
为单位组织文件，读写磁盘也以page为单位。不同数据库page
大小有差异，比如：SQLite 1KB, Oracle/DB2 4KB, SQL Server 8KB, MySQL 16KB
。
对于mysql
数据库一次读写page
相当于内存的4个page
，4个磁盘块。
行列存储原理
磁盘数据库的内部组件组成是复杂的，我们只关注数据文件的存储方式（不同数据库系统会有复杂的处理机制）。
2.1 行式存储
数据按照行数据为基础单元进行组织存储。例如下面的二维表数据：

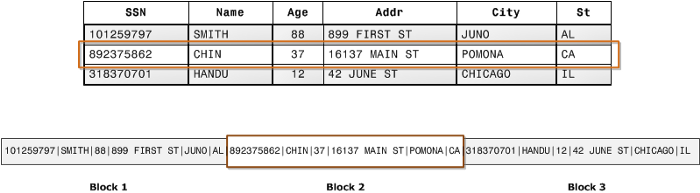

表中每一行数据用
|
分割，整体集中存储在一个磁盘块中（图中每条行记录挤满一个磁盘块）；表中其他记录连续写入文件分配的磁盘块中；
2.1.1 优势
具有随机写入优势，特别是频繁写和更新操作。对于写入的每条记录，只需要内存拼接好整行记录，一次性写入到磁盘块中。例如当记录数小于单个磁盘块就只需要1次IO操作。
2.1.2 短板
读取冗余。在查询操作中计算机是按照磁盘块为基本单位进行读取，同一个磁盘块中其他记录也需要读取。然后加载至内存，在内存中进行过滤处理。即使查询只涉及少数字段，也需要读取完整的行记录。
行式存储数据会引入索引和分库分表技术来避免全量读取。
数据压缩。每行数据有不同类型数据，数据压缩率较低。
2.2 列式存储
数据按照列为单元进行集中存储。例如下面的二维表数据：

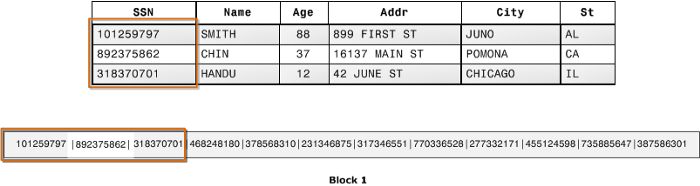

数据列
SSN
的数据顺序存储在同一个磁盘块中；其他列同样集中顺序存储。顺序写在前列后面或单独一个文件。
2.2.1 优势
大量查询操作优势。对于目标查询，列存只需要返回目标列的值。而且列值在磁盘中集中存储，会减少读取磁盘块的频次，较少IO的数量。最后再内存中高效组装各列的值，最终形成查询结果。另外列式记录每一列数据类型同质，容易解析。每列存储是独立的可以并发处理，进一步提升读取效率。
数据压缩优势。因为各列独立存储，且数据类型已知，可以针对该列的数据类型、数据量大小等因素动态选择压缩算法，以提高物理存储利用率。如果某一行的某一列没有数据，那在列存储时，就可以不存储该列的值，这将比行式存储更节省空间。整体上减轻IO的频次。
映射下推(
Project PushDown
)、谓词下推(Predicate PushDown
)。可以减少不必要的数据扫描，尤其是表结构比较庞大的时候更加明显，由此也能够带来更好的查询性能。
2.2.2 短板
写入更新短板。列式存储写入前需要将一条记录拆分成单列，分别追加写入到列所在的磁盘块中，如果列比较多，一条记录就会产生多次磁盘块的IO操作。对于实时的逐条写入性能会比行式弱。
但是对于大量的批写入，列可以在内存中拆分好各分列，然后集中写入，性能和行式数据比不一定差。
业务场景适应性分析
对于列存和行存，我们在技术选型的时候应该挑选哪个？然而技术没有包打一切的银弹，只有适合对应场景的技术，我们先介绍常用的业务场景。
通常将数据处理场景分为三大类：联机事务处理OLTP（on-line transaction processing）
、联机分析处理OLAP（On-Line Analytical Processing）
，还有混合事务/分析处理HTAP（Hybrid transaction/analytical processing）
。
3.1 联机事物处理（OLTP）
联机事物处理类型通常表示事务性非常高的系统。一般都是联机在线系统，通常以小的事务和小的查询为主。评估系统性能主要看每秒执行的Transaction
以及Execute SQL
的数量。单个数据库每秒处理的Transaction
往往超过几百个，或者是几千个，查询语句的执行量每秒几千甚至几万个。对于互联网秒杀场景要求会更高。典型的OLTP
系统有银行、证券、电子商务等互联网在线业务系统等。
业务特点主要有：
数据库视角：
每个事务的读、写、更改涉及的数据量非常小。
数据库的数据必须是最新的，所以对数据库的可用性要求很高。
系统使用用户较大，有海量访问。
要求业务处理快速响应，通常一个事务需要在毫秒级内完成。
存储视角：
每个I/O非常小，通常为
2KB～8KB
。访问硬盘数据的位置非常随机，至少30％的数据是随机写操作。
REDO日志（重做日志文件）写入非常频繁。
3.2 联机分析处理（OLAP）
联机分析处理 (OLAP
) 的概念最早是由关系数据库之父E.F.Codd
于1993年提出的。也称为决策支持系统，即数据仓库。该场景下语句的执行量不再是考核标准，通常一条语句的执行延迟非常长，读取的数据也是海量的。性能评估的指标变为查询的吞吐量，如能达到多少MB/s的流量。
业务特点主要有：
数据库视角：
数据更新操作少（以大批量写入为主）或没有数据更新和修改。
数据查询过程复杂。
系统用户较少，数据的使用频率逐渐减小，允许延迟。
查询结果以统计、聚合计算为主。
存储视角：
单个I/O数据量大（均为读），通常为MB和GB级别，甚至TB级别。
读取操作通常顺序读取。
当进行读取操作进行时，写操作的数据存放在临时表空间内。
对在线日志写入少。只有在批量加载数据时，写入操作增多。
3.3 混合事务/分析处理(HTAP)
HTAP
就是 OLAP
和OLTP
两种场景的结合。在对新旧数据进行 OLAP
分析的情况下增加事务的处理来对数据进行更新。实际业务场景中，往往是 OLAP、OLTP
是同时存在的。对于HTAP
系统，一种解决方案是分别针对新旧数据构建两套引擎，一套负责 OLTP
（热数据），一套负责 OLAP
（冷数据），一个查询到达后，需要分别解析成两套查询，在两个查询引擎都得到结果后进行合并，还可能用到两阶段提交等分布式事务。
例如TiDB
数据库就是一个典型的HTAP
数据库。目前有两种存储节点，分别是 TiKV
和 TiFlash
。TiKV
采用了行式存储，更适合 TP（OLTP）
类型的业务；而TiFlash
采用列式存储，擅长 AP(OLAP)
类型的业务。TiFlash
通过 raft
协议从 TiKV
节点实时同步数据，拥有毫秒级别的延迟，以及非常优秀的数据分析性能。它支持实时同步 TiKV
的数据更新，以及支持在线 DDL
。把 TiFlash
作为 Raft Learner 融合进 TiDB
的 raft 体系，将两种节点整合在一个数据库集群中，上层统一通过 TiDB
节点查询，使得 TiDB
成为一款真正的 HTAP
数据库。
3.4 选型
通过上文的介绍， 联机事物处理（OLTP
）、联机分析处理（OLAP
）分别适合于行式存储、列式存储数据库。实际选型时，在时间允许的前提下，需要深入了解业务场景的特点，进行场景模拟测试后，根据评测结果最终选择合适的数据库。例如在联机分析处理场景中，如果大量的查询是读取的记录中的大多数或所有字段，主要由单条记录查询和范围扫描组成，这时候行式存储数据库会更适合。
总结
近几年，由于对不断增长的数据集和复杂分析查询的需求不断增长，产生了许多新的面向列的文件格式，如Apache Parquet
、Apache ORC、RCFile
，以及面向列的存储，如Apache Kudu
、ClickHouse
，以及许多其他列式数据存储组件。
对于列式存储和行式存储存在的短板，在实际数据系统会有很多巧妙设计去弥补。例如行式存储数据库的索引、分库分表、读写分离等功能加入，大大提升了读写性能。而列式存储在面对数据更新短板，数据库设置缓存池（WAL
机制解析），积累一定量更新操作后批量提交执行；对于删除操作，采用先标记后删除等设计来提升性能。
随着列式数据库的发展，很多传统的行式数据库也加入了列式存储的支持，形成具有两种存储方式的数据库系统。例如，Oracle
在12c
版本中推出了in memory
组件，使得Oracle
数据库具有了双模式数据存放方式。还有新兴数据库TiDB
也同时支持行列两种存储模式，从而能够实现对混合类型应用的支持。
总之，技术没有包打一切的银弹，只有适合相应场景的技术，要学会tradeoff。
