HDFS｜DataNode 启动流程详解

大数据记事本 2021-05-07

1785

DataNode 作为 HDFS 集群的数据节点，用于存储集群的实际数据。DataNode 的启动流程主要分为以下四个步骤：

启动 DataXceiverServer 服务
启动 HttpServer 服务
启动 DataNode RPC 服务
DataNode 向 NameNode 注册并定时进行心跳

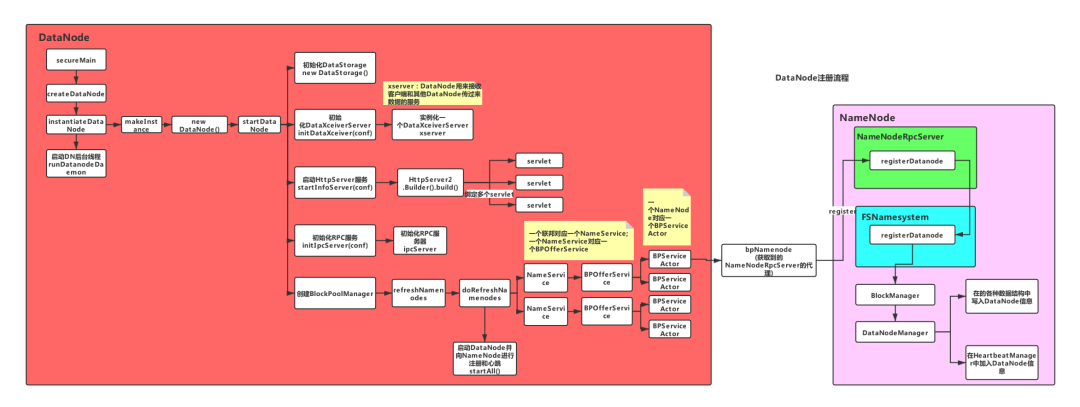

整个启动流程如下图所示：

对于 DataNode，同样需要重点关注该类的注释信息：

DataNode is a class (and program) that stores a set of
* blocks for a DFS deployment.  A single deployment can
* have one or many DataNodes.  Each DataNode communicates
* regularly with a single NameNode.  It also communicates
* with client code and other DataNodes from time to time.
*
* TODO
*  DataNode存储HDFS上的block文件块，在一个文件系统中可以有多个
*  DataNode，每个DataNode周期性的跟NameNode进行通信，客户端也可以
*  和DataNode进行交互，或者DataNode之间也可以进行交互
*
* DataNodes store a series of named blocks.  The DataNode
* allows client code to read these blocks, or to write new
* block data.  The DataNode may also, in response to instructions
* from its NameNode, delete blocks or copy blocks to/from other
* DataNodes.
*
* TODO
*  DataNode存储一系列block，DataNode允许客户端去读写block
*  DataNode也会去响应NameNode。响应NameNode发送过来的一系列指令，
*  包括删除block，复制block等
*
* The DataNode maintains just one critical table:
*   block-> stream of bytes (of BLOCK_SIZE or less)
*
* This info is stored on a local disk.  The DataNode
* reports the table's contents to the NameNode upon startup
* and every so often afterwards.
*
* TODO
*  DataNode管理了一个重要的表：block-> stream of bytes（块和对应的块大小）
*  这些信息存储在本地磁盘，DataNode启动的时候会把这些信息汇报给NameNode
*  启动后也会不断地进行汇报
*
* DataNodes spend their lives in an endless loop of asking
* the NameNode for something to do.  A NameNode cannot connect
* to a DataNode directly; a NameNode simply returns values from
* functions invoked by a DataNode.
*
* TODO
*  NameNode是不能直接去操作DataNode的。DataNode启动以后，会跟NameNode进行心跳，NameNode
*  接收到心跳以后，如果需要这个DataNode做什么事，就会给DataNode一个返回值（指令），DataNode
*  接收到这些指令以后就知道NameNode想要它做什么了
*
* DataNodes maintain an open server socket so that client code
* or other DataNodes can read/write data.  The host/port for
* this server is reported to the NameNode, which then sends that
* information to clients or other DataNodes that might be interested.
*
* TODO
*  DataNode开放了socket服务，让客户端或者别的DataNode进行读写数据
*  DataNode启动的时候会把自己的主机名和端口号汇报给NameNode
*  也就是说如果client或者另外的DataNode想要去访问某个DataNode，首先要和NameNode进行通信
*  从NameNode那里获取目标Data的主机名和端口号，这样才能访问到对应的DataNode

从注释中可以知道：

一个集群中可以有多个DataNode，这些DataNode就是用来存储数据的
DataNode启动了以后会周期性地和NameNode进行通信（心跳,块汇报）
NameNode不能直接操作DataNode，而是通过心跳返回指令的方式去操作 DataNode
DataNode启动以后开放了一个socket服务，等待别人去调用它进行读写数据

DataNode 启动流程

执行main方法

主要调用了 secureMain() 方法

public static void main(String args[]) {
  if (DFSUtil.parseHelpArgument(args, DataNode.USAGE, System.out, true)) {
    System.exit(0);
  }
  //TODO 核心代码
  secureMain(args, null);
}

secureMain 方法，该方法最主要的就是进行 DataNode 的初始化，即调用 createDataNode 方法

public static void secureMain(String args[], SecureResources resources) {
  int errorCode = 0;
  try {
    StringUtils.startupShutdownMessage(DataNode.class, args, LOG);
    //TODO 初始化DataNode
    DataNode datanode = createDataNode(args, null, resources);
    ...
}

createDataNode 方法主要分为两步：

实例化 DataNode
启动 DataNode 后台线程，也就是启动实例化 DataNode 过程中初始化的一些服务对象，如RPC服务，BlockPoolManager服务等

实例化 DataNode 的过程相对复杂，这里先看一下启动 DataNode 后台线程具体做了什么：

启动了 BlockPoolManager服务
启动了 dataXceiveServer服务
启动了 DataNode RPC服务

从这里也可以看出，在实例化 DataNode 的过程中，这些服务只是进行了初始化，并没有进行启动。

public void runDatanodeDaemon() throws IOException {
  //启动BlockPoolManager服务
  blockPoolManager.startAll();


  // 启动dataXceiveServer服务
  dataXceiverServer.start();
  if (localDataXceiverServer != null) {
    localDataXceiverServer.start();
  }
  //启动RPC服务
  ipcServer.start();
  startPlugins(conf);
}

实例化 DataNode：

public static DataNode createDataNode(String args[], Configuration conf,
    SecureResources resources) throws IOException {
  //TODO 实例化DataNode
  DataNode dn = instantiateDataNode(args, conf, resources);
  if (dn != null) {
    //TODO 启动DataNode后台线程
    dn.runDatanodeDaemon();
  }
  return dn;
}

instantiateDataNode 方法内部依次调用了 makeInstance 方法以及 DataNode 的构造方法，这里直接看构造方法

DataNode(final Configuration conf,
         final List<StorageLocation> dataDirs,
         final SecureResources resources) throws IOException {
    ...
    try {
    hostName = getHostName(conf);
    LOG.info("Configured hostname is " + hostName);
    //TODO 启动DataNode
    startDataNode(conf, dataDirs, resources);
  } catch (IOException ie) {
    shutdown();
    throw ie;
  }
  ...
}

构造方法主要调用了 startDataNode 方法，其是DataNode启动过程中一个极其重要的方法，主要做了5件事

初始化 DataStorage
初始化 DataXceiverServer 服务
启动 HttpServer 服务
初始化 IpcServer，即RPC 服务
初始化 BlockPoolManager 对象，用于 DataNode 向 NameNode 注册并定时进行心跳

对应流程图中的如下部分：

void startDataNode(Configuration conf,
                   List<StorageLocation> dataDirs,
                   SecureResources resources
) throws IOException {


  ...
  //1.初始化DataStorage
  storage = new DataStorage();


  // global DN settings
  registerMXBean();
  //TODO 2.初始化DataXceiverServer
  initDataXceiver(conf);
  //TODO 3.启动HttpServer服务
  startInfoServer(conf);
  pauseMonitor = new JvmPauseMonitor(conf);
  pauseMonitor.start();


  this.blockPoolTokenSecretManager = new BlockPoolTokenSecretManager();


  dnUserName = UserGroupInformation.getCurrentUser().getShortUserName();
  LOG.info("dnUserName = " + dnUserName);
  LOG.info("supergroup = " + supergroup);
  //TODO 4.初始化RPC服务
  initIpcServer(conf);


  metrics = DataNodeMetrics.create(conf, getDisplayName());
  metrics.getJvmMetrics().setPauseMonitor(pauseMonitor);




  //TODO 5.创建了BlockPoolManager
  /**
   * BlockPool：正常情况下，一个集群只有一个BlockPool
   * 如果我们采用的是联邦机制，就会有多个namenode，也就会有多个联邦
   * 一个联邦就是一个BlockPool
   * 假设一个集群里面4个NameNode，2个联邦
   * 联邦一：hadoop1（Active）；hadoop2（StandBy）（BlockPool是同一个）
   * 联邦二：hadoop3（Active）；hadoop4（StandBy）（BlockPool是同一个）
   */
  blockPoolManager = new BlockPoolManager(this);
  //TODO 重要！！
  // 1)向NameNode注册
  // 2)跟NameNode进行心跳
  blockPoolManager.refreshNamenodes(conf);


  readaheadPool = ReadaheadPool.getInstance();
  saslClient = new SaslDataTransferClient(dnConf.conf,
      dnConf.saslPropsResolver, dnConf.trustedChannelResolver);
  saslServer = new SaslDataTransferServer(dnConf, blockPoolTokenSecretManager);
}

a.初始化 DataStorage

//1.初始化DataStorage
storage = new DataStorage();

b.初始化 DataXceiverServer 服务

//TODO 2.初始化DataXceiverServer
initDataXceiver(conf);

这个 DataXceiverServer 服务的作用就是和客户端或者其它 DataNode 进行交互，完成数据的读写操作

private void initDataXceiver(Configuration conf) throws IOException {
    ...


  //TODO 实例化了一个DataXceiverServer
  // 这个东西就是DataNode用来接收客户端和其他DataNode传过来数据的服务
  xserver = new DataXceiverServer(tcpPeerServer, conf, this);
  //设置为后台线程
  this.dataXceiverServer = new Daemon(threadGroup, xserver);
  this.threadGroup.setDaemon(true); // auto destroy when empty


  ...
}

c.启动HttpServer

和 NameNode 启动过程一样，DataNode 启动过程中也会启动一个 HttpServer2 服务 infoServer，然后在上面绑定多个 servlet

private void startInfoServer(Configuration conf)
  throws IOException {
  Configuration confForInfoServer = new Configuration(conf);
  confForInfoServer.setInt(HttpServer2.HTTP_MAX_THREADS, 10);
  //TODO 用来接收Http请求
  HttpServer2.Builder builder = new HttpServer2.Builder()
    .setName("datanode")
    .setConf(conf).setACL(new AccessControlList(conf.get(DFS_ADMIN, " ")))
    .addEndpoint(URI.create("http://localhost:0"))
    .setFindPort(true);


  this.infoServer = builder.build();
  //TODO 往这个HttpServer上面绑定了多个servlet
  this.infoServer.addInternalServlet(null, "/streamFile/*", StreamFile.class);
  this.infoServer.addInternalServlet(null, "/getFileChecksum/*",
      FileChecksumServlets.GetServlet.class);


  this.infoServer.setAttribute("datanode", this);
  this.infoServer.setAttribute(JspHelper.CURRENT_CONF, conf);
  this.infoServer.addServlet(null, "/blockScannerReport",
                             BlockScanner.Servlet.class);
  //TODO 启动HttpServer
  this.infoServer.start();
  InetSocketAddress jettyAddr = infoServer.getConnectorAddress(0);
  ...
  }

d.初始化 RPC 服务

//TODO 初始化RPC服务
initIpcServer(conf);

initIpcServer 方法主要初始化了 RPC 服务的对象 ipcServer

private void initIpcServer(Configuration conf) throws IOException {
    ...
  //下面代码就是用来创建一个RPC服务端对象
  ipcServer = new RPC.Builder(conf)
      .setProtocol(ClientDatanodeProtocolPB.class)
      .setInstance(service)
      .setBindAddress(ipcAddr.getHostName())
      .setPort(ipcAddr.getPort())
      .setNumHandlers(
          conf.getInt(DFS_DATANODE_HANDLER_COUNT_KEY,
              DFS_DATANODE_HANDLER_COUNT_DEFAULT)).setVerbose(false)
      .setSecretManager(blockPoolTokenSecretManager)
      .build();


  InterDatanodeProtocolServerSideTranslatorPB interDatanodeProtocolXlator =
      new InterDatanodeProtocolServerSideTranslatorPB(this);
  //DataNode和DataNode之间进行通信协议
  service = InterDatanodeProtocolService
      .newReflectiveBlockingService(interDatanodeProtocolXlator);
  DFSUtil.addPBProtocol(conf, InterDatanodeProtocolPB.class, service,
      ipcServer);


  ...
}

e.初始化 BlockPoolManager 对象，向 NameNode 注册并发送心跳

blockPoolManager = new BlockPoolManager(this);
//TODO 重要！！
// 1)向NameNode注册
// 2)跟NameNode进行心跳
blockPoolManager.refreshNamenodes(conf);

这里注意一下 BlockPool ，一般情况下，一个集群只有一个 BlockPool。在 Hadoop 2.x 版本，为了解决 NameNode 内存受限的问题，引入了联邦机制（一般集群节点数上千才会用到），也就是将 HDFS 集群的元数据信息分片存储在多个 NameNode 节点上（这里区别于HA，HA是两个NN的元数据信息是一致的，而联邦机制下多个NN上的元数据信息是不一致的）。在这种情况下，一个联邦就是一个 BlockPool。

举个例子：

假设一个集群里面4个NameNode，2个联邦，每个联邦都是HA的
联邦一：hadoop1（Active）；hadoop2（StandBy）（BlockPool是同一个）
联邦二：hadoop3（Active）；hadoop4（StandBy）（BlockPool是同一个）

blockPoolManager.refreshNamenodes() 内部调用了 doRefreshNamenodes() 方法：

private void doRefreshNamenodes(
    Map<String, Map<String, InetSocketAddress>> addrMap) throws IOException {
  assert Thread.holdsLock(refreshNamenodesLock);


  Set<String> toRefresh = Sets.newLinkedHashSet();
  Set<String> toAdd = Sets.newLinkedHashSet();
  Set<String> toRemove;


  synchronized (this) {
    //遍历nameservices，通常来说，nameservice只有一个，而对于联邦机制，则会有多个
    for (String nameserviceId : addrMap.keySet()) {
      if (bpByNameserviceId.containsKey(nameserviceId)) {
        toRefresh.add(nameserviceId);
      } else {
        //有多少个联邦，toAdd里面就对应有多少个nameserviceId
        toAdd.add(nameserviceId);
      }
    }
     ...
    // Step 3. Start new nameservices
    if (!toAdd.isEmpty()) {
      LOG.info("Starting BPOfferServices for nameservices: " +
          Joiner.on(",").useForNull("<default>").join(toAdd));


      //TODO 遍历所有的联邦，每个联邦里面会有2个NameNode(HA)
      // BPOfferService：一个联邦对应一个
      for (String nsToAdd : toAdd) {
        ArrayList<InetSocketAddress> addrs =
          Lists.newArrayList(addrMap.get(nsToAdd).values());
        //TODO 重要的关系
        //一个联邦对应一个BPOfferService
        //一个联邦里面的一个NameNode就是一个BPServiceActor
        //也就是正常来说，一个BPOfferService对应两个BPServiceActor
        BPOfferService bpos = createBPOS(addrs);
        bpByNameserviceId.put(nsToAdd, bpos);
        //假设有两个联邦，那么offerServices这个集合中就有两个BPOfferService
        offerServices.add(bpos);
      }
    }
    //TODO DataNode向NameNode进行注册和心跳
    startAll();
  }
  ...
}

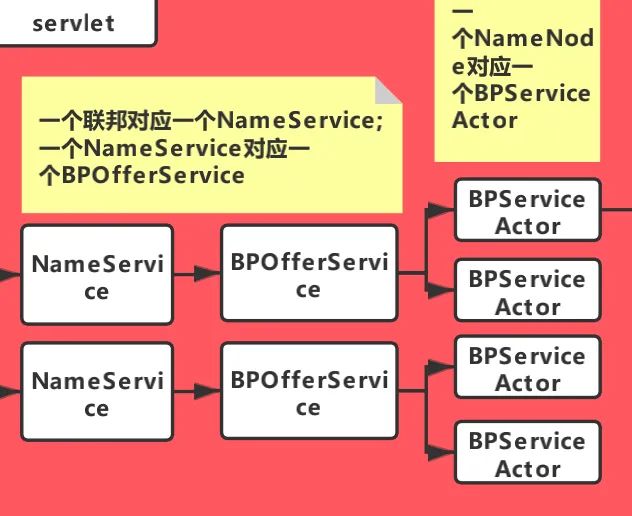

这里注意几个概念：

nameservice：一个联邦对应一个
BPOfferService：一个联邦对应一个
BPServiceActor：联邦中的每个 NameNode 对应一个

假设集群采用了联邦机制，存在两个联邦，每个联邦内部包含两个 NameNode，那么这里就有两个 nameserviceId，两个BPOfferService 以及 四个 BPServiceActor，结构图如下：

之后会调用 BlockPoolManager.startAll() 方法向 NameNode 进行注册和心跳

其中注册的过程对应流程图中的如下部分：

startAll() 方法如下：

synchronized void startAll() throws IOException {
  try {
    UserGroupInformation.getLoginUser().doAs(
        new PrivilegedExceptionAction<Object>() {
          @Override
          public Object run() throws Exception {
            //TODO 遍历所有的BPOfferService（即遍历所有的联邦）
            for (BPOfferService bpos : offerServices) {
              //TODO 重要，启动所有的联邦
              bpos.start();
            }
            return null;
          }
        });
  } catch (InterruptedException ex) {
    IOException ioe = new IOException();
    ioe.initCause(ex.getCause());
    throw ioe;
  }
}

内部调用 BPOfferService.start() 方法

void start() {
  //TODO 遍历所有的BPServiceActor（即遍历所有的NameNode）
  for (BPServiceActor actor : bpServices) {
    //TODO 启动
    actor.start();
  }
}

该方法会遍历所有的 BPServiceActor，也就是每个 NameNode，调用其 start() 方法

void start() {
  if ((bpThread != null) && (bpThread.isAlive())) {
    //Thread is started already
    return;
  }
  bpThread = new Thread(this, formatThreadName());
  bpThread.setDaemon(true); // needed for JUnit testing
  //TODO 启动线程，直接观察run方法的逻辑
  bpThread.start();
}

这里每个 BPServiceActor 内部有一个 bpThread 线程对象，直接查看 BPServiceActor 的 run() 方法，该方法主要做了两件事：

DataNode 向 NameNode 注册
注册成功后发送心跳

其中，注册调用 connectToNNAndHandshake() 方法，这里通过一个 while(true) 循环来进行不间断地注册，直到注册成功（网络可能导致注册失败，注册失败后间隔 5 秒进行重试）

public void run() {
  ...
  try {
    //通过while (true) 来保证不间断注册，直到注册成功（网络可能导致注册失败）
    while (true) {
      try {
        //TODO 注册的核心代码
        connectToNNAndHandshake();
        break;
      } catch (IOException ioe) {
        runningState = RunningState.INIT_FAILED;
        if (shouldRetryInit()) {
          //TODO 如果注册失败后休息5秒重试
          sleepAndLogInterrupts(5000, "initializing");
        } else {
          runningState = RunningState.FAILED;
          return;
        }
      }
    }
    //注册结束了
    runningState = RunningState.RUNNING;
    while (shouldRun()) {
      try {
        //TODO 发送心跳
        offerService();
      } catch (Exception ex) {
        sleepAndLogInterrupts(5000, "offering service");
      }
    }
    runningState = RunningState.EXITED;
  } catch (Throwable ex) {
    runningState = RunningState.FAILED;
  } finally {
    cleanUp();
  }
}

注册的过程调用了 connectToNNAndHandshake() 方法：

private void connectToNNAndHandshake() throws IOException {
  //TODO 获取到NameNode的代理
  bpNamenode = dn.connectToNN(nnAddr);
  //获取namespace信息
  NamespaceInfo nsInfo = retrieveNamespaceInfo();


  //TODO 校验Namespace的信息
  bpos.verifyAndSetNamespaceInfo(nsInfo);


  //TODO 注册
  register(nsInfo);
}

首先获取 NameNode 的 RPC 代理对象，通过这个代理对象就可以调用 NameNode 的方法，获取namespace信息并进行校验，然后执行 DataNode 的注册，即调用 register() 方法

void register(NamespaceInfo nsInfo) throws IOException {  //TODO 创建注册信息  bpRegistration = bpos.createRegistration();  while (shouldRun()) {    try {      /TODO 这里的bpNamenode是代理对象，所以下面调用的其实是NameNode的registerDatanode方法      //准确来说应该是NameNodeRpcServer      bpRegistration = bpNamenode.registerDatanode(bpRegistration);      //如果代码执行到这里，说明DataNode的注册已经完成了      bpRegistration.setNamespaceInfo(nsInfo);      break;    } catch(EOFException e) {     ...}

register 方法中，首先会初始化 DataNode 的注册信息 bpRegistration，然后通过 NameNode RPC代理对象调用其 registerDatanode 方法进行注册（准确来说这里调用的是 NameNodeRpcServer 的 registerDatanode 方法）

@Override
public DatanodeRegistration registerDatanode(DatanodeRegistration nodeReg)
    throws IOException {
  //检查NN是否启动
  checkNNStartup();
  verifySoftwareVersion(nodeReg);
  //TODO 注册DataNode
  namesystem.registerDatanode(nodeReg);
  return nodeReg;
}

该方法首先检查 NameNode 是否启动，然后调用 FSNamesystem.registerDatanode 进行 DataNode 的注册

void registerDatanode(DatanodeRegistration nodeReg) throws IOException {
  writeLock();
  try {
    //DatanodeManager用于处理关于Datanode的事
    getBlockManager().getDatanodeManager().registerDatanode(nodeReg);
    checkSafeMode();
  } finally {
    writeUnlock();
  }
}

DataNodeManager.registerDatanode() 方法，该方法内容很多，最主要的两个步骤如下：

将 DataNode 信息注册到 NameNode 中，所谓注册的本质就是在 NameNode 的各种数据结构中添加该 DataNode 的信息
将新注册的 DataNode 放到 heartbeatManager 心跳管理器中进行管理，用于后续 DN 和 NN 进行心跳

public void registerDatanode(DatanodeRegistration nodeReg)
    throws DisallowedDatanodeException, UnresolvedTopologyException {
    ...
    //TODO 注册新的DataNode，注册的本质就是往NameNode的各种数据结构中添加信息
    addDatanode(nodeDescr);


    //TODO 把新注册的DataNode放到heartbeatManager里面
    heartbeatManager.addDatanode(nodeDescr);
    ...
}

此时 DataNode 已经向 NameNode 注册成功，接着就是定时进行心跳，所以继续回到 BPServiceActor.run() 方法。

心跳的过程相对复杂，后续会单独写一篇进行详细分析。

数据库

文章转载自大数据记事本，如果涉嫌侵权，请发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。

HDFS｜DataNode 启动流程详解

评论
