深入理解Kafka服务端之Acceptor线程是如何启动和工作的

大数据记事本 2020-11-21

865

一、场景分析

上一篇讲到了Kafka网络通信采用了Java NIO的主从Reactor多线程模型，而Acceptor就是Kafka网络通信中很重要的一个线程对象。它通过selector接收客户端的连接请求，并交给某个Processor线程处理。那么这个Acceptor线程对象是如何创建并启动的呢？它又是如何工作的？这篇我们进行详细分析。

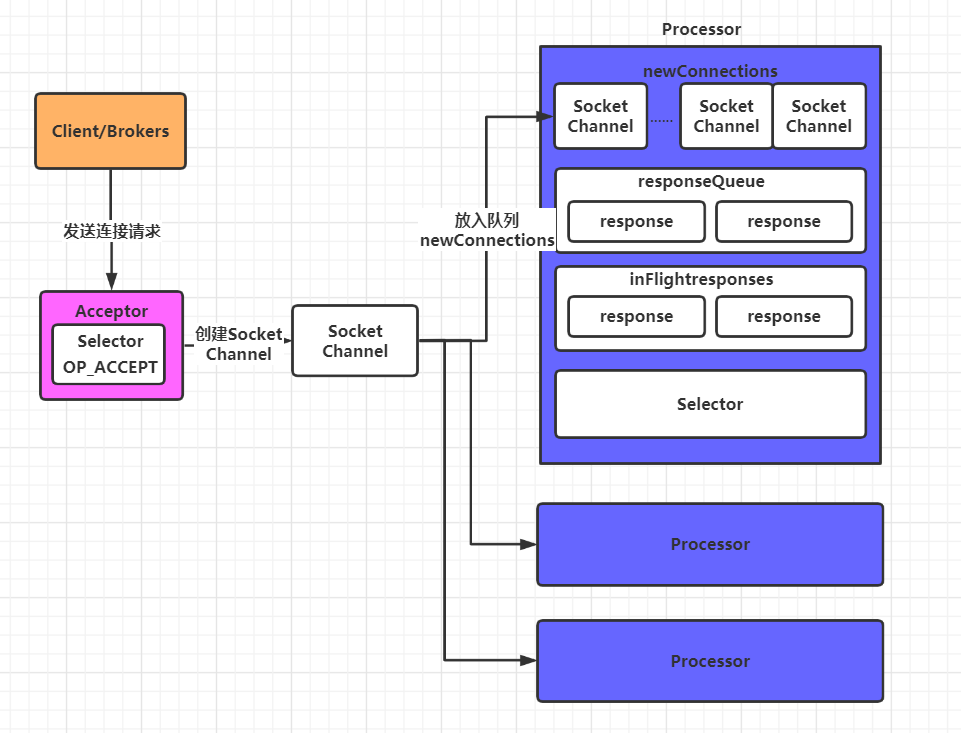

二、图示说明

三、源码分析

1. Acceptor线程是如何创建和启动的

首先，找到Kafka服务端的入口，即core模块下的src/main/scala/kafka/Kafka.scala类的main()方法。

def main(args: Array[String]): Unit = {
    try {
      //解析参数，返回一个Properties对象
      val serverProps = getPropsFromArgs(args)
      //根据给定的Properties对象，构建一个kafkaServerStartable对象
      val kafkaServerStartable = KafkaServerStartable.fromProps(serverProps)
      ...
      //TODO 服务端启动核心代码
      kafkaServerStartable.startup()
      kafkaServerStartable.awaitShutdown()
    }
    ...
}

这里主要看kafkaServerStartable.startup()方法，里面调用了server.startup()方法。这个方法内容比较多，整个Kafka服务端的功能都在里面，我们找到和网络通信相关的代码，如下：

def startup() {
    ...
    /TODO NIO的服务端，在这个里面创建了acceptor线程和processor线程
    // config就是解析参数获取到的KafkaConfig配置对象
    socketServer = new SocketServer(config, metrics, time, credentialProvider)
    socketServer.startup(startupProcessors = false)
    ...
}

socketServer.startup方法的逻辑如下，这里注意传入的startupProcessors 参数为false，所以方法中 if 条件语句中的代码不执行：

def startup(startupProcessors: Boolean = true) {
  this.synchronized {
    //ConnectionQuotas是更新连接配额统计信息的类
    connectionQuotas = new ConnectionQuotas(config, time)
    //创建并启动处理控制类请求的Acceptor和Processor
    createControlPlaneAcceptorAndProcessor(config.controlPlaneListener)
    //创建并启动处理数据类请求的Acceptor和Processor
    // numNetworkThreads：服务端Network线程数，默认为3
    createDataPlaneAcceptorsAndProcessors(config.numNetworkThreads, config.dataPlaneListeners)
    //传入startupProcessors参数为false，里面代码不执行
    if (startupProcessors) {
      startControlPlaneProcessor()
      startDataPlaneProcessors()
    }
  }

主要看这个方法中的两行代码：

createControlPlaneAcceptorAndProcessor(config.controlPlaneListener)

代码a. 创建并启动处理控制类请求的Acceptor和Processor线程

createDataPlaneAcceptorsAndProcessors(config.numNetworkThreads, config.dataPlaneListeners)

代码b. 创建并启动处理数据类请求的Acceptor和Processor线程

那么这里的控制类请求（Control plane）和数据类请求（Data plane）指什么呢？这里我们先大概了解下：控制类请求指控制器Controller和Broker交互的请求，而数据类请求包括PRODUCER、FETCH等操作数据的请求。区分这两种请求类型主要为了区分请求的优先级。

目前我们只分析数据类请求的处理，所以重点看上面的代码b，对应的

createDataPlaneAcceptorsAndProcessors方法如下：

注意：方法中的config.numNetworkThreads参数就是num.network.threads的值，即3

private def createDataPlaneAcceptorsAndProcessors(dataProcessorsPerListener: Int,//每个服务对应的processor线程数，默认为3
                                                  endpoints: Seq[EndPoint]): Unit = synchronized {
  //在kafka目录的config/server.properties文件中可以配置多个kafka服务
  //比如:
  // hadoop01:9092
  // hadoop01:9093
  // hadoop01:9094
  //那么这里的endpoints就是这多个服务的集合，而endpoint就对应hadoop01:9092,hadoop01:9093...
  //但是一般不会设置多个
  endpoints.foreach { endpoint =>
    //增加一个监听器
    connectionQuotas.addListener(config, endpoint.listenerName)
    //创建Acceptor线程
    val dataPlaneAcceptor = createAcceptor(endpoint, DataPlaneMetricPrefix)
    //在Acceptor对象中添加一组processor线程
    addDataPlaneProcessors(dataPlaneAcceptor, endpoint, dataProcessorsPerListener)
    //传入Acceptor对象，启动线程
    KafkaThread.nonDaemon(s"data-plane-kafka-socket-acceptor-${endpoint.listenerName}-${endpoint.securityProtocol}-${endpoint.port}", dataPlaneAcceptor).start()
    //阻塞线程
    dataPlaneAcceptor.awaitStartup()
    //将Acceptor对象放入集合，通常情况只有一个Acceptor对象
    dataPlaneAcceptors.put(endpoint, dataPlaneAcceptor)
    info(s"Created data-plane acceptor and processors for endpoint : $endpoint")
  }
}

参数中的endpoints是一个Endpoint对象的列表，Endpoint是Kafka中监听器对应的类，我们可以在server.properties配置文件中配置多个服务，这样就会有多个Endpoint对象。当然一般不会配这个参数，所以默认只有1个，我们这里也按1个Endpoint对象来分析。

a. 创建一个Acceptor线程对象

val dataPlaneAcceptor = createAcceptor(endpoint, DataPlaneMetricPrefix

我们看一下Acceptor的定义：

private[kafka] class Acceptor(val endPoint: EndPoint,//kafka broker的连接信息，包括主机名和端口号等
                              val sendBufferSize: Int,//设置发送数据的缓冲大小，默认100k
                              val recvBufferSize: Int,//设置接收数据的缓冲大小，默认100k，如果client和broker端的网络延迟大，建议调大这两个参数
                              brokerId: Int,
                              connectionQuotas: ConnectionQuotas,
                              metricPrefix: String) extends AbstractServerThread(connectionQuotas) with KafkaMetricsGroup {


  //创建底层的NIO Selector对象
  private val nioSelector = NSelector.open()
  //服务端创建对应的ServerSocketChannel实例，后序会把这个Channel向上一步创建的Selector对象注册
  val serverChannel = openServerSocket(endPoint.host, endPoint.port)
  //processor线程数组，Acceptor线程初始化时，会创建processor的线程池
  private val processors = new ArrayBuffer[Processor]()
  //标记processors是否启动
  private val processorsStarted = new AtomicBoolean
  private val blockedPercentMeter = newMeter(s"${metricPrefix}AcceptorBlockedPercent",
    "blocked time", TimeUnit.NANOSECONDS, Map(ListenerMetricTag -> endPoint.listenerName.value))
  ...
}

从定义看，创建Acceptor线程接收了6个参数，重要的主要是前3个：

endpoint：broker的连接信息，其中包含主机名，端口号等
sendBufferSize：设置发送数据的缓冲大小，默认100k。由broker端参数socket.send.buffer.bytes配置
recvBufferSize：设置接收数据的缓冲大小，默认100k。由broker端参数socket.receive.buffer.bytes配置

除此之外，Acceptor还有两个重要的属性：

nioSelector：Java NIO中的Selector对象
processors：Processor线程池。Acceptor在初始化时，会创建对应的Processor线程池，所以Processor线程对象是由Acceptor对象管理的。

b. 在Acceptor对象中添加一组Processor线程对象，并启动

addDataPlaneProcessors(dataPlaneAcceptor, endpoint, dataProcessorsPerListener)

这个方法的主要作用就是循环创建一组Processor线程对象，循环的次数由参数newProcessorsPerListener决定，即3。然后将这些对象添加到Acceptor对象的processors线程池对象中，并启动这些processor线程。

private def addDataPlaneProcessors(acceptor: Acceptor, endpoint: EndPoint, newProcessorsPerListener: Int): Unit = synchronized {
  val listenerName = endpoint.listenerName
  val securityProtocol = endpoint.securityProtocol
  val listenerProcessors = new ArrayBuffer[Processor]()
  //循环创建processor线程，循环次数为newProcessorsPerListener（3）
  for (_ <- 0 until newProcessorsPerListener) {
    val processor = newProcessor(nextProcessorId, dataPlaneRequestChannel, connectionQuotas, listenerName, securityProtocol, memoryPool)
    //放入数组
    listenerProcessors += processor
    //在RequestChannel对象中添加processor线程对象
    dataPlaneRequestChannel.addProcessor(processor)
    nextProcessorId += 1
  }
  //遍历所有的processor，将其放入集合中
  listenerProcessors.foreach(p => dataPlaneProcessors.put(p.id, p))
  //给Acceptor对象添加一组processor，即3个，并启动processor线程
  acceptor.addProcessors(listenerProcessors, DataPlaneThreadPrefix)
}

acceptor.addProcessors方法对应的代码如下：

private[network] def addProcessors(newProcessors: Buffer[Processor], processorThreadPrefix: String): Unit = synchronized {
  processors ++= newProcessors//添加一组新的processor线程到processors线程池
  if (processorsStarted.get)//如果processors线程池已经启动
    startProcessors(newProcessors, processorThreadPrefix)//启动新添加的processor线程
}

通过startProcessors方法就启动了这些Processor线程对象。

c. 设置Acceptor线程为非后台线程，并启动：

KafkaThread.nonDaemon(s"data-plane-kafka-socket-acceptor-${endpoint.listenerName}-${endpoint.securityProtocol}-${endpoint.port}", dataPlaneAcceptor).start()

d. 阻塞Acceptor线程，这里使用了CountDownLatch，是JDK提供的并发流程控制的工具类。初始化时会传入一个int类型的参数，即需要倒数的起始数，每调用一次countDown，这个数就减1，当减为0时，结束等待。

dataPlaneAcceptor.awaitStartup()

这里的起始数为1，即只要startupLatch变量的countDown()方法被调用，Acceptor线程就会结束等待：

private val startupLatch = new CountDownLatch(1)

这里startupComplete方法中调用了startupLatch.countDown()：

protected def startupComplete(): Unit = {
  // Replace the open latch with a closed one
  shutdownLatch = new CountDownLatch(1)
  startupLatch.countDown()
}

至此，Acceptor线程和其管理的Processor线程都已经创建完成并启动。

2. Acceptor线程是如何工作的

既然Acceptor是一个Runnable接口的实例对象，那么它的工作逻辑一定在run()方法中，代码如下，该方法较长，截取重要部分：

def run() {
  //在Selector上注册一个OP_ACCEPT事件
  serverChannel.register(nioSelector, SelectionKey.OP_ACCEPT)
    //等待Acceptor线程启动完成
    startupComplete()
  try {
    //当前processor在线程池中的下标
    var currentProcessorIndex = 0
    //服务一直不断地循环
    while (isRunning) {
      try {
        //select方法查看是否有事件注册上来，即获取准备好的SelectionKey的数量
        val ready = nioSelector.select(500)
        if (ready > 0) {
          //获取SelectionKey的集合
          val keys = nioSelector.selectedKeys()
          val iter = keys.iterator()
          //遍历所有的SelectionKey
          while (iter.hasNext && isRunning) {
            try {
              val key = iter.next
              //移除SelectionKey
              iter.remove()


              //如果是连接事件
              if (key.isAcceptable) {
                //处理连接请求，返回一个SocketChannel
                  accept(key).foreach { socketChannel =>
                  //processors就是处理器的集合，这里先获取空闲处理器的数量
                  var retriesLeft = synchronized(processors.length)
                  var processor: Processor = null
                  //给上面的SocketChannel分配一个Processor线程
                  do {
                    //数量减1
                    retriesLeft -= 1
                    //分配一个processor，即指定这个链接由哪个processor线程处理
                      processor = synchronized {
                      //从processors中取出一个processor，实现轮询的效果，
                      currentProcessorIndex = currentProcessorIndex % processors.length
                      processors(currentProcessorIndex)
                    }
                    currentProcessorIndex += 1
                    //如果分配到Processor，将对应的SocketChannel对象放入newConnections集合
                  } while (!assignNewConnection(socketChannel, processor, retriesLeft == 0))
                }
              } else
                throw new IllegalStateException("Unrecognized key state for acceptor thread.")
            }
              ...
}

a. 在Selector上给ServerSocketChannel对象注册一个OP_ACCEPT事件，用来接收连接请求：

serverChannel.register(nioSelector, SelectionKey.OP_ACCEPT)

b. 等待Acceptor线程启动完成

startupComplete()

c. 不断循环，判断selector上面是否有注册的事件发生，如果有，遍历事件对应的SelectionKey

while (isRunning) {
      try {
        //select方法查看是否有事件注册上来，即获取准备好的SelectionKey的数量
        val ready = nioSelector.select(500)
        if (ready > 0) {
          //获取SelectionKey的集合
          val keys = nioSelector.selectedKeys()
          val iter = keys.iterator()
          //遍历所有的SelectionKey
          while (iter.hasNext && isRunning) {
            try {
              val key = iter.next
              //移除SelectionKey
              iter.remove()

d. 如果是连接事件，则调用accept方法，该方法内部就是一系列的Java NIO操作，最终返回一个SocketChannel对象。

e. 给每一个SocketChannel对象分配一个Processor线程对象，分配策略就是通过轮询的方式，根据下标从processors线程池中获取。

if (key.isAcceptable) {
    //处理连接请求，返回一个SocketChannel
      accept(key).foreach { socketChannel =>
      //processors就是处理器的集合，这里先获取空闲处理器的数量
      var retriesLeft = synchronized(processors.length)
      var processor: Processor = null
      //给上面的SocketChannel分配一个Processor线程
      do {
        //数量减1
        retriesLeft -= 1
        //分配一个processor，即指定这个链接由哪个processor线程处理
          processor = synchronized {
          //从processors中取出一个processor，实现轮询的效果，
          currentProcessorIndex = currentProcessorIndex % processors.length
          processors(currentProcessorIndex)
        }
        currentProcessorIndex += 1
        //如果分配到Processor，将对应的SocketChannel对象放入newConnections集合
      } while (!assignNewConnection(socketChannel, processor, retriesLeft == 0))

f. 如果分配到了processor线程对象，就将这个SocketChannel对象放入该processor对象的阻塞队列newConnections中：

assignNewConnection方法内部调用了processor.accept方法：

def accept(socketChannel: SocketChannel,
           mayBlock: Boolean,
           acceptorIdlePercentMeter: com.yammer.metrics.core.Meter): Boolean = {
  val accepted = {
    //向队列中放入指定的SocketChannel
    if (newConnections.offer(socketChannel))
      true
      //判断是否有可用的Processor线程
    else if (mayBlock) {
      val startNs = time.nanoseconds
      //将SocketChannel放入队列
      newConnections.put(socketChannel)
      acceptorIdlePercentMeter.mark(time.nanoseconds() - startNs)
      true
    } else
      false
  }
  if (accepted)
    wakeup()
  accepted
}

通过newConnections.offer(socketChannel)方法将指定的SocketChannel放入processor的阻塞队列newConnections中。

总结：

Acceptor线程是在服务端程序启动的时候创建和启动的
每个Acceptor线程默认管理了3个Processor线程对象
Acceptor线程通过selector接收客户端的连接事件
一旦有连接事件发生，就创建一个SocketChannel对象
通过轮询的方式，将创建的SocketChannel对象分配给自己管理的Processor线程
每个Processor线程有一个保存SocketChannel的阻塞队列newConnections，该队列的容量为固定的20
综上，Acceptor线程做的事比较简单：接收客户端连接请求，创建对应的SocketChannel并轮询交给Processor线程处理
