RIP动态路由实验：V1版本、V2版本（对有类路由进行汇总）
实验目的：配置RIP，了解动态路由的原理

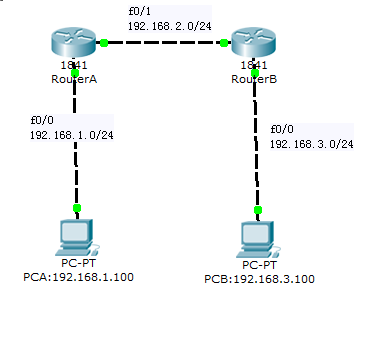

拓扑结构：V1版本
实验步骤：
1.给各个设备设置IP：
路由器A：
RouterA(config)#int f0/0RouterA(config-if)#ip address 192.168.1.1255.255.255.0RouterA(config-if)#no shutdownRouterA(config-if)#exitRouterA(config)#int f0/1RouterA(config-if)#ip address 192.168.2.1255.255.255.0RouterA(config-if)#no shutdown
路由器B：
RouterB(config)#int f0/0RouterB(config-if)#ip address 192.168.3.1255.255.255.0RouterB(config-if)#no shutdownRouterB(config-if)#exitRouterB(config)#int f0/1RouterB(config-if)#ip address 192.168.2.2255.255.255.0RouterB(config-if)#no shutdown
2.给路由器命名：
Router(config)#hostname RouterA

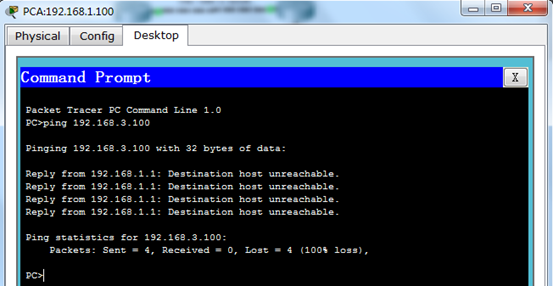

3.测试主机间连通性：
pcA ping pcB：不可达
4.设置动态路由RIP：（宣告网段，宣告自己已有的那些网段）
路由器A：
RouterA(config)#router ripRouterA(config-router)#network 192.168.1.0RouterA(config-router)#network 192.168.2.0
路由器B：
RouterB(config)#router ripRouterB(config-router)#network 192.168.2.0RouterB(config-router)#network 192.168.3.0
5.查看路由表：

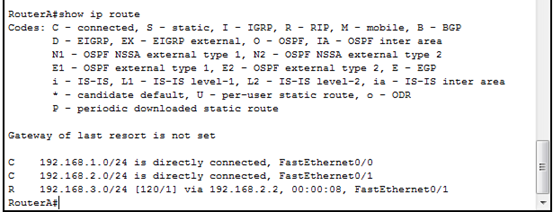

路由器A:（C：直连 R：RIP）

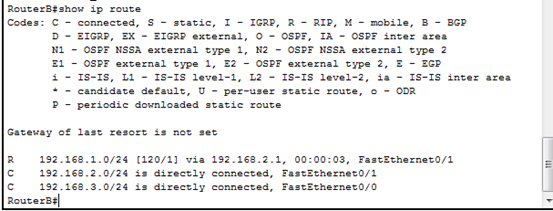

路由器B:（C：直连 R：RIP）

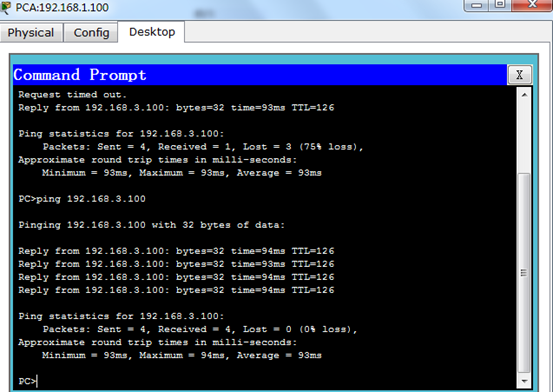

6.测试主机间连通性：
pcA ping pcB：通
拓扑结构：V2版本（对有类路由进行汇总）：
1.给各个设备设置IP：
路由器C：
RouterC(config)#int f0/0RouterC(config-if)#ip address 10.10.10.1255.255.255.0RouterC(config-if)#no shutdownRouterC(config-if)#exitRouterC(config)#int f0/1RouterC(config-if)#ip address 192.168.1.1255.255.255.0RouterC(config-if)#no shutdown
路由器D：
RouterD(config)#int f0/0RouterD(config-if)#ip address 10.10.20.1255.255.255.0RouterD(config-if)#no shutdownRouterD(config-if)#exitRouterD(config)#int f0/1RouterD(config-if)#ip address 192.168.1.2255.255.255.0RouterD(config-if)#no shutdown
2.给路由器命名：
Router(config)#hostname RouterD

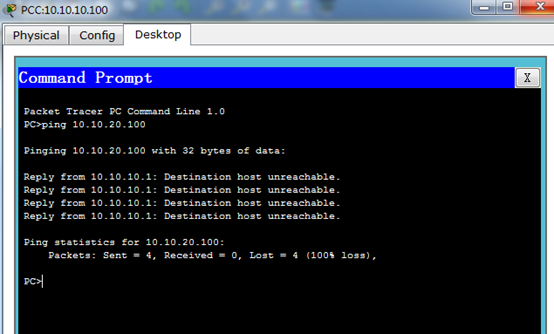

3.测试主机间连通性：
pcC ping pcD：不可达
4.设置动态路由RIP：
路由器D：
RouterD(config)#router ripRouterD(config-router)#network 10.10.20.0RouterD(config-router)#network 192.168.1.0

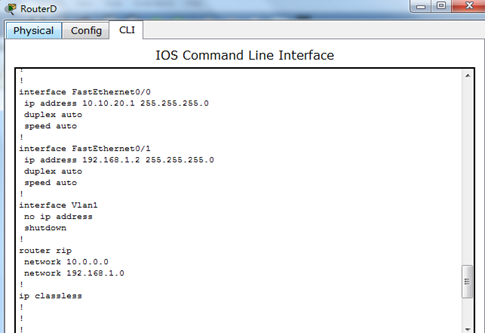

可以看到此时显示的是10.0.0.0，与宣告的10.10.20.0不一样，所以不能只是宣告网段，而是需要启用第二版本version 2
过程：
RouterD(config)#router ripRouterD(config-router)#network 10.10.20.0RouterD(config-router)#network 192.168.1.0RouterD(config-router)#version 2RouterD(config-router)#no auto-summary #关闭自动汇总
路由器C：
RouterC(config)#router ripRouterC(config-router)#version 2RouterC(config-router)#network 10.10.10.0RouterC(config-router)#network 192.168.1.0RouterC(config-router)#no auto-summary #关闭自动汇总

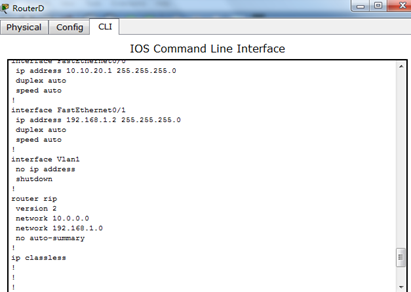

用show running-config查看：

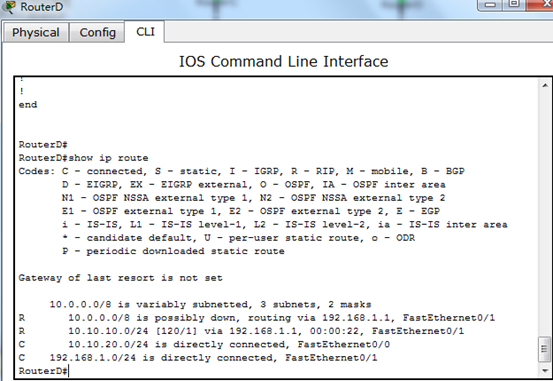

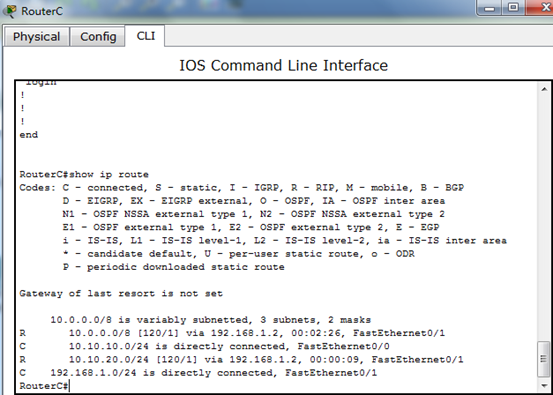

5.查看路由表：

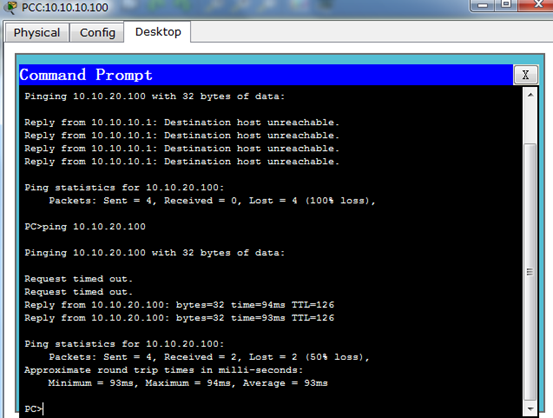

6.测试主机间连通性：
pcC ping pcD:通

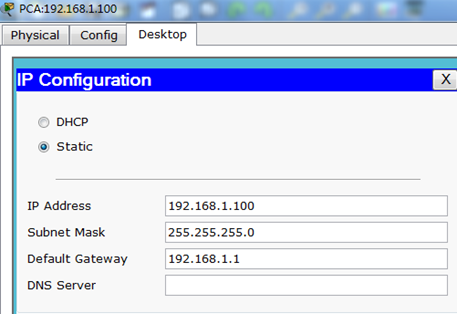

主机的IP设置：网关是与路由器相连的接口的IP
RIP动态路由实验：V1版本、V2版本（对有类路由进行汇总）
ripV1：以每30秒一次的频率拷贝自己的路由表副本作为路由更新发送给其直连邻居，更新方式为直播，即以255.255.255.255为目的地址发送报文
ripV2：更新方式为组播更新，即以224.0.0.9为目的地址发送更新；可以尽量减少由于更新引起的广播流量，增加链路带宽的使用频率
rip路由信息协议：
1.以跳数作为度量值，经过一个路由器，跳数增加1
2.rip路由协议认为跳数越少，路径的路由越佳，并将其加入路由表
3.跳数相等的路径，尽管带宽不同，rip也会认为它们是等价路由
4.rip默认支持4条等价路由，最大支持6条等价路由
