交换机链路聚合实验

糟老头修炼记 2020-02-04

529

实验目的：

将交换机上的多个端口在物理上链接起来，在逻辑上捆绑在一起，形成一个拥有较大带宽的端口，可以实现负载分担，并提供冗余链路。

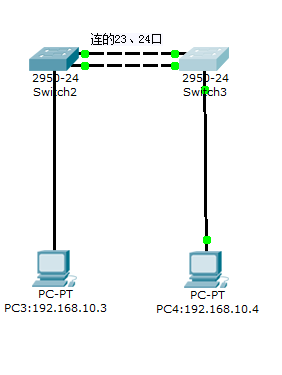

实验结构：配置前，指示灯不亮，配置后亮

实验步骤：

分别配置交换机A和交换机B:手动私有模式 & 动态公有模式

进入相应端口--设置接口模式为trunk

--创建链路组1并开启

---按照目的主机IP地址实现负载均衡

---显示汇聚端口组信息。

手动私有
Switch>enable
Switch#config
Switch(config)#port-channel load-balance src-ip
Switch(config)#interface range f0/23-24
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#channel-group ?
  <1-6>  Channel group number
Switch(config-if-range)#channel-group 1 mode on

动态共有：
Switch>enable
Switch#config


Switch(config)#port-channel load-balance src-ip
Switch(config)#interface range f0/23-24
Switch(config-if-range)#switchport mode trunk


Switch(config-if-range)#channel-group ?
  <1-6>  Channel group number


Switch(config-if-range)#channel-protocol ?
  lacp  Prepare interface for LACP protocol
  pagp  Prepare interface for PAgP protocol


Switch(config-if-range)#channel-protocol lacp


Switch(config-if-range)#channel-group 1 mode ?
  active     Enable LACP unconditionally
  auto       Enable PAgP only if a PAgP device is detected
  desirable  Enable PAgP unconditionally
  on         Enable Etherchannel only
  passive    Enable LACP only if a LACP device is detected


Switch(config-if-range)#channel-group 1 mode active/passive
交换机1：主动active    交换机2：被动passive

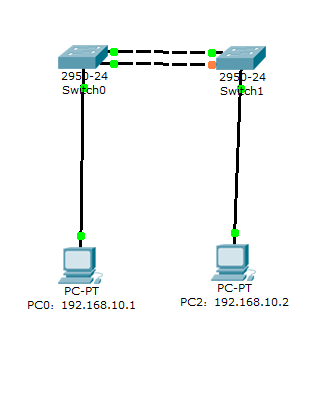

配置结果：

channel-group后加名称，可以是1-6

端口聚合EtherChannel(以太通道)，两台交换机之间是否形成EtherChannel也可以用协议自动协商。目前有两个协商协议：PAgP和LACP，PAgP(端口汇聚协议 Port Aggregation Protocol)是Cisco私有的协议，LACP(链路汇聚控制协议 Link Aggregation Control Protocol)是基于IEEE 802.3ad的国际标准，是一种实现链路动态聚合的协议。

Switch(config-if-range)#channel-group 1 mode ?    #通过此命令在交换机查看端口聚合可以使用的协议
  active   Enable LACP unconditionally           #主动发送LACP报文
  auto    Enable PAgP only if a PAgP device is detected  #被动发送PAgP报文
  desirable  Enable PAgP unconditionally      #主动发送PAgP报文
  on       Enable Etherchannel only     #手动设置，需要两边都设置成on
  passive  Enable LACP only if a LACP device is detected    #被动接收LACP报文

端口聚合EtherChannel(以太通道)是由Cisco研发的，应用于交换机之间的多链路捆绑技术。它的基本原理是：将两个设备间多条物理链路捆绑在一起组成一条逻辑链路，从而达到带宽倍增的目的

端口聚合还可以在多条链路上均衡分配流量，起到负载分担的作用；当一条或多条链路故障时，只要还有链路正常，流量将转移到其它的链路上，整个过程在几毫秒内完成，从而起到冗余的作用，增强了网络的稳定性和安全性。两台交换机之间是否形

链路聚合有如下优点:

1、增加网络带宽。链路聚合可以将多个链路捆绑成为一个逻辑链路，捆绑后的链路带宽是每个独立链路的带宽总和。

2、提高网络连接的可靠性。链路聚合中的多个链路互为备份，当有一条链路断开，流量会自动在剩下链路间重新分配。

链路聚合的方式主要有两种:

1、静态Trunk。静态Trunk将多个物理链路直接加入Trunk组，形成一条逻辑链路。

2、动态LACP。LACP(Link Aggregation Control Protocol，链路聚合控制协议)是一种实现链路动态汇聚的协议。LACP协议通过LACPDU(Link Aggregation Control Protocol Data Unit，链路聚合控制协议数据单元)与对端交互信息。

激活某端口的LACP协议后，该端口将通过发送LACPDU向对端通告自己的系统优先级、系统MAC地址、端口优先级和端口号。对端接收到这些信息后，将这些信息与自己的属性比较，选择能够聚合的端口，从而双方可以对端口加入或退出某个动态聚合组达成一致。

链路聚合往往用在两个重要节点或繁忙节点之间，既能增加互联带宽，又提供了连接的可靠性。
