三层交换机OSPF动态路由-利用Cisco模拟器完成

OSPF：内部网关协议，用于在单一自治系统内决策路由，OSPF是链路状态路由协议，RIP是距离向量路由协议。OSPF能通过路由器之间宣告网络接口的状态来建立链路状态数据库

1.实验目的

  （1）掌握三层交换机之间通过OSPF协议实现网段互通的配置方法。

  （2）理解RIP协议和OSPF协议内部实现的不同点

2.实验环境

当两台三层交换机级联时，为了保证每台交换机上所连接的网段可以和另一台交换机上连接的网段互相通信，使用OSPF协议可以动态学习路由。

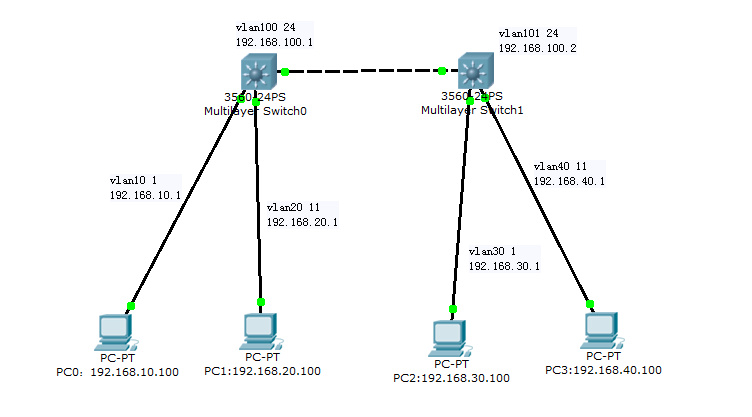

3.实验结构

4.实验过程

(1)划分vlan ,给vlan分配端口、设置IP

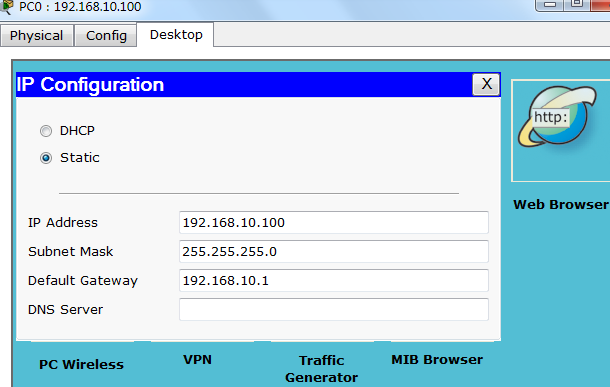

(2)给主机设置IP和默认网关，默认网关和它所属的vlan的IP一样

(3)启用ospf:

 在全局模式下：

ip routing

router ospf 进程ID

 network 192.168.10.0 反掩码 area 区域号

Switch(config)#ip routing
Switch(config)#router ospf 13
Switch(config-router)#network 192.168.10.0 0.0.0.255 area 0
Switch(config-router)#network 192.168.20.0 0.0.0.255 area 0
Switch(config-router)#network 192.168.100.0 0.0.0.255 area 0

Switch(config-router)#exit
Switch(config)#exit

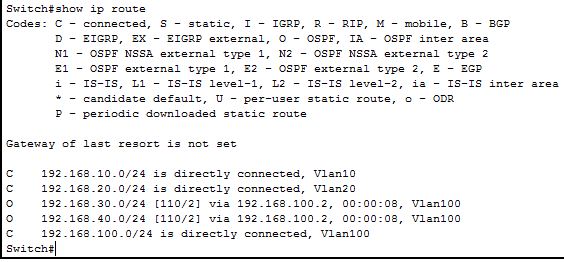

Switch#show ip route

5.实验结果：

没有OSPF路由协议之前：

PC1与PC2，PC3与PC4可以互通。

PC1、PC2与PC3、PC4不通

配置OSPF路由协议之后：

四台PC之间都可以互通
