多层交换机静态路由实验

1. 实验目的

   (1)理解三层交换机进行路由的原理和具体实现拓扑；


   (2)理解三层交换机静态路由的配置方法；




2. 实验环境

   当两台三层交换机相连时，为了保证每台交换机上所连接的网段可以和另一台交换机上连接的网段互相通信，最简单的方法就是设置静态路由。




3. 实验结构






4. 实验过程

   （1）给主机设置IP


   （2）划分vlan和给vlan设置IP：

   交换机1：vlan10:1-10口 192.168.10.1

   vlan20:11-20口 192.168.20.1

   vlan100:24口 192.168.100.1

   交换机2：vlan30:1-10口 192.168.30.1

   vlan40:11-20口 192.168.40.1

   vlan101:24口 192.168.100.2

   （3）添加静态路由：

   ip route 目标网络 掩码 下一跳地址

1. Switch>enable
   Switch#config
   Switch(config)#vlan 10
   Switch(config-vlan)#exit
   Switch(config)#vlan 20
   Switch(config-vlan)#exit
   Switch(config)#vlan 100
   Switch(config-vlan)#exit


   Switch(config)#interface range fastethernet 0/1-10
   Switch(config-if-range)#switchport access vlan 10
   Switch(config-if-range)#exit
   Switch(config)#interface range fastethernet 0/11-20
   Switch(config-if-range)#switchport access vlan 20
   Switch(config-if-range)#exit
   Switch(config)#interface fastethernet 0/24
   Switch(config-if)#switchport access vlan 100
   Switch(config-if)#exit


   Switch(config)#interface vlan 10
   Switch(config-if)#ip address 192.168.10.1 255.255.255.0
   Switch(config-if)#no shutdown
   Switch(config-if)#exit
   Switch(config)#interface vlan 20
   Switch(config-if)#ip address 192.168.20.1 255.255.255.0
   Switch(config-if)#no shutdown
   Switch(config-if)#exit
   Switch(config)#interface vlan 100
   Switch(config-if)#ip address 192.168.100.1 255.255.255.0
   Switch(config-if)#no shutdown
   Switch(config-if)#exit


   Switch(config)#ip route 192.168.30.0 255.255.255.0 192.168.100.2
   Switch(config)#ip route 192.168.40.0 255.255.255.0 192.168.100.2
   Switch(config)#exit

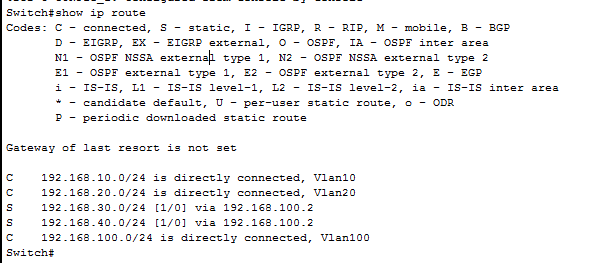

   Switch#show ip route




5.实验结果

没有静态路由之前：

PC1与PC2，PC3与PC4可以互通。

PC1、PC2与PC3、PC4不通。

配置静态路由之后：四台PC之间都可以互通。
