本文选自《交易技术前沿》总第四十三期文章（2021年3月）

晏强、杨超、刘嵩、吴昊

 光大证券股份有限公司 liusong@ebscn.com

随着近些年证券行业在业务种类、金融科技等多个方面的快速增长，互联网（WAN）也逐步承担了越来越多的数据传输工作。由于互联网具有延迟高，不稳定等缺点，如何确保业务有效平稳运行成为亟需解决的问题。SDWAN作为一种新兴的组网技术，对于广域网线路传输优化以及可用性提升有着较为显著的促进作用。本文主要从 SDWAN的技术优势以及应用进行分析，并且结合具体实践介绍了轻型营业部的SDWAN组网解决方案。

随着企业业务云化的不断升级，互联网线路已成为承载各种业务的重要媒介。企业基础架构（包括计算、存储设施）逐步变成可运营的资源，业务人员可以通过互联网按需弹性获取。这就对网络提出了较高的要求，要求网络能适应业务的发展进行灵活的调整。

近些年，随着国家提速降费政策的大力推广，运营商所提供的互联网带宽有了较为显著的增长，资费却无明显提高。相较专线，互联网线路成为了性价比较高的数据传输方式。并且，目前企业互联网带宽以年复26%的增长率逐步增加，但是日常带宽利用率较低。如何有效的利用现有互联网带宽，也成为运维人员需要思考的问题。

SDWAN是将 SDN 技术应用到广域网场景中所形成的一种服务。这种服务用于连接区域跨度较大的企业分支、数据中心、云服务及互联网业务，旨在帮助企业降低投入，提高效率，增强互联网相关业务的稳定性和安全性。SDWAN技术对于传统的广域网市场带来了巨大的变革。互联网线路正逐渐从各自独立，互不关联过渡到整合的SDWAN。根据Gartner的数据，2019年有20％的企业采用了SDWAN。在未来的四到五年中，Gartner预计部署基于互联网的SDWAN企业数量将达到60%。

SDWAN技术具有的独特优势，包括：

快速配置：SDWAN能够提升企业服务配置速度。根据Gartner的调查报告，SDWAN解决方案的使用者将营业部部署时间缩短了50%-80%；

提高可靠性：传统运维人员一般通过命令行或图形界面配置硬件设备，易出现配置失误进而产生不良影响。SDWAN通过降低网络复杂性，减少维护成本。且可以自动执行多种配置任务，杜绝人为失误。并通过统一的控制器实现对链路、流量及设备运行情况的统一管控和监控，还可实现动态智能选路；

提升性能：SDWAN解决方案可以提供广域网加速和优化。让企业能够较为轻松的提升云应用性能。

降低成本：通过自动化配置，可以节省IT成本。在缺乏专业运维人员的营业部表现尤为明显，此外，SDWAN还可以通过采用混合广域网的模式来充分利用现有带宽资源，进一步节约成本。

随着业务规模的飞速增长，目前公司的营业部数量达到了280余家，网点遍布全国30个省、自治区、直辖市的135个城市，柜台资产突破8600亿元。离散分布在全国各地的小型分支成为用户直接面向市场的前沿“突击队”或“服务队”，不但需要灵活高效地与总部进行信息交互，同时还需要流畅获取外部资讯。这就使得公司对于互联网线路的依赖性也越来越高，运维人员面临的挑战也越来越大。基本可以总结为以下几个方面：

营业部与总部之间的VPN隧道故障率较高。

营业部主要通过互联网线路与位于上海金桥、上海外高桥以及深圳的三家数据中心建立的VPN隧道，并通过该隧道访问云桌面系统，进而办理各种业务。由于互联网线路自身稳定性限制、各城市运营商技术水平参差不齐以及跨运营商等多种因素，VPN的故障率较高，且排障较为困难，业务连续性存在较大隐患。虽然多数营业部和各数据中心已经部署了双互联网线路，但是当主用线路故障后，VPN隧道需要运维人员进行手动切换，势必会影响到营业部访问位于总部的云桌面系统，进而影响业务的正常办理。

营业部需求多，投入较大。

营业部存在上网行为管理、与总部建立VPN隧道、防火墙网关、流量控制等需求。如果按传统方式按需采购设备，不仅需要的设备数量和类型较多，且部署实施也较为复杂。偏离了业界公认的分支机构IT建设一体化，中心端高可用性，快速部署等组网要求。不仅无法满足C型营业部快速部署，灵活迁移的需求，也较大的增加了公司的投入。

运维复杂，无法有效排查故障。

营业部的IT技术力量较为薄弱。当发生故障时，大部分情况由总部运维人员进行远程故障排查和修复。由于现场员工缺乏相应的基础知识，过多的设备势必会极大的增加排障复杂度。并且运维人员很难对营业部的设备进行统一管控，增加了运维成本。

基于以上的难点，公司根据现有的网络架构进行SDWAN组网建设改造，为营业部与数据中心之间构建“快速性、安全性、易用性”的数据通道。实现了总部与营业厅之间的链路优化、智能选路、故障自动切换等效果。不仅完美解决了异地营业部互联问题，还针对营业部需求进行紧密匹配，建立了总部对于营业部的初期上线，中期配置，后期维护的全流程解决方案。建立了轻型营业部零IT，总部管理更敏捷，业务访问最佳体验的IT基础体系架构。

三、应用实践

3.1面临的问题

线路故障率高，业务连续性无法保证

现网中虽然多数营业部已经采用双互联网线路，但是当某条线路故障后，无法保障业务自动切换到另一条线路的隧道继续传输。而营业部多种业务需要保持到总部的连续访问，包括：云桌面、交易系统等，因此需要组网具备高可靠性和自动切换能力。

营业部需求复杂

营业部有多线路互备、互联网流量管控、用户权限管控等多方面的需求，需要进行简单有效的管控。

营业部上线难

因为营业部人工成本，租金成本，建设成本等多项原因，敏捷上线已渐渐成为业务快速开展的刚需之一。但是轻型营业部无专门IT运维人员，导致该类营业部上线周期较长，成为了快速开展业务的瓶颈。

营业部网络安全隔离不明确

由于营业部员工IT知识与安全意识较为缺乏，无法对员工办公区和客户访问区进行明确的划分，致使营业部网络中数据流较为混杂，降低了营业部网络安全等级，容易被不法分子的利用。

3.2设计原则

3.2.4易用性

3.3改造过程

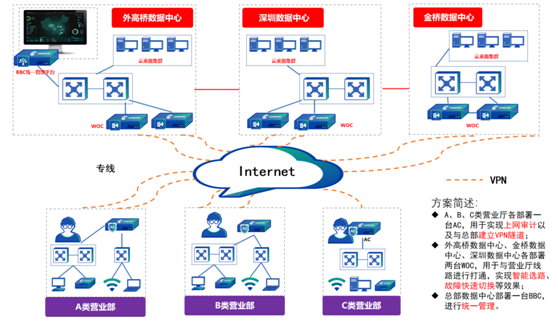

目前光大证券已有200余家营业部部署了深信服AC上网行为管理设备，实现了上网行为控制、流量管理以及防火墙网关等功能。为了减小对现有网络架构的影响，降低投入成本，进行了以下两方面的配置：

升级现有AC设备版本并开通SDWAN功能模块，实现了营业部对于SDWAN组网的支持。只有在硬件老旧，或软件版本过早而不支持升级的情况下，营业部才需要更换新型号设备。

在上海外高桥、上海金桥和深圳建艺三处机房部署SDWAN WOC设备，使数据中心也满足SDWAN组网需求，为实现组网架构的升级做好准备。

3.3.3构建统一管理平台，实现营业部链路、设备集中运维管控，提高效率

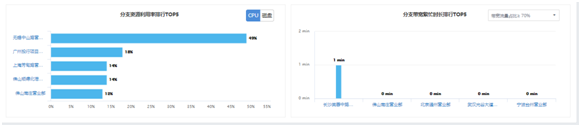

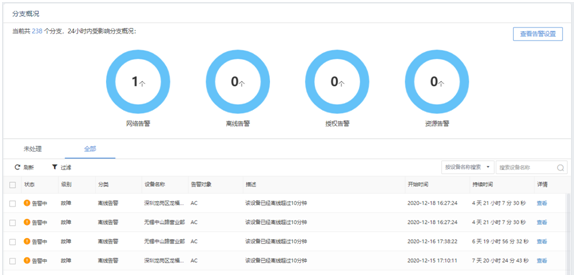

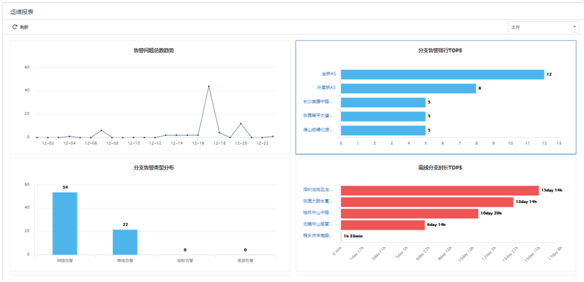

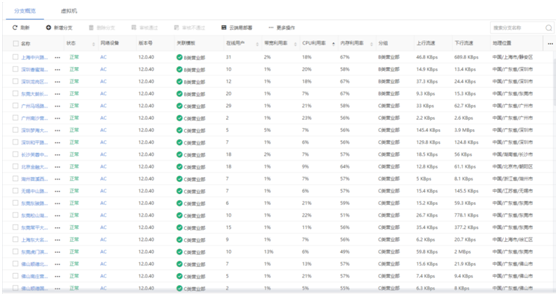

全面监控

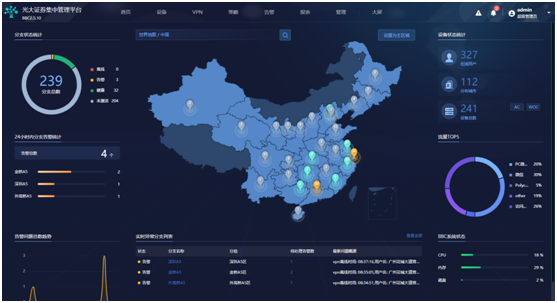

集中管理平台提供营业部设备的整体监控蓝图。运维人员可以根据展示画面迅速判断故障点，提高排障效率。

3.4实现效果

四、实践建议

五、未来展望

--------------------------
