Yarn的WEB UI的详细说明

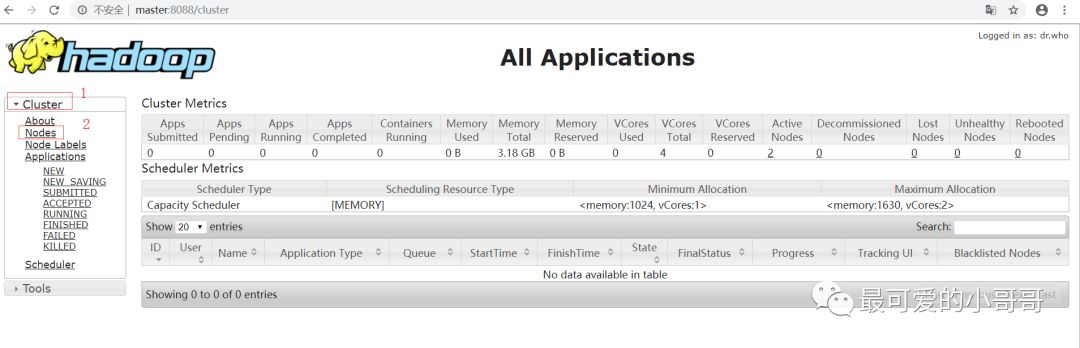

我们安装完Yarn后，可以在浏览器中通过http://master:8088来访问Yarn的WEB UI，如下图：

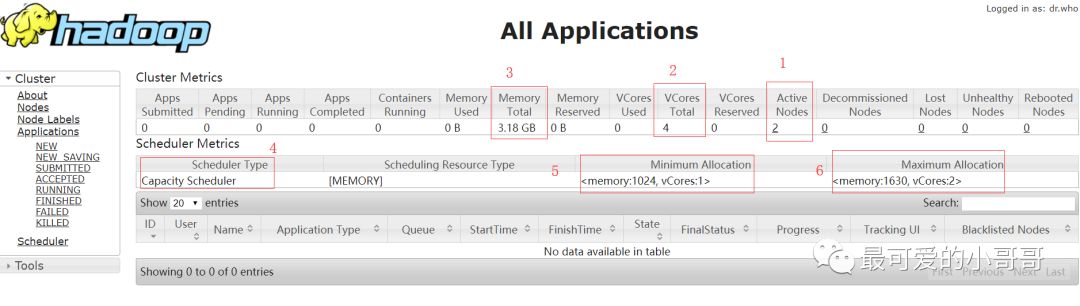

解释上图中标记为1(也就是cluster)和2(也就是Nodes)两个界面中和资源有关的信息

对上面7个字段信息进行解释：

1. Active Nodes：表示Yarn集群管理的节点的个数，其实就是NodeManager的个数，我们集群有2个NodeManager

2. Memory Total：表示Yarn集群管理的内存的总大小，这个内存总大小等于所有的NodeManager管理的内存之和，每一个NodeManager管理的内存大小通过yarn-site.xml中的如下配置进行配置的：

<property>
    <name>yarn.nodemanager.resource.memory-mb</name>
    <value>1630</value>
  <description>表示这个NodeManager管理的内存大小</description>
</property>

从配置中可以看到每一个NodeManager管理的内存大小是1630MB
，那么整个Yarn集群管理的内存总大小就是1630MB * 2 = 3260MB约等于3.18GB
，也就是我们看到的Memory Total

1. Vcores Total：表示Yarn集群管理的cpu的虚拟核心的总数，这个大小等于所有的NodeManager管理的虚拟核心之和，每一个NodeManager管理的虚拟核心数是通过yarn-site.xml中的如下配置进行配置的：

<property>
    <name>yarn.nodemanager.resource.cpu-vcores</name>
    <value>2</value>
    <description>表示这个NodeManager管理的虚拟核心个数</description>
</property>

从配置中可以看到每一个NodeManager管理的虚拟核心数是2，那么整个Yarn集群管理的虚拟核心的总数就是2 * 2 = 4
，也就是我们看到的Vcores Total

1. Scheduler Type：表示资源分配的类型，这个字段现在不理解没关系，后面会详细讲

2. Minimum Allocation：最小分配资源，就是说当一个任务向Yarn申请资源的时候，Yarn至少会分配<memory:1024, vCores:1>
   这个资源给这个任务，这个分配的最小内存和最小核心数可以分别由配置yarn.scheduler.minimum-allocation-mb(默认值是1024MB)
   和yarn.scheduler.minimum-allocation-vcores(默认值是1)
   来控制

3. Maximum Allocation：最大分配资源，就是说当一个任务向Yarn申请资源的时候，Yarn最多会分配<memory:1630, vCores:2>
   这个资源给这个任务，这个分配的最大内存和最多核心数可以分别由配置yarn.scheduler.maximum-allocation-mb(默认值是8192MB)
   和yarn.scheduler.maximum-allocation-vcores(默认值是32)
   来控制，当然这两个值肯定不能比集群管理的资源还要多

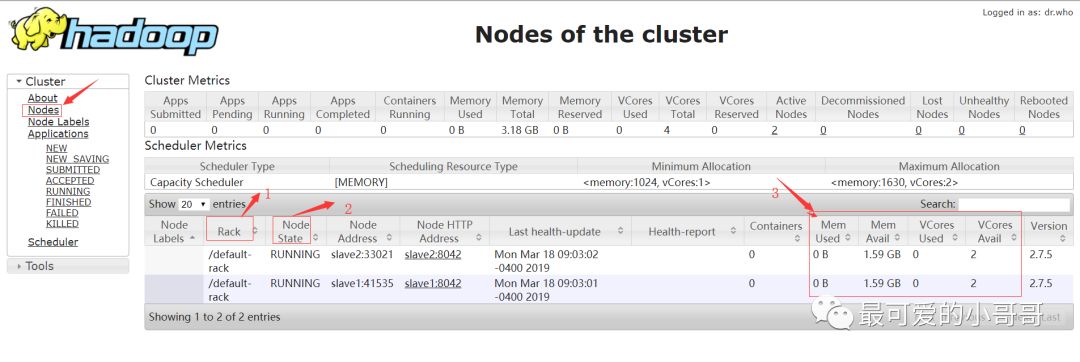

上面是Yarn集群管理的两个NodeManager的状态信息，分别如下：

1. Rack：表示NodeManager所在的机器所在的机架

2. Node State：表示NodeManager的状态

3. Mem Used：表示每个NodeManager已经使用了的内存大小。Mem Avail：表示每个NodeManager还剩多少可以使用的内存大小。VCores Used：表示每个NodeManager已经使用了的VCores数量。VCores Avail：表示每个NodeManager还剩多少可以使用的VCores数量。

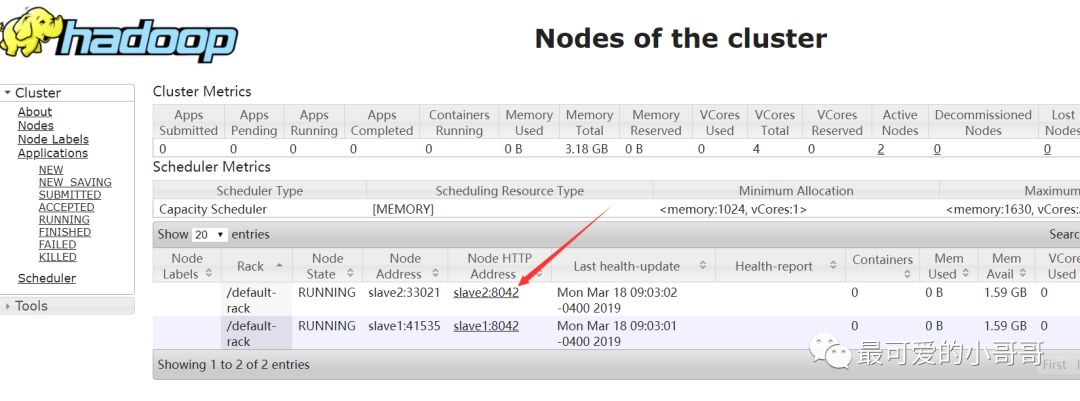

点击一个Node Address
，如下：

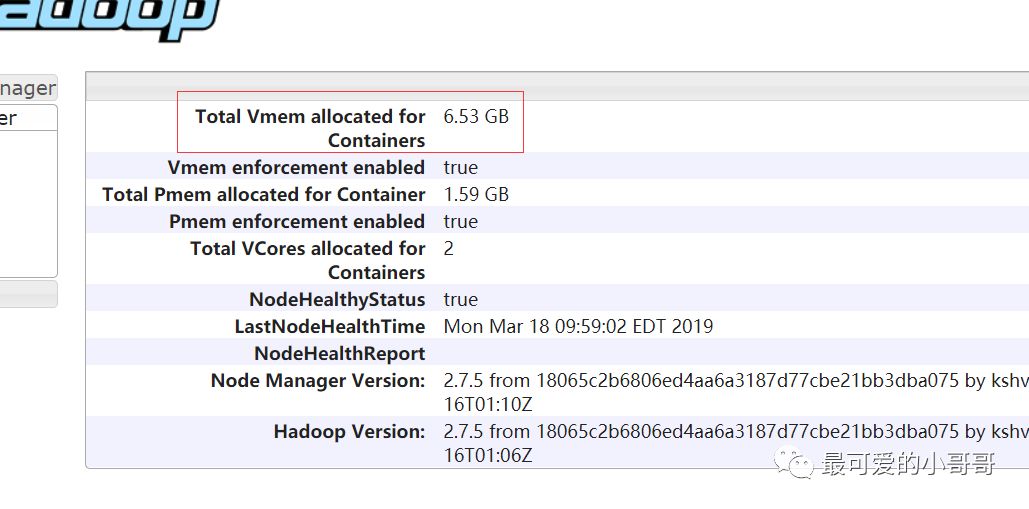

入到如下的界面：

这个界面上的信息是slave2上的NodeManager的详细信息，其中，Total Vmem allocated for Containers表示这个NodeManager管理的虚拟内存的大小，虚拟内存大小由yarn-site.xml中的配置来设置的：

<property>
        <name>yarn.nodemanager.vmem-pmem-ratio</name>
        <value>4.1</value>
        <description>表示这个NodeManager管理的虚拟内存和物理内存大小的比例</description>
</property>

上面配置yarn.nodemanager.vmem-pmem-ratio
就是虚拟内存和物理内存大小的比例为4.1，也就是说虚拟内存的大小是物理内存大小的4.1倍，所以虚拟内存大小是1630MB * 4.1 = 6683MB
，约等于6.53GB
