0. 说明
keepalived 用于高可用，
haproxy 用于负载均衡
下列中：
192.168.0.203:7480 192.168.0.202:7480 是真实网关服务节点 （RGW） 192.168.0.205 192.168.0.204 是负载均衡器 （LB） 192.168.0.200 是用于负责均衡器间的高可用的虚拟ip （VIP）

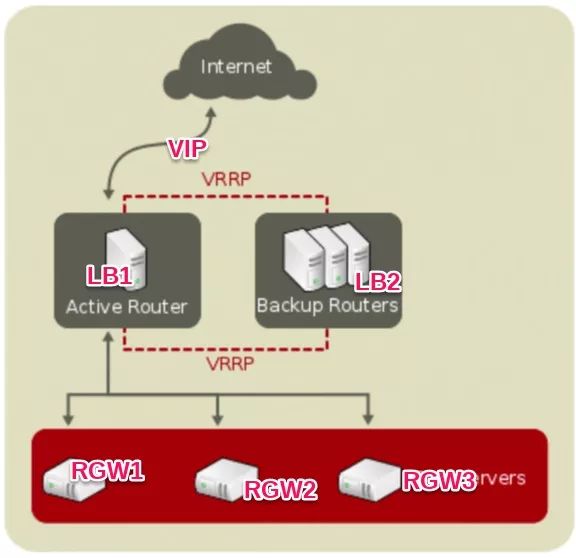

架构示意图如下：
1. 环境检查及安装
yum install keepalived haproxy -y
选取两个均衡节点(均衡节点不能和rgw节点重合)，下面在均衡节点（LB）执行。
开启linux ip转发功能
echo "net.ipv4.ip_forward = 1" >> etc/sysctl.conf sysctl -p允许绑定到非本地ip
echo "net.ipv4.ip_nonlocal_bind = 1" >> etc/sysctl.conf sysctl -p检查 ：
/usr/sbin/sysctl net.ipv4.ip_nonlocal_bind /usr/sbin/sysctl net.ipv4.ip_forward cat proc/sys/net/ipv4/ip_forward查看是否看起了ip转发功能
如果上述文件中的值为0,说明禁止进行IP转发；如果是1,则说明IP转发功能已经打开。
2.修改keepalived + Haproxy配置文件
下面所有操作均只需在LB（负载均衡器）节点执行，
本例中即在192.168.0.204；192.168.0.205 两个节点，分别修改下面配置文件
keepalived 的配置文件
全部节点采用backup，为了减少VIP来回切换。
``` shell
[root@home205 ~]# cat etc/keepalived/keepalived.conf
! Configuration File for keepalived
vrrp_script chk_haproxy {
script “killall -0 haproxy” # 检查haproxy进程
interval 2
weight 2
}
vrrp_instance VI_1 {
state BACKPUP
interface eno16780032 # 似情况修改
virtual_router_id 1 # id号局域网唯一
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
192.168.0.200 # VIP，配好了，客户端连接该ip即可高可用
}
track_script {
chk_haproxy
}
}
**haproxy 的配置文件** ``` shell [root@home205 ~]# cat /etc/haproxy/haproxy.cfg #--------------------------------------------------------------------- # Example configuration for a possible web application. See the # full configuration options online. # # http://haproxy.1wt.eu/download/1.4/doc/configuration.txt # #--------------------------------------------------------------------- #--------------------------------------------------------------------- # Global settings #--------------------------------------------------------------------- global # to have these messages end up in /var/log/haproxy.log you will # need to: # # 1) configure syslog to accept network log events. This is done # by adding the '-r' option to the SYSLOGD_OPTIONS in # /etc/sysconfig/syslog # # 2) configure local2 events to go to the /var/log/haproxy.log # file. A line like the following can be added to # /etc/sysconfig/syslog # # local2.* /var/log/haproxy.log # log 127.0.0.1 local2 chroot /var/lib/haproxy pidfile /var/run/haproxy.pid maxconn 4000 user root # 此处要修改成对应的用户，建议用root group root daemon # turn on stats unix socket stats socket /var/lib/haproxy/stats #--------------------------------------------------------------------- # common defaults that all the 'listen' and 'backend' sections will # use if not designated in their block #--------------------------------------------------------------------- defaults mode http log global option httplog option dontlognull option http-server-close option forwardfor except 127.0.0.0/8 option redispatch retries 3 timeout http-request 10s timeout queue 1m timeout connect 10s timeout client 1m timeout server 1m timeout http-keep-alive 10s timeout check 10s maxconn 3000 #--------------------------------------------------------------------- # main frontend which proxys to the backends #--------------------------------------------------------------------- frontend rgw *:7480 # 侦听端口 mode http default_backend rgw #--------------------------------------------------------------------- # round robin balancing between the various backends #--------------------------------------------------------------------- backend rgw mode http balance roundrobin # 均衡模式，当前为轮循 server rgw1 192.168.0.203:7480 check # 填写真实网关IP和端口 server rgw2 192.168.0.202:7480 check
3. 启动服务
systemctl start keepalived systemctl enable keepalived systemctl start haproxy systemctl enable haproxy
最后记得防火墙允许相应端口，测试环境可以直接关闭防火墙，关闭selinux。
systemctl stop firewalld另 ： 上面演示的是搭建高可用的时候同时搭建负载均衡，如果只搭建网关高可用，则不需要配置haproxy，同时架构也有所变化，直接在两个网关节点（202， 203）安装keepalived（不需要额外节点），如下修改keepalived配置文件就可。（步骤1也转移到网关节点上操作）
[root@home202 ~]# cat /etc/keepalived/keepalived.conf ! Configuration File for keepalived vrrp_instance VI_1 { state BACKPUP interface eno16780032 # 似情况修改 virtual_router_id 2 # id号局域网唯一 priority 100 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 192.168.0.200 # VIP，配好了，客户端连接该ip即可高可用 } }
重启服务
systemctl start keepalived systemctl enable keepalived
当一个网关节点down机以后，虚拟IP会自动飘到其他网关节点。
NOTE:
相同的真实节点间可以配置多个高可用实例，设置不同的VIP，然后， 不同的节点都可以分配一个MASTER，只要不是同一个实例。（只要保证一个实例只有一个MASTER就可以）
在用虚拟机测试的时候发现，切换后的虚拟IP不能跨网段访问，改用物理机后验证没有发现这个问题。
