I²C（Inter-Integrated Circuit）总线是一种同步的，双向通信的串行总线，诞生于1982年，当时支持的通信速率只有100kbit/s，1992年引入Fast-mode，速率达到400 kbit/s，1998年引入High-speed mode，速率更是达到3.4 Mbit/s。

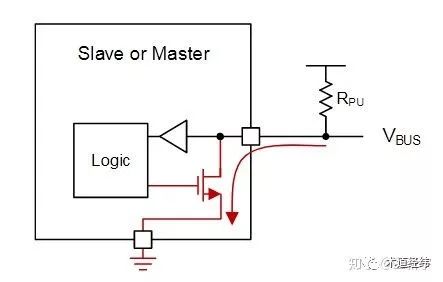

I²C由2条线构成，一条数据线，一条时钟线，分别用SDA（Serial Data Line）和SCL（Serial Clock Line）表示。这2条线都是开漏输出（open-drain），外接上拉电阻（pull-upresistor），因此在不通信（释放总线）的状态下都是高电平（power rail）。
I²C协议中，产生时钟信号并发起数据通信的设备被称为master，接受时钟信号并响应master寻址的设备则被称为slave。I²C支持multi-master和multi-slave，在multi-master环境中，当一个master将总线的电平拉低后，另一个试图拉高总线的master将会halt，以避免出现将总线同时拉高和拉低的局面，造成短路。

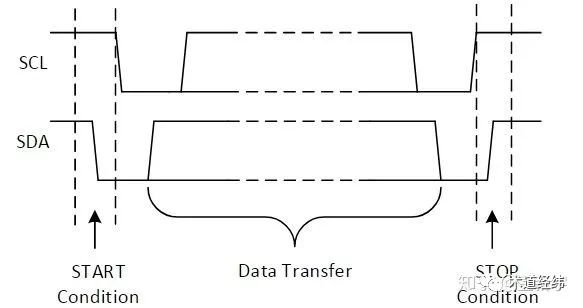

I²C通信由master产生START信号发起，这个START信号是通过保持SCL为高电平，将SDA由高电平变为低电平（拉低）实现。通信的结束靠的是保持SCL为高电平，将SDA由低电平变为低电平（释放）的STOP信号。
SCL的每一个时钟脉冲可传输SDA上的一个bit，当SCL为高电平的时候，SDA上代表bit的电平必须保持稳定，以保证采样的正确。当一个8bit的字节通过SDA传输时，首先传送的是MSB（Most Significant Bit）。发送方在发完一个字节的数据后，会暂时让出SDA的控制权，目的是让接收方能够通过将SDA置低的方式发送ACK bit，以表明这个字节的数据已被正确接受，这样发送方才可以继续发送接下来的字节。
反之，在字节发送完后的下一个SCL时钟，如果SDA依然为高电平，就是NACK，说明数据没有被正确接收，或者是作为接收的一方，不想再接收了。
写寄存器

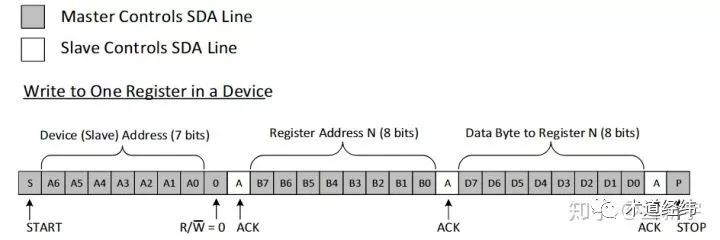

I²C的每一个slave设备会有一个7 bits的地址（极少情况下是10bits），内部有若干的寄存器（对于EEPROM来说则是存储单元），来看下master往slave的一个寄存器写数据的过程是怎样的：
首先，当然是一个START信号，之后master会往总线发送要访问的slave的地址（相当于广播），紧跟着7 bits地址后的，是读写标志位，1代表read，0代表write。总线上的slave会检查这个地址是否就是自己的设备地址，如果是的话，就给予ACK应答，并准备接收接下来的数据了，如果不是的话，自然会忽略之后总线上传输的数据。
接下来master会发送它想要访问的slave中的寄存器地址，然后是发送想要写入这个寄存器的数据。slave正确接收这个寄存器数据后，会自动将当前寄存器的地址加1，master之后再发送的数据就会写入后续地址的寄存器中，直到master主动发送STOP信号结束这次通信。
读寄存器

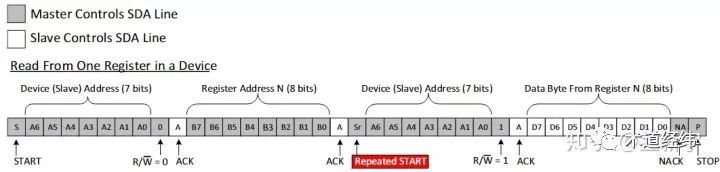

读slave寄存器数据的过程要稍微麻烦一些，前面的过程跟写寄存器都是一样的，分化出现在master发送完寄存器地址后。这时，master会再次发送START信号，然后再次发送slave器件的地址，不过此时读写标志位的值就是1了。既然是要读slave寄存器数据，只能是由slave自己将数据发送到总线上，所以得把SDA的控制权交给slave。
slave发送完指定寄存器的数据后，也会将当前寄存器的地址加1后移，如果master回的是ACK呢，slave就接着传送下一个寄存器里的数据，如果master回了NACK，说明它不想再读接下来的寄存器了，那slave也就停止发送了，最后，还是mater发STOP信号收尾。

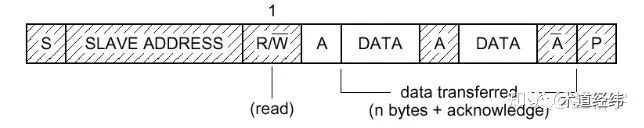

为什么不是在第一次发送slave器件地址的时候，就将R/W位置为1呢，像这样：
这种啊，是用于master读取slave中当前寄存器的地址的（你可以理解为一个指针吧），而不是读取寄存器里的数据的。
